Mercedes-Benz Sprinter (907) (2018-2022) – Sicherungskasten
Mercedes-Benz Sprinter – Sicherungskastenbelegung
Baujahr: 2018, 2019, 2020, 2021, 2022.

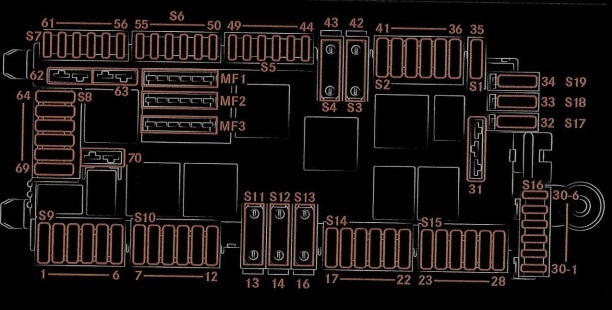

Sicherungskasten und Relais im Beifahrerfußraum
| Nummer | Beschreibung | Stromstärke [A] |
| MF1 | ||
| 15-1 | Motorsteuergerät;
Common Powertrain Controller (CPC); ESP-Modul; Allradmodul; Retarder; Luftfederung. |
5A |
| MF2 | ||
| 15-2 | Rückmeldekabel, Relais Klemme 15;
Leuchtweitenregulierung, Halogenscheinwerfer; Tachograph TCO; Radarsensor für aktiven Bremsassistenten; Deaktivierung der Rückfahrwarneinrichtung, Stromanschluss, Betriebsdrehzahleinstellung; Anschluss DIN-Steckdose. |
5A |
| MF3 | ||
| 30-T | Multifunktionskamera;
Tachograph TCO; Anschluss DIN-Steckdose, Dach; Klemme 15, Relais unter Spannung; Kombiinstrument; Zentrale Ölpumpe. |
7,5A |
| S9 | ||
| 1 | Nicht belegt | |
| 2 | Common Powertrain Controller (CPC) | 10A |
| 3 | Motorsteuergerät OM642/OM651/M274 | 10A |
| 4 | DIN-Steckdose, Armaturenbrett | 7,5A |
| 5 | Common Powertrain Controller (CPC) | 10A |
| 6 | Kühlerlüfter (nicht für OM654) | 5A |
| S10 | ||
| 7 | Automatikgetriebe | 30A |
| 8 | Karosseriesteuerung | 30A |
| 9 | Karosseriesteuerung | 30A |
| 10 | Heizung, Katalysator SCR. | 30A |
| 11 | Dachhimmel-Steuergerät (Standard);
Dachhimmel-Steuergerät, Kabinenrahmen; Dachhimmel-Steuergerät, hoch. |
10A/10A/15A |
| 12 | Pumpe, Katalysator SCR | 15A |
| S11 | ||
| 13 | Automatikgetriebe NAT3 | 60A |
| S12 | ||
| 14 | ESP-Ventile (Premium), Fahrzeuge mit elektromechanischer Feststellbremse;
ESP-Ventile (Standard). |
40A/25A |
| S13 | ||
| 16 | ESP-Pumpe | 60A |
| S14 | ||
| 17 | Karosseriesteuerung | 30A |
| 18 | Karosseriesteuerung | 30A |
| 19 | D+, Karosseriehersteller | 10A |
| 20 | Türsteuergerät Beifahrer | 25A |
| 21 | Türsteuergerät Fahrer | 25A |
| 22 | Steuergerät Luftfederung (LFA) | 10A |
| S15 | ||
| 23 | Lüftersteuergerät | 25A |
| 24 | USB-Steckdose (Armaturenbrett, Handschuhfach);
Steckdose Wechselrichter 115V/230V. |
7,5A |
| 25 | Zigarettenanzünder, Mittelkonsole | 15A |
| 26 | Steckdose Infotafel | 15A |
| 27 | Steckdose Wechselrichter, 115V/230V. | 25A |
| 28 | Radiovorbereitung;
Lastenaufzug; Antenne Spannungswandler; Steckdose Wechselrichter, 115V/230V für Fahrzeuge mit externer Batterie. |
7,5A |
| S16 | ||
| 30-1 | Nicht belegt | |
| 30-2 | Nicht belegt | |
| 30-3 | Zentralverriegelung | 5A |
| 30-4 | Alarm (ATA) | 5A |
| 30-5 | Nicht belegt | |
| 30-6 | Steuergerät elektronisches Zündschloss | 10A |
| 31 | Starten, Relais Klemme 15-II | 25A |
| S17 |
| 32 | Nicht belegt | |
| S18 | ||
| 33 | Spannungsqualitätssensor (SEB) | 5A |
| S19 | ||
| 34 | Elektronik für Innenbeleuchtung Karosserie | 10A |
| S1 | ||
| 35 | Advance Caravanning (ACU) – Fahrzeuggerät für Wohnwagen | 7,5A |
| S2 | ||
| 36 | Klimaanlagen-Bedienfeld | 5A |
| 37 | Elektrische Lenkradverriegelung (ESTL) | 5A |
| 38 | Lenksäulensteuerung (SCSM) | 10A |
| 39 | Antenne;
Navigation; Digitalradio. |
10A |
| 40 | Rundumleuchte | 5A |
| 41 | Multimedia-Radiosystem (C5/NTG6), Radiovorbereitung | 25A |
| S3 | ||
| 42 | Nicht belegt | |
| S4 | ||
| 43 | Nicht belegt | |
| S5 | ||
| 44 | Bedienfeld Multimediasystem | 5A |
| 45 | Ladeunterstützung;
Drahtlose Mobilfunkschnittstelle (WMI). |
5A |
| 46 | Multimedia-Anschlusseinheit (MMI) | 7,5A |
| 47 | Hermes (UMTS/LTE Kommunikationsmodul) | 5A |
| 48 | Standheizung Telestar | 5A |
| 49 | Zentraldisplay | 5A |
| S6 | ||
| 50 | Zusatzleuchte, links (Plattform-Karosseriehersteller) | 5A |
| 51 | Zusatzleuchte, rechts (Plattform-Karosseriehersteller) | 5A |
| 52 | Airbag-Steuergerät | 7,5A |
| 53 | Diagnose | 5A |
| 54 | Relaisversorgung | 5A |
| 55 | Motor TS (Diesel), Motorsteuergerät (OM651) | 7,5A |
| S7 | ||
| 57 | Rußpartikelsensor;
NOx-Sensor; Rußpartikelsensor (nicht für OM654) |
10A |
| 58 | Motor, Abgasrückführung (AGR) (OM642/OM651);
Motor (nicht für OM654). |
10A |
| 59 | CNOx-Sensor vor und nach Katalysator (nicht für OM654) | 15A |
| 60 | Lambdasonde | 10A |
| 61 | Motor M274;
Motor (OM642/OM651). |
7,5A |
| H2 | ||
| 62 | Motorsteuergerät (nicht für OM654) | 15A |
| 63 | Motorsteuergerät;
Motor (M274); Motor (nicht für OM654). |
20A/20A/25A |
| S8 | ||
| 64 | Karosseriesteuerung | 30A |
| 65 | Karosseriesteuerung | 30A |
| 66 | Lüfter auf dem Dach | 15A |
| 67 | Steuergerät für Kraftstoffmessung (FSCM) | 25A |
| 68 | LED-Licht, rechts | 15A |
| 69 | LED-Licht, links | 15A |
| H2 | 30A | |
| 70 | Scheibenwischer | 30A |

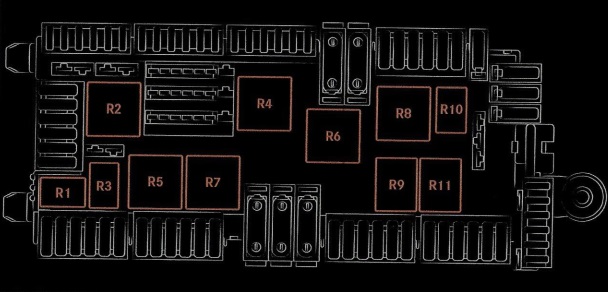

Sicherungskasten im Beifahrerfußraum
| Nummer | Beschreibung | Stromstärke [A] |
| R1 | Reserve | 30A |
| R2 | Klemme 87, Motor | 50A |
| R3 | Klemme 87, Common Powertrain Controller (CPC) | 30A |
| R4 | Klemme 15-I | 40A |
| R5 | Scheibenwischer ein und aus | 40A |
| R6 | Reserve | 40A |
| R7 | Wischergeschwindigkeit | 40A |
| R8 | Klemme 50, Anlassermotor | 40A |
| R9 | Klemme 15R (Fahrzeuge ohne Zusatzbatterie) | 50A |
| R10 | Klemme 15-II | 30A |
| R11 | Klemme 15R (Fahrzeuge ohne Zusatzbatterie) | 50A |

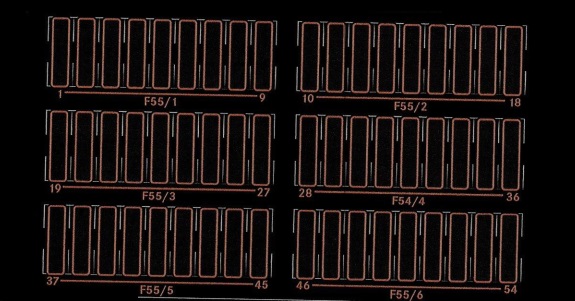

Sicherungen an der Außenseite des Fahrersitzgestells
| Nummer | Beschreibung | Stromstärke [A] |
| F55/1 | ||
| 1 | Zusatzscheinwerfer Blinker | 10A |
| 2 | Heckscheibenwischer, rechts | 15A |
| 3 | Integriertes Laufwerk | 30A |
| 4 | Verbindungsleiste | 25A |
| 5 | Fahrersitz-Steuergerät | 25A |
| 6 | Fahrersitzheizung | 10A |
| 7 | Lordosenstütze Fahrer | 25A |
| 8 | Reifendrucküberwachung | 5A |
| 9 | Parkassistent;
Rückfahrkamera (RVC). |
5A |
| F55/2 | ||
| 10 | Anhängerkupplung, rechts (Anhängersteckdose) | 25A |
| 11 | Steuergerät mit Anhängersteckdose | 15A |
| 12 | Anhängerkupplung, links (Anhängersteckdose) | 25A |
| 13 | Steuergerät mit Anhängersteckdose | 15A |
| 14 | Multifunktionsmodul (MPM) | 25A |
| 15 | Multifunktionsmodul (MPM) | 25A |
| 16 | Lüfter Heckraum | 25A |
| 17 | Standheizung (Wasserheizung) | 20A |
| 18 | Automatikgetriebe, Ölpumpe Zusatz | 15A |
| F55/3 | ||
| 19 | Standheizung;
Klemme 15 an Zusatzbatterie. |
15A |
| 20 | PSpannungsüberwachung Zusatzbatterie | 5A |
| 21 | Heckscheibenheizung, links | 15A |
| 22 | Heckscheibenheizung, rechts | 15A |
| 23 | Lastenaufzug/Kippwagen (Vorinstallation) | 7,5A |
| 24 | Verbindungsstange für elektrischen Anschluss | 15A |
| 25 | Dachlüfterrelais | 5A |
| 26 | Sondersignal, Aufbauhersteller Armaturenbrett | 7,5A |
| 27 | Heckscheibenheizung | 30A |
| F55/4 | ||
| 28 | Schiebetür, links;
Elektrische Schiebetür, links. |
15A/30A |
| 29 | Schiebetür, rechts;
Elektrische Schiebetür, rechts. |
15A/30A |
| 30 | Antennen-Sicherungskasten | 5A |
| 31 | Automatikgetriebe | 7,5A |
| 32 | Automatikgetriebe | 10A |
| 33 | Bremsassistent | 30A |
| 34 | Sirenenrelais;
Vorbereitung für Wohnmobil. |
15A/30A |
| 35 | Drehscheinwerfer mit Sirene;
Vorbereitung für Wohnmobil. |
15A/30A |
| 36 | Vorbereitung für Wohnmobil | 30A |
| F55/5 | ||
| 37 | Elektrische Trittstufe, links | 10A |
| 38 | Elektrische Trittstufe, rechts | 10A |
| 39 | Warnsummer;
Elektrische Trittstufe, rechts und links. |
5A |
| 40 | Automatikgetriebe (NAT2) | 10A |
| 41 | Klemme 15, Sondersignal | 5A |
| 42 | Rückfahrkamera (RVC);
Spiegel mit Rückfahrkamera-Monitor. |
5A |
| 43 | Steckdose, Kabine | 15A |
| 44 | Steckdose, D-Säule, links | 15A |
| 45 | Steckdose, D-Säule, rechts | 15A |
| F55/6 | ||
| 51 | USB-Anschluss, links | 7,5A/5A |
| 52 | USB-Anschluss, rechts | 7,5A/5A |
Sicherungen im Fahrersitzsockel und im Batteriesicherungskasten
| Nummer | Beschreibung | Stromstärke [A] |
| F150/1 (MFB-1) | Batteriesicherungskasten | |
| 1 | Batteriesensor | |
| 2 | Nicht belegt | MIDI |
| 3 | Hauptsicherungskasten (MFB-2) | Barra |
| 4 | Energieverteilungszentrum, Klemme 30 (F30-1 – F30-6) | 50A |
| 5 | Zusätzliche PTC-Heizung | 125A |
| F150/4 (MFB-2) | ||
| 1 | Klemme 30T, Sicherungskasten, Fahrersitzsockel (F55/1-F55/6) | 125A |
| 2 | Elektrische Kontrolle | 125A |
| 3 | Lichtmaschine | 300A |
| 4 | Lichtmaschine | 400A |
| 5 | Energieverteilungszentrum (PDC), FB-P | 175A |
| 6 | Vorheiz-Endstufe (GZE) | 80A |
| 7 | Kühlerlüfter (nicht für OM654);
Motorlüfter; Kühlerlüfter (nicht für OM654). |
40A/70A/80A |
| 8 | Hauptsicherungen Wohnmobil | 100A |
| 9 | Nicht belegt | – |
| 10 | Klimaanlage, Heckraum | 100A/50A/25A |
| 11 | Zusatzbatterie/Batterietrennrelais;
Retarder ohne Zusatzbatterie. |
150A/100A |
| 12 | Luftfederung (LFA) | 40A |
| 13 | Frontscheibenheizung | 80A |
| F150/5 (MFB-ZB) | ||
| 1 | Retarder | 100A |
| 2 | Lastenaufzug/Kippfahrzeug (Vorbereitung) | 250A |
| 3 | Zusatzbatterie | |
| 4 | Batterietrennrelais | 150A |
| 5 | Steckdose, Wechselrichter | 60A |
| 6 | Standheizung | 25A |
| F59/1 und F59/2 | ||
| 1 | Frontscheibenheizung, links | 40A |
| 2 | Frontscheibenheizung, rechts | 40A |
Relais
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Frontscheibenheizung | |
| 2 | Klemme 15 | |
| 3 | Heckscheibenheizung | |
| 4 | Steckdose, hinten | |
| 5 | Innenbeleuchtung | |
| 6 | Nicht verwendet | |
| 7 | Nicht verwendet | |
| 8 | Nicht verwendet | |
| 9 | Nicht verwendet | |
| 10 | Nicht verwendet | |
| 11 | Nicht verwendet | |
| 12 | Nicht verwendet | |
| 13 | Nicht verwendet |
| 14 | Nicht verwendet | |
| – | Mini-Relais | – |
| 15 | Heckscheibenwischer rechts | |
| 16 | Verbindungsstange des Karosserieherstellers | |
| 17 | Schalter, Rückfahrwarneinrichtung | |
| 18 | Dachlüfter | |
| 19 | Zusatzölpumpe | |
| 20 | Elektrische Trittstufe, rechts 1 | |
| 21 | Elektrische Trittstufe, rechts 2 | |
| 22 | Elektrische Trittstufe, links 1 | |
| 23 | Elektrische Trittstufe, links 2 | |
| 24 | Sirene | |
| 25 | Drehwarnleuchte mit Sirene | |
| 26 | Lastenaufzug |
