Mercedes A-Klasse W169 (2004-2012) – Sicherungskasten

Mercedes A-Klasse W169 (2004-2012) – Sicherungsplan

Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes A-Klasse W169 (2004-2012) ist die Sicherung 53 im Sicherungskasten

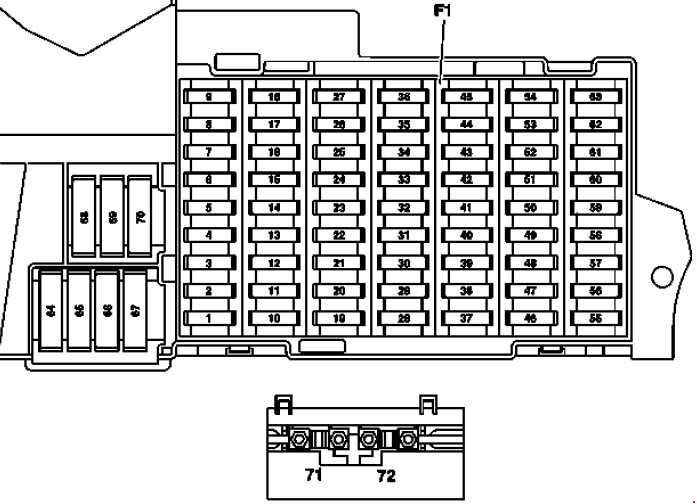

Sicherungskasten im Beifahrerfußraum

Der Sicherungskasten befindet sich im Beifahrerfußraum vor dem Sitz.

Nummer	Beschreibung	Ampere [A]
1	Bremslichtschalter	10
	Gültig für Code (U62) Paket Licht und Sicht: Bremslichtschalter.	5
2	Beheizbare Heckscheibe	25
3	Steuergerät Instrumententafel EIS [EZS]	7.5
4	Steuergerät EIS [EZS]; Steuergerät elektrische Lenkradverriegelung.	15
5	Gültig ohne Code (580) Automatische Klimaanlage und ohne Code (581) Automatische Komfort-Klimaanlage: Steuergerät und HEAT-Management; Gültig für Code (580) Automatische Klimaanlage: Steuergerät und AAC [KLA] Management; Gültig für Code (581) Automatische Komfort-Klimaanlage: Steuergerät und Komfort-AAC [KLA] Management.	7.5
6	Hupe links; Hupe rechts.	15
7	Kraftstoffpumpenrelais	25
	Gültig für Modell 169.090: Steuergerät DC/DC-Wandler	5
8	Steuergerät Dachbedienfeld	25
9	Steuergerät ESP und BAS	40
10	Kabelbaumstecker Gebläseregler / Innenraumkabel	40
11	Gültig für Motor 266: Relais Klemme 87, Motor	30
	Gültig für Motor 640: Relais Klemme 87, Motor	40
12	Lenksäulenmodul; Multifunktionslenkrad.	5
13	Steuergerät Vordertür links	25
14	Steuergerät Vordertür rechts	25
15	Steuergerät ESP und BAS	25
16	Datenbusstecker; Steuergerät PTS.	10
17	Drehlichtschalter	5
18	Betrifft Getriebe 711, 716: Rückfahrlichtschalter; Betrifft Modell 169.090: SteuergerätKlimakompressor BKGN; Steuergerät Energiemanagement; Steuergerät Vakuumpumpe 1; Steuergerät Vakuumpumpe 2.	7.5
19	Geschwindigkeitssensor mikromechanisch AY	5
20	Steuergerät Rückhaltesysteme	7.5
21	Anlasserrelais	30
22	Instrumententafel	7.5
23	Scheibenwaschdüsenheizung	7.5
	Gültig für Motor 640 ab 1.9.08: Kraftstofffilter-Kondensationssensor mit Heizelement.	20
24	Steuergerät elektrische Servolenkung (ES)	7.5
25	Bremslichtschalter; ESP und BAS Steuergerät.	7.5
26	Betrifft Getriebe 722: Elektronisches Steuergerät Getriebemodul.	7.5
27	Gültig für Getriebe 722: Steuergerät CVT (stufenloses Automatikgetriebe).	10
28	Drehlichtschalter	5
29	Steuergerät SAM	30
30	Relais Klemme 87F	25
31	Zentrales Gateway-Steuergerät (Fahrzeuge bis 30.11.05); Drehlichtschalter; Automatischer Lichtschalter; Tagfahrlichtsensor; Regen- und Lichtsensor.	5
32	Gültig für Motor 266: Steuergerät ME-SFI [ME]; Gültig für Modell 169.090: Steuergerät Energiemanagement.	7.5
33	Radio; Radio-Navigationseinheit; Steuer-, Anzeige- und Bedieneinheit COMAND (Japan).	15
34	Steuergerät Hintertür links	25
35	Steuergerät Hintertür rechts	25
36	Trennstelle Mobiltelefon; Steuergerät Anhänger.	7.5
	Steuergerät Anhänger; Steuergerät PTS.	10
37	Steuergerät Rückhaltesysteme Sensor Beifahrersitzbelegungserkennung; Beifahrersitzbelegung und Kindersitzerkennungssensor	7.5
38	Zigarettenanzünder vorne mit Aschenbecherbeleuchtung	25
39	Scheibenwischermotor	25
40	Steuergerät Dachbedienfeld	7.5
	Dachmotor	25
41	Heckscheibenwischermotor	15
42	Handschuhfachbeleuchtung mit Schalter; Kosmetikspiegelbeleuchtung links und rechts; Fußraumbeleuchtungsschalter (Fahrschulpaket); Pedalfunktionsüberwachungsschalter (Fahrschulpaket); Trennstelle Stromversorgung VICS + ETC (Japan).	7.5

43	Gültig für Motor 266: Steckerhülse und Klemme 87M1.	15
	Gültig für Motor 640: Steckerhülse Klemme 87M1e.	7.5
	Gültig für Modell 169.090: Steuergerät Vakuumpumpe 1,	20
44	Gültig für Motor 266: Steckerhülse Klemme 87M2e,	15
	Gültig für Motor 640: Steckerhülse Klemme 87M2e.	20
45	Gültig für Motor 640: Steuergerät CDI; Gültig für Modell 169.090: Steuergerät Vakuumpumpe 2.	25
46	Steuergerät Telefon, (Japan); E-Net-Kompensator; Universal Portable Interface CTeL (UPCI [UHI]) Steuergerät.	7.5
	Bassmodul-Lautsprecher (Japan)	25
	Verstärker für Audiosystem	40
	Gültig für Modell 169.090: Steuergerät Laden.	5
47	Steuergerät Telefon, (Japan); Universal Portable Interface CTEL (UPCI [UHI]); Steuergerät Trennstelle Mobiltelefon; Sprachsteuerungssystem (VCS [SBS]); Steuergerät; Betrifft Modell 169.090: Ladegerät 1.	7.5
48	ATA [EDW] / Abschleppschutz / Innenraumschutz Steuergerät; Alarmsignal mit Zusatzbatterie; Gültig für Modell 169.090: Ladegerät 2.	7.5
49	Dachbedienfeld; Sitzheizkissen Vordersitz links; Sitzlehnenheizkissen Vordersitz links; Vordersitz rechts Heizelement; Sitzlehnenheizung Vordersitz rechts.	25
50	CD-Wechsler; Steuergerät Multimedia-Interface; Digital-TV-Tuner; Steuergerät Digital Audio Broadcast; Trennstelle Stromversorgung VICS + ETC (Japan).	7.5
	Betrifft Regierungsfahrzeuge: Dachlichtleiste; Steckerhülse Klemme 30.	30
51	Gültig für Modell 169.090: Kühlgebläse; Kühlmittelpumpe bei niedriger Temperatur.	10
52	Spannungstrennstelle VICS + ETC (Japan) (Fahrzeuge bis 31.5.06); Gültig für Modell 169.090: Steuergerät elektrisches Getriebe.	5
	Reserve (Fahrzeuge ab 1.6.06)	7.5
	Steuergerät Notrufsystem (USA) (Fahrzeuge bis 31.5.06)	7.5
53	Zigarettenanzünder hinten mit Aschenbecherbeleuchtung Innensteckdose.	30
54	Verstärker für Audiosystem; Bassmodul-Lautsprecher.	25
	Gültig für Modell 169.090: Steuergerät elektrisches Getriebe.	5
55	Scheinwerfer links (Bi-Xenon); Scheinwerfer rechts (Bi-Xenon).	7.5
	Scheinwerfermodul links (Hi-Xenon)	10
56	Reserve	10
	Scheinwerfermodul rechts (Hi-Xenon)	10
57	Anhängersteckdose (13-polig) (Fahrzeuge ab 1.6.05)	15
	Steuergerät Audio-Gateway (Japan) (Fahrzeuge bis 31.5.05)	25
	Steuergerät SDAR; Steuergerät Notrufsystem (USA).	7.5
58	Steuergerät Anhänger; Gültig für Modell 169.090: Steuergerät Fahrzeug-Gateway.	25
59	Steuergerät Anhänger (Fahrzeuge bis 31.5.05) Anhängersteckdose (13-polig) (Fahrzeuge ab 1.6.05).	20
	Gültig für Modell 169.090: Steuergerät Batteriemanagementsystem 1.	5
60	Steckerverriegelung Fahrersitz	20
61	Steckerverriegelung Beifahrersitz	20
62	Relais Klemme 15 (2) (SA: Xenon, Mobiltelefon)	25
63	Reserve (Fahrzeuge bis 31.5.05)	–
	Steuergerät Audio-Gateway (Japan) (Fahrzeuge ab 1.6.05); Betrifft Regierungsfahrzeuge: Dachlichtleiste.	25
	Steuergerät Notrufsystem (USA) (Fahrzeuge ab 1.6.05); Steuergerät SDAR.	7.5
	Gültig für Modell 169.090: Steuergerät Batteriemanagementsystem 2.	5
64	Gültig für Motor 266: Luftpumpenrelais.	40
	Gültig für Motor 640: Motorkabelbaum / Motorraumstecker; Zündzeitpunkt-Endstufe.	80
65	Steuergerät elektrische Lenkunterstützung (ES)	80
66	Steuergerät SAM	60
67	Relais Klemme 15R (2) (SE)	50
68	Gültig für Motor 266.920 und Motor 266.940 mit Getriebe 722: AAC mit integrierter Zusatzlüftermotorsteuerung.	50
	Gültig für Motoren 640.940, 640.941, 266.960, 266.980 und für Motoren 266.920, 266.940 mit (Anhängerkupplung): AAC mit integrierter Zusatzlüftermotorsteuerung.	60
69	Relais Klemme 15R (1)	50
70	Relais Klemme 15 (1)	60
71	Gültig für Motor 640: PTC-Heizverstärker.	150
72	Steckerhülse Klemme 30 Steuergerät Multifunktionsfahrzeug (SVMCU [MSS]) (Taxi).	60

Nr	Beschreibung	Ampere [A]
80	Reserviert für Spezialfahrzeuge	30
81	Reserviert für Spezialfahrzeuge	30
82	Reserviert für Spezialfahrzeuge	30
83	Reserviert für Spezialfahrzeuge	30
Relais
A	Relais Klemme 15R (2) (SA)
B	Relais Klemme 15R (1)
C	Fanfarenhornrelais
D	Relais beheizbare Heckscheibe
E	Wischrelais Stufe 1/2
F	Wischrelais Ein/Aus
G	Relais Klemme 15 (1)
H	Reserverelais
I	Luftpumpenrelais
K	Kraftstoffpumpenrelais
L	Motorrelais Klemme 87
M	Anlasserrelais
N	Relais Klemme 87F
O	Relais Klemme 15 (2) (SA: Xenon, Mobiltelefon)

Über Mercedes A-Klasse W169 (2004-2012)

Der Mercedes A-Klasse W169, produziert von 2004 bis 2012, ist ein Kompaktwagen, der sich durch modernes Design und fortschrittliche Technologien auszeichnet. Dieses Modell ist beliebt für seine Zuverlässigkeit und effiziente Raumnutzung, was es ideal für den Stadtverkehr macht. Der Mercedes A-Klasse W169 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und Kraftstoffeffizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Ergonomie ausgelegt und bietet eine Vielzahl moderner Funktionen und Sicherheitsmerkmale, die den Fahrkomfort und die Sicherheit erhöhen.

Sicherungsplan Mercedes A-Klasse W169

Diese Seite zeigt den Sicherungsplan für den Mercedes A-Klasse W169, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs wichtig ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, typischerweise unter der Motorhaube und im Fahrzeuginnenraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Systeme des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
