Mercedes-Benz Vito W638 (1996-2003) – Sicherungskasten
Mercedes-Benz Vito w638 (1996-2003) – Sicherungskastenbelegung
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes Vito W638 (1996-2003) ist die Sicherung 8 im Sicherungskasten unter der Lenksäule.
Sicherungskasten unter der Lenksäule
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 10 15 |
Rechtes Standlicht und Rücklicht;
Anhängersteckdose (Klemme 58R) M111 und OM601 (Relais K71). |
| 2 | 10 15 |
Rechtes Abblendlicht M111 und OM601
(Verbindung zwischen Hauptkabelbaum und Taxi-Konsole II für rechtes Abblendlicht). |
| 3 | 10 15 |
Linkes Abblendlicht;
Abblendlicht-Kontrollleuchte M111 und OM601 (Verbindung zwischen Hauptkabelbaum und Taxi-Konsole II für linkes Abblendlicht). |
| 4 | 15 | Hupe;
Rücklicht; Komfortschließsystem; Kombiniertes Zentralverriegelungsrelais (Klemme 15). |
| 5 | 15 | Tempomat-Schalter und Steuergerät;
Stopplicht-Kontrollleuchte; M104.900 (Getriebefehler-Kontrollleuchte) |
| 6 | 20 | Scheibenwaschanlage vorne und hinten |
| 7 | 10 15 |
ABS / ABD und ABS / ETS Sicherheits- und Informationsdisplay-Kontrollleuchte;
Kontrollleuchten; Wasserstand der vorderen Scheibenwaschanlage; Umluftschalter; Tachograph (Klemme 15); Diagnosesteckdose; Glühlampenüberwachungs-Steuergerät (Klemme 15); Kombiinstrument (Klemme 15); Handschuhfachbeleuchtung, M104.900 (Kilometerzähler-Sensor). |
| 8 | 20 | Zigarettenanzünder , r
Radio (Klemme 30), a Automatische Antenne, g Kofferraumsteckdose; Schiebetür; Innenbeleuchtung Fahrerkabine. |
| 9 | 10 15 |
Uhr;
Warnblinkanlage; Tachograph. |
| 10 | 7,5 15 |
Kennzeichenbeleuchtung;
Tagfahrlichtrelais; Scheinwerferreinigungsanlage-Relais; Fahrgastraumbeleuchtung; Radio (Klemme 58); Beleuchtung aller Schalter; Tachograph (Klemme 58) M111 und OM601 (Hauptkabelbaum / Taxi-Konsole II Anschluss Klemme 58). |
| 11 | 10 15 |
Kennzeichenbeleuchtung;
Relais K71 (Klemme 58); Anhängersteckdose (Klemme 58L); Linkes Rücklicht und Positionslicht. |
| 12 | 15 | Rechtes Abblendlicht;
Nebelschlussleuchte; Tagfahrlichtrelais K69. |
| 13 | 15 | Linkes Abblendlicht;
Tagfahrlichtrelais K68. |
| 14 | 15 | Nebelscheinwerfer |
| 15 | 15 | Radio (Klemme 15R) |
| 16 | – | Nicht belegt |
| 17 | – | Nicht belegt |
| 18 | – | Nicht belegt |
| Relais | ||
| L | Blinkerrelais | |
| R | Wischerrelais | |

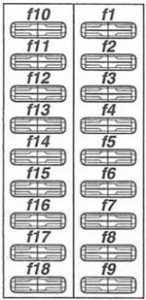

Sicherungskasten im Armaturenbrett, rechte Seite
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 7,5 | Ausstellfenster rechts und links |
| 2 | 30 | Elektrisches Fenster vorne rechts;
Vorderes Schiebedach. |
| 3 | 30 | Vorderes linkes Fenster;
Hinteres Schiebedach. |
| 4 | 25 | Zentralverriegelungsaktuatoren |
| 5 | 10 | Innenbeleuchtung;
Schminkspiegel. |
| 6 | 20 | Linke und rechte Innensteckdose |
| 7 | 7,5 | D-Netz-Telefon;
Mobiltelefon. |
| 8 | 20 | Diebstahlwarnanlage (ATA);
ATA-Steuergerät (Klemme 30). |
| 9 | 10 | Motorrestwärme-Speichersystem (MRA);
Zusatzheizungsrelais. |
| 10 | 7,5 10 |
Akustisches Signal der Diebstahlwarnanlage |
| 11 | 7,5 | Blinkleuchte links (von ATA) |
| 12 | 7,5 | Blinkleuchte rechts (von ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Nicht belegt |
| 17 | – | Nicht belegt |
| 18 | – | Nicht belegt |

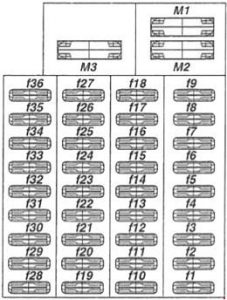

Sicherungskasten und Relais (Fahrersitzstruktur / Linkslenkerfahrzeug)
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 7,5 10 |
Steuergerät (Klemme 15) für ABS und Luftfederung;
ASR; EBV. |
| 2 | 15 | Wegfahrsperre;
Motorsteuergerät (Klemme 15) M104.900 (Zündspule, Kraftstoffpumpenrelais) M111 und OM601 (Leerlaufregelung, Dieselmotor-Steuergerät) |
| 25 | Multifunktions-Wischerrelais – hinten | |
| 3 | 7,5 | Motorlüfter;
Wegfahrsperrenkontrolle. |
| 4 | 15 | M104.900 (Lambdasonde, Sekundärluftpumpe-Relais, Ölwanne-Heizungsbeleuchtung, Multipoint-Kraftstoffeinspritzung/Zündungs-Steuergerät, Tankentlüftung, Sekundär-Saugrohr- und Tankventil-Umschaltung
M111 und OM601 (Sicherheitsgurt-Warnrelais nur für Japan) |
| 25 | Ladeluftkühler – Ölkühlerlüfter Diesel – Benzin | |
| 5 | 20 | M104.900 (6 Einspritzdüsen, Kraftstoffpumpe);
M111 und OM601 (Zündspulen, Tankgebermodul, 4 Einspritzdüsen). |
| 25 | ABS-Ventilsteuerung | |
| 6 | 10 | Automatikgetriebe;
Wegfahrsperre und Motorsteuergerät (Klemme 30). |
| 7 | 15 | Kontrollleuchten der elektronischen Niveauregulierung;
Relais K26 (D+). |
| 30 | Heizung der Betriebsausrüstung | |
| 8 | 10 | Airbag-Steuergerät |
| 20 | Scheinwerferreinigungsrelais | |
| 9 | 7,5 | Airbag-Kontrollleuchte;
Zusatzheizungssteuerung. |
| 10 | 25 | Anhängersteckdose (Klemme 30);
Sicherungskasten. |
| 11 | 30 | Heckscheibenheizungs-Steuergerät (Klemme 30);
Diebstahlwarnanlage; Zentralverriegelungs-Kontrollsignal. |
| 12 | 25 | ABS-Steuergerät (Klemme 30) |
| 10 | Heizungssteuergerät | |
| 13 | 30 | Luftfederungskompressor |
| 14 | 7,5 | Heizungszubehör;
Zusatz-Anhängerblinkermodul; Luftfederungs-Steuergerät; Tachograph (Klemme 30). |
| 15 | 7,5 | Zweiwege-Radioeinheit |
| 16 | 15 | Klimaanlagenkompressor-Relais;
Lichtschalter und Klimaanlagen-Steuergerät; Motorrestwärme-Speichersystem-Steuergerät (Klemme 15); Taxameter. |
| 17 | 15 | Automatikgetriebe-Steuergerät (Klemme 15);
Positionsschalter und Lichtschalter; Klimaanlagen-Kickdown-Schalter, M111 und OM601 (Getriebefehler-Kontrollleuchte) |
| 18 | 10 | Mobiltelefon;
Mobiltelefon; Diebstahlwarnanlagen-Steuergerät; Spiegelverstellung (links, rechts, nach innen geneigt). |
| 19 | 10 | Tagfahrlichtrelais K69 |
| 15 | Ölwannenentlüftung (Diesel);
Klemme 15 (Benzinmotor). |
| 20 | 10 | Tagfahrlichtrelais K68 |
| 15 | Klemme 15 (Benzinmotor) | |
| 21 | 10 | Relais K71 (Klemme 58) |
| 15 | Zündspule (Benzinmotor) | |
| 22 | 40 | Vordere Heizung |
| 20 | Kraftstoffpumpe (Benzinmotor) | |
| 23 | 25 | Heizungseinstellung/rechte Sitzposition;
Heckwischerrelais (Klemme 15). |
| 7,5 | ECU – Motorsteuergerät (Diesel) | |
| 24 | 30 | Heizungseinstellung / linke Sitzposition |
| 25 | ECU – Motorsteuergerät (Diesel) | |
| 25 | 10 | Zusatzheizung und Wasserpumpenrelais;
Motorrestwärme-Steuergerät (Klemme 30). |
| 26 | 20 | Scheinwerferreinigungsanlage-Relais |
| 25 | Zusatzheizungs-Steuergerät (Diesel);
Zusatzheizung mit Heizungsverstärker. |
|
| 27 | 25 | Zusatzwasserheizungs-Steuergerät (Klemme 30);
Motorkühler (Turbodiesel). |
| 28 | 15 | Klemme D+ Relais;
Tagfahrlicht K89 Relais. |
| 29 | 10 | Tagfahrlicht K69 Relais |
| 30 | 10 | Tagfahrlicht K68 Relais |
| 31 | 10 | Klemme 58 Relais |
| 32 | 30 | Sitzheizung – linker Sitz;
Sitzverstellung – linker Sitz. |
| 33 | 25 | Sitzheizung – rechter Sitz;
Sitzverstellung – rechter Sitz. |
| 34 | 7,5 | Wasserabscheider |
| 35 | 7,5 | Klimaanlagen-Heckheizung |
| 36 | 15 | Klimaanlagen-Heckheizung |
| Relais |
||
| M1 | 40 | Motorlüfter (ohne Klimaanlage) |
| 60 | Motorlüfter (mit Klimaanlage) | |
| М2 | 50 60 |
ABS-Steuergerät |
| М3 | 40 | M104.900 (Sekundärluftpumpe);
M111 und OM601 (nicht belegt). |

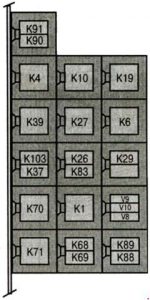

Relais
| Nummer |
Beschreibung |
| К91 | Blinkerrelais rechts |
| К90 | Blinkerrelais links |
| К4 | Relais Stromkreis 15 |
| К10 | Luftfederungskompressor |
| К19 | Scheinwerferreinigungsrelais |
| К39 | Kraftstoffpumpenrelais |
| К27 | Sitzbelegungsrelais |
| К6 | ECU-Relais |
| К103 | Kühlmittelpumpenrelais |
| К37 | Hupenrelais |
| К26 | Kontrollleuchten der elektronischen Niveauregulierung |
| К83 | Nebelscheinwerferrelais |
| К29 | Heizungsrelais (ZHE) |
| К70 | Relais Stromkreis 15 |
| К1 | Anlasserrelais |
| V9 | ATA 1 |
| V10 | ATA 2 |
| V8 | Heizungsdiode (ZHE) |
| K71 | Relais Anschluss 58 |
| K68 | Tagfahrlichtrelais K68 |
| K69 | Tagfahrlichtrelais K69 |
| K88 | Nebelscheinwerferrelais 1 (DRL) |
| K89 | Nebelscheinwerferrelais 2 (DRL) |
Über Mercedes-Benz Vito W638 (1996-2003)
Der Mercedes-Benz Vito W638, hergestellt von 1996 bis 2003, ist ein kompakter Transporter, der sich durch Zuverlässigkeit und Vielseitigkeit auszeichnet. Dieses Modell wurde entwickelt, um die Bedürfnisse kleiner Unternehmen und Familien zu erfüllen, die ein praktisches und geräumiges Fahrzeug benötigen. Der Vito W638 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, sodass Kunden je nach ihren Vorlieben und Bedürfnissen wählen können. Dank seiner robusten Konstruktion und hochwertigen Materialien ist dieses Modell für seine Langlebigkeit und lange Lebensdauer beliebt.
Sicherungskastenbelegung Mercedes-Benz Vito W638
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz Vito W638, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Fahrgastraum, unter dem Armaturenbrett, und auch im Motorraum. Die Belegung zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs.
