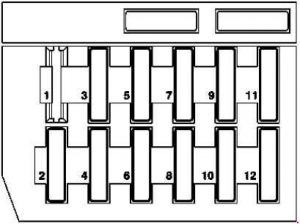

Mercedes-Benz E-Klasse W210 (1995-2002) – Sicherungskasten

Zigarettenanzünder vorne

Steuergerät für Garagentoröffner (USA);

vom 1.3.97 bis 31.5.99:

Anzeigesteuergerät mit Steuergerät (Japan).

Zigarettenanzünder vorne

Abblendscheinwerferschalter;

Ein-Tasten-Wischerschalter;

Wischerschalter;

Glühlampe im Handschuhfach.

Automatische Heizung (HAU);

bis 31.5.99:

Steuergerät HEAT-Taste;

Duovalve-Ventil für zirkulierendes Kühlmittel der Klimaanlage;

für USA, Tempmatic:

Klimaanlagensteuerung mit Taste;

Duovalve-Pumpe für zirkulierendes Kühlmittel;

Automatische Klimaanlage:  AAC-Steuerung und Betriebsmodul;

vom 1.3.97 bis 31.5.99:

Verwaltungs-/Anzeigeeinheit mit Steuergerät (Japan);

Motoren 111, 112, 113 und Elektronisches Stabilitätsprogramm (ESP), vom 1.6.99 bis 31.5.00:

Lenkwinkelsensor.

Warnblinkschalter;

Glühlampe Zusatzblinker links;

Glühlampe Zusatzblinker rechts;

ab 1.6.99:

Zigarettenanzünder vorne (bei Änderung von Klemme 15R auf Klemme 30 auf Kundenwunsch).

Zigarettenanzünder vorne (auf Kundenwunsch bei Umrüstung von Klemme 15R auf Klemme 30)

Messgerät;

Automatische Heizung (HAU):

Regler mit HEAT-Taste;

Gebläse;

Frischluft-/Umluft-Umschaltventil;

Motor 104, 111:

HFM-SFI-Steuergerät über elektronisches Gaspedalrelais (EFP);

Taxi-Version:

Tachograph.

Automatische Heizung (HAU);

vom 1.3.97 bis 31.5.99:

Regler mit HEAT-Taste;

Gebläse;

Frischluft-/Umluft-Umschaltventil;

Klimaanlage, Tempmatic:

Gebläse;

Regler mit Klimaanlagen-Taste;

Frischluft-/Umluft-Klappen-Umschaltventil automatisch;

Klimaanlage:

AAC-Steuerung und Betriebsmodul;

Motor 104, 111:

HFM-SFI-Steuergerät über elektronisches Gaspedal (EFP);

Taxi:

Tachograph.

Regler mit HEAT-Taste;

Regler mit Klimaanlagen-Taste;

AAC-Steuermodul [KLA].

Elektrische Lenkradverriegelung.

Airbag-Anzeige und Warnleuchte.

Airbag-Anzeige und Warnleuchte;

Steuergerät für Sicherheitssysteme.

Radio (ab 1.6.98);

Radio- und Navigationsbedienfeld (ab 1.6.98);

Navigationsprozessor (ab 1.6.98);

CTEL-Sender/Empfänger (bis 31.5.99);

Relais Fahrersitzverstellung (ab 1.6.99);

Relais Beifahrersitzverstellung (ab 1.6.99).

Regler beheizter Rücksitz (HS);

Elektromagnet für Komforteinstellung vorderer Sicherheitsgurt links;

Vorderer Sicherheitsgurt rechts Elektromagnet für Komforteinstellung;

Schalter elektrische Heckscheibenjalousie (Mittelkonsole);

Relais Heckwischermotor (ab 1.6.99).

Airbag-Sensor Fahrerseite;

Airbag-Sensor Beifahrerseite;

Radio (bis 28.2.97);

Radio- und Navigationsbedienfeld (bis 28.2.97);

Navigationsprozessor (bis 28.2.97);

Steuergerät für Sicherheitssysteme (ab 1.6.98);

Steuergerät Gurtstraffer (GUS) mit Airbag (AB) (ab 1.3.97);

Beifahrersitzbelegung und Kindersitzerkennungssensor (ab 1.3.97) 97).

Steuergerät Parktronic-System;

Steuergerät Infrarot-Fernbedienung (IFZ).

Außenspiegelschalter mit Anklapp-/Ausklappfunktion;

Steuergerät Infrarot-Fahrberechtigungssystem;

Trennstelle Krankenwagen;

Relais Klemme 15 (wie ab 1.6.99);

Steuergerät Reifendrucküberwachung (ab 1.6.99);

Motoren 611, 612, 613, ab 1.6.00:

Relais Heizungsunterstützung.

Kickdown-Deaktivierungsrelais (bis 31.5.96);

Rückwärtsgangsperre und Elektromagnet Parksperre (ab 1.6.96);

Motor 104, 111 (bis 28.2.97):

Regelventil für Aufladung;

Stange Verteiler-Elektromagnet;

Motoren 604, 605 bis 31.5.96, Motor 606:

Zeitgesteuertes Vorglührelais (bis 28.2.97);

Datenbusanschluss, Kontakt 2 (bis 28.2.97);

Motor 602, 611:

Schalter Heizungsunterstützung (wie ab 1.3.97);

Xenonscheinwerfer: Regler  für Leuchtweitenregulierung;

Steuergerät Parktronic-System (ab 1.3.97).

Automatisch abblendender Innenspiegel;

Infrarot-Fernbedienungsempfänger für Innenspiegel (bis 31.5.96);

Thermoschalter Scheibenwischerheizung;

Außenspiegelverstellung hoch/runter;

Außenspiegelverstellung links/rechts;

Umschaltung Außenspiegel links/rechts;

Elektrisch verstellbarer linker Außenspiegel;

Beheizter Außenspiegel;

Elektrisch verstellbarer rechter Spiegel;

Beheizter linker Spiegel;

Beheizter rechter Spiegel;

Außenspiegelschalter mit anklappbarem Spiegel.

Steuergerät Fahrertür vorne

Steuergerät Fahrertür vorne

Lenkwinkelsensor;

Datenbusanschluss, Pin 3;

Steuergerät Infrarot-Fernbedienung (IFZ) (bis 31.5.96);

Steuergerät Infrarot-Fahrberechtigungssystem (ab 1.6.96);

Motor 606, bis 31.5.96 96:

Datenbusanschluss II, Kontakt 16.

STH oder Zusatzheizung;

Standheizung;

Steuergerät Infrarot-Fahrberechtigungssystem;

Motoren 602, 611, 612, 613, bis 31.5.00:

STH oder Zusatzheizung.

Rückmelderelais Schließung

Steuergerät Fahrertür hinten

Rückmelderelais Schließung (ab 1.6.99)

Zündspulen

Zündspulen (bis 28.2.97)

vom 1.3.97 bis 31.5.99:

Zusatzrelais Luftmodul;

Getriebeöl-Lüftermodul;

Zusatzlüfter Kühlmittel oder Getriebeöl.

Hochdruckpumpe und Rücklauf ASR / SPS (geschwindigkeitsabhängige Lenkunterstützung);

Hochdruckpumpe und Rücklauf;

Steuergerät ESP, SPS und BAS.

mit Motor 111ME, 112:

Steuergerät elektrischer Saugmotorlüfter und Klimaanlage (ab 1.6.99).

mit Motor 113, 613:

Elektrisches Steuergerät Saugmotorlüfter und Klimaanlage (ab 1.6.99).

Elektrisches Steuergerät Saugmotorlüfter und Klimaanlage (ab 1.6.99)

Kombiniertes Steuergerät

CTEL-Sender/Empfänger;

TELE AID-Steuergerät (vom 1.3.97 bis 31.5.00);

Alarmzentrale (ab 1.3.97);

Frequenzumschaltsteuergerät (ab 1.3.97);

CTEL-Schnittstelle (ab 1.3.97);

CTEL D2B-Zubehör (ab 1.6.99);

D2B-Schnittstelle Dynamische Zielführung (ab 1.6.99);

Motor 111 mit Tempomat und Getriebe 722, ab 1.6.00:

Unterdrucksteuergerät für Bremskraftverstärker.

ME-SFI-Steuergerät [ME].

STH oder Zusatzheizung;

Standheizungs-Zeitschaltuhr.

Steuergerät Unterdruckpumpe für Bremskraftverstärker.

Multifunktionssteuergerät:

Fenstermotor hinten links;

Fenstermotor hinten rechts.

Steuergerät Beifahrertür vorne.

Multifunktionssteuergerät:

Fensterhebermotor Fahrerseite;

Fensterhebermotor Beifahrerseite vorne.

Beifahrerseitiges Türsteuergerät

Innenbeleuchtung Säule rechts;

Kofferraumbeleuchtung;

Modell 210.0 / 6:

Kofferraumbeleuchtung;

Kombiniertes Steuergerät;

Innenbeleuchtung:

Dachleuchte vorne (mit Ausschaltverzögerung und Leseleuchte vorne);

Innenleuchte hinten;

Kofferraumleuchte;

Einstiegs-/Ausstiegsleuchte Vordertür links;

Einstiegs-/Ausstiegsleuchte Vordertür rechts;

Luxus-Vordersitze, inkl. Sitzheizung und -belüftung (ab 1.6.99):

Regler Lüfter Belüftung Vordersitz links;

Regler Lüfter Belüftung Vordersitz rechts.

Dach offen-schiebbar;

Schiebedachschalter.

Bedienfeld unter dem Dach.

COMAND Verwaltungs-, Anzeige- und Steuergerät;

Antennenverstärker;

Fenster hinten links.

Heckklappen-Schließhilfe.

Kraftstoffpumpe, über Kraftstoffpumpenrelais

Heckklappen-Schließhilfe.

Bedienungselement für Vordersitzverstellung links mit Memory;

Fahrzeug mit teilelektrischer Sitzverstellung (ab 1.6.99):

Teilelektrische Sitzverstellung auf der Fahrerseite.

Bedienungselement für Vordersitzverstellung links mit Memory;

Fahrzeug mit teilelektrischer Sitzverstellung (ab 1.6.99):

Motor für teilelektrische Vordersitzverstellung rechts.

Innenraumüberwachung (nur mit ATA)  (bis 28.2.97):

Sender und Empfänger für Bewegungssensor innen links, Infrarot (IR);
Bewegungssensor innen rechts, Sender und Empfänger, Infrarot (IR);
Diebstahlschutz, Alarmanlage (ATA) (bis 28.2.97):
ATA-Neigungssensor;

Informations- und Kommunikationssystem, japanische Version (vom 1.3.97 bis 31.5.99):
CD-Player mit Wechsler (im Kofferraum);
Stromversorgung des Antennenverstärkers;
TV-Tuner;
Navigationsprozessor;
Überlastrelais, Stromkreis 15;

COMAND Bedien- und Anzeigesystem (ab 1.6.99):
TV-Tuner.

ab 1.6.99:
USA-Version:
Notentriegelungsschalter für Kofferraum (nur Modelle 210.0, 210.6, ab 1.6.00);

Elektronisches Stabilitätsprogramm (ESP):
Lenkwinkelsensor;

Innenraumüberwachung (nur mit ATA):

Sender und Empfänger für Bewegungssensor innen;

ATA-Neigungssensor.

Dynamisches Navigationssystem (vom 1.3.97 bis 31.5.98):

Verkehrsdatenrekorder;

MB / D tragbares CTEL-Netzwerk (bis 31.5.98):
CTEL-Sender / -Empfänger, auch mit AMPS-Netzwerk für USA;

Telefonschnittstelle, mit tragbarem Informations-/Kommunikationssystem CTEL (ICS) vom 1.3.97 bis 31.5.99:

Telefonanschluss, Stromkreis 15C (nur Japan);

Dynamisches Navigationssystem mit tragbarem CTEL (D2B) im MB / D-Netzwerk (ab 1.3.97):

D2B-Schnittstelle Dynamische Zielführung;

Dynamisches Navigationssystem mit tragbarem CTEL (D2B) im Netzwerk (ab 1.3.97):

Tragbare CTEL D2B-Schnittstelle;

Telefonschnittstelle;

MB Mobiltelefonstandard (ab 1.6.00):

Mobiltelefon-Sender und -Empfänger, D2B Telefonvorbereitung für tragbares CTEL D-Netz (ab 1.3.97):

CTEL-Schnittstelle;

MB Tragbares CTEL (ab 1.6.00):

CTEL-Schnittstelle;

E-Netz-Kompensator tragbares Hoi und Idee D-Netz (D2B) (vom 03.01.97 bis 31.05.00 und später):
Tragbare Hoi und Idee D2B-Schnittstelle;

TELE AID Alarmsystem (D2B) (ab 1.3.97):

TELE AID Steuergerät;

Sprachsteuerungssystem (VCS):

CTEL-Sender/Empfänger (bis 31.5.98);

Steuergerät für Sprachsteuerungssystem (ab 1.6.98));

Tragbare CTEL D2B-Schnittstelle (bis 31.5.00);

Reifendrucküberwachung (ab 1.3.97):

TPM [RDK] Steuergerät.

Audiosystem-Verstärker.

Bedienungselement  für beheizbaren Rücksitz (HS).

Bedienungselement für beheizbaren Rücksitz (HS).

Bedienungselement für beheizbaren Vordersitz (HS).

Heckscheibenentfrostung;

Zentralverriegelungsfunktionen;

Automatische Alarmfunktionen;

Funktionen des Innenraumbewegungssensors und des Anhängerkupplungssensors.

Sicherungskasten II, Steuerung hinten rechts, (Polizei);

Version für Taxi:

Taxi-Sicherungskasten (Stromversorgung).

Tempomat.

Kontrollleuchte Abblendlicht.

Blinklichtscheinwerfer;

Heckscheibenwischersteuerung (Modell 210 T);

Spiegelabblendsteuerung;

Parkassistenzsteuerung.

Rücklicht rechts.

Nebelscheinwerfer rechts.

Rücklicht links.

Instrumentenbeleuchtung;

Symbolbeleuchtung;

Automatische Leuchtweitenregulierung.

Nebelscheinwerfer rechts.

Rücklicht rechts.

Rücklicht links.

Instrumentenbeleuchtung;

Symbolbeleuchtung;

Automatische Leuchtweitenregulierung.

Kontrollleuchte Abblendlicht.

Tempomat.

Blinker;

Heckscheibenwischersteuerung (Modell 210 T);

Spiegelabblendsteuerung;

Parkassistenzsteuerung.
