Mercedes-Benz SLK R171 (2004-2010) – Sicherungskasten
Mercedes-Benz SLK R171 (2004-2010) – Sicherungskastenbelegung
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes SLK R171 (2004-2010) ist die Sicherung 47 im Sicherungskasten im Motorraum.
Sicherungskasten – Position
F32 – Vordere Vorwarnsicherung
F34 – Interner Sicherungskasten
N10 / 1 – SAM-Steuergerät Fahrerseite mit Sicherungs- und Relaismodul
N10 / 2 – SAM-Steuergerät hinten mit Sicherungs- und Relaismodul
Sicherungskasten Kofferraum
| Nr. | Beschreibung | [A] |
| 1 | Fahrzeuginformations- und Kommunikationssystem (VICS) (nur Japan) (bis 2008) | 5 |
| 2 | Nicht verwendet | – |
| 3 | Telefonsystem (bis 2008) Reifendruckkontrolleinheit (ab 2009) Parktronic-Steuergerät (ab 2009) |
7.5 |
| 4 | Kraftstoffpumpengruppe | 20 |
| 5 | Reserve-Relais 2 (Stand 2009) | 20 |
| 6 | Nicht verwendet | – |
| 7 | Reserve-Relais 1 (Stand 2009) | 20 |
| 8 | Antennenverstärkermodul links, Antennenverstärkermodul rechts (bis 2008), Antennenverstärker hinten links (bis 2008) Diebstahlwarnanlage (ATA [EDW]) Kompensator |
5 |
| 9 | Parktronic-System (PTS) (bis 2008) | 5 |
| Sitzheizung, AIRSCARF und Lenkradheizungs-Steuergerät (Stand 2009) | 25 | |
| 10 | Heckscheibenentfeuchtung | 40 |
| 11 | Nicht verwendet | – |
| 12 | Nicht verwendet | – |
| 13 | Kofferraumbeleuchtung (bis 2008) CDA-Telefon (Kabelanschluss) (bis 2008) Lordosenstützenpumpe (ab 2009) Notrufsystem-Steuergerät (ab 2009) VICS + ETC Spannungsabgriffspunkt (ab 2009) |
5 |
| 14 | Nicht verwendet | – |
| 15 | Zentralverriegelung innen (bis 2008) Tankdeckelentriegelung (bis 2008) Tankdeckelmotor CL [ZV] (ab 2009) Handschuhfachmotor CL [ZV] (ab 2009) Motorraumkonsole CL (ab 2009) |
5 |
| 16 | Lordosenpumpe (Stand 2009) | 7.5 |
| 17 | Digitales Audio-Radio (SDAR) (nur USA) (bis 2008) Sprachsteuerungssystem (VCS) (nur USA) (bis 2008) |
5 |
| 18 | Sitzheizung, AIRSCARF und Lenkradheizungs-Steuergerät (Stand 2009) | 20 |
| 19 | CD-Player mit Wechsler (im Handschuhfach) (bis 2008) Navigationssystem (bis 2008) |
7.5 |
| Sitzheizung, AIRSCARF und Lenkradheizungs-Steuergerät | 20 | |
| 20 | Notrufsystem (nur USA) (bis 2008) | 7.5 |
| Sitzheizung, AIRSCARF und Lenkradheizungs-Steuergerät | 10 | |
| Relais | ||
| ZA | Kraftstoffpumpenrelais | |
| b | VICS-Relais (nur Japan) | |
| do | Reserve-Relais 2 | |
| re | Reserve-Relais 1 | |
| mi | Heckscheibenheizungsrelais | |
| fa | Schaltkreis 15R, Relais 1 | |
| sol | 1 Tankdeckel-Polaritätswechselrelais | |
| H. | Tankdeckel-Polaritätswechselrelais 2 | |

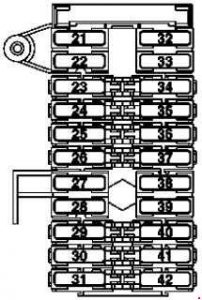

Sicherungskasten Armaturenbrett
| Nr. | Beschreibung | [A] |
| 21 | Steuergerät Verdeck | 5 |
| 22 | Steuergerät Dachbedienfeld | 5 |
| 23 | Airscarf-System für linken Sitz (bis 2008) | 25 |
| Multimedia-Interface-Steuergerät (Stand 2009) | 5 | |
| 24 | Airscarf-System für rechten Sitz (bis 2008) | 25 |
| Mobiltelefon-Trennpunkt (Stand 2009) | ||
| 25 | Sitzheizung (bis 2008) | 25 |
| Verstärker für Audiosystem (Stand 2009) | 40 | |
| 26 | Radiosysteme (bis 2008) | 30 |
| Radio (Stand 2009) | 25 | |
| 27 | Steuermodul linke Tür | 25 |
| 28 | Steuermodul rechte Tür | 25 |
| 29 | AC-Umlufteinheit | 40 |
| 30 | Blinkerset | 5 |
| 31 | Lenkradheizung (bis 2008) | 10 |
| 32 | Fensterhebermotor hinten rechts (bis 2008) Steuergerät Verdeck (Stand 2009) |
25 |
| 33 | LHD: Lenksäulenmodul | 5 |
| 34 | Lenkradverstellung (bis 2008) Steuergerät Fahrersitzverstellung, mit Memory (Stand 2009) |
30 |
| 35 | Beifahrersitzverstellung (bis 2008) Steuergerät Beifahrersitzverstellung mit Memory (Stand 2009) |
30 |
| 36 | EIS [EZS] Controller Elektrische Lenkungsverriegelung Controller |
15 |
| 37 | Oberes Bedienfeld Klimaautomatik (KLA) oder Komfort-Klimaautomatik (C-AAC) Spiegelverstellung (bis 2008) Vario-Dachsteuerung (VD) (bis 2008) Duoventil (bis 2008) Anklappbare Spiegel (bis 2008) Steuergerät-Betrieb HEIZUNG (Stand 2009) Steuergerät-Betrieb Komfort AAC [KLA] (Stand 2009) |
7.5 |
| 38 | Hydraulikeinheit mit Verdeckmechanismus | 40 |
| 39 | Fensterhebermotor hinten links (bis 2008) Steuergerät Verdeck (Stand 2009) |
25 |
| 40 | Datenanschlussstecker (1.3) (bis 2008) Zentrales Gateway-Steuergerät |
5 |
| 41 | Radiosysteme (bis 2008) Navigationssystem (bis 2008) Steuergerät Notrufsystem (ab 2009) Steuergerät Digital Audio Broadcasting (ab 2009) Steuergerät SDAR (ab 2009) |
5 |
| 42 | RHD: Lenksäulenmodul | 5 |

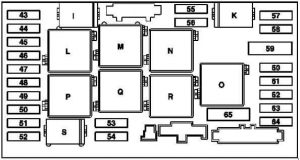

Sicherungskasten im Motorraum
| Nr | Beschreibung | [A] |
| 43 | Hupe | 15 |
| 44 | Beleuchtung im Handschuhfach über Schalter Beleuchtung im Bereich zwischen den Kopfstützen (Stand 2009) Beleuchtung im Bereich der Armlehne (Stand 2009) Multifunktionssensor C-AAC [K-KlA] |
5 |
| 45 | Airbag-Steuergerät ARMADA (bis 2008) Airbag-Anzeige und Warnleuchte (bis 2008) Steuergerät Sicherheitssysteme (ab 2009) Beifahrersitzbelegung und Kindersitzerkennungssensor (ab 2009; USA) Gewichtserkennungssystem (WSS) Steuergerät (Stand 2009; USA) |
7.5 |
| 46 | Scheibenwischersystem (WSA) | 40 |
| 47 | Zigarettenanzünder mit Aschenbecherbeleuchtung Interne Steckdose Radiosysteme (bis 2008) |
15 |
| 48 | Nicht verwendet | – |
| 49 | Airbag-Steuergerät ARMADA (bis 2008) Airbag-Anzeige und Warnleuchte (bis 2008) Steuergerät Sicherheitssysteme (ab 2009) |
7.5 |
| 50 | Schaltet und steuert die Beleuchtung am Außenscheinwerferschalter | 5 |
| 51 | Anzeigesatz (bis 2008) Scheinwerfer-Leuchtweitenregulierung (HRA) (bis 2008) Elektrischer Saugventilator für Motor / Klimaanlage (bis 2008) |
5 |
| HRA-Leistungsmodul (Stand 2009) Gilt für Motor 113.989 (SLK55 AMG): Lüftermotor-Steuergerät (Stand 2009) |
7,5 | |
| 52 | Starten | 15 |
| 53 | Motorsteuerkreis 87 / M1 (bis 2008) SAM-Steuergerät hinten mit Sicherungs- und Relaismodul (ab 2009) Startrelais (ab 2009) Betrifft Motoren 271, 272: ME-SFI [ME] Steuergerät (ab 2009) Gilt für Motor 113.989 (SLK 55 AMG): ME-SFI [ME] Steuergerät (Stand 2009) Gilt für Motor 113.989 (SLK 55 AMG): Schaltkreis 87 Anschlussstecker M1e (Stand 2009) Betrifft Motor 272: Schaltkreis 87 Anschluss M1e (Stand 2009) |
25 |
| 54 | Motorsteuerung, Schaltkreis 87 / M2 (bis 2008) AAC mit integrierter Motorlüftersteuerung (Stand 2009) Gilt für Motor 113.989 (SLK55 AMG), 272: Luftpumpenrelais (Stand 2009) |
15 |
| 55 | Scheinwerfer-Leuchtweitenregulierung (HRA) Rückfahrscheinwerferschalter (bis 2008) Gilt für Getriebe 722: Elektrisches Steuergerät (VGS) (bis 2008) Gilt für Getriebe 722: Elektronisches Steuergerät Getriebeschalthebelmodul (ab 2009) Gilt für Getriebe 722,6: ETC [EGS] Steuergerät (Stand 2009) |
7.5 |
| 56 | Elektronisches Stabilitätsprogramm (ESP) | 5 |
| 57 | EIS [EZS] Steuergerät Gilt für Motor 113.989 (SLK 55 AMG), 272: Motorsteuerung |
5 |
| 58 | Nicht verwendet | – |
| 59 | ESP [Elektronisches Stabilitätsprogramm] (Pumpe) | 50 |
| 60 | ESP (Ventilblockierung) | 40 |
| 61 | Nicht verwendet | – |
| 62 | Datenanschlussstecker Außenlichtschalter |
5 |
| 63 | Außenlichtschalter | 5 |
| 64 | Radiosysteme (bis 2008) Navigationssystem (bis 2008) |
10 |
| 65 | Gilt für Motor 113.989 (SLK 55 AMG), 272: Elektrische Luftpumpe | 40 |
| Relais | ||
| ja | Lüfterrelaismodul (bis 2008) Hupenrelais Fanfare I (Stand 2009) |
|
| K. | Schaltkreis 87 Relais, Rahmen | |
| L | Wischerrelais, Phase 1-2 | |
| M | Schaltkreis 15R Relais | |
| N | Reserve-Relais | |
| O | Gilt für Motor 113.989 (SLK55 AMG), Motor 272: Luftpumpenrelais | |
| P. | Schaltkreis 15 Relais | |
| Q | Wischer Ein-Aus-Relais | |
| R | Schaltkreis 87 Relais, Motor | |
| S | Startrelais | |

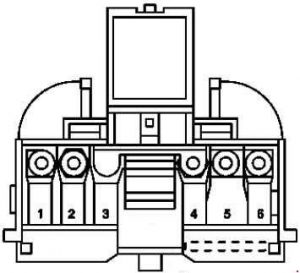

Vordere Schiene
| Nr | Beschreibung | [A] |
| 1 | Sicherungskasten innen | 125 |
| 2 | SAM-Steuergerät hinten mit Sicherungs- und Relaismodul | 200 |
| 3 | Reserve | 125 |
| 4 | SAM-Steuergerät Fahrerseite mit Sicherungs- und Relaismodul, Teil 1 | 200 |
| 5 | Elektrischer Saugventilator für Motor / Klimaanlage | 125 |
| 6 | SAM-Steuergerät Fahrerseite mit Sicherungs- und Relaismodul, Teil 4 | 60 |
