Mercedes-Benz B-Klasse W242, W246 (2012-2018) – Sicherungskasten
Mercedes-Benz B-Klasse w242, w246 (2012-2018) – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes B-Klasse w242, w246 (2012-2018) ist die Sicherung 72 im Sicherungskasten (Beifahrerfußraum).

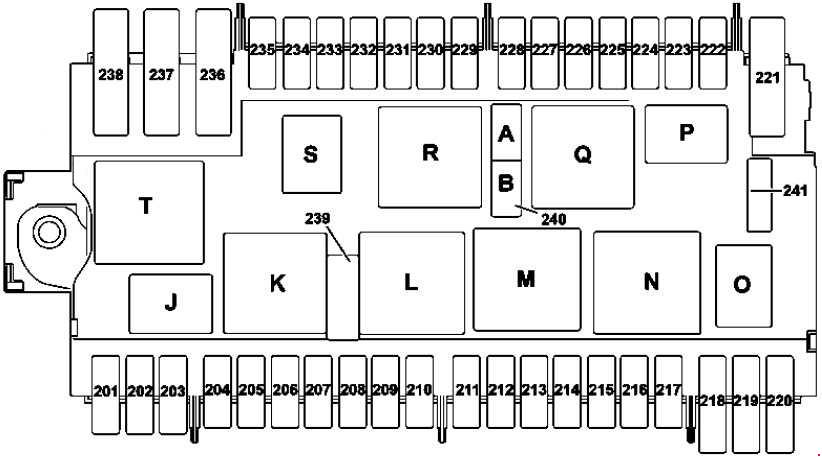

Sicherungskasten im Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 201 | Warnhorn | 5 |
| 202 | Steuergerät Standheizung | 20 |
| Elektroantrieb (W242):
Relaiskreis 87 des Steuergeräts Feststellbremse. |
5 | |
| 203 | LED-Scheinwerfer:
Scheinwerfer vorne rechts. |
15 |
| Elektroantrieb (W242):
Steuergerät Antriebsstrang |
5 | |
| 204 | Elektronisches Steuergerät für das Stabilitätsprogramm | 25 |
| 205 | Hupe links;
Hupe rechts. |
15 |
| 206 | Gültig für Motor 651:
CDI-Steuergerät Gültig für Motor 607: Steuergerät Antriebsstrang; Elektroantrieb (W242): Relais Vakuumpumpe für Bremskraftverstärker; Relais Kreis 87M. |
5 |
| 207 | Betrifft Dieselmotor:
Relais Kreis 87M Elektroantrieb (W242): Absperrventil für Hochvolt-Batteriekühlung Steuergerät Feststellbremse |
5 |
| 208 | Gültig für Motor 133, 607:
Relais Kreis 87 |
7.5 |
| Elektroantrieb (W242):
Lüftermotor |
5 | |
| 209 | LED-Scheinwerfer:
Scheinwerfer vorne links |
15 |
| Elektroantrieb (W242):
Reserve |
– | |
| 210 | Relais Frontscheibenheizung | 5 |
| ab 03.11.2014 außer (Kanada-Version):
Relais Anlasser vorne |
5 | |
| 211 | Erdgasbetrieb (W242):
CNG-Steuergerät |
7.5 |
| Elektroantrieb (W242):
Umwälzpumpe Heizkreislauf |
15 | |
| 212 | Gültig für Motor 133, 270:
Verbindungsstecker, Kreis 87M3; Betrifft Motor 651: Heizelement Abgasrohr; Heizelement Kühlmittelthermostat; Bypassventil Abgasrückführungskühler; Betrifft Motor 607 (Abgasnorm EU5): Lambdasonde vor Katalysator; Getriebedruck-Stellglied; Betrifft Motor 607 (Abgasnorm EU6): Lambdasonde vor Katalysator; Betrifft Motor 607: CDI-Steuergerät; Elektroantrieb (W242): Elektroantrieb und Kühlmittelpumpe Ladeluftkühler. |
15 |
| 213 | Gültig für Motoren 133, 270, 651:
Verbindungsstecker, Kreis 87 M2e Betrifft Motor 607 (Abgasnorm EU5): Nockenwelle; Hall-Sensor; CDI-Steuergerät; Mengenregelventil ; Betrifft Motor 607 (Abgasnorm EU6): Lambdasonde nach Katalysator; CDI-Steuergerät; Elektroantrieb (W242): Kühlmittelpumpe Batteriekühlsystem 1. |
15 |
| 214 | Gültig für Motoren 133, 270, 651:
Verbindungsstecker, Kreis 87 M4e |
10 |
| Elektroantrieb (W242):
Kühlmittelpumpe Batteriekühlsystem 2 |
15 | |
| 215 | Gültig für Benzinmotor:
Zündspule Zylinder 1; Zündspule Zylinder 2; Zündspule Zylinder 3; Zündspule Zylinder 4; Betrifft Motor 651: Mengenregelventil; Betrifft Motor 607: CDI-Steuergerät; Ladedruckregler ; Mengenregelventil. |
20 |
| Elektroantrieb (W242):
Temperaturregelgerät; Antriebsstrang-Gateway-Steuergerät; Elektroantrieb (W242) ab 03.11.2014: Hochspannungsverteiler. |
5 | |
| 216 | Gültig für Benzinmotor:
ME-SFI-Steuergerät; Gültig für Motor 607: Antriebsstrang-Steuergerät. |
5 |
| 217 | Gültig mit Getriebe 724:
Vollintegriertes Doppelkupplungsgetriebe-Steuergerät. |
25 |
| 218 | Elektronisches Steuergerät für das Stabilitätsprogramm | 5 |
| 219 | Elektroantrieb (W242):
Steuergerät Feststellbremse. |
5 |
| 220 | Getriebeöl-Umwälzpumpe | 10 |
| 221 | Elektroantrieb (W242):
Vakuumpumpe |
40 |
| 222 | Elektroantrieb (W242):
Elektrischer Kältemittelkompressor |
7.5 |
| 223 | Reserve | – |
| 224 | Elektronisches Steuergerät DISTRONIC;
Steuergerät KOLLISIONSWARNER. |
7.5 |
| 225 | Elektroantrieb (W242):
Antriebsstrang-Steuergerät. |
5 |
| 226 | Erdgasbetrieb (W242):
CNG-Steuergerät; Elektroantrieb (W242): Ladegerät-Steuergerät; Leistungselektronik-Steuergerät. |
5 |
| 227 | Elektroantrieb (W242):
Leistungselektronik-Steuergerät. |
5 |
| 228 | Elektroantrieb (W242):
Geräuschgenerator Elektrofahrzeug |
5 |
| 229 | Scheinwerfergruppe vorne links | 5 |
| 230 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| 231 | Scheinwerfergruppe vorne rechts | 5 |
| 232 | Scheinwerfer-Steuergerät | 15 |
| 233 | Reserve | – |
| 234 | Gültig für Motor 607:
Antriebsstrang-Steuergerät |
5 |
| Elektroantrieb (W242):
Hochspannungsverteiler |
10 | |
| 235 | Gültig für Motor 607:
Lüftermotor; Kühlerlamellen-Stellglied. |
7.5 |
| Gültig für Motor 133:
Umwälzpumpe Ladeluftkühler; Umwälzpumpe Ladeluftkühler. |
7.5 | |
| 236 | SAM-Steuergerät | 40 |
| 237 | Steuergerät Elektronisches Stabilitätsprogramm | 40 |
| 238 | Frontscheibenheizung | 50 |
| 239 | Relais Scheibenwischergeschwindigkeit 1/2 | 30 |
| 240A | Relais 50 Anlasser | 25 |
| Elektroantrieb (W242):
Antriebsstrang-Steuergerät |
7.5 | |
| 240B | Relais Kreis 15 (nicht verriegelt) | 25 |
| 241 | Elektroantrieb (W242):
Hochvolt-PTC-Heizer |
7.5 |
| Relais | ||
| J | Relais Fanfare | |
| K | Relais Scheibenwischergeschwindigkeit 1/2 | |
| L | Relais Scheibenwischer Ein/Aus | |
| M | Relais Anlasser Kreis 50;
Elektroantrieb (W242): Relais Kreis 87. |
|
| N | Relais Kreis 87 M. | |
| O | ECO Start/Stopp:
Relais Getriebeöl-Umwälzpumpe; Elektroantrieb (W242): Relais Kreis 87 Steuergerät Parksperre. |
|
| P | Reserve-Relais (F58kP) | |
| Q | Relais Kreis 15 (nicht verriegelt);
Elektroantrieb (W242): Relais Stromversorgung Vakuumpumpe Bremskraftverstärker (F58kQ). |
|
| R | Relais Kreis 15 | |
| S | Relais Kreis 87 | |
| T | Relais Frontscheibenheizung | |
Sicherungskasten im Fahrgastraum
| Nummer | Beschreibung | Stromstärke [A] |
| 21 | Betrifft Dieselmotor:
PTC-Heizverstärker |
150 |
| 22 | Zusatzbatterie-Relais für ECO Start/Stopp-Funktion | 200 |
| 23 | Fahrertürsteuergerät links | 30 |
| 24 | Fahrertürsteuergerät rechts | 30 |
| 25 | SAM-Steuergerät | 30 |
| 26 | Zusätzlicher Batterieanschlussstecker ECO Start/Stopp | 10 |
| 27 | Sicherungs- und Relaismodul im Motorraum | 30 |
| 28 | Steuergerät Fahrzeuggeräuschgenerator;
Elektroantrieb (W242): Steuergerät Temperaturmanagement. |
5 |
| 29 | bis 02.11.2014:
Anhängersteckdose; Stand 03.11.2014: Steuergerät Anhängererkennung. |
15 |
| 30 | Steuergerät Anhängererkennung | 5 |
| 31 | 4MATIC:
Allradantriebs- Steuergerät |
5 |
| 32 | Steuergerät Lichtmodul | 5 |
| 33 | Bedienfeld Audio / COMAND | 5 |
| 34 | Steuer- und Bedieneinheit ACC | 7,5 |
| 35 | Heckscheibenheizung | 40 |
| 36 | Fahrersitz-Steuergerät;
Steuergerät Lordosenstütze Fahrersitz. |
7,5 |
| 37 | Display Audio / COMAND | 7,5 |
| 38 | Steuergerät Zusatzrückhaltesystem | 7,5 |
| 39 | Steuergerät Dachbedienfeld | 10 |
| 40 | Gültig für Motor 651 (Abgasnorm EU6):
Antriebsstrang-Steuergerät |
15 |
| Elektroantrieb (W242):
Antriebsstrang-Steuergerät |
5 | |
| 41 | Steuergerät Panoramadach | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler);
COMAND-Steuergerät. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Steuergerät Parksystem | 5 |
| 44 | Reversible Winde vorne links für Notspannung | 40 |
| 45 | Reversible Winde vorne rechts für Notspannung | 40 |
| 46 | Beifahrersitz-Steuergerät;
Steuergerät Lordosenstütze Beifahrersitz. |
7,5 |
| 47 | Navigationsmodul | 7,5 |
| Steuergerät adaptives Dämpfungssystem | 25 | |
| 48 | Reserve | – |
| 49 | Steuergerät für iPhone ®-Bedienkit | 7,5 |
| Lüftermotor COMAND | 5 | |
| 50 | Reserve | – |
| 51 | Reserve | – |
| 52 | Elektroantrieb (W242):
Motor aktive Parksperre |
30 |
| 53 | Reserve | – |
| 54 | Reserve | – |
| 55 | Kommunikationsmodul Telematikdienste;
KEYLESS-GO-Steuergerät. |
5 |
| 56 | Steuergerät Lichtmodul | 10 |
| 57 | Spurhalteassistent:
Multifunktionssteuergerät Fahrzeug für Sondernutzung |
30 |
| Sonderfahrzeug:
Steuergerät Fahrzeug für Sondernutzung |
7.5 | |
| Elektroantrieb (W242):
Relais Kreis 87 Motor aktive Parksperre (F34kG) |
5 | |
| 58 | Sicherungskasten Fahrzeug für Notbetrieb | 30 |
| 59 | Beifahrersitzsteuerung, uni | 30 |
| 60 | Fahrersitz-Steuergerät | 30 |
| 61 | Steuergerät Audiosystem-Verstärker | 40 |
| 62 | Betrifft Getriebe 711:
Elektrische Lenkungsverriegelung |
20 |
| 63 | Steuergerät Stromversorgungssystem | 25 |
| Elektroantrieb (W242):
Kontrollport Antriebsstrang |
5 | |
| 64 | Elektronisches Steuergerät für Zahlungen;
Steuergerät für Nahbereichskommunikation. |
1 |
| 65 | Beleuchtung Handschuhfach | 5 |
| 66 | Sicherungskasten Fahrzeug für Notbetrieb | 15 |
| Fahrzeugschnittstelle für Sondernutzung | 5 |
| 67 | Reserve | – |
| 68 | Reserve | – |
| 69 | Reserve | – |
| 70 | Steckdose Mittelkonsole hinten | 25 |
| 71 | Steckdose Kofferraum | 25 |
| 72 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Steckdose im Fahrzeuginnenraum. |
25 |
| 73 | Steuerung der elektrischen Feststellbremse | 30 |
| 74 | Steuerung der elektrischen Feststellbremse | 30 |
| 75 | Steuergerät Anhängererkennung | 20 |
| Elektroantrieb (W242):
Steuergerät Batteriemanagementsystem (N82 / 2) |
5 | |
| 76 | Steuergerät Anhängererkennung (N28 / 1) | 25 |
| Elektroantrieb (W242):
Steuergerät Parksperre |
5 | |
| 77 | Steuergerät Anhängererkennung | 25 |
| 78 | Fahrzeugsicherungskasten für Notfälle | 40 |
| 79 | SAM-Steuergerät | 40 |
| 80 | SAM-Steuergerät | 40 |
| 81 | Lüfterregler | 40 |
| 82 | Steuergerät Bedienfeld | 10 |
| 83 | Elektronisches Zündsteuergerät | 7,5 |
| 84 | Steuergerät oberes Bedienfeld | 5 |
| 85 | ATA [EDW] / Abschleppschutz / Steuergerät Innenraumüberwachung | 5 |
| 86 | FM-, AM- und CL-Antennenverstärker [ZV];
ab 01.06.2016: Antennenverstärker / -kompensator Mobiltelefonsystem. |
5 |
| 87 | Diagnosestecker | 10 |
| 88 | Anzeigegerät | 10 |
| 89 | Außenlichtschalter | 5 |
| 90 | Intelligenter Radarsensor linker hinterer Stoßfänger;
Intelligenter Radarsensor rechter hinterer Stoßfänger. |
5 |
| 91 | Schalter Pedalbetätigungsüberwachung;
Beleuchtungsschalter Fußraum; Elektroantrieb (W242): Steuergerät Batteriemanagementsystem. |
5 |
| 92 | Steuergerät Stromversorgungssystem;
Elektroantrieb (W242): Steuergerät Türantriebssystem. |
5 |
| 93 | Steuerung der elektrischen Feststellbremse | 5 |
| 94 | Steuergerät Zusatzrückhaltesystem | 7,5 |
| 95 | Belegungserkennung Beifahrersitz vorne und
Steuergerät Gewichtserkennungssystem ACSR (WSS) |
7,5 |
| 96 | Heckscheibenwischermotor | 15 |
| 97 | Elektrischer Anschluss Mobiltelefon | 5 |
| 98 | SAM-Steuergerät | 5 |
| 99 | Steuergerät Reifendrucküberwachung | 5 |
| 100 | Gültig für Motor 133:
DIRECT SELECT Schnittstelle |
5 |
| 101 | 4MATIC:
Steuerung Allradantriebssystem |
10 |
| 102 | Empfänger Fernbedienung Standheizung;
Elektroantrieb (W242): Steuergerät Antriebssystem; Gültig für AMG-Fahrzeuge ab 01.09.2015: Steuergerät Übertragungsmodus; ab 01.06.2016: Antennenschalter für Telefon und Standheizung. |
5 |
| 103 | Steuergerät Notrufsystem;
Kommunikationsmodul Telematikdienste; HERMES-Steuergerät. |
5 |
| 104 | Steuergerät Multimedia-Schnittstelle;
Multimedia-Verbindungseinheit. |
5 |
| 105 | Steuergerät Digital Audio Broadcasting;
Steuergerät Digital Audio Satellite Radio (SDAR). |
5 |
| Tuner-Modul | 7,5 | |
| 106 | Mehrzweckkamera | 5 |
| 107 | Digitaler TV-Tuner | 5 |
| 108 | bis 31.05.2016:
Rückfahrkamera |
5 |
| ab 01.06.2016:
Rückfahrkamera |
7,5 | |
| 109 | Elektrischer Anschluss Ladebuchse | 20 |
| 110 | COMAND Radio-Steuerung;
Motorgeräusch-Steuerung. |
30 |
| Relais | ||
| A | Relais Kreis 15 | |
| B | Relais Heckwischer | |
| C | Relaiskreis 15R2 | |
| D | Relais beheizbare Heckscheibe | |
| E | Relaiskreis 15R1 | |
| F | Relaiskreis 30g | |
| G | Elektroantrieb (W242):
Relaiskreis 87 Motor Parksperrenaktuator |
|
Sicherungskasten elektrisch vorne
| Nr. | Beschreibung | Ampere [A] |
| 1 | Lichtmaschine | 300 |
| Elektrische Steuerung (W242):
Steuergerät DC / DC Wandler |
400 | |
| 2 | Sicherungskasten im Fahrzeuginnenraum | 200 |
| Betrifft Dieselmotor:
Interner Sicherungskasten des Fahrzeugs |
250 | |
| 3 | Elektrisches Steuergerät Lenkunterstützung | 100 |
| 4 | SAM-Steuergerät | 40 |
| 5 | Lüftermotor | 80 |
| 6 | Gültig für Motor 607:
Steuergerät Kraftstoffheizung |
70 |
| 7 | Gültig für Motor 607 (Emissionsnorm EU5):
Steuergerät für DPF-Regenerationsheizung |
125 |
| 8 | Gültig für Motoren 607, 651:
Glühkerzen-Endstufe |
100 |
| Relais | ||
| F32k1 | Trennrelais | |
Über Mercedes-Benz Klasse B W242, W246 (2012-2018)
Die Mercedes-Benz Klasse B W242 und W246, hergestellt zwischen 2012 und 2018, sind kompakte Familienfahrzeuge, die sich durch einen geräumigen Innenraum und moderne Technologien auszeichnen. Diese Modelle sind bekannt für ihre Zuverlässigkeit und ihren Komfort und bieten verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten. Je nach Ausstattung können die Fahrzeuge mit fortschrittlichen Sicherheitssystemen wie Spurhalteassistent oder adaptivem Tempomat ausgestattet sein. Ihr elegantes Design und die hochwertige Verarbeitung des Innenraums machen die Modelle W242 und W246 zu einer beliebten Wahl unter Fahrern, die ein praktisches und stilvolles Fahrzeug suchen.
Sicherungskasten-Schema Mercedes-Benz Klasse B W242, W246
Diese Seite zeigt das Sicherungskasten-Schema für den Mercedes-Benz Klasse B W242 und W246, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, ein genaues Sicherungskasten-Schema zur Verfügung zu haben.
