Mercedes-Benz CLS x218 (2010-2017) – Sicherungskasten
Mercedes-Benz CLS x218 (2010-2017) – Sicherungskastenbelegung
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mercedes C-Klasse W203 (2000-2007) ist die Sicherung 9 im Sicherungskasten im Motorraum.

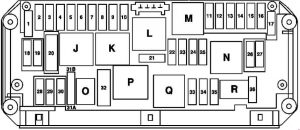

Sicherungskasten im Motorraum
| Nummer | [A] | Beschreibung |
| 1 | 25 | Elektronisches Steuergerät für Stabilitätsprogramm Elektronisches Steuergerät für Premium-Fahrstabilitätsprogramm Motorlüfter Lüfterregler |
| 2 | 30 | Steuergerät Vordertür links |
| 3 | 30 | Steuergerät Vordertür rechts |
| 4 | 20 | Gültig für Motor 157: Steuergerät Stromversorgungssystem |
| 5 | 7,5 | Blinkleuchtengruppe SAM-Steuergerät hinten mit Sicherungs- und Relaismodul Außenlichtschalter |
| 6 | 10 | Betrifft Dieselmotor: CDI-Steuergerät |
| Betrifft Benzinmotor: ME-SFI-Steuergerät | ||
| 7 | 20 | Relais 50 Anlasser |
| 8 | 7,5 | Zusätzliches Steuergerät für Rückhaltesystem |
| 9 | 15 | Steckdose Mittelkonsole |
| 10 | 30 | Scheibenwischermotor |
| 30 | Aktiviertes Relais Scheibenwischer-Parkposition Heizung: Scheibenwischer-Parkposition Heizung | |
| 11 | 7,5 | Display Audio / COMAND Bedienfeld Audio / COMAND |
| 12 | 7,5 | Klimaautomatik und Steuergerät Bedienfeld Oberteil Taste Automatikgetriebe-Modus Tastengruppe Federung |
| 13 | 7,5 | Steuergerät Steuergerät Kamera Multifunktionskamera Multifunktions-Stereo |
| 14 | 7,5 | Elektronisches Steuergerät für Stabilitätsprogramm Elektronisches Steuergerät für Premium-Stabilitätsprogramm |
| 15 | 7,5 | Zusätzliches Steuergerät für Rückhaltesystem |
| 16 | 5 | Gültig für Motor 157: INTERFACCIA DIRECT SELECT |
| 17 | 30 | Elektrisch zu öffnendes Glasdach: Bedienfeld mit Bedienfeld |
| 18 | 7,5 | Analoguhr Reserve-Relais |
| 19 | 20 | Elektronisches Steuergerät Zündung |
| 20 | 40 | Elektronisches Steuergerät für Stabilitätsprogramm Elektronisches Steuergerät für Premium-Stabilitätsprogramm |
| 21 | 7,5 | Bremslichtschalter Handschuhfachleuchtenschalter Belegungserkennung Beifahrersitz vorne und Steuergerät für Gewichtserkennungssystem ACSR (WSS) |
| 22 | 15 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung Betrifft Dieselmotor: CDI-Steuergerät Verbindungsstück, Klemme 87 Betrifft Benzinmotor: ME-SFI-Steuergerät Verbindungsstück, Klemme 87 M2e Gültig für Motor 276: Kühlerlamellen-Stellglied |
| 23 | 20 | Gültig für Benzinmotor: Verbindungsstück, Klemme 87 M1i Betrifft Dieselmotor: CDI-Steuergerät Verbindungsstück, Klemme 87 |
| 24 | 15 | Gültig für Dieselmotor: Verbindungsstück, Klemme 87 Betrifft Motor 157, 276, 278: Verbindungsstück, Klemme 87 M1e |
| 25 | 15 | Gültig für Dieselmotor: Lambdasonde vor Katalysator |
| Betrifft Benzinmotor: ME-SFI-Steuergerät | ||
| 26 | 20 | Radio Radio mit Autopilot-System COMAND-Steuergerät |
| 27 | 7,5 | Betrifft Benzinmotor: ME-SFI-Steuergerät |
| 7,5 | Betrifft Dieselmotor: CDI-Regler Elektronisches Zündsteuergerät |
|
| 28 | 7,5 | Kombiinstrument |
| 29 | 10 | Scheinwerfergruppe rechts |
| 30 | 10 | Scheinwerfergruppe links |
| 31A | 15 | Aktiviertes Hupenrelais: Hupe links Hupe rechts |
| 31B | 15 | Aktiviertes Hupenrelais: Hupe links Hupe rechts |
| 32 | – | Relais Sekundärlufteinblasung |
| 33 | 10 | Vollintegriertes Getriebesteuergerät |
| 34 | 7,5 | Steuergerät Stromversorgungssystem |
| 35 | – | – |
| 36 | 7,5 | Steuergerät Nachtsicht-Assistent DISTRONIC-Steuergerät |
| Relais |
||
| J | Relais Klemme 15 | |
| K | Relais Klemme 15R | |
| L | Relais Scheibenwischer-Parkposition Heizung | |
| M | Relais Anlasser Klemme 50 | |
| N | Relais Motorklemme 87 | |
| O | Hupenrelais | |
| P | – | |
| Q | Reserve-Relais | |
| R | Relais Rahmenklemme 87 | |

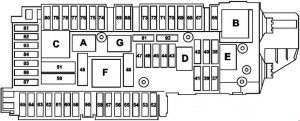

Sicherungskasten im Kofferraum
| Nummer | [A] | Beschreibung |
| 37 | 7,5 | Fahrersitz Kopfstützen-Elektromagnet NECK-PRO Beifahrersitz vorne Kopfstützen-Elektromagnetventil NECK-PRO |
| 38 | 15 | Shooting Brake: Über Heckscheibenwischerrelais angeschlossen: Heckklappenwischermotor |
| 39 | 30 | Gültig für Linkslenker: Steuergerät Hintertür links Gültig für Rechtslenker: Steuergerät Vordertür links |
| 40 | – | – |
| 41 | 30 | Gültig für Linkslenker: Steuergerät Vordertür rechts Gültig für Rechtslenker: Steuergerät Hintertür rechts |
| 42 | 25 | Steuergerät Stromversorgungssystem |
| 43 | 7,5 | Gültig bis 31.08.2014: Kommunikationsmodul Telematikdienste (Echtzeit-Verkehrsinformationen) Gültig ab 01.09.2014: Steuergerät Reifendrucküberwachung |
| 44 | 30 | Schalter Beifahrersitzverstellung vorne |
| 45 | 30 | Schalter Fahrersitzverstellung |
| 46 | 7,5 | Alarmsirene (Innenraumüberwachung) Innenraumschutz und Zugschutz-Steuergerät (Innenraumüberwachung) Coupé: M 1, AM, CL [ZV] und KEYLESS-GO Antennenverstärker Shooting Brake: Heckscheibenantennenverstärker 1 Gültig mit Motor 157, 276, 278 und US-Version: Relais Kühlmittelumwälzpumpe |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupé: Aktiviertes Heckscheibenheizungsrelais: Heckscheibenheizung Shooting Brake: Aktiviertes Heckscheibenheizungsrelais: Heckscheibenantennenverstärker 1 |
| 50 | 50 | Reversibler Notfall-Gurtstraffer vorne rechts |
| 51 | 50 | Reversibler Notfall-Gurtstraffer vorne links |
| 52 | – | – |
| 53 | 30 | Steuergerät Anhängererkennung |
| 54 | 15 | Steuergerät Anhängererkennung |
| 55 | – | – |
| 56 | 15 | Anhängersteckdose |
| 57 | 25 | Steuergerät Anhängererkennung |
| 58 | 25 | Steuergerät Anhängererkennung |
| 59 | 7,5 | Stoßfänger vorne links DISTRONIC-Sensor (DTR) Stoßfänger vorne rechts DISTRONIC-Sensor (DTR) Stoßfänger hinten links Radarsensor (Aktiver Toter-Winkel-Assistent) Stoßfänger hinten rechts Radarsensor (Aktiver Toter-Winkel-Assistent) Stoßfänger hinten links Intelligenter Radarsensor (Toter-Winkel-Assistent) Stoßfänger hinten rechts Intelligenter Radarsensor (Toter-Winkel-Assistent) |
| 60 | 7,5 | Mehrkanal-Luftpumpe mit Sitz |
| 30 | Aktive Mehrkanal-Luftpumpe mit Sitz | |
| 61 | 40 | Coupé: Steuergerät Heckklappe (KDS) Shooting Brake: Steuergerät Heckklappe |
| 62 | 25 | Steuergerät Fahrersitz |
| 63 | 25 | Steuergerät Sitzheizung hinten |
| 64 | 25 | Steuergerät Beifahrersitz vorne |
| 65 | 7,5 | Bis 31.05.2012: Steuergerät Lenkradheizung Stand 01.06.2012: Steuergerät Lenkrohrmodul |
| 66 | 7,5 | Lüftermotor hinten |
| 67 | 40 | Steuergerät Audiosystem-Verstärker |
| 68 | 15 | AIRmatic-Steuergerät |
| 69 | 25 | Verstärker hintere Tieftöner |
| 70 | 5 | Steuergerät Reifendrucküberwachung Gültig ab 01.09.2014 mit Motor 157, 276, 278 ohne US-Version: Relais Kühlmittelumwälzpumpe |
| 71 | 15 | Interner Fahrzeugstrom, vorne |
| 72 | 15 | Kofferraumstromversorgung |
| 73 | 5 | Gültig mit Motor 157: Steuergerät Getriebemodus Standheizung: Standheizungsempfänger |
| 74 | 15 | KEYLESS-GO Steuergerät Gültig ab 01.09.2014: Scheinwerfer vorne links Scheinwerfer vorne rechts |
| 75 | 20 | Standheizungsgruppe Gültig ab 01.09.2014: Scheinwerfer vorne links Scheinwerfer vorne rechts |
| 76 | 15 | Stromversorgung hintere Mittelkonsole |
| 77 | 7,5 | Steuergerät Gewichtserkennungssystem (WSS) Navigationsprozessor |
| 78 | 7,5 | Steuergerät Multimedia-Interface |
| 79 | 5 | Steuergerät Video- und Radarsensorsystem Gültig ab 01.09.2014 mit Fahrassistenz-Paket Plus: Steuergerät Radarsensoren Steuergerät Fahrwerk |
| 80 | 5 | Steuergerät Parksystem |
| 81 | 5 | Mobiltelefon-Antennenverstärker / -kompensator Elektrischer Anschluss Mobiltelefon |
| 82 | 7,5 | Lüfterregler Sitzbelüftung vorne links Lüfterregler Sitzbelüftung vorne rechts |
| 83 | 7,5 | Rückfahrkamera Navigationsprozessor Steuergerät Notrufsystem |
| 84 | 5 | Steuergerät Rückfahrkamera Rückfahrkamera-Stromversorgungsmodul Kamera SDAR / Hochauflösender Tuner Steuergerät Digital Audio Broadcasting |
| 85 | 7,5 | TV-Tuner (analog / digital) Digital-TV-Tuner |
| 86 | – | – |
| 87 | 7,5 | Steuergerät Notrufsystem Gültig bis 31.08.2014 mit Motor 157, 276, 278 ohne US-Version: Relais Kühlmittelumwälzpumpe Gültig bis 31.05.2016 mit Live Traffic Information oder eCall Europe Notrufsystem: Kommunikationsmodul Telematikdienste Gültig ab 01.06.2016: Zentrales HERMES-Steuergerät Gültig ab 01.06.2016 mit Komforttelefonie und Fernbedienung für Standheizung: Antennenschalter für Telefon und Standheizung |
| 88 | 15 | Intelligentes Servomodul für DIRECT SELECT |
| 89 | 30 | Steuergerät Anhängererkennung Gültig mit Motor 157: Steuergerät Stromversorgungssystem |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | KEYLESS-GO Steuergerät |
| Relais | ||
| ZA | Relais Klemme 15 | |
| b | Relais Klemme 15R (1) | |
| do | Relais Heckscheibenheizung | |
| re | Betrifft Dieselmotor: Kraftstoffpumpenrelais | |
| mi | Shooting Brake: Scheibenwischerrelais vorne. Elektrisch verstellbare Vordersitze mit Memory: Sitzverstellrelais |
|
| sol | Relais Klemme 15R (2) | |
Sicherungskasten vordere Sicherungen

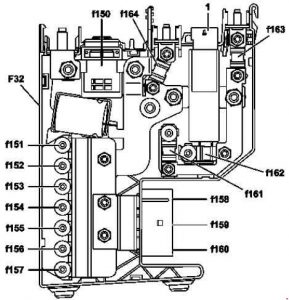

Ohne ECO Start/Stopp

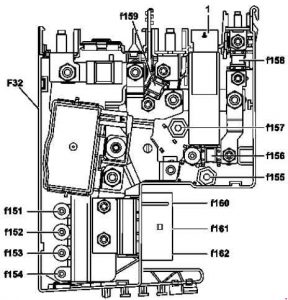

Mit ECO Start/Stopp
| Nummer | [A] | Beschreibung |
| 150 | – | ECO Start/Stopp-Funktion: Pyrosicherung 150 |
| 151 | 60 | Elektrisches Lenkunterstützungssteuergerät |
| 152 | 60 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul |
| 153 | 100 | – |
| 154 | 100 | Lüftermotor für Verbrennungsmotor und Klimaanlage mit integrierter Steuerung (M4 / 7) |
| 155 | 150 | Betrifft Dieselmotor: PTC-Heizungsverstärker |
| 156 | – | – |
| 157 | 150 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul |
| 158 | 50 | Gültig für Linkslenker: Lüfterregler Betrifft Rechtslenker ohne DISTRONIC PLUS oder ohne Motor 157: Elektronisches Steuergerät für Stabilitätsprogramm Gültig für Rechtslenker mit DISTRONIC PLUS oder mit Motor 157: Elektronisches Steuergerät für Premium-Stabilitätsprogramm |
| 159 | 50 | Betrifft Rechtslenker ohne DISTRONIC PLUS oder ohne Motor 157: Elektronisches Steuergerät für Fahrstabilitätsprogramm Betrifft Rechtslenker mit DISTRONIC PLUS oder mit Motor 157: Elektronisches Steuergerät für Premium-Fahrstabilitätsprogramm |
| 160 | 60 | AlRmatic-Relais |
| 161 | – | – |
| 162 | 100 | SAM-Steuergerät vorne mit Sicherungs- und Relaismodul |
| 163 | 150 | Ohne ECO Start/Stopp-Funktion: SAM-Steuergerät hinten mit Sicherungs- und Relaismodul |
| 164 | 100 | Ohne ECO Start/Stopp: SAM-Steuergerät hinten mit Sicherungs- und Relaismodul |

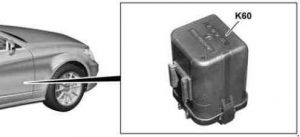

Relais Kühlmittelumwälzpumpe

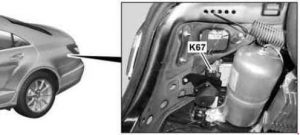

AIRMATIC Relais
Sicherungskasten Armaturenbrett
| Beschreibung | [A] |
| Schützt die Verbindung zwischen der Zusatzbatterie und dem Steuergerät des elektronischen Startblocks und dem SAM-Steuergerät vorne (für Motor 276 ab 01.09.2014 oder mit Motor 274) | 5 |

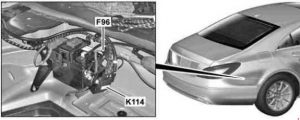

Relais und Sicherung der Zusatzbatterie
| Nummer | Beschreibung |
| F96 | Sicherung Zusatzbatterie 30 im Batteriekreis |
| K114 | Relais Zusatzbatterie mit ECO Start/Stopp-Funktion |
Über Mercedes-Benz CLS x218 (2010-2017)
Der Mercedes-Benz CLS x218, produziert von 2010 bis 2017, ist ein elegantes und dynamisches Modell, das Elemente eines Coupés und die Praktikabilität eines Kombis vereint. Dieses Modell ist bekannt für sein stilvolles Design und ein hohes Maß an Komfort. Der CLS x218 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit unterschiedlichen Leistungen, die eine reibungslose und kraftvolle Fahrt gewährleisten. Der Innenraum des Fahrzeugs ist mit modernster Technologie und luxuriösen Materialien ausgestattet, was Komfort und Sicherheit für alle Passagiere garantiert.
Sicherungskastenbelegung Mercedes-Benz CLS x218
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz CLS x218, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Geräte im Fahrzeug.
