Mercedes-Benz CLS W219 (2004-2010) – Sicherungskasten
Mercedes-Benz CLS-Klasse W219 (2004-2010) – Sicherungskastenbelegung
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes CLS W219 (2004-2010) ist die Sicherung 54 im Sicherungskasten im Motorraum.
Sicherungskasten im Kofferraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 30 | Teilweiser Sitzverstellschalter Beifahrer vorne;
Teilweiser elektrischer Sitzverstellschalter Fahrer (Stand 2007); Steuergerät Vordersitzverstellung Fahrerseite mit Memory. |
| 2 | 30 | Teilweiser elektrischer Sitzverstellschalter Fahrer;
Teilweiser elektrischer Sitzverstellschalter Beifahrer (Stand 2007); Steuergerät Vordersitzverstellung Beifahrerseite mit Memory. |
| 3 | 7,5 | TPM [RDK] (Reifendrucküberwachung);
Steuergerät PTS (Parktronic); Navigationsprozessor; Kombinierter TV-Tuner (analog/digital). |
| 4 | 20 | Außer Motor 156.983 (CLS 55 AMG) und Motor 272.985:
Kraftstoffpumpe ist durch Kraftstoffpumpenrelais geschützt. |
| 7,5 | Gilt für Motor 113.990 (CLS 55 AMG):
Ladeluftkühler-Umlaufpumpe ist durch Ladeluftkühler-Umlaufpumpenrelais geschützt. |
|
| 5 | – | Reserve-Relais 2 |
| 6 | 40 | Audio-Gateway-Steuergerät |
| 7 | 15 | Heckscheibenwischerrelais |
| 8 | 7,5 | Linker Antennenverstärker;
Hupe; Warnsignal mit Zusatzbatterie; ATA [EDW] Neigungssensor. |
| 9 | 25 | Steuergerät Dachbedienfeld |
| 10 | 40 | Beheizbare Heckscheibe |
| 11 | 20 | – |
| 12 | 15 | USA-Version:
Kofferraumsteckdose |
| 13 | 15 | Innensteckdose |
| 14 | – | – |
| 15 | 10 | Tankklappenmotor CL [ZV] |
| 16 | 20 | HS [SIH] und Sitzbelüftungssteuergerät |
| 17 | 20 | – |
| 18 | 20 | – |
| 19 | 20 | Multikontur-Pneumatikpumpe mit Sitz |
| 20 | 7,5 | Heckscheibenrollo-Relais |
| Relais | ||
| A | Kraftstoffpumpenrelais
(außer 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985); Ladeluftkühler-Umlaufpumpenrelais (113.990 (CLS 55 AMG)); |
|
| B | Relais 2, Klemme 15R | |
| C | Reserve-Relais 2 | |
| D | Reserve | |
| E | Heckscheibenheizungsrelais | |
| F | Relais 1, Klemme 15R | |
| G | Relais für Tankklappen-Polaritätswechsel 1 | |
| H | Relais für Tankklappen-Polaritätswechsel 2 | |

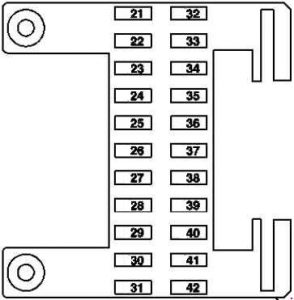

Sicherungskasten Armaturenbrett
| Nummer | Amp [A] | Beschreibung |
| 21 | 30 | Steuergerät hintere Tür rechts |
| 22 | 30 | Steuergerät vordere Tür rechts |
| 23 | 30 | Steuergerät Vordersitzverstellung
Beifahrerseite mit Memory |
| 24 | 25 | Modul hinten Keyless Go Steuergerät;
Hintere Tür links Keyless Go Steuergerät; Hintere Tür rechts Keyless Go Steuergerät. |
| 25 | 20 | Standheizung (STH) |
| 5 | Weiterhin durch Polyswitch-Sicherung geschützt
für Standheizung: STH Funkfernbedienungsempfänger. |
|
| 26 | 7,5 | CD-Wechsler |
| 27 | – | Reserve |
| 28 | 15 | Radio |
| 5 | Radio-Bedienfeld und Navigationseinheit;
Serviceeinheit, Display und COMAND-Steuergerät. |
|
| 29 | 7,5 | Lenksäulenmodul;
Drehschalter Scheinwerfer; EIS [EZS] Steuergerät. |
| 30 | 7,5 | Datenverbindungsanschluss |
| 31 | 5 | Oberes Zentralsteuergerät;
Relais zur Deaktivierung intermittierender Lasten (bis 2007). |
| 32 | 30 | Steuergerät hintere Tür links |
| 33 | 30 | Steuergerät vordere Tür links |
| 34 | 30 | Steuergerät Vordersitzverstellung
Fahrerseite, mit Memory. |
| 35 | 5 | WSS (Gewichtserkennungssystem) Steuergerät |
| 36 | 25 | HS [SIH] und Sitzbelüftungssteuergerät;
SAM Steuergerät rechts. |
| 37 | 15 | AIRmatic mit ADS Steuergerät |
| 38 | 7,5 | NECK-PRO Kopfstützenrelais |
| 39 | 5 | Unteres Bedienfeld |
| 40 | 10 | HS [SIH] und Sitzbelüftungssteuergerät |
| 41 | 5 | Zentrales Gateway-Steuergerät |
| 42 | 7,5 | ME-SFI [ME] Steuergerät
SAM Steuergerät Fahrerseite mit Sicherungs- und Relaismodul. |

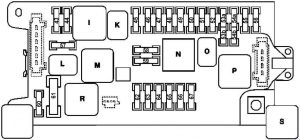

Sicherungskasten im Motorraum
| Nummer | Amp [A] | Beschreibung |
| 43 | 15 | Gilt für M156, M272, M273:
ME-SFI [ME] Steuergerät; SAM Steuergerät hinten mit Sicherungs- und Relaismodul; Gilt für M642: CDI Steuergerät; SAM Steuergerät hinten mit Sicherungs- und Relaismodul; Gilt für M113: ME-SFI [ME] Steuergerät; SAM Steuergerät hinten mit Sicherungs- und Relaismodul; Kraftstoffpumpenrelais; Luftinjektionsrelais. |
| 44 | 15 | Gilt für M642:
CDI Steuergerät. |
| 45 | 7,5 | AIRmatic mit ADS Steuergerät |
| 46 | 7,5 | Automatikgetriebe mit 5 Gängen (NAG):
ETC [EGS] Steuergerät; Automatikgetriebe mit 7 Gängen: Elektrisches Steuergerät (VGS). |
| 47 | 5 | ESP Steuergerät |
| 48 | 7,5 | Steuergerät Rückhaltesysteme |
| 49 | 7,5 | Notspannungsaufroller vorne links (ab 2007);
Notspannungsaufroller vorne rechts (ab 2007); Steuergerät Sicherheitssysteme (bis 2007); Beifahrersitzbelegung und Kindersitzerkennungssensor (bis 2007); NECK-PRO Kopfstützenrelais (2006). |
| 50 | 5 | VICS Stromversorgungstrennpunkt |
| 51 | 5 | – |
| 52 | 7,5 | Handschuhfachbeleuchtung mit Schalter;
Kombiinstrument; Drehschalter Scheinwerfer; Scheinwerfer Bi-Xenon: Steuergerät Scheinwerfer-Leuchtweitenregulierung. |
| 53a | 15 | Hupenrelais |
| 53b | 15 | Hupenrelais |
| 54a | 15 | Beleuchteter Zigarettenanzünder |
| 54b | 15 | Beleuchteter Zigarettenanzünder |
| 55 | 7,5 | ICS Stromversorgungstrennpunkt |
| 56 | 40 | Wischermotor |
| 57 | 25 | Gilt für M156, M272, M273:
ME-SFI [ME] Steuergerät; SAM Steuergerät hinten mit Sicherungs- und Relaismodul; Gilt für Motor M642: CDI Steuergerät; SAM Steuergerät hinten mit Sicherungs- und Relaismodul. |
| 58 | 15 | Gebläsesteuerventil (bis 2007);
Gilt für Motor 272: AAC mit integrierter Zusatzlüftermotorsteuerung (bis 2007); USA-Version: Tankverschlussventil mit Aktivkohle (bis 2007); Aktivkohlefilter-Absperrventil (bis 2007); Gilt für Motor 642: CDI Steuergerät (2006) Gilt für Motor M113, M156, M272, M273: Zündspule Zylinder 1 Zündspule Zylinder 2 Zündspule Zylinder 3 Zündspule Zylinder 4 Zündspule Zylinder 5 Zündspule Zylinder 6 Zündspule Zylinder 7 Zündspule Zylinder 9 Gilt für Motor M113: O2-Sensor links nach TWC [CAT]; O2-Sensor rechts nach TWC [CAT]. |
| 59 | 15 | Anlasserrelais |
| 60 | 10 | Gilt für Motor 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG):
Ölkühlerlüfter. |
| 61 | 40 | Elektrische Luftpumpe |
| 62 | 30 | Reserve-Relais |
| 63 | 15 | – |
| 64 | 7,5 | Drehschalter Scheinwerfer;
Bedien- und Steuergerät Komfort-Klimaautomatik; Kombiinstrument (bis 2007); AAC [KLA] Bedien- und Steuergerät (bis 2007). |
| 65 | 20 | EIS [EZS] Steuergerät;
Elektrisches Lenkradschloss-Steuergerät. |
| 66 | 7,5 | Gilt für Fahrzeuge mit Linkslenkung:
Rechte Scheinwerfergruppe vorne; Gilt für Fahrzeuge mit Rechtslenkung: Linke Scheinwerfergruppe vorne; Gruppe Bi-Xenon-Scheinwerfer: HRA Leistungsmodul |
| 67 | 10 | Bremslichtschalter |
| Relais |
||
| J | Relais 87, Motor |
|
| K | Relais Klemme 87, Fahrwerk | |
| L | Anlasserrelais | |
| M | Reserve-Relais | |
| N | Relais Klemme 15 | |
| O | Hupenrelais | |
| P | Relais Klemme 15R | |
| R | Luftpumpenrelais
(außer Motor 113.990 (CLS 55 AMG) und 156.983 (CLS 63 AMG)); Ölkühlerlüfterrelais (nur Motor 113.990 (CLS 55 AMG) und 156.983 (CLS 63 AMG)). |
|
| S | AIRmatic Relais (Halb-Luftfederung) | |
Sicherungskasten vorne
Vorderseite
Rückseite
| Nr. | Amp [A] | Beschreibung |
| 68 | 200 | PTC-Widerstandsverstärker (ab 1.6.06) |
| 69 | 150 | – |
| 70 | 150 | Zusatzbatterie-Relais (bis 31.5.06) |
| 71 | 150 | AAC mit integrierter Zusatzlüftermotorsteuerung |
| 72 | 50 | SBC Hydraulikeinheit (bis 31.5.06) ESP Steuergerät (ab 1.6.06) |
| 73 | 40 | SBC Hydraulikeinheit (bis 31.5.06) ESP Steuergerät (ab 1.6.06) |
| 74 | 40 | AIRmatic Relais |
| 75 | 40 | SAM Steuergerät rechts |
| 76 | 40 | Notspannungsaufroller vorne rechts (ab 1.6.06) |
| 77 | 40 | Heizsystem-Umlaufeinheit |
Sicherungskasten hinten
Vorne
Rückseite
| Nummer | Amp [A] | Beschreibung |
| 78 | 200 | SAM Steuergerät Fahrerseite mit
Sicherungs- und Relaismodul |
| 79 | 200 | SAM Steuergerät hinten mit Sicherungs- und
Relaismodul |
| 80 | 150 | SAMcontrol Steuergerät mit Sicherungs- und
Relaismodul |
| 81 | 150 | Sicherungskasten innen |
| 82 | 150 | AMG-Fahrzeuge:
FP-Sicherung (F82A); Luftinjektionssicherung (F82B). |
| F82A | 30 | Steuergerät linke Kraftstoffpumpe;
Steuergerät rechte Kraftstoffpumpe. |
| F83B | 40 | Luftinjektionsrelais |
| 83 | 30 | – |
| 84 | 5 | Batteriesensor (ab 2007);
Batteriesteuergerät (bis 2007). |
| 85 | 5 | Sprachsteuerungssystem (VCS [SBS]);
Universelle tragbare Schnittstelle CTEL (UPCI [UHI]); Japanische Version: GPS-Empfänger-Steuergerät; Mikrofon-Kit-Steuergerät; USA-Version: E-Netz Datenkompensator. |
| 86 | 5 | USA-Version:
SDAR Steuergerät (bis 2007). |
| 87 | 30 | Luftpumpe für dynamische Sitzsteuerung |
| 88 | 30 | TLC [HDS] Steuergerät |
| 89 | 40 | – |
| 90 | 40 | Notspannungsaufroller vorne links
(Stand 2007) |
| 91 | 30 | Gilt für Motor 272.985:
Kraftstoffpumpensteuergerät (Stand 2007) |
Über den Mercedes-Benz CLS W219 (2004-2010)
Der Mercedes-Benz CLS W219, produziert von 2004 bis 2010, ist ein luxuriöses viertüriges Coupé, das Eleganz mit Leistung verbindet. Dieses Modell ist bekannt für sein stilvolles Design und innovative Technologien, die Komfort und Sicherheit auf höchstem Niveau bieten. Unter der Haube verbergen sich verschiedene Motoroptionen, darunter Benzin- und Dieselversionen, die eine breite Palette an Leistung von sparsamen Varianten bis hin zu leistungsstarken AMG-Modellen bieten. Der Innenraum des Fahrzeugs ist mit hochwertigen Materialien und fortschrittlichen Funktionen ausgestattet, die eine komfortable Fahrt für Fahrer und Passagiere gewährleisten.
Sicherungskastenbelegung Mercedes-Benz CLS W219
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz CLS W219, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion aller elektrischen Komponenten des Fahrzeugs.
