Mercedes-Benz GLC X253/C253 (2015-2019…) – Sicherungskasten
Mercedes-Benz GLC x253 – Sicherungskastenbelegung
Baujahr: 2015, 2016, 2017, 2018, 2019.
GLC250, GLC300, GLC350, GLC43, GLC63
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes GLC x253 sind die Sicherungen #445 (Steckdose im Kofferraum), #446 (Zigarettenanzünder vorne, Steckdose innen) und #447 (Steckdose in der Mittelkonsole hinten rechts) im Kofferraum.
Sicherungskasten im Kofferraum

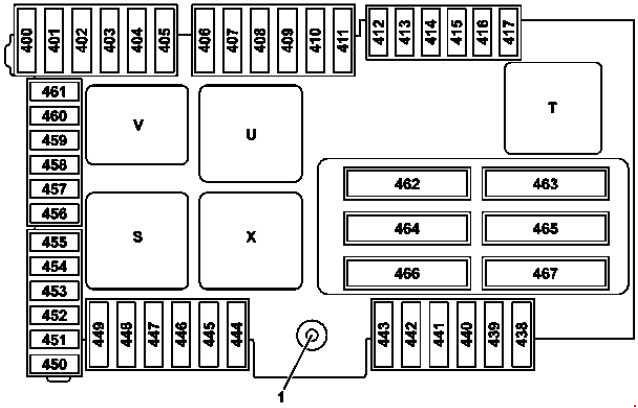

Version 1
Version 2
1 – Klemme 30 „E1“ Stromversorgung
2 – Klemme 30g „E2“ Stromversorgung
| Nummer | Ampere [A] | Beschreibung |
| 400 | 25 | BlueTEC: AdBlue ® Steuergerät |
| 401 | 15 | BlueTEC: AdBlue ® Steuergerät |
| 402 | 20 | BlueTEC: AdBlue ® Steuergerät |
| 403 | 30 | Gültig bis 30.11.2015:
Beifahrersitz, Schalter für teilelektrische Sitzverstellung |
| 25 | Gültig ab 01.12.2015:
Beifahrersitz, Schalter für teilelektrische Sitzverstellung |
|
| 404 | 30 | Gültig bis 30.11.2015:
Fahrersitz, Schalter für teilelektrische Sitzverstellung |
| 25 | Gültig ab 01.12.2015:
Fahrersitz, Schalter für teilelektrische Sitzverstellung |
|
| 405 | – | Reserve |
| 406 | 30 | Türsteuergerät vorne links |
| 407 | – | Reserve |
| 408 | 30 | Türsteuergerät hinten rechts |
| 409 | – | Reserve |
| 410 | 5 | Funkempfänger für Standheizung;
Antennenschalter für Telefon und Standheizung. |
| 411 | 30 | Notspannungsaufroller-Steuergerät links |
| 412 | 7,5 | Hybrid:
Batteriemanagementsystem-Steuergerät |
| 413 | 5 | Kofferraumdeckel-Steuergerät |
| 414 | 5 | Tuner-Modul |
| 415 | 5 | Kameraschutz-Steuergerät;
Duftgenerator. |
| 416 | 7,5 | Mobiltelefon-Antennenverstärker / -kompensator
Mobiltelefon-Kontaktplatte |
| 417 | 5 | 360°-Kamera-Steuergerät;
Rückfahrkamera. |
| 418 | 5 | Steuergerät für Sitzheizung hinten;
AIRSCARF-Steuergerät. |
| 419 | 5 | Steuergerät für Lordosenstützenverstellung Beifahrersitz |
| 420 | 5 | Steuergerät für Lordosenstützenverstellung Fahrersitz |
| 421 | – | Reserve |
| 422 | – | Reserve |
| 423 | 5 | Audio-System-Verstärker-Steuergerät |
| 424 | 15 | AIR BODY CONTROL Plus Steuergerät;
Betrifft Motor 276: Motorgeräusch-Steuergerät. |
| 425 | – | Reserve |
| 426 | – | Reserve |
| 427 | – | Reserve |
| 428 | – | Reserve |
| 429 | – | Reserve |
| 430 | – | Reserve |
| 431 | 25 | Multifunktionsfahrzeug-Steuergerät für Sonderzwecke |
| 432 | 25 | Multifunktionsfahrzeug-Steuergerät für Sonderzwecke |
| 433 | 20 | Anhängererkennungs-Steuergerät |
| 434 | 30 | Anhängererkennungs-Steuergerät |
| 435 | 25 | Anhängererkennungs-Steuergerät |
| 436 | 15 | Anhängererkennungs-Steuergerät |
| 437 | 25 | Anhängererkennungs-Steuergerät |
| 438 | 30 | DC/AC-Wandler-Steuergerät |
| 439 | – | Reserve |
| 440 | 30 | Steuergerät für Sitzheizung hinten;
AIRSCARF-Steuergerät. |
| 441 | 30 | AIRSCARF-Steuergerät |
| 442 | 25 | Stromversorgungs-Steuergerät |
| 443 | 30 | Notspannungsaufroller-Steuergerät vorne rechts |
| 444 | 15 | Elektrischer Anschluss Tablet-PC |
| 445 | 15 | Steckdose im Kofferraum |
| 446 | 15 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Steckdose im Fahrzeuginnenraum. |
| 447 | 15 | 12V-Steckdose in der rechten Mittelkonsole |
| 448 | 10 | Gültig für Getriebe 722, 725:
Startkondensator |
| 449 | 5 | Betrifft Motor 626:
Kraftstofffilterpatrone mit integrierter Heizung; Hybrid: Geräuschgenerator. |
| 450 | 5 | Steuergerät SAM hinten |
| 451 | 5 | Stromversorgungs-Steuergerät;
BlueTEC: AdBlue ® Steuergerät. |
| 452 | 5 | Integrierter Radarsensor Heckstoßfänger rechts; Integrierter Radarsensor Heckstoßfänger links; Zentraler Radarsensor Heckstoßfänger; Externer Radarsensor Heckstoßfänger rechts; Externer Radarsensor Heckstoßfänger links. |
| 453 | 5 | Radarsensor Frontstoßfänger links;
Radarsensor Frontstoßfänger rechts; COLLISION PREVENTION ASSIST Controller. |
| 454 | 7,5 | Gültig für Getriebe 722:
Vollintegriertes Getriebesteuergerät |
| 5 | BlueTEC:
AdBlue ® Steuergerät |
|
| 455 | 5 | DC/AC-Wandler-Steuergerät |
| 456 | 5 | Radarsensor vorne mit großer Reichweite;
DISTRONIC-Steuergerät. |
| 457 | 5 | Hybrid: Leistungselektronik-Steuergerät; DC/DC-Wandler-Steuergerät; Leistungselektronik-Steuergerät. |
| 458 | 5 | Schaltmodul hinten |
| 459 | 5 | Hybrid:
Ladegerät |
| 460 | 10 | KEYLESS-GO Steuergerät |
| 461 | 5 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO |
| 462 | 40 | Audio-System-Verstärker-Steuergerät |
| 463 | 30 | Heckscheibenheizung über Heckscheiben-Entstörkondensator |
| 464 | 40 | Kofferraumabdeckung-Steuergerät Heckklappen-Steuergerät |
| 465 | 40 | SAM-Steuergerät hinten |
| 466 | 40 | SAM-Steuergerät hinten |
| 467 | 40 | Betrifft Motor 626:
Kraftstofffilterpatrone mit integrierter Heizung |
| Relais |
||
| S | Relais 15 Fahrzeuginnenraum |
|
| T | Relais Heckscheibenheizung | |
| U | Getränkehalter in der zweiten Sitzreihe und Steckdosenrelais | |
| V | BlueTEC: AdBlue ® Relais | |
| X | 1. Sitzreihe / Kofferraumkühlschrank und Steckdosenrelais | |
| Y | Reserve-Relais | |
| ZR1 | Gültig für Motor 626:
Kraftstofffilterheizungsrelais |
|
| ZR2 | Reserve-Relais | |
| ZR3 | Reserve-Relais | |

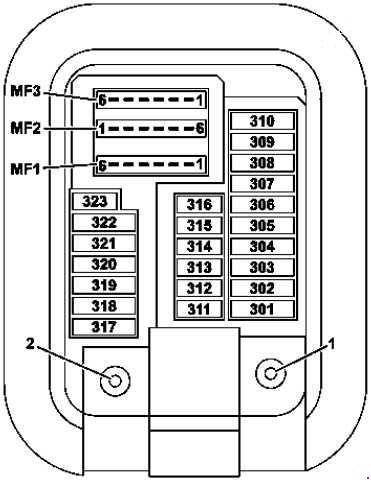

Vier Sicherungen im Beifahrerfußraum
| Nummer | Ampere [A] | Beschreibung |
| 301 | 5 | Hybrid:
Pyrofuse über Hochspannungsschalter |
| 302 | 30 | Türsteuergerät vorne rechts |
| 303 | 30 | Türsteuergerät hinten links |
| 304 | 20 | Gültig für Getriebe 722:
Intelligentes Servomodul für DIRECT SELECT (A80) |
| 305 | 30 | Fahrersitz-Steuergerät;
Sitzheizungs-Steuergerät Fahrersitz; Sitzheizungs-Steuergerät Vordersitz. |
| 306 | 30 | Beifahrersitz-Steuergerät;
Sitzheizungs-Steuergerät Beifahrersitz; Sitzheizungs-Steuergerät Vordersitz. |
| 307 | – | Reserve |
| 308 | 30 | US-Version:
Elektrischer Anschluss der elektrischen Bremssteuerung |
| 309 | 10 | Steuergerät für Warnanschluss-System |
| 5 | HERMES-Steuergerät;
Kommunikationsmodul für Telematikdienste. |
|
| 310 | – | Reserve |
| 311 | 10 | Elektronischer Booster-Lüfterregler |
| 312 | 10 | Steuergerät für hängendes Bedienfeld |
| 313 | 10 | Hybrid: DC/DC-Wandler-Steuergerät |
| 314 | – | Reserve |
| 315 | 5 | Antriebsstrang-Steuergerät;
Betrifft Dieselmotor: CDI-Steuergerät; Betrifft Benzinmotor: ME-SFI-Steuergerät. |
| 316 | 7,5 | Steuergerät für zusätzliches Rückhaltesystem |
| 317 | 7,5 | Panoramadach-Steuergerät;
Schiebedach-Steuergerät. |
| 318 | 20 | Standheizungs-Steuergerät |
| 319 | 5 | Hybrid:
Hochspannungs-PTC-Heizung |
| 320 | 15 | AIR BODY CONTROL Steuergerät |
| 321 | 5 | Japanische Version:
Steuergerät für Kurzstreckenkommunikation. |
| 322 | 20 | Haupteinheit |
| 323 | 5 | Parksystem-Steuergerät |
| MF1 / 1 | 7,5 | Display Audio / COMAND Lüftermotor Audiogerät |
| MF1 / 2 | 7,5 | Multifunktions-Stereokamera;
Multifunktions-Monokamera. |
| MF1 / 3 | 7,5 | Regen- und Lichtsensor mit Zusatzfunktionen;
Controller am Bedienfeld. |
| MF1 / 4 | 7,5 | Fahrersitz-Steuergerät;
Sitzheizungs-Steuergerät Fahrersitz; Sitzheizungs-Steuergerät Vordersitz. |
| MF1 / 5 | 7,5 | Beifahrersitz-Steuergerät;
Sitzheizungs-Steuergerät Beifahrersitz; Sitzheizungs-Steuergerät Vordersitz. |
| MF1 / 6 | 7,5 | Steuergerät für Lenkradlampenmodul |
| MF2 / 1 | 5 | Notspannungsaufroller-Steuergerät vorne links |
| MF2 / 2 | 5 | Bedienfeld Audio / COMAND;
Touchpad. |
| MF2 / 3 | 5 | Notspannungsaufroller-Steuergerät vorne rechts |
| MF2 / 4 | 5 | Head-up-Display |
| MF2 / 5 | 5 | Multimedia-Anschluss-Steuergerät |
| MF2 / 6 | 5 | Hybrid: Elektrischer Kühlmittelkompressor |
| MF3 / 1 | 5 | Rückmeldung, Klemme 30g, SAM-Steuergerät vorne |
| MF3 / 2 | 5 | Radarsensor-Steuergerät |
| MF3 / 3 | – | Reserve |
| MF3 / 4 | 5 | Tastergruppe Armaturenbrett Fahrerseite |
| MF3 / 5 | 5 | Klimaanlagen-Steuergerät hinten |
| MF3 / 6 | 5 | Klimaanlagen-Steuergerät hinten |

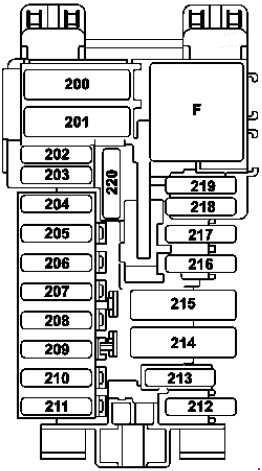

Vier Sicherungen im Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
| 200 | 50 | SAM-Steuergerät vorne |
| 201 | 40 | SAM-Steuergerät vorne |
| 202 | 5 | Warnsirene |
| 203 | 20 | Gültig mit Getriebe 716:
Elektrische Lenkradverriegelung |
| 204 | 5 | Diagnoseanschluss |
| 205 | 7,5 | Elektronisches Zündsteuergerät |
| 206 | 5 | Analoguhr |
| 207 | 15 | Klimaanlagen-Steuergerät |
| 208 | 7,5 | Kombiinstrument |
| 209 | 5 | Klimaanlagen-Bedienfeld;
Oberes Bedienfeld. |
| 210 | 10 | Steuergerät für Lenkradlampenmodul |
| 211 | 25 | Reserve |
| 212 | 5 | Reserve |
| 213 | 5 | Elektronisches Stabilitätsprogramm-Steuergerät |
| 214 | 30 | Reserve |
| 215 | – | Reserve |
| 216 | 7,5 | Glühlampe im Handschuhfach |
| 217 | 5 | Japanische Version:
Steuergerät für dedizierte Kurzstreckenkommunikation |
| 218 | 7,5 | Steuergerät für zusätzliches Rückhaltesystem |
| 219 | 5 | Steuergerät für Gewichtserkennungssystem (WSS) |
| 220 | – | Reserve |
| Relais | ||
| F | Relais, Klemme 15R | |
Vier Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 100 | 40 | Hybrid:
Vakuumpumpe |
| 101 | 15 | Verbindungsglied, Klemme 87/2 |
| 102 | 20 | Verbindungsglied, Klemme 87/1 |
| 103 | 15 | Verbindungsglied, Klemme 87/4 |
| 104 | 15 | Verbindungsglied, Klemme 87/3 |
| 105 | 15 | Betrifft Getriebe 722.9 (außer 722.930):
Steuergerät für Zusatzölpumpe Automatikgetriebe |
| 106 | – | Reserve |
| 107 | 60 | Gültig für Motor 274.9:
Elektrische Kühlmittelpumpe |
| 108 | 20 | Statischer LED-Scheinwerfer:
Rechter Scheinwerfer; Performance LED-Scheinwerfer, dynamischer LED-Scheinwerfer: |
| 109 | 30 | Wischermotor |
| 110 | 20 | Statischer LED-Scheinwerfer:
Linker Scheinwerfer; Performance LED-Scheinwerfer, dynamischer LED-Scheinwerfer: |
| 111 | 30 | Starten |
| 112 | 15 | Hybrid: Gaspedalsensor |
| 113 | – | Reserve |
| 114 | 40 | AIR BODY CONTROL Kompressor |
| 115 | 15 | Fanfare und rechter Horn |
| 116 | – | Reserve |
| 117 | – | Reserve |
| 118 | 5 | Hybrid:
Elektronisches Stabilitätsprogramm-Steuergerät |
| 119 | 15 | Verbindungsglied Klemme 87 C2 |
| 120 | 5 | Verbindungsglied Klemme 87 C1 |
| 121 | 5 | Elektronisches Steuergerät für das Stabilitätsprogramm |
| 122 | 5 | CPC-Relais |
| 123 | – | Reserve |
| 124 | – | Reserve |
| 125 | 5 | SAM-Frontsteuergerät |
| 126 | 5 | Antriebsstrang-Steuergerät;
Betrifft Dieselmotor: CDI-Steuergerät; Betrifft Benzinmotor: ME-SFI-Steuergerät. |
| 127 | 5 | Hybrid:
Spannungsabfallbegrenzer |
| 128 | 5 | Linke Frontscheinwerfergruppe und Außenscheinwerferschalter |
| 129 | 30 | Hybrid:
Anlasserrelaisstromkreis 50 |
| 129A | 30 | Hybrid:
Anlasserrelaisstromkreis 50 |
| Relais |
||
| G | Relais 15 im Motorraum |
|
| H | Anlasserrelais 50 | |
| I | Hybrid:
Vakuumpumpenrelais (+) |
|
| J | CPC-Relais | |
| K. | Gültig für Getriebe 722.9 (außer 722.930):
Ölpumpenrelais |
|
| L | Hupenrelais | |
| M | Heizrelais für Scheibenwischer-Parkposition | |
| N | Relaisstromkreis 87 M. | |
| O | Hybrid:
Anlasserrelaisstromkreis 15 |
|
| P | Gültig mit Motor 274,9:
Kühlmittelpumpenrelais |
|
| Q | Hybrid:
Vakuumpumpenrelais (-) |
|
| R | AIR BODY CONTROL Relais | |
