Mercedes-Benz C-Klasse W205 (2014-2018) – Sicherungskasten
Mercedes-Benz C-Klasse W205 (2014-2018) – Sicherungskastenbelegung
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes C-Klasse W205 (2014-2018) ist die Sicherung 446 im Sicherungskasten

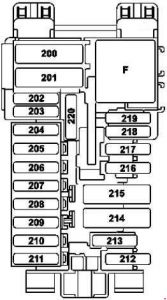

Sicherungskasten im Armaturenbrett
| Nummer | [A] | Vorderes SAM-Steuergerät |
| 200 | 50 | Vorderes SAM-Steuergerät |
| 201 | 40 | Vorderes SAM-Steuergerät |
| 202 | 5 | Alarmsirene ATA [EDW] / Abschleppschutz / Innenraumschutz-Steuergerät (A205) |
| 203 | 20 | Gültig mit Getriebe 716: Elektrische Lenkungsverriegelung |
| 204 | 5 | Diagnosestecker |
| 205 | 7,5 | Elektronisches Zündsteuergerät |
| 206 | 5 | Analoge Uhr |
| 207 | 15 | Klimaanlagen-Steuergerät |
| 208 | 7,5 | Kombiinstrument |
| 209 | 5 | Steuergerät für Betriebsklima Steuergerät für oberes Bedienfeld |
| 210 | 5 | Steuergerät für Lenklichtmodul |
| 211 | 25 | AMG: Steuergerät für elektronisches Stabilitätsprogramm |
| 212 | 5 | ab 01.06.2016: Antennenschalter für Telefon und Standheizung |
| 213 | 5 | Steuergerät für elektronisches Stabilitätsprogramm |
| 214 | 30 | AMG: Steuergerät für elektrische Feststellbremse |
| 215 | – | Reserve |
| 216 | 7,5 | Glühlampe im Handschuhfach |
| 217 | 5 | Japanische Version: Steuergerät für Kurzstreckenkommunikation |
| 218 | 7,5 | Steuergerät für Rückhaltesystem |
| 219 | 5 | Steuergerät für Gewichtserkennungssystem (WSS) |
| 220 | – | Reserve |
| Relais | ||
| D | Relais, Klemme 15R | |

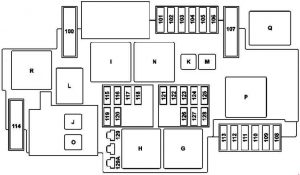

Sicherungskastenbelegung im Motorraum
| Nummer | [A] | Beschreibung |
| 100 | 40 | Hybrid: Vakuumpumpe |
| 101 | 15 | Gültig außer AMG: Verbindungsflansch, Klemme 87/2 |
| 20 | AMG: Verbindungsflansch, Klemme 87/2 | |
| 102 | 20 | Gültig außer AMG: Verbindungsflansch, Klemme 87/1 |
| 25 | AMG: Verbindungsflansch, Klemme 87/1 | |
| 103 | 15 | Gültig außer AMG: Verbindungsflansch, Klemme 87/4 |
| 20 | AMG: Verbindungsflansch, Klemme 87/4 | |
| 104 | 15 | Gültig außer AMG: Verbindungsflansch, Klemme 87/3 |
| 20 | AMG: Verbindungsflansch, Klemme 87/3 | |
| 105 | 15 | Gültig für Getriebe 722.9 (außer 722.930): Steuergerät für Zusatz-Automatikgetriebe-Ölpumpe |
| 106 | – | Reserve |
| 107 | 60 | Gültig mit Motor 274.9: Elektrische Kühlmittelpumpe |
| 108 | 20 | Statisches LED-Licht: rechtes Vorderlicht Hochleistungs-LED-Licht, dynamisches LED-Licht: linkes Vorderlicht rechtes Vorderlicht |
| 109 | 30 | Scheibenwischermotor |
| 110 | 20 | Statisches LED-Licht: linkes Vorderlicht |
| Hochleistungs-LED, dynamisches LED-Licht: linkes Vorderlicht rechtes Vorderlicht |
||
| 111 | 30 | Starten |
| 112 | 15 | Hybrid: Gaspedalsensor |
| 113 | – | Reserve |
| 114 | 40 | AIRmatic Kompressor |
| 115 | 15 | Hupe und Hupe rechts |
| 116 | – | Reserve |
| 117 | – | Reserve |
| 118 | 5 | Hybrid: Steuergerät für elektronisches Stabilitätsprogramm |
| 119 | 15 | Klemme 87 C2 Verbindungsflansch |
| 120 | 5 | Gültig außer AMG: Verbindungsflansch Klemme 87 C1 |
| 15 | AMG: Verbindungsflansch Klemme 87 C1 | |
| 121 | 5 | Elektronisches Stabilitätsprogramm-Steuergerät |
| 122 | 5 | CPC-Relais |
| 123 | – | Reserve |
| 124 | – | Reserve |
| 125 | 5 | Vorderes SAM-Steuergerät |
| 126 | 5 | Steuergerät der Gruppe Antriebssystem Betrifft Dieselmotor: CDI-Steuergerät Betrifft Benzinmotor: ME-SFI-Steuergerät |
| 127 | 5 | Hybrid: Spannungsabfallbegrenzer |
| 128 | 5 | Linke Frontscheinwerfergruppe und Außenlichtschalter |
| 129 | 30 | Hybrid: Startrelais Klemme 50 |
| 129A | 30 | Hybrid: Startrelais Klemme 50 |
| Relais | ||
| C | Relais 15 im Motorraum | |
| H | Relais 50 Starten | |
| I | Hybrid: Vakuumpumpenrelais (+) | |
| J | CPC-Relais | |
| K. | Gültig für Getriebe 722.9 (außer 722.930): Ölpumpenrelais | |
| L | Hupenrelais | |
| M | Relais für Scheibenwischer-Ruhestellungsheizung | |
| N | Relais Klemme 87 M. | |
| O | Hybrid: Startrelais Klemme 15 | |
| P | Gültig mit Motor 274.9: Kühlmittelpumpenrelais | |
| Q | Hybrid: Vakuumpumpenrelais (-) | |
| R | AIRmatic Relais | |

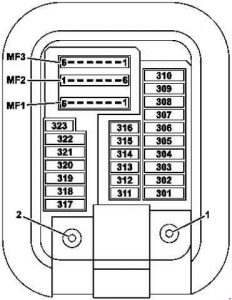

Sicherungskasten im Beifahrerfußraum
| Nummer | [A] | Beschreibung |
| 301 | 5 | Hybrid: Pirofuoco über Hochspannungsschalter |
| 302 | 30 | Rechter Vordertürantrieb |
| 303 | 30 | W205, S205, V205: Linker Hintertürantrieb A205, C205: Hinterer Antrieb |
| 304 | 20 | Gültig für Getriebe 722: Intelligentes Servomodul für DIRECT SELECT |
| 305 | 30 | Sitzversteller Fahrersitzheizung Fahrersitzheizung Vordersitzheizung |
| 306 | 30 | Beifahrersitzversteller Beifahrersitzheizung Beifahrersitzheizung Vordersitzheizung |
| 307 | 5 | AMG: Aktives Motorsteuergerät |
| 308 | 30 | US-Version: elektrischer Anschluss für elektrische Bremssteuerung |
| 309 | 10 | Steuergerät für Alarmanlage |
| 5 | HERMES-Steuergerät Kommunikationsmodul für Telematikdienste |
|
| 310 | 20 | AMG: Aktives Motorsteuergerät |
| 311 | 10 | Elektronischer Booster-Lüfterregler |
| 312 | 10 | Steuergerät für hängendes Bedienfeld |
| 313 | 10 | Hybrid: Steuergerät für Leistungselektronik |
| 314 | 5 | AMG: Elektronisches Differenzialsteuergerät |
| 315 | 5 | Steuergerät der Gruppe Antriebssystem Betrifft Dieselmotor: CDI-Steuergerät Betrifft Benzinmotor: ME-SFI-Steuergerät |
| 316 | 7,5 | Steuergerät für Rückhaltesystem |
| 317 | 30 | Panoramadach-Steuermodul. Schiebedach-Steuermodul |
| 318 | 20 | Standheizungs-Steuergerät |
| 319 | 5 | Hybrid: Hochspannungs-PTC-Heizung |
| 320 | 25 | AIRMATIC-Steuergerät Steuergerät mit adaptivem Fahrwerkssystem |
| 321 | 5 | Japanische Version: Steuergerät für Kurzstreckenkommunikation |
| 322 | 20 | Haupteinheit |
| 323 | 5 | Steuergerät für Parksystem |
| MF1 / 1 | 7,5 | Audio / COMAND Display Lüftermotor Audiogerät |
| MF1 / 2 | 7,5 | Multifunktions-Stereokamera Multifunktionskamera monophon |
| MF1 / 3 | 7,5 | Regen-/Lichtsensor mit Zusatzfunktionen W205, S205, V205: Hängendes Bedienfeld |
| MF1 / 4 | 7,5 | Sitzsteuergerät Fahrersitzheizung Fahrersitzheizung Vordersitzheizung |
| MF1 / 5 | 7,5 | Beifahrersitzsteuergerät Beifahrersitzheizung Beifahrersitzheizung Vordersitzheizung |
| MF1 / 6 | 7,5 | Steuergerät für Lenklichtmodul |
| MF2 / 1 | 5 | Reversibler Seilzug vorne links für Notspannung |
| MF2 / 2 | 5 | Audio / COMAND Bedienfeld Touchpad |
| MF2 / 3 | 5 | Reversibler Seilzug vorne rechts für Notspannung |
| MF2 / 4 | 5 | Head-up-Display |
| MF2 / 5 | 5 | Multimedia-Verbindungseinheit |
| MF2 / 6 | 5 | Hybrid: elektrischer Kältemittelkompressor |
| MF3 / 1 | 5 | Rückmeldung, Klemme 30g, vorderes SAM-Steuergerät |
| MF3 / 2 | 5 | Steuergerät für Radarsensoren |
| MF3 / 3 | – | Reserve |
| MF3 / 4 | 5 | Tastengruppe im Armaturenbrett auf der Fahrerseite |
| MF3 / 5 | 5 | Klimaanlagen-Steuergerät hinten |
| MF3 / 6 | 5 | Steuergerät für Reifendrucküberwachung |

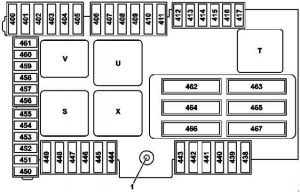

Sicherungskastenbelegung im Kofferraum
Version 1
Version 2
1 – Stromversorgung Klemme 30 „E1“
2 – Stromversorgung Klemme 30g „E2“
| Nummer | [A] | Beschreibung |
| 400 | 25 | BlueTEC: AdBlue ® Steuergerät |
| 401 | 15 | BlueTEC: AdBlue ® Steuergerät |
| 402 | 20 | BlueTEC: AdBlue ® Steuergerät |
| 403 | 30 | Gültig bis 30.11.2015: Beifahrersitz, Teilstrom-Sitzverstellschalter |
| 25 | Gültig ab 01.12.2015: Beifahrersitz, Teilstrom-Sitzverstellschalter | |
| 404 | 30 | Gültig bis 30.11.2015: Fahrersitz, Teilstrom-Sitzverstellschalter |
| 25 | Gültig ab 01.12.2015: Fahrersitz, Teilstrom-Sitzverstellschalter | |
| 405 | – | Reserve |
| 406 | 30 | Vordertürsteuergerät links |
| 407 | – | Reserve |
| 408 | 30 | W205, S205, V205: Steuergerät Hintertür rechts A205, C205: Hecksteuergerät |
| 409 | – | Reserve |
| 410 | 5 | Funkempfänger für Standheizung Antennenschalter für Telefon und Standheizung |
| 411 | 30 | Winde reversibel vorne links für Notstromversorgung |
| 412 | 7,5 | Hybrid: Batteriemanagementsystem-Steuergerät |
| 413 | 5 | Kofferraumdeckel-Steuergerät |
| 414 | 5 | Tuner-Modul |
| 415 | 5 | Kameraabdeckungs-Steuergerät Duftgenerator |
| 416 | 7,5 | Antennenverstärker / -kompensator Telefonsystem Mobiltelefon-Kontaktplatte |
| 417 | 5 | 360°-Kamera-Steuergerät Rückfahrkamera |
| 418 | 5 | Steuergerät Sitzheizung hinten AIRSCARF-Steuergerät |
| 419 | 5 | Steuergerät Lordosenstützenverstellung Beifahrersitz vorne |
| 420 | 5 | Steuergerät Lordosenstützenverstellung Fahrersitz |
| 421 | – | Reserve |
| 422 | – | Reserve |
| 423 | 5 | Audio-System-Verstärker-Steuergerät |
| 424 | 15 | AIR BODY CONTROL Plus Steuergerät Betrifft Motor 276: Motorgeräusch-Steuergerät |
| 425 | – | Reserve |
| 426 | – | Reserve |
| 427 | – | Reserve |
| 428 | – | Reserve |
| 429 | – | Reserve |
| 430 | – | Reserve |
| 431 | 25 | Multifunktions-Sonderfahrzeug-Steuergerät |
| 432 | 25 | Multifunktions-Sonderfahrzeug-Steuergerät |
| 433 | 15 | Anhängererkennungs-Steuergerät |
| 434 | 15 | Anhängererkennungs-Steuergerät |
| 30 | AMG: Steuergerät elektrische Parkbremse | |
| 435 | 25 | Anhängererkennungs-Steuergerät AMG: Elektronisches Differenzial-Steuergerät |
| 436 | 15 | Anhängererkennungs-Steuergerät |
| 437 | 25 | Anhängererkennungs-Steuergerät |
| 438 | 30 | DC/AC-Wandler-Steuergerät |
| 439 | 5 | Tachometer Tachometer mit Spiegel |
| 25 | A205: Steuergerät hinten | |
| 440 | 30 | Steuergerät Sitzheizung hinten AIRSCARF-Steuergerät |
| 441 | 30 | AIRSCARF-Steuergerät |
| 442 | 25 | Stromversorgungs-Steuergerät |
| 443 | 30 | Winde reversibel vorne rechts für Notspannung |
| 444 | 15 | Elektrischer Anschluss Tablet-PC |
| 445 | 15 | S205: Kofferraumsteckdose |
| 446 | 15 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung Steckdose Innenraum |
| 447 | 15 | 12V-Steckdose in der rechten Mittelkonsole |
| 448 | 10 | Gültig für Getriebe 722, 725: Kondensator mit Halteklammer |
| 449 | 5 | Betrifft Motor 626: Kraftstofffiltergehäuse mit integrierter Heizung AMG: Steuergerät elektrische Parkbremse |
| 450 | 5 | Steuergerät hinten SAM |
| 451 | 5 | Stromversorgungs-Steuergerät BlueTEC: AdBlue ® Steuergerät |
| 452 | 5 | Integrierter Radarsensor rechter hinterer Stoßfänger Integrierter Radarsensor linker hinterer Stoßfänger Zentraler Radarsensor hinterer Stoßfänger Externer rechter hinterer Radarsensor Externer linker hinterer Radarsensor |
| 453 | 5 | Radarsensor linker vorderer Stoßfänger Radarsensor rechter vorderer Stoßfänger COLLISION PREVENTION ASSIST Steuergerät |
| 454 | 7,5 | Gültig für Getriebe 722: V vollintegriertes Getriebesteuergerät |
| 5 | Fahrschulpaket: Fußraumbeleuchtungsschalter Pedalbetätigungsüberwachungsschalter BlueTEC: AdBlue ® Steuergerät |
|
| 455 | 5 | DC/AC-Wandler-Steuergerät |
| 456 | 5 | Radarsensor vorne mit großer Reichweite Elektrisches DISTRONIC-Steuergerät |
| 457 | 5 | Hybrid: Leistungselektronik-Steuergerät Batteriemanagementsystem-Steuergerät AMG: Differenzialelektronik-Steuergerät Steuergerät mit aktivem Motorstützsystem |
| 458 | 5 | Schaltmodul hinten |
| 459 | 5 | Hybrid: Ladegerät AMG: AMG-Fahrwerkssteuergerät |
| 460 | 10 | KEYLESS-GO-Steuergerät |
| 461 | 5 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO |
| 462 | 40 | Audio-System-Verstärker-Steuergerät |
| 463 | 30 | W205, S205, V205: Heckscheibenheizung mit Entstörkondensator Heckscheibe A205, C205: Verdeck / elektrischer Anschluss Innenraum |
| 464 | 40 | Kofferraumdeckel-Steuergerät Türsteuergerät |
| 465 | 40 | Steuergerät hinten SAM |
| 466 | 40 | Steuergerät hinten SAM |
| 467 | 40 | Betrifft Motor 626: Kraftstofffiltergehäuse mit integrierter Heizung A205: Steuergerät hinten |
| Relais |
||
| S | Relais 15 Innenraum |
|
| T | Relais Heckscheibenheizung | |
| U | Getränkehalter in der zweiten Sitzreihe und Steckdosenrelais | |
| V | BlueTEC: AdBlue ® Relais | |
| X | 1. Sitzreihe / Kofferraumkühlschrank und Steckdosenrelais | |
| Y | Reserve-Relais | |
| ZR1 | Gültig für Motor 626: Kraftstofffilterheizungsrelais | |
| ZR2 | Reserve-Relais | |
| ZR3 | Reserve-Relais | |
Sicherungskasten innen
F32 / 4k2 – Relais zur Ruhestromabschaltung
| Nummer | [A] | Sicherungsplan Motorraum |
| 1 | – | Sicherungsplan Motorraum |
| 2 | 150 | Hybrid: Relais für Batterie für ECO Start/Stop-Funktion |
| 3 | 40 | Lüfterregler |
| 4 | – | Reserve |
| 5 | 150 | Betrifft Dieselmotor: PTC-Heizungsverstärker |
| 6 | 80 | Sicherungsplan am rechten A-Säule |
| 7 | 150 | Sicherungs- und Relaismodul hinten |
| 8 | – | Reserve |
| 9 | – | Reserve |
| 10 | 60 | Gültig für Getriebe 722, 725: V vollintegriertes Getriebesteuergerät |
| 100 | Hybrid: V vollintegriertes Getriebesteuergerät | |
| 11 | – | Reserve |
| 12 | 40 | Sicherungs- und Relaismodul hinten |
| 13 | 50 | Sicherungsplan am rechten A-Säule |
Über Mercedes-Benz C-Klasse W205 (2014-2018)
Die Mercedes-Benz C-Klasse W205, produziert von 2014 bis 2018, ist bekannt für ihre Eleganz und technische Raffinesse. Dieses Modell bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, was fortschrittliche Infotainment-Systeme und Sicherheitsmerkmale umfasst. Dank ihres Designs und ihrer Fahreigenschaften ist die C-Klasse W205 eine beliebte Wahl unter denen, die ein luxuriöses und gleichzeitig praktisches Fahrzeug suchen.
Sicherungsplan Mercedes-Benz C-Klasse W205
Diese Seite zeigt den Sicherungsplan für die Mercedes-Benz C-Klasse W205, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
