Mercedes-Benz S-Klasse A217 (2014-2018) – Sicherungskasten
Mercedes-Benz S-Klasse A217 (2014-2018) – Sicherungskastenbelegung
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Mercedes S-Klasse A217 (2014-2018) ist die Sicherung 430 und 460 im hinteren Sicherungskasten.

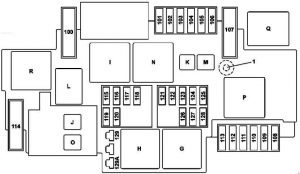

Sicherungskasten und Relais im Motorraum
| Nr. | Beschreibung | Ampere |
| 100 | Hybrid: Vakuumpumpe | 40 |
| 101 | Kupplung, Kreis 87/2 | 15 |
| 102 | Kupplung, Kreis 87/2 | 20 |
| 103 | Stecker, Kreis 87M4 | 15 |
| 104 | Stecker, Kreis 87M3 | 15 |
| 105 | Gültig für Getriebe 722.9: Steuergerät Zusatzölpumpe | 15 |
| 106 | Scheibenwischerheizung | 25 |
| 107 | Betrifft Motoren 277, 279: Elektrischer Anschluss Anlasser / Luftpumpe | 60 |
| 108 | Wichtig für dynamische LED-Scheinwerfer SAE für Rechtsverkehr oder dynamische LED-Scheinwerfer: Optische Gruppe vorne links Optische Gruppe vorne rechts Gültig ohne dynamischen LED-Scheinwerfer SAE für Rechtsverkehr oder dynamischen LED-Scheinwerfer: Optische Gruppe vorne rechts |
20 |
| 109 | Scheibenwischermotor | 30 |
| 110 | Gültig für Code SAE dynamischer LED-Scheinwerfer für Rechtsverkehr oder dynamischer LED-Scheinwerfer: Scheinwerfer vorne links Scheinwerfer vorne rechts Gültig ohne dynamischen LED-Scheinwerfer SAE für Rechtsverkehr oder dynamischen LED-Scheinwerfer: Scheinwerfer vorne links |
20 |
| 111 | Anlasser | 30 |
| 112 | Sicherungs- und Relaismodul Motor | 5 |
| 113 | Reserve | – |
| 114 | Kompressor AIRmatic | 40 |
| 115 | Hupe links Hupe rechts | 15 |
| 116 | Hybrid: Relais Vakuumpumpe | 5 |
| 117 | Reserve | – |
| 118 | Hybrid: Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| 119 | Kupplung, Kreis 87 / C2 | 15 |
| 120 | Kupplung, Kreis 87 / C1 | 7,5 |
| 121 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| 122 | Hybrid: Relais HYBRID | 5 |
| 123 | Steuergerät Nachtsicht-Assistent | 5 |
| 124 | Hybrid: Elektrische Verbindung Innenraum und Motorraum | 5 |
| 125 | Steuergerät vorderes SAM | 5 |
| 126 | Getriebesteuerung Gültig für Dieselmotor: Steuergerät CDI Betrifft Benzinmotor: Steuergerät ME-SFI [ME] |
5 |
| 127 | Reserve | – |
| 128 | Außenlichtschalter | 5 |
| 129A | Hybrid: Anlasser-Relais Kreis 50 | 30 |
| 129B | Gültig außer Hybrid: Relais 50 Anlasser-Kreis | 30 |
| Relais | ||
| E | Relais 15 im Motorraum | |
| H | Relais 50 Anlasser | |
| I | Relais Bremsvakuumpumpe | |
| J | Hybrid: Relais HYBRID | |
| K | Relais Getriebeölpumpe | |
| L | Relais Hupe | |
| M | Relais Scheibenwischer-Ruhestellungsheizung | |
| N | Relaiskreis 87 M. | |
| O | Gültig außer Hybrid: Relais 15 Anlasser-Kreis | |
| P | Relais Sekundärlufteinblasung | |
| Q | Hybrid: Relais Vakuumpumpe | |
| R | Relais AIRmatic | |

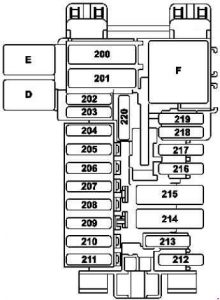

Sicherungskasten Armaturenbrett
| Nummer | Beschreibung | Ampere |
| 200 | Steuergerät vorderes SAM | 40 |
| 201 | Steuergerät vorderes SAM | 40 |
| 202 | Alarmsirene | 5 |
| 203 | W222: Regler Fahrersitzheizung | 30 |
| 204 | Diagnosestecker | 5 |
| 205 | Steuergerät Elektronische Zündsteuerung | 7,5 |
| 206 | Analoguhr | 5 |
| 207 | Steuergerät Klimaanlage | 20 |
| 208 | Kombiinstrument | 7,5 |
| 209 | Bedienfeld Klimaanlage vorne | 5 |
| 210 | Steuergerät Lenkradlampenmodul | 10 |
| 211 | Reserve | – |
| 212 | Reserve | – |
| 213 | Steuergerät Elektronisches Stabilitätsprogramm | 25 |
| 214 | Reserve | – |
| 215 | Reserve | – |
| 216 | Reserve | – |
| 217 | Japanische Version: Steuergerät für Kurzstreckenkommunikation | 5 |
| 218 | Zusatzsteuergerät Rückhaltesystem | 5 |
| 219 | Steuergerät Gewichtserkennungssystem (WSS) Belegungserkennung Beifahrersitz vorne und ACSR |
5 |
| 220 | Relais MAGIC VISION CONTROL | 15 |
| Relais | ||
| D | Relais MAGIC VISION CONTROL | |
| E | Reserve-Relais | |
| F | Relais, Kreis 15R | |

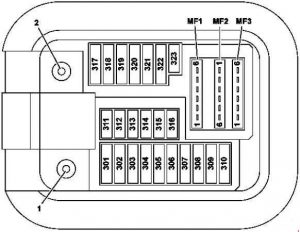

Sicherungskasten im Beifahrerfußraum
- Kreis 30 „E1“ Anschluss
- Kreis 30g Anschluss „E2“
| Nr. | Beschreibung | Ampere |
| 301 | Taxameter mit Spiegel | 5 |
| 302 | Steuergerät Vordertür rechts | 30 |
| 303 | W222: Steuergerät Hintertür links C217, A217: Steuergerät hinten |
30 |
| 304 | W222: Steuergerät Hintertür rechts C217, A217: Steuergerät hinten |
30 |
| 305 | Steuergerät Fahrersitz | 30 |
| 306 | Steuergerät Beifahrersitz vorne | 30 |
| 307 | W222: Intelligentes Servomodul für DIRECT SELECT | 30 |
| C217, A217: Steuergerät Fahrersitzheizung | 30 | |
| 308 | Steuergerät Beifahrersitzheizung vorne | 30 |
| 309 | Steuergerät Notrufsystem Kommunikationsmodul Telematikdienste Steuergerät HERMES |
5 |
| 310 | Steuergerät Standheizung | 25 |
| 311 | Hinterer Lüftermotor | 10 |
| 312 | Steuergerät Dachbedienfeld | 10 |
| 313 | Hybrid und Hybrid Plus: Steuergerät Leistungselektronik | 10 |
| 314 | A217: Diebstahlwarnanlage (Bezeichnung in Abstimmung) | 7,5 |
| 315 | Steuergerät Antriebsstrang Gültig für Benzinmotor: Steuergerät ME-SFI Gültig für Motor 642, 651: Steuergerät CDI |
10 |
| 316 | Reserve | – |
| 317 | W222: Steuergerät Panoramadach C217, A217: Steuergerät MAGIC SKY CONTROL |
30 |
| 318 | Display Audio / COMAND | 15 |
| 319 | Steuergerät Panoramadach C217, A217: Steuergerät Rollo |
30 |
| 320 | Steuergerät Active Body Control Steuergerät AIRmatic (funktioniert außer Active Body Control) |
15 |
| 321 | C217, A217: Intelligentes Servomodul für DIRECT SELECT | 20 |
| 322 | Steuergerät COMAND | 15 |
| 323 | Steuergerät Zusatzrückhaltesystem | 7,5 |
| MF1 / 1 | Japanische Version: Steuergerät für Kurzstreckenkommunikation | 7,5 |
| MF1 / 2 | Multifunktions-Monokamera Multifunktionskamera Stereo |
7,5 |
| MF1 / 3 | Regen-/Lichtsensor mit Zusatzfunktionen Steuergerät am Bedienfeld |
7,5 |
| MF1 / 4 | Steuergerät Fahrersitz | 7,5 |
| MF1 / 5 | Steuergerät Beifahrersitz vorne | 7,5 |
| MF1 / 6 | Steuergerät Lenkradlampenmodul | 7,5 |
| MF2 / 1 | Duftdiffusor-Generator | 5 |
| MF2 / 2 | Bedienfeld Audio / COMAND Touchpad |
5 |
| MF2 / 3 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| MF2 / 4 | Head-up-Display | 5 |
| MF2 / 5 | Hybrid und Hybrid Plus: Elektrischer Kühlmittelkompressor | 5 |
| MF2 / 6 | Reserve | – |
| MF3 / 1 | Steuergerät vorderes SAM | 5 |
| MF3 / 2 | Steuergerät Radarsensoren | 5 |
| MF3 / 3 | Lüftermotor COMAND | 5 |
| MF3 / 4 | Tastergruppe Armaturenbrett Fahrerseite Tastergruppe zentrales Armaturenbrett |
5 |
| MF3 / 5 | Steuergerät Klimaanlage hinten | 5 |
| MF3 / 6 | ab 01.06.2016: Antennenschalter für Telefon und Standheizung | 5 |

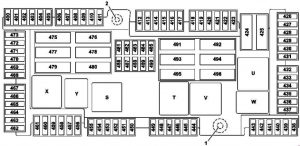

Sicherungskasten und Relais hinten
- Kreis 30 „E1“ Anschluss
- Kreis 30g Anschluss „E2“
| Nr | Beschreibung | Ampere |
| 400 | Steuergerät Parksystem (aktiver Parkassistent oder 360-Grad-Kamera) | 10 |
| 401 | Steuergerät Kofferraumdeckel | 5 |
| 402 | Steuergerät Fond-Entertainment-System | 7,5 |
| 403 | Reserve | – |
| 404 | Steuergerät Armlehnenheizung | 7,5 |
| 405 | Audio-Steuersystem Verstärker Steuerung linker vorderer Hochtöner Steuergerät rechter vorderer Hochtöner |
7,5 |
| 406 | Reserve | – |
| 407 | Reserve | – |
| 408 | Tuner-Modul | 5 |
| 409 | Steuergerät 360°-Kamera Rückfahrkamera |
5 |
| 410 | Steuergerät Kameraabdeckung | 5 |
| 411 | Steuergerät Reifendrucküberwachung | 5 |
| 412 | Steuergerät Sitzheizung hinten | 7,5 |
| 413 | Display hinten links Display hinten rechts |
10 |
| 414 | Mobiltelefon-Antennenverstärker/-kompensator hinten Mobiltelefonhalterung hinten Mobiltelefon-Kontaktkarte hinten Telefonmodul mit Bluetooth ® (SAP-Profil) |
7,5 |
| 415 | Reserve | – |
| 416 | Reserve | – |
| 417 | Steuergerät Anhängererkennung | 20 |
| 418 | Reserve | – |
| 419 | Reserve | – |
| 420 | Steuergerät DC/AC-Wandler | 30 |
| 421 | Mehrkammer-Luftpumpe mit Sitz | 30 |
| 422 | W222: Steuergerät rechte hintere Tür | 30 |
| 423 | Reserve | – |
| 424 | Steuergerät hinteres SAM | 40 |
| 425 | Reserve | – |
| 426 | Tieftöner-Verstärker | 30 |
| 427 | Steuergerät Armlehnenheizung | 20 |
| 428 | Steuergerät Anhängererkennung | 15 |
| 429 | Getränkehalter hinten | 10 |
| 430 | Zigarettenanzünder mit Aschenbecherbeleuchtung, hinten Zigarettenanzünder mit Beleuchtung Mittelkonsole hinten links 12V-Steckdose Mittelkonsole (Aschenbecherpaket / Raucherpaket) |
15 |
| 431 | Kühlschrank in der hinteren Rückenlehne | 15 |
| 432 | Steuergerät hinteres SAM | 10 |
| 433 | AdBlue-Steuergerät ® | 25 |
| 434 | AdBlue-Steuergerät ® | 15 |
| 435 | AdBlue-Steuergerät ® | 20 |
| 436 | Getränkehalter hinten | 20 |
| 437 | Reserve | – |
| 438 | C217 mit Motor 157: Motor des rechten Auspuffventilstellers | 7,5 |
| 439 | C217 mit Motor 157: Motor des linken Auspuffventilstellers | 7,5 |
| 440 | Reserve | – |
| 441 | Reserve | – |
| 442 | Reserve | – |
| 443 | Reserve | – |
| 444 | Reserve | – |
| 445 | Stationärer Funkempfänger für Fernheizung | 5 |
| 446 | Antennenverstärker FM 1, AM, CL [ZV] und KEYLESS-GO | 5 |
| 447 | Hybrid: Steuergerät Batteriemanagementsystem | 7,5 |
| 448 | Reserve | – |
| 449 | Reserve | – |
| 450 | Reserve | – |
| 451 | Anhängersteckdose | 15 |
| 452 | Radarsensor hinterer Stoßfänger links Radarsensor hinterer Stoßfänger rechts Radarsensor mittig hinterer Stoßfänger |
5 |
| 453 | Radarsensor vorderer Stoßfänger links Radarsensor vorderer Stoßfänger rechts Steuergerät Kollisionsvermeidungsassistent |
5 |
| 454 | AdBlue-Steuergerät ® Steuergerät Stromversorgungssystem |
5 |
| 455 | Vollintegriertes Getriebesteuergerät | 15 |
| 456 | Reserve | – |
| 457 | Betrifft Lithium-Ionen-Batterie: Kondensator Starterbatterie | 7,5 |
| 458 | Reserve | – |
| 459 | Reserve | – |
| 460 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 461 | 12 V Steckdose rechte Mittelkonsole hinteres Panel 12 V Steckdose DC/AC-Wandler Steuergerät |
15 |
| 462 | Kofferraumsteckdose | 15 |
| 463 | Reserve | – |
| 464 | Steuergerät Anhängererkennung | 20 |
| 465 | Steuergerät elektrische Feststellbremse | 30 |
| 466 | Steuergerät vordere Tür links | 30 |
| 467 | Steuergerät KEYLESS-GO | 10 |
| 468 | Steuergerät elektrische Feststellbremse | 30 |
| 469 | Steuergerät Stromversorgungssystem | 25 |
| 470 | Steuergerät Sitzheizung hinten links Steuergerät Sitzheizung hinten |
30 |
| 471 | Steuergerät Sitzheizung hinten rechts | 30 |
| 472 | C217, A217: Steuergerät hinten | 30 |
| 473 | Steuergerät Anhängererkennung | 20 |
| 475 | Steuergerät Audiosystem-Verstärker | 40 |
| 476 | Steuergerät Audiosystem-Verstärker | 40 |
| 477 | Aktives Steuergerät Sicherheitsgurt C217, A217: Steuergerät hinten |
40 |
| 478 | Steuergerät hinterer Sitz links | 30 |
| 479 | Aktives Steuergerät Sicherheitsgurtschloss | 40 |
| 480 | Steuergerät hinterer Sitz rechts | 30 |
| 481 | Reversibler Gurtstraffer vorne | 5 |
| 482 | W222: Steuergerät MAGIC SKY CONTROL | 5 |
| C217, A217: Steuergerät MAGIC SKY CONTROL | 7,5 | |
| 483 | Reversibler Gurtstraffer rechts | 5 |
| 484 | Steuergerät hinterer Sitz rechts Steuergerät hinterer Sitz links |
7,5 |
| 485 | Aktives Steuergerät Sicherheitsgurtschloss | 5 |
| 486 | Hybrid: Steuergerät Batteriemanagementsystem Steuergerät Leistungselektronik |
10 |
| 487 | Steuergerät elektrische Feststellbremse | 5 |
| 488 | Steuergerät hinteres SAM | 5 |
| 489 | Radarsensor vorne mit großer Reichweite | 5 |
| 490 | Mehrkammer-Luftpumpe mit Sitz | 5 |
| 491 | Steuergerät Kofferraumdeckel | 40 |
| 492 | Reversibler Gurtstraffer rechts | 40 |
| 493 | Reserve | – |
| 494 | Steuergerät hinteres SAM | 40 |
| 495 | Heckscheibenheizung | 40 |
| 496 | Reversibler Gurtstraffer links | 40 |
| Relais | ||
| S | Relais 15 Innenraum | |
| T | Relais Heckscheibenheizung | |
| U | Getränkehalter in der zweiten Sitzreihe und Steckdosenrelais | |
| V | AdBlue-Relais ® | |
| W | Relais Klemme 15R | |
| X | 1. Sitzreihe / Kofferraumkühlschrank und Steckdosenrelais | |
| Y | Reserve-Relais | |
Vormotorraum-Sicherungskasten

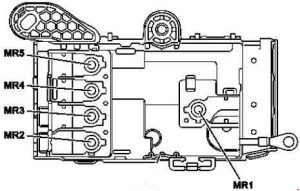

Ansicht von unten

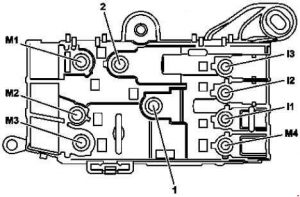

Ansicht von oben
1 – Anschluss, Klemme 30 „B1“
2 – Anschluss, Klemme 30 ungesichert „B2“
| Nr. | Beschreibung | Ampere |
| M3 | Hybrid: Elektroauto | 500 |
| Gültig außer Hybrid: Lichtmaschine | 500 | |
| M1 | Hybrid: Elektroauto | – |
| Gültig außer Hybrid: Anlasser | – | |
| MR5 | Elektronisches Steuergerät Lenkunterstützung | 100 |
| MR2 | Lüftermotor | 100 |
| M4 | Hybrid: integriertes Getriebesteuergerät | 100 |
| I1 | Reserve | – |
| M2 | Betrifft Dieselmotor: Zündleistungsstufe | 150 |
| MR1 | Motorsicherung und Relaismodul | 60 |
| MR3 | Reserve | – |
| MR4 | Gültig für Motoren 277, 279: Lüftermotor | 150 |
| I2 | Reserve | – |

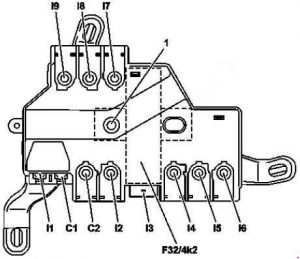

Sicherungskasten im Fahrzeuginnenraum
F32 / 4k2 – Relais zur Ruhestromabschaltung
| Nr | Beschreibung | Ampere |
| I7 | Sicherungskasten an der rechten A-Säule. | 125 |
| I2 | Sicherungs- und Relaismodul links | 125 |
| C2 | Reserve | – |
| I8 | Reserve | – |
| I9 | Reserve | – |
| I3 | Anschluss Relais zur Ruhestromabschaltung | – |
| C1 | Lüfterregler | 40 |
| I1 | Steuergerät Elektronisches Stabilitätsprogramm | 40 |
| I4 | Reserve | – |
| I6 | Sicherungs- und Relaismodul hinten | 60 |
| I5 | Sicherungskasten an der rechten A-Säule. | 60 |

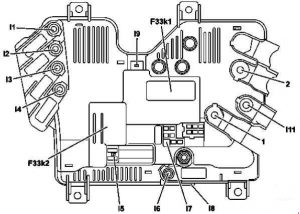

Sicherungskasten
F33k1 – Relais
Abschaltung F33k2 – zusätzliches Batterierelais mit ECO Start/Stopp-Funktion
| Nr. | Beschreibung | Ampere |
| I3 | Reserve | – |
| I2 | Steuergerät Frontscheibenheizung | 125 |
| I7 | Hybrid: Hochspannungs-Trenneinrichtung | 7,5 |
| I4 | Sicherungs- und Relaismodul hinten | 150 |
| I6 | Zusatzbatterie mit ECO Start/Stopp-Funktion | 200 |
| I7 | ECO Start/Stopp-Funktion Zusatzbatterie Steuergerät vorderes SAM Steuergerät elektronisches Zündschloss |
10 |
| I1 | Reserve | – |
| I11 | Reserve | – |
| I7 | Steuergerät vorderes SAM | 10 |
| I8 | ECO Start/Stopp-Funktion Anschluss Zusatzbatterierelais | – |
| I5 | Hybrid: pyrotechnische Hochspannungssicherung, aktiviert durch das Steuergerät des zusätzlichen Rückhaltesystems | – |
| I9 | Anschluss Relais zur Abschaltung | – |
Über Mercedes-Benz S-Klasse A217 (2014-2018)
Der Mercedes-Benz S-Klasse A217, produziert von 2014 bis 2018, ist ein luxuriöses Cabriolet, das Eleganz mit Leistung verbindet. Dieses Modell ist bekannt für sein anspruchsvolles Design und fortschrittliche Technologien, die außergewöhnlichen Komfort und Sicherheit bieten. Unter der Haube kann es mit verschiedenen Motoren ausgestattet sein, darunter leistungsstarke Benzin- und Dieselaggregate, die eine sanfte und dynamische Fahrt garantieren. Der Innenraum des Fahrzeugs ist mit Liebe zum Detail gestaltet und bietet hochwertige Materialien und die neuesten technologischen Innovationen, die das Fahrerlebnis verbessern.
Sicherungskasten-Diagramm Mercedes-Benz S-Klasse A217
Diese Seite zeigt das Sicherungskasten-Diagramm für den Mercedes-Benz S-Klasse A217, das für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs.
