Mercedes E-Klasse W211 (2002-2009) – Sicherungskasten
Mercedes Benz E-Klasse W211 (2002-2009) – Sicherungskastenbelegung
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes Benz E-Klasse W211 (2002-2009) ist die Sicherung 54a und 54b im Sicherungskasten hinten im Motorraum.
Sicherungskasten im Kofferraum
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Schalter für teil elektrische Beifahrersitzverstellung;
Steuergerät für Fahrersitzverstellung mit Memory. |
30 |
| 2 | Schalter für teil elektrische Fahrersitzverstellung;
Steuergerät für Beifahrersitzverstellung mit Memory. |
30 |
| 3 | Steuergerät Reifendruckkontrolle;
Steuergerät PARKTRONIC; Steuergerät; TV-Tuner (analog/digital); Navigationsprozessor. |
7,5 |
| 4 | Außer Motor 113.990 (E55 AMG),
156.983 (E 63 AMG): Kraftstoffpumpe. |
15 |
| 20 1) | ||
| Motor 113.990 (E55 AMG):
Ladeluftkühler-Umwälzpumpe. |
15 | |
| 5 | – | – |
| 6 | Steuergerät Audio-Gateway | 40 |
| 7 | Heckklappensteuergerät | 15 |
| 8 | Antennenverstärkermodul links;
ATA [EDW]; Neigungssensor; Warnsignal. |
7,5 |
| 9 | Steuergerät Dachbedienfeld. | 25 |
| 10 | Heckscheibenheizung | 40 |
| 11 | Heckklappensteuergerät | 20 |
| 12 | Anschlusskasten Kofferraum | 15 |
| 13 | Innenraumspannung | 15 |
| 14 | – | – |
| 15 | Motor für CL [ZV] Tankklappenventil | 10 |
| 16 | Sitzheizungs- und Belüftungssteuergerät. | 20 |
| 17 | Steuergerät Anhängersteuergerät. | 20 |
| 18 | Steuergerät Anhängersteuergerät. | 20 |
| 19 | Mehrkanal-Pneumatikpumpe mit Sitz. | 20 |
| 20 | Relais Heckscheibenrollo | 7,5 |
| Relais | ||
| A | Kraftstoffpumpenrelais
(außer Motor 113.990 (E55 AMG), 156.983 (E 63 AMG)). Motor 113.990 (E55 AMG): Ladeluftkühler-Umwälzpumpenrelais. |
|
| B | Relais 2, Klemme 15R | |
| C | Ersatzrelais 2 | |
| D | Heckscheibenwischerrelais | |
| E | Heckscheibenheizungsrelais | |
| F | Relais 1, Klemme 15R | |
| G | Relais für Polaritätswechsel Tankklappe 1. | |
| H | Relais für Polaritätswechsel Tankklappe 2. | |
| 1) ab 2007 | ||

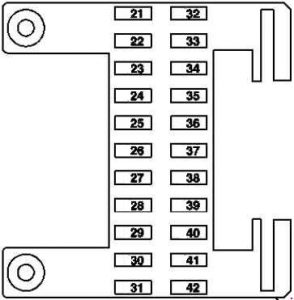

Sicherungskasten Armaturenbrett
| Nummer | Beschreibung | Stromstärke [A] |
| Stromversorgung:
Sicherungskasten hinten vorläufig. |
150 | |
| 21 | Steuergerät rechte hintere Tür | 25 |
| 30 1) | ||
| 22 | Steuergerät rechte Vordertür | 25 |
| 30 1) | ||
| 23 | Steuergerät Beifahrersitzverstellung
mit Memory. |
30 |
| 24 | Dichtung Kreis 30, Keyless Go | 25 |
| 25 | Standheizung | 25 |
| Zusätzlich durch Polyswitch-Sicherung für Standheizung geschützt;
Funkempfänger Standheizung. |
5 | |
| 26 | CD-Wechsler | 7,5 |
| 27 | Relais Klemme 15 (Stand 2007) | 5 |
| 28 | Serviceeinheit, Display und Bedienung Radio COMAND. | 5 |
| Bedienfeld Radio und Navigationseinheit;
Serviceeinheit, Anzeige und Bedienung COMAND. |
15 | |
| 29 | Lenksäulenmodul;
Steuergerät EIS [EZS]. |
7,5 |
| bis 2006:
Steuergerät DC/DC-Wandler. |
15 |
| 30 | Kon-Anschluss für Datenverbindung | 7,5 |
| 31 | Steuergerät oberes Bedienfeld;
Relais zur Deaktivierung für intermittierende Lasten (2006-2007). |
5 |
| bis 2006:
Steuergerät SAM Fahrerseite mit Sicherungs- und Relaismodul. |
7,5 | |
| 32 | Steuergerät linke hintere Tür | 30 |
| 33 | Steuergerät linke Vordertür | 30 |
| 34 | Steuergerät Fahrersitzverstellung, mit Memory. | 30 |
| 35 | Steuergerät WSS
(Weight Sensing System). |
5 |
| 36 | Sitzheizungs- und Sitzbelüftungssteuergerät. | 25 |
| 37 | AIRmatic mit ADS-Steuergerät | 15 |
| 38 | Relais Kopfstütze NECK-PRO | 7,5 |
| 39 | Unteres Bedienfeld | 5 |
| 40 | Sitzheizungs- und Sitzbelüftungssteuergerät. | 10 |
| bis 2006:
Oberes Bedienfeld. |
5 | |
| 41 | Zentrales Türsteuergerät | 5 |
| 42 | Relais zur Deaktivierung für intermittierende Lasten (bis 2006)
Steuergerät ME-SFI [ME] Betrifft Motoren 629, 642, 646 EVO: Relais 87, Motor; Steuergerät SAM Fahrerseite mit Sicherungs- und Relaismodul (Motor 271, 272, 628, 629, 642, 646, 647, 648); Steuergerät CNG (Motor 271). |
7,5 |
| 1) ab 2007 | ||

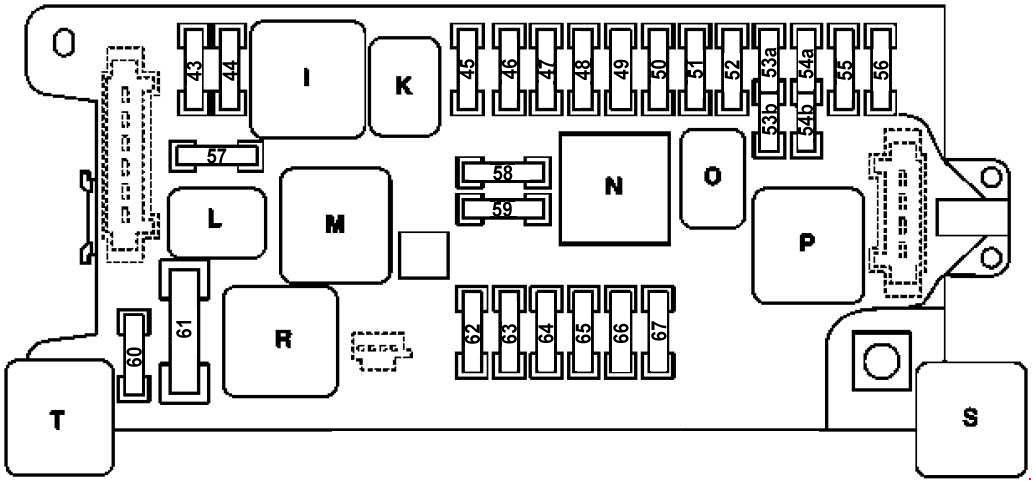

Sicherungskasten im Motorraum
| Nummer | Beschreibung | Stromstärke [A] |
| 43 | Gilt für Motor 112, 113, 156, 271, 272, 273:
Steuergerät ME-SFI [ME]; Gilt für Motor 271, 272, 273: Steuergerät ME; Gilt für Motoren 628, 629, 642, 646, 647, 648: Steuergerät CDI; Steuergerät SAM Fahrerseite mit Sicherungs- und Relaismodul; Steuergerät SAM hinten mit Sicherungs- und Relaismodul; Betrifft Motoren 629, 642, 646, 647, 648: Steuergerät CDI; Steuergerät SAM hinten mit Sicherungs- und Relaismodul. |
15 |
| 44 | Gilt für Motor 646, 647, 648:
Steuergerät CDI; Gilt für Motor 271, 272, 273: Steuergerät ME-SFI [ME]; Gilt für Motor 271: (Bivalenter Erdgasantrieb): Zyl. 1 Gaseinspritzventil; Zyl. 2 Gaseinspritzventil; Zyl. 3 Gaseinspritzventil; Zyl. 4 Gaseinspritzventil. |
15 |
| 45 | AIRmatic mit ADS-Steuergerät
Elektronisches Steuergerät Getriebewählhebelmodul (Automatikgetriebe mit fünf Gängen (NAG)); Steuergerät Hinterachs-Niveauregulierung; Gangwahlschalter; (Automatisiertes Schaltgetriebe Sequentronic (SEQ)) |
7,5 |
| 46 | Steuergerät ETC [EGS]
(Automatikgetriebe mit 5 Gängen (NAG)); Elektrisches Steuergerät VGS (Automatikgetriebe mit 7 Gängen); Steuergerät automatisiertes Schaltgetriebe (Automatisiertes Schaltgetriebe Sequentronic (SEQ)). |
7,5 |
| 47 | Steuergerät ESP, SPS [PML] und BAS | 5 |
| 48 | Steuergerät Rückhaltesysteme;
Reversibler Gurtstraffer vorne links (Stand 2007); Reversibler Gurtstraffer vorne rechts (Stand 2007). |
7,5 |
| 49 | Steuergerät Sicherheitssysteme;
Beifahrersitzbelegung und Kindersitzerkennungssensor; Relais Kopfstützen NECK-PRO. |
7,5 |
| 50 | Anschlusspunkt für CTEL-Übertragung;
Anschlusspunkt Stromversorgung VICS; Steuergerät Notrufsystem. |
5 |
| 51 | Reserve | 5 |
| 52 | Außenlichtschalter;
Blinkerset; Handschuhfachbeleuchtung mit Schalter; AAC mit integrierter Steuerung; Zusätzlicher Lüftermotor (Stand 2007); Bi-Xenon-Scheinwerfer: Regler für Scheinwerfer-Durchflussanpassung. |
7,5 |
| 53a | Reserve | 15 |
| 53b | Anlasserrelais | 15 |
| 54a | Beleuchteter Zigarettenanzünder | 15 |
| 54b | Beleuchteter Zigarettenanzünder | 15 |
| 55 | Telefon (bis 2007);
Bluetooth-Anschlussmodul (bis 2007); Anschlusspunkt für CTEL-Übertragung; Steuergerät Notrufsystem (Stand 2007). |
7,5 |
| 56 | Wischermotor | 40 |
| 57 | Gilt für Motoren 628, 646, 647, 648:
Steuergerät CDI; Betrifft Motoren 271, 272, 273: Steuergerät ME-SFI [ME]; Ventil zur Steuerung des Gebläses Version PremAir Sensor. |
25 |
| 58 | Gilt für Motoren 112, 113, 156:
Zündspule (1-8). |
15 |
| 59 | Anlasserrelais | 15 |
| 20 1) | ||
| 60 | Ölkühlerlüfter
(E55 AMG, E63 AMG) |
10 |
| 61 | Elektrische Luftpumpe | 40 |
| 62 | Relais SEQ Pumpensteuerung
(automatisiertes Schaltgetriebe Sequentronic (SEQ)) |
30 |
| 63 | Steuergerät automatisiertes Schaltgetriebe
(automatisiertes Schaltgetriebe Sequentronic (SEQ)) Betrifft Motoren 112, 113: Relais Kreis 87: Steuergerät Motor ME-SFI [ME]. |
15 |
| 64 | Außenlichtschalter;
Blinkerset; AAC [KLA] Bedien- und Servicepanel; Komfort AAC [KLA] Bedien- und Servicepanel; Lenksäulenmodul (bis 2007). |
7,5 |
| 65 | Steuergerät IS [EZS];
Steuergerät elektrische Lenkradverriegelung. |
20 |
| 66 | Scheinwerfergruppe vorne rechts;
Scheinwerfergruppe vorne links; HRA [LWR] Drehknopf (Stand 2007); Bi-Xenon-Scheinwerfergruppe: HRA Leistungsmodul. |
7,5 |
| 67 | Bremslichtschalter | 5 |
| Relais | ||
| J | Relais 87, Motor | |
| K | Relais Anschluss 87, Rahmen | |
| L | Anlasserrelais | |
| M | Relais SEQ Pumpensteuerung | |
| N | Relais Klemme 15 | |
| O | Hupenrelais | |
| P | Relais Klemme 15R | |
| R | Luftpumpenrelais
(außer Motor 113.990 (E55 AMG), 156.983 (E63 AMG)); Ölkühlerlüfter (nur Motor 113.990 (E55 AMG), 156.983 (E63 AMG)). |
|
| S | Airmatic Relais | |
| 1) ab 2007 | ||

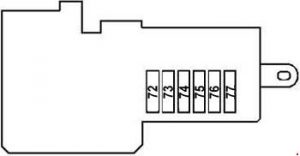

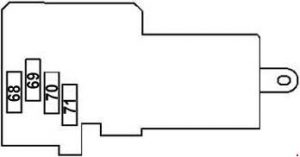

Sicherungskasten vorne
Vorne
Hinten
| Nummer | Beschreibung | Stromstärke [A] |
| Stromversorgung:
Batterie (G1). |
||
| 68 | Gilt für Motoren 629, 642, 646, 647, 648:
Heizungsverstärker. |
200 |
| 69 | Gilt für Motoren 629, 642, 646 EVO:
Ausgangsstufe Zündzeitpunkt |
150 |
| 70 | Externer Startpunkt | – |
| 71 | Gilt für Motoren 112, 113, 156, 271,
272, 273, 629, 642, 646, 647, 648: AAC mit integrierter Steuerung zusätzlicher Lüftermotor. |
150 |
| Betrifft Motoren 629, 642, 646 EVO:
Motor und elektrischer Ansauglüfter; Klimaanlage mit integrierter Steuerung. |
100 | |
| 72 | Hydraulische Steuereinheit | 50 |
| 73 | Hydraulische Steuereinheit;
ab 2007: ESP-Steuergerät. |
50 |
| 74 | AIRmatic Relais | 40 |
| 75 | SAM-Steuergerät rechts | 40 |
| 76 | Reversibler Gurtstraffer vorne rechts;
Motor 113.990 (E 55 AMG): Relais Lufteinspritzung. |
40 |
| 77 | Lüftermotor;
Umluftsystem Heizung; Steuergerät Solargenerator. |
40 |

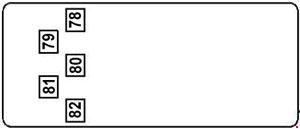

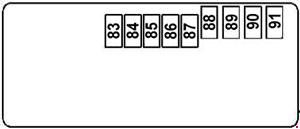

Sicherungskasten hinten
Vorne
Hinten
| Nummer | Beschreibung | Stromstärke [A] |
| Stromversorgung:
Batterie. |
||
| 78 | Steuergerät SAM Fahrerseite mit Sicherungs- und Relaismodul. | 200 |
| 79 | Steuergerät SAM hinten mit Sicherungs- und Relaismodul. | 200 |
| 80 | Steuergerät SAM Fahrerseite mit Sicherungs- und Relaismodul. | 150 |
| 81 | Sicherungskasten innen | 150 |
| 82 | Gültig für Motor 113.990 (E55 AMG),
156.983 (E63 AMG): Sicherung über Anschlussdichtung Klemme 30: Sicherung F82A und F82B. |
150 |
| F82A | Sicherung Steuergerät Kraftstoffpumpe links
(156.983 (E63 AMG)). Sicherung Steuergerät Kraftstoffpumpe rechts (156.983 (E63 AMG)). |
40 |
| Relais Kraftstoffpumpe (113.990 (E55 AMG),
156.983 (E63 AMG)). |
30 | |
| F82B | Sicherung Relais Lufteinspritzung | 40 |
| 83 | Taxi-Version:
Steuergerät Multifunktions-Sonderfahrzeug (SVMCU [MSS]). |
30 |
| 84 | Batteriesensor | 5 |
| 85 | Telefonschnittstelle;
Universelle tragbare CTEL-Schnittstelle (UPCI [UHI]); Steuergerät Freisprechanlage; Steuergerät Spracherkennungssystem. |
5 |
| 86 | Interne Stromversorgung
(5A – bis 2003; 30A – 2004-2006; 5A – ab 2007). |
|
| USA-Version: Steuergerät SDAR | 5 | |
| Betrifft Regierungsfahrzeuge:
Multifunktions-Sonderfahrzeug-Steuergerät (SVMCU [MSS]); Taxi-Version: Multifunktions-Sonderfahrzeug-Steuergerät (SVMCU [MSS]). |
30 | |
| 87 | Pneumatische Pumpe für dynamische Sitzsteuerung. | 30 |
| 88 | Steuergerät TLC [HDS];
Steuergerät Heckklappenverriegelung. |
30 |
| 89 | Steuergerät Ladefläche | 40 |
| 90 | Reversibler Gurtstraffer vorne links für Notstromversorgung;
Steuergerät Sonderfahrzeug (SVMCU [MSS]). |
40 |
| Bis 02/03 für Motor 113.990 (E55 AMG):
Kraftstoffpumpenrelais. |
30 | |
| 91 | Multifunktions-Sonderfahrzeug-Steuergerät (SVMCU [MSS]). | 40 |
Über Mercedes E-Klasse W211 (2002-2009)
Die Mercedes E-Klasse W211, produziert von 2002 bis 2009, ist bekannt für ihre Eleganz und technologische Raffinesse. Dieses Modell bietet eine breite Palette von Motoroptionen, darunter Benzin- und Dieselmotoren, die von einem 1,8-Liter-Vierzylinder bis zu einem 5,5-Liter-V8 reichen. Der W211 ist mit fortschrittlichen Funktionen wie der AIRMATIC-Luftfederung, dem COMAND-System und einer Vielzahl von Sicherheitsmerkmalen ausgestattet. Sein Design kombiniert klassische Linien mit modernen Elementen, was ihn zu einer beliebten Wahl unter Liebhabern von Luxusfahrzeugen macht.
Sicherungskastenbelegung Mercedes E-Klasse W211
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes E-Klasse W211, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, darunter im Motorraum, im Innenraum auf der Fahrerseite und im Kofferraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs.
