Mercedes-Benz CLA C117 (2014-2019) – Sicherungskasten
Mercedes-Benz CLA C117 (2014-2019) – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdose) in der Mercedes-Benz CLA-Klasse sind die Sicherungen 70 (Steckdose hintere Mittelkonsole), 71 (Steckdose im Kofferraum) und 73 (Zigarettenanzünder vorne, Innensteckdose) im Sicherungskasten im Fahrgastraum.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Boden in der Nähe des Beifahrersitzes.
Matten entfernen.
Die perforierte Bodenabdeckung (1) in Pfeilrichtung anheben.
Zum Entfernen der Abdeckung (3) die Verriegelung (2) drücken.
Die Abdeckung (3) in Pfeilrichtung bis zum Haken biegen.
Die Abdeckung (3) nach vorne entfernen.
Die Sicherungsbelegungstabelle (4) befindet sich unten rechts an der Abdeckung (3).
Sicherungskasten-Diagramm
Sicherungs- und Relaisbelegung im Fahrgastraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 21 | Betrifft Dieselmotor:
PTC-Heizungsverstärker |
150 |
| 22 | Zusätzliches Batterierelais für ECO Start/Stopp-Funktion | 200 |
| 23 | Steuergerät Vordertür links | 30 |
| 24 | Steuergerät Vordertür rechts | 30 |
| 25 | SAM-Steuergerät | 30 |
| 26 | Zusätzlicher Batterieanschluss ECO Start/Stopp | 10 |
| 27 | Sicherungs- und Relaismodul Motorraum | 30 |
| 28 | Steuergerät Fahrzeuggeräuschgenerator | 5 |
| 29 | bis 02.11.2014:
Anhängersteckdose; Stand 03.11.2014: Steuergerät Anhängererkennung. |
15 |
| 30 | Steuergerät Anhängererkennung | 5 |
| 31 | 4MATIC:
Allradantriebssteuerung. |
5 |
| 32 | Steuergerät Blinker-Modul | 5 |
| 33 | Bedienfeld Audio / COMAND | 5 |
| 34 | ACC Steuer- und Bedieneinheit | 7,5 |
| 35 | Heckscheibenheizung | 40 |
| 36 | Steuergerät Fahrersitz;
Steuergerät Lordosenstütze Fahrersitz. |
7,5 |
| 37 | Display Audio / COMAND | 7,5 |
| 38 | Steuergerät Zusatzrückhaltesystem | 7,5 |
| 39 | Steuergerät Bedienfeld | 10 |
| 40 | Gültig für Motor 651 (Abgasnorm EU6):
Antriebsstrang-Steuergerät |
15 |
| 41 | Steuergerät Panoramadach | 30 |
| 42 | Radio
(Audio 5 USB, Audio 20 CD, Audio 20 CD mit CD-Wechsler); COMAND-Steuergerät. |
5 |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 |
| 43 | Steuergerät Parksystem | 5 |
| 44 | Notspannungsaufroller vorne links | 40 |
| 45 | Notspannungsaufroller vorne rechts | 40 |
| 46 | Steuergerät Beifahrersitz;
Steuergerät Lordosenstütze Beifahrersitz. |
7,5 |
| 47 | Navigationsmodul | 7,5 |
| 47 | Steuergerät adaptives Dämpfungssystem | 25 |
| 48 | Nicht belegt | – |
| 49 | Steuergerät für iPhone®-Steuerungskit | 7,5 |
| 49 | Lüftermotor COMAND | 5 |
| 50 | Steuergerät Kameraabdeckung | 5 |
| 51 | Nicht belegt | – |
| 52 | Nicht belegt | – |
| 53 | Nicht belegt | – |
| 54 | Nicht belegt | – |
| 55 | Kommunikationsmodul Telematikdienste;
KEYLESS-GO Steuergerät. |
5 |
| 56 | Steuergerät Blinker-Modul | 10 |
| 57 | Spurhalteassistent:
Multifunktions-Fahrzeugsteuergerät für Sonderanwendungen. |
30 |
| 57 | Sonderfahrzeug:
Multifunktions-Fahrzeugsteuergerät für Sonderanwendungen. |
7.5 |
| 58 | Sicherungskasten Notfallfahrzeug | 30 |
| 59 | Steuerung Beifahrersitz, uni | 30 |
| 60 | Steuergerät Fahrersitz | 30 |
| 61 | Steuergerät Audiosystem-Verstärker | 40 |
| 62 | Betrifft Getriebe 711:
Elektrische Lenkradverriegelung. |
20 |
| 63 | Steuergerät Stromversorgungssystem | 25 |
| 64 | Steuergerät Elektronik für Bezahlung;
Steuergerät für Kurzstreckenkommunikation. |
1 |
| 65 | Handschuhfachbeleuchtung | 5 |
| 66 | Sicherungskasten Notfallfahrzeug | 15 |
| 67 | Nicht belegt | – |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 68 | Nicht belegt | – |
| 69 | Nicht belegt | – |
| 70 | Steckdose Mittelkonsole hinten | 25 |
| 71 | Steckdose Kofferraum | 25 |
| 72 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Steckdose im Fahrzeuginnenraum. |
25 |
| 73 | Steuergerät elektrische Parkbremse | 30 |
| 74 | Steuergerät elektrische Parkbremse | 30 |
| 75 | Steuergerät Anhängererkennung | 20 |
| 76 | Steuergerät Anhängererkennung | 25 |
| 77 | Steuergerät Anhängererkennung | 25 |
| 78 | Steuergerät Heckklappe / Kofferraumdeckel;
Sicherungskasten Notfallfahrzeug. |
40 |
| 79 | SAM-Steuergerät | 40 |
| 80 | SAM-Steuergerät | 40 |
| 81 | Lüfterregler | 40 |
| 82 | Steuergerät Bedienfeld | 10 |
| 83 | Steuergerät elektronische Zündschlossverriegelung | 7,5 |
| 86 | Antennenverstärker FM, AM und CL [ZV]
ab 01.06.2016: Antennenverstärker/Kompensator Mobilfunksystem |
5 |
| 87 | Diagnosestecker | 10 |
| 88 | Kombiinstrument | 10 |
| 89 | Außenlichtschalter | 5 |
| 90 | Intelligenter Radarsensor linker hinterer Stoßfänger;
Intelligenter Radarsensor für rechten hinteren Stoßfänger. |
5 |
| 91 | Schalter Pedalaktionsüberwachung;
Fußraumbeleuchtungsschalter. |
5 |
| 92 | Steuergerät Stromversorgungssystem | 5 |
| 93 | Steuergerät elektrische Parkbremse | 5 |
| 94 | Steuergerät Zusatzrückhaltesystem | 7,5 |
| 95 | Beifahrersitzbelegungserkennung und
Steuergerät ACSR (WSS) Gewichtserkennungssystem |
7,5 |
| 96 | Heckklappenwischermotor | 15 |
| 97 | Elektrischer Ladestecker | 5 |
| 98 | SAM-Steuergerät | 5 |
| 99 | Steuergerät Reifendrucküberwachung | 5 |
| 100 | Gültig für Motor 133:
DIREKTE AUSWAHLSCHNITTSTELLE |
5 |
| 101 | 4MATIC:
Allradantriebssteuerung |
10 |
| 102 | Empfänger Fernbedienung Standheizung
Gültig für AMG-Fahrzeuge ab 01.09.2015: Steuergerät Übertragungsmodus ab 01.06.2016: Antennenschalter für Telefon und Heizung |
5 |
| 103 | Steuergerät Notrufsystem;
Kommunikationsmodul Telematikdienste; HERMES-Steuergerät. |
5 |
| 104 | Steuergerät Multimedia-Schnittstelle;
Multimedia-Anschlussmodul. |
5 |
| 105 | Steuergerät Digital Audio Broadcasting;
Steuergerät Digital Satellite Audio Radio (SDAR). |
5 |
| 105 | Tuner-Modul | 7,5 |
| 106 | Multifunktionsgerät | 5 |
| 107 | Digitaler TV-Tuner | 5 |
| 108 | bis 31.05.2016:
Rückfahrkamera. |
5 |
| 108 | ab 01.06.2016:
Rückfahrkamera. |
7,5 |
| 109 | Elektrischer Stecker Ladebuchse | 20 |
| 110 | COMAND Radio-Steuergerät;
Motorgeräusch-Steuergerät. |
30 |
| Relais | ||
| A | Relais Klemme 15 | |
| B | Relais Heckwischer | |
| C | Relais Klemme 15R2 | |
| D | Relais Heckscheibenheizung | |
| E | Relais Klemme 15R1 | |
| F | Relais Klemme 30g | |
| G | Nicht belegt |

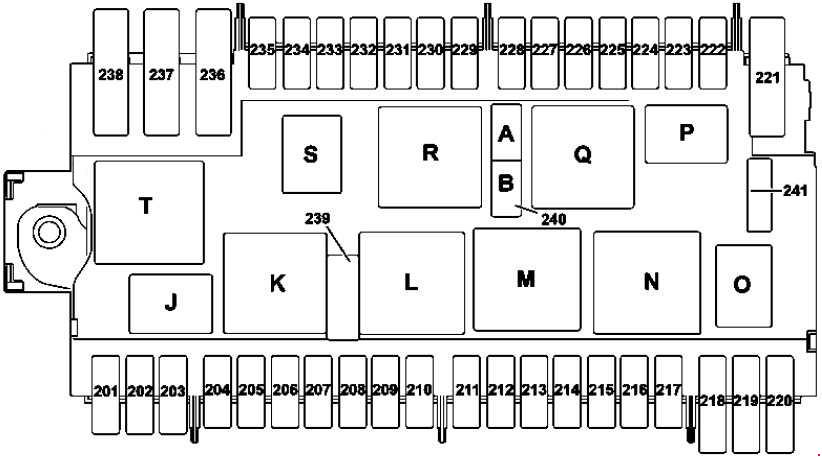

Sicherungskasten im Motorraum
| Nummer | Beschreibung | Ampere [A] |
| 201 | Warnsirene | 5 |
| 202 | Steuergerät Standheizung | 20 |
| 203 | LED-Scheinwerfer:
Rechte Scheinwerfereinheit |
15 |
| 204 | Elektronisches Stabilitätsprogramm-Steuergerät | 25 |
| 205 | Hupe links;
Hupe rechts. |
15 |
| 206 | Gilt für Motor 651:
CDI-Steuergerät; Gilt für Motor 607: Getriebesteuergerät. |
5 |
| 207 | Betrifft Dieselmotor:
Relais Kreis 87M |
5 |
| 208 | Gilt für Motoren 133, 607:
Relais Kreis 87 |
7,5 |
| 209 | LED-Scheinwerfer:
Linke Scheinwerfereinheit |
15 |
| 210 | Relais beheizbare Frontscheibe | 5 |
| 211 | Nicht belegt | – |
| 212 | Gilt für Motoren 133, 270:
Anschlussmuffe, Kreis 87M3; Gilt für Motor 651: Heizelement Abgaskrümmer; Heizelement Kühlmittelthermostat; Bypassventil Abgasrückführungskühler; Gilt für Motor 607 (Abgasnorm EU5): Lambdasonde vor Katalysator; Ladedrucksteller; Gilt für Motor 607 (Abgasnorm EU6): Lambdasonde vor Katalysator; Gilt für Motor 607: CDI-Steuergerät. |
15 |
| 213 | Gilt für Motoren 133, 270, 651:
Anschlussmuffe, Kreis 87 M2e; Gilt für Motor 607 (Abgasnorm EU5): Nockenwelle; Hall-Sensor; CDI-Steuergerät; Mengenregelventil; Gilt für Motor 607 (Abgasnorm EU6): Lambdasonde nach Katalysator; CDI-Steuergerät; |
15 |
| 214 | Gilt für Motoren 133, 270, 651:
Anschlussmuffe, Kreis 87 M4e. |
10 |
| 215 | Gilt für Benzinmotor:
Zündspule Zylinder 1; Zündspule Zylinder 2; Zündspule Zylinder 3; Zündspule Zylinder 4; Zündspule Zylinder 4; Gilt für Motor 651: Mengenregelventil; Gilt für Motor 607: CDI-Steuergerät; Ladedrucksteller; Mengenregelventil; |
20 |
| 216 | Gilt für Benzinmotor:
ME-SFI Steuergerät; Gilt für Motor 607: Getriebesteuergerät. |
5 |
| 217 | Gilt mit Getriebe 724:
Vollintegriertes Doppelkupplungsgetriebe-Steuergerät, |
25 |
| 218 | Elektronisches Stabilitätsprogramm-Steuergerät | 5 |
| 219 | Nicht belegt | – |
| 220 | Kühlmittelumwälzpumpe für Getriebe | 10 |
| 221 | Nicht belegt | – |
| 222 | Nicht belegt | – |
| 223 | Nicht belegt | – |
| 224 | Elektronischer DISTRONIC-Regler;
COLLISION PREVENTION ASSIST-Regler. |
7,5 |
| 225 | Nicht belegt | – |
| 226 | Nicht belegt | – |
| 227 | Nicht belegt | – |
| 228 | Nicht belegt | – |
| 229 | Scheinwerfer vorne links | 5 |
| 230 | Steuergerät Elektronisches Stabilitätsprogramm | 5 |
| 231 | Scheinwerfer vorne rechts | 5 |
| 232 | Scheinwerfer-Steuergerät | 15 |
| 233 | Nicht belegt | – |
| 234 | Gilt für Motor 607:
Getriebesteuergerät |
5 |
| 235 | Gilt für Motor 607:
Lüftermotor; Stellglied Kühlerlamellen. |
7,5 |
| Gilt für Motor 133:
Ladeluftkühler-Umwälzpumpe; Ladeluftkühler-Umwälzpumpe. |
7,5 | |
| 236 | SAM-Steuergerät | 40 |
| 237 | Steuergerät Elektronisches Stabilitätsprogramm | 40 |
| 238 | Beheizbare Frontscheibe | 50 |
| 239 | Wischergeschwindigkeit 1/2 Relais | 30 |
| 240A | Relais Anlasserstromkreis 50 | 25 |
| 240B | Relais Stromkreis 15 (nicht verriegelt) | 25 |
| 241 | Nicht belegt | 7,5 |
| Relais | ||
| J | Hupenrelais | |
| K | Wischergeschwindigkeit 1/2 Relais | |
| L | Relais Scheibenwischer Ein/Aus | |
| M | Relais Anlasserstromkreis 50 | |
| N | Relais Stromkreis 87M | |
| O | ECO Start/Stopp: Relais Kühlmittelumwälzpumpe Getriebe | |
| P | Reserve-Relais (F58kP) | |
| Q | Relais Stromkreis 15 (nicht verriegelt) | |
| R | Stromkreis 15 Relais | |
| S | Stromkreis 87 Relais | |
| T | Relais beheizbare Frontscheibe | |
Vorderer Sicherungskasten elektrisch
| Nummer | Beschreibung | Ampere [A] |
| 1 | Lichtmaschine | 300 |
| 2 | Sicherungskasten Innenraum | 200 |
| Betrifft Dieselmotor:
Sicherungskasten Innenraum |
250 | |
| 3 | Steuergerät elektrische Servolenkung | 100 |
| 4 | SAM-Steuergerät | 40 |
| 5 | Lüftermotor | 80 |
| 6 | Gilt für Motor 607:
Steuergerät Kraftstoffheizung |
70 |
| 7 | Gilt für Motor 607 (Abgasnorm EU5):
Steuergerät DPF-Regenerationsheizung |
125 |
| 8 | Gilt für Motoren 607, 651:
Heizungs-Endstufe |
100 |
| Relais | ||
| F32k1 | Trennrelais | |
Über Mercedes-Benz CLA C117 (2014-2019)
Der Mercedes-Benz CLA C117, produziert von 2014 bis 2019, ist eine elegante und sportliche Limousine, die dynamisches Design mit fortschrittlichen Technologien kombiniert. Dieses Modell ist bekannt für seine aerodynamische Silhouette und seinen luxuriösen Innenraum, der sowohl dem Fahrer als auch den Passagieren hohen Komfort bietet. Der CLA C117 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, wobei die Leistung von sparsamen Varianten bis hin zu leistungsstarken AMG-Versionen reichte. Dank präziser Lenkung und fortschrittlicher Sicherheitssysteme ist dieses Modell bei Fahrern beliebt, die Zuverlässigkeit und Stil suchen.
Sicherungskastenbelegung Mercedes-Benz CLA C117
Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes-Benz CLA C117, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, typischerweise im Bereich des Armaturenbretts. Die Diagramme bieten einen detaillierten Überblick über die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Die Sicherungskastenbelegung ist daher ein unschätzbares Werkzeug für jeden Besitzer dieses Modells.
