Audi Q3 F3 II (2018-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi Q3 F3 II (2018–2022), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi Q3 F3 II (2018-2020) – Sicherungskastenbelegung
Baujahr: 2018,2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi Q3 II (2018-2020) ist die Sicherung 40 im Sicherungskasten im Innenraum.
Farbe und Ampere bei Sicherungen:
Schwarz – 1
Grau – 2
Violett – 3
Rosa – 4
Hellbraun – 5
Braun – 7.5
Rot – 10
Hellblau – 15
Gelb – 20
Weiß oder transparent – 25
Hellgrün – 30
Meerblau – 35
Orange – 40.
Position des Sicherungskastens
Fahrgastraum
Motorraum
Sicherungsbelegung

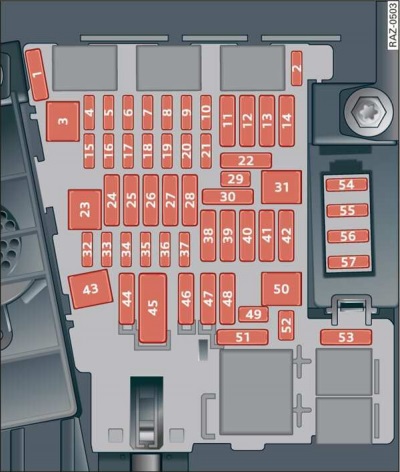

Sicherungskasten im Fahrgastraum
Sicherungsbelegung im Armaturenbrett (2018-2020)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | 2018-2019:
nicht verwendet; 2020: Abgasreinigung |
| 2 | Lordosenstützen vorne |
| 4 | 2018-2019:
Lautstärkeregelung; 2020: Steuergerät MMI Infotainmentsystem. |
| 5 | Türsteuergerät (Diagnose) |
| 6 | Lenksäulenverriegelung;
Wählhebel Automatikgetriebe. |
| 7 | Radioempfänger;
Standheizung; Klimaanlagenbedienung. |
| 8 | Leuchtweitenregulierung;
Innenraumüberwachung; Ambientebeleuchtung; Lichtschalter; Dachmodul; Notrufsystem; Feststellbremse; Diagnoseschnittstelle; Licht- und Regensensor. |
| 9 | Lenksäulenelektronik |
| 10 | 2018-2019:
Display; 2020: Display; Steuergerät MMI Infotainmentsystem. |
| 11 | Steuergerät Fahrzeugelektrik |
| 12 | Steuergerät MMI Infotainmentsystem |
| 13 | Gurtstraffer Fahrerseite |
| 14 | Heizung und Gebläse der Klimaanlage |
| 15 | Lenksäulenverriegelung |
| 16 | 2018-2019:
Mobiltelefonverstärker; 2020: Steuergerät MMI Infotainmentsystem. |
| 17 | Kombiinstrument |
| 18 | Rückfahrkamera;
Peripheriekameras. |
| 19 | Fahrzeug öffnen, starten (NFC) |
| 20 | 2018-2019:
Kombiinstrument; 2020: Abgasreinigung; Kombiinstrument. |
| 21 | Lenksäulenelektronik |
| 23 | Panoramaglasdach |
| 24 | Steuergerät Fahrzeugelektrik |
| 25 | Türsteuergerät Fahrerseite;
Motor Fensterheber hinten links; Steuergerät hintere Tür links. |
| Nummer | Beschreibung |
|---|---|
| 26 | Steuergerät Fahrzeugelektrik |
| 27 | Steuergerät Fahrzeugelektrik |
| 29 | Dachmodul;
Steuergerät Fahrzeugelektrik. |
| 30 | Steuergerät Batteriemanagement |
| 31 | Kofferraumdeckel |
| 32 | Fahrerassistenzsysteme
(Parksystem, Spurwechselassistent, adaptiver Fahrassistent, Kamera). |
| 33 | Insassenerkennungssystem;
Sitzbelüftung vorne; Innenraumbeleuchtung Dach. |
| 34 | Elemente der Klimaanlage;
Feststellbremse; Rückfahrlichter. |
| 35 | Elemente der Klimaanlage;
Diagnoseschnittstelle; Bedienung am Armaturenbrett; Spiegel. |
| 39 | Motor Fensterheber hinten rechts;
Steuergerät Beifahrertür vorne; Steuergerät hintere Tür rechts. |
| 40 | Steckdose |
| 41 | Gurtstraffer Beifahrerseite |
| 42 | Steuergerät Fahrzeugelektrik |
| 43 | Audioverstärker |
| 44 | Steuergerät Allradantrieb (vier) |
| 45 | Fahrersitzverstellung |
| 47 | Heckscheibenwischer |
| 48 | 2018-2019:
Nicht verwendet; 2020: Externer Sound |
| 50 | 2018-2019:
Nicht verwendet; 2020: Kofferraumdeckel. |
| 52 | Federung |
| 53 | Heckscheibenheizung |
| 54 | Linke Anhängerkupplungsleuchte |
| 55 | Anhängerkupplung |
| 56 | Rechte Anhängerkupplungsleuchte |
| 57 | Anhängerkupplungssteckdose |
Sicherungskasten Motorraum
Sicherungsbelegung im Motorraum (2018-2020)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | 2018-2019:
Elektronische Stabilitätskontrolle (ESC); 2020: Nicht verwendet |
| 2 | 2018-2019:
Elektronische Stabilitätskontrolle (ESC); 2020: Nicht verwendet. |
| 4 | Motorelemente;
Motorstart. |
| 5 | Motorelemente;
Zündspulen, |
| 6 | Bremslichtschalter |
| 7 | Motorelemente |
| 8 | Beheizte Lambdasonden |
| 9 | Motorelemente |
| 10 | Kraftstoffpumpe |
| 11 | Standheizung, Motorelemente |
| 12 | Standheizung, Motorelemente |
| 13 | Automatikgetriebe;
Getriebeölpumpe. |
| 14 | Motorelemente;
Zündspulen. |
| Nummer | Beschreibung |
|---|---|
| 15 | Hupe |
| 16 | Motorelemente;
Zündspulen. |
| 17 | Stabilitätskontrolle (ESC);
Motorsteuergerät. |
| 18 | Batteriesteuergerät |
| 19 | Steuergerät Scheibenwischer vorne |
| 20 | Diebstahlwarnanlage;
Garagentoröffnung. |
| 21 | Automatikgetriebe |
| 22 | Motorsteuergerät |
| 23 | Motorstart |
| 24 | Zusatzheizung |
| 31 | Motorelemente |
| 36 | Linker Scheinwerfer |
| 37 | Standheizung |
| 38 | Rechter Scheinwerfer |
Audi Q3 F3 II – Sicherungskastenbelegung
Baujahr: 2020, 2021
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi Q3 II ist die Sicherung 40 im Sicherungskasten im Innenraum.
Farbe und Ampere bei Sicherungen:
Schwarz – 1
Grau – 2
Violett – 3
Rosa – 4
Hellbraun – 5
Braun – 7.5
Rot – 10
Hellblau – 15
Gelb – 20
Weiß oder transparent – 25
Hellgrün – 30
Meeresgrün – 35
Orange – 40.

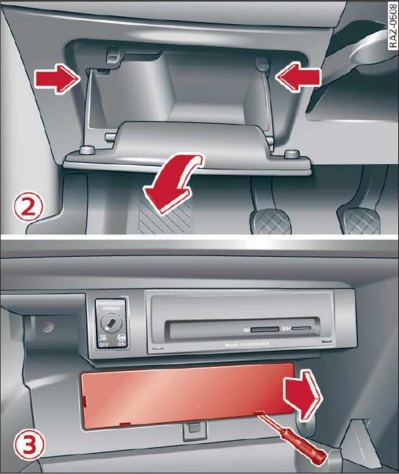

Lage des Sicherungskastens
Fahrgastraum
Motorraum
Sicherungsbelegung
2021
Sicherungskasten Motorraum
Sicherungsbelegung im Motorraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 3 | Motorsteuergerät |
| 4 | Motorkomponenten;
Motorstart. |
| 5 | Motorkomponenten |
| 6 | Bremslichtschalter |
| 7 | Motorkomponenten |
| 8 | Beheizte Lambdasonden |
| 9 | Motorkomponenten |
| 10 | Kraftstoffpumpe |
| 11 | – |
| 12 | – |
| 13 | Automatikgetriebe;
Getriebeölpumpe. |
| 14 | – |
| 15 | Hupe |
| Nummer | Beschreibung |
|---|---|
| 16 | Motorkomponenten;
Motorelektronik. |
| 17 | Elektronische Stabilitätskontrolle (ESC);
Motorsteuergerät. |
| 18 | Batteriemanagementmodul;
CAN-Gateway. |
| 19 | Steuergerät für Frontscheibenwischer |
| 20 | Diebstahlwarnanlage;
Garagentoröffnung (Homelink). |
| 21 | Automatikgetriebe |
| 22 | Motorsteuergerät |
| 23 | Motorstart |
| 24 | – |
| 31 | Motorkomponenten;
Kraftstoffeinspritzdüsen. |
| 33 | Getriebeölpumpe |
| 35 | Klima-, Heizungs- und Lüftungssteuerung |
| 36 | Linker Scheinwerfer |
| 37 | Standheizung |
| 38 | Rechter Scheinwerfer |
Sicherungskasten im Innenraum
Sicherungsbelegung im Armaturenbrett
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Abgasreinigung, AdBlue |
| 2 | Elektronik der Vordersitze |
| 4 | Lautstärkeregelung;
Steuergerät MMI Infotainmentsystem. |
| 5 | CAN-Gateway-Steuergerät (Diagnose) |
| 6 | Zündschlüsselsicherung;
Schalthebel Automatikgetriebe. |
| 7 | Klima-, Heizungs- und Lüftungssteuerung;
Standheizung; Reifendrucküberwachung. |
| 8 | Scheinwerfer-Durchflusskontrolle;
Innenraumüberwachung; Ambientebeleuchtung; Lichtschalter; Dachhimmel-Steuergerät; Notrufsystem; Feststellbremse; Diagnosesteckdose; Licht- und Regensensor; Partikelsensor. |
| 9 | Lenksäulenelektronik |
| 10 | Lautstärkeregelung;
Steuergerät MMI Infotainmentsystem. |
| 11 | Steuergerät für Fahrzeugelektrik |
| 12 | Steuergerät MMI Infotainmentsystem |
| 13 | Gurtstraffer Fahrerseite;
Airbag-Modul. |
| 14 | Klimaanlagenlüfter |
| 15 | Lenksäulenverriegelung |
| 16 | Audi Phonebox |
| 17 | Blinkerset;
Notrufsystem. |
| 18 | Rückfahrkamera;
Seitenkameras. |
| 19 | Fahrzeugöffnung, -start (NFC) |
| 20 | Abgasreinigung;
Blinkerset. |
| 21 | Lenksäulenelektronik |
| 23 | – |
| 24 | Steuergerät für Fahrzeugelektrik |
| 25 | Türsteuergerät Fahrerseite;
Motor Fensterheber hinten links; Steuergerät hintere linke Tür. |
| 26 | Steuergerät für Fahrzeugelektrik |
| Nummer | Beschreibung |
|---|---|
| 27 | Steuergerät für Fahrzeugelektrik |
| 29 | Dachkonsolenmodul;
Steuergerät für Fahrzeugelektrik. |
| 30 | Steuergerät für Zusatzbatterie |
| 31 | – |
| 32 | Fahrerassistenzsysteme
(Parklenkassistent, Spurwechselassistent, adaptiver Fahrassistent, Kamera). |
| 33 | Dachkonsolenmodul;
Elektronik Beifahrersitz. |
| 34 | Klimaanlagenkomponenten;
Feststellbremse; Rückfahrlicht; Innenraum-Soundgenerator. |
| 35 | Klimaanlagenkomponenten;
Diagnosestecker; Schaltermodul Mittelkonsole; Spiegel; Scheinwerfer-Intensitätseinstellung; Armaturenbrettbeleuchtung. |
| 39 | Motor Fensterheber hinten rechts;
Steuergerät Beifahrertür vorne; Steuergerät hintere rechte Tür. |
| 40 | 12V-Steckdose |
| 41 | Gurtstraffer Beifahrerseite |
| 42 | Steuergerät für Fahrzeugelektrik |
| 43 | – |
| 44 | Allradantrieb-Steuergerät (vier) |
| 45 | Fahrersitz-Elektronik |
| 47 | Heckscheibenwischer |
| 48 | Externer Sound |
| 49 | Kupplungspositionssensor;
Motorstart. |
| 50 | – |
| 52 | Fahrwerksregelung |
| 53 | Heckscheibenentfeuchter |
| 54 | Linke Anhängerkupplungsleuchte |
| 55 | Anhängerkupplung (Erkennung) |
| 56 | Rechte Anhängerkupplungsleuchte |
| 57 | Anhängerkupplungssteckdose |
2022
Sicherungskasten Motorraum
Sicherungsbelegung im Motorraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 3 | Motorsteuergerät |
| 4 | Motorkomponenten;
Motorstart. |
| 5 | Motorkomponenten |
| 6 | Bremslichtschalter |
| 7 | Motorkomponenten |
| 8 | Beheizte Lambdasonden |
| 9 | Motorkomponenten |
| 10 | Kraftstoffpumpe |
| 11 | – |
| 12 | – |
| 13 | Automatikgetriebe;
Getriebeölpumpe. |
| 14 | – |
| 15 | Hupe |
| Nummer | Beschreibung |
|---|---|
| 16 | Motorkomponenten;
Motorelektronik; On-Board-Ladegerät; |
| 17 | Elektronische Stabilitätskontrolle (ESC);
Motorsteuergerät. |
| 18 | Batteriemanagementmodul;
CAN-Gateway. |
| 19 | Steuergerät für Frontscheibenwischer |
| 20 | Diebstahlwarnanlage;
Garagentoröffnung (Homelink). |
| 21 | Automatikgetriebe |
| 22 | Motorsteuergerät |
| 23 | Motorstart |
| 24 | – |
| 31 | Motorkomponenten;
Kraftstoffeinspritzdüsen; Elektrisches Antriebssystem. |
| 33 | Bremsassistent |
| 35 | Klima-, Heizungs- und Lüftungssteuerung |
| 36 | Linker Scheinwerfer |
| 37 | Standheizung |
| 38 | Rechter Scheinwerfer |
Sicherungskasten im Innenraum
Sicherungsbelegung im Armaturenbrett
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Abgasreinigung, AdBlue |
| 2 | Elektronik der Vordersitze |
| 4 | Lautstärkeregelung;
Steuergerät MMI Infotainmentsystem. |
| 5 | CAN-Gateway-Steuergerät (Diagnose) |
| 6 | Zündschlüsselsicherung;
Schalthebel Automatikgetriebe. |
| 7 | Klima-, Heizungs- und Lüftungssteuerung;
Standheizung; Reifendrucküberwachung. |
| 8 | Scheinwerfer-Durchflusskontrolle;
Innenraumüberwachung; Ambientebeleuchtung; Lichtschalter; Dachhimmel-Steuergerät; Notrufsystem; Feststellbremse; Diagnosestecker; Licht- und Regensensor; Partikelsensor. |
| 9 | Lenksäulenelektronik |
| 10 | Lautstärkeregelung;
Steuergerät MMI Infotainmentsystem. |
| 11 | Steuergerät für Fahrzeugelektrik |
| 12 | Steuergerät MMI Infotainmentsystem |
| 13 | Gurtstraffer Fahrerseite;
Airbag-Modul. |
| 14 | Klimaanlagenlüfter |
| 15 | Lenksäulenverriegelung |
| 16 | Audi Phonebox |
| 17 | Blinkerset;
Notrufsystem. |
| 18 | Rückfahrkamera;
Seitenkameras. |
| 19 | Fahrzeugöffnung, -start (NFC) |
| 20 | Abgasreinigung;
Kraftstofflecküberwachung. |
| 21 | Lenksäulenelektronik |
| 23 | – |
| 24 | Steuergerät für Fahrzeugelektrik |
| 25 | Türsteuergerät Fahrerseite;
Motor Fensterheber hinten links; Steuergerät hintere linke Tür. |
| 26 | Steuergerät für Fahrzeugelektrik |
| Nummer | Beschreibung |
|---|---|
| 27 | Steuergerät für Fahrzeugelektrik |
| 29 | Dachkonsolenmodul;
Steuergerät für Fahrzeugelektrik. |
| 30 | 48V-Batterie;
Elektrisches Antriebssystem. |
| 31 | – |
| 32 | Fahrerassistenzsysteme
(Parklenkassistent, Spurwechselassistent, adaptiver Fahrassistent, Kamera). |
| 33 | Dachkonsolenmodul;
Elektronik Beifahrersitz. |
| 34 | Klimaanlagenkomponenten;
Feststellbremse; Rückfahrlichter; Innenraum-Soundgenerator. |
| 35 | Luftqualitätssensor;
Diagnosestecker; Schaltermodul Mittelkonsole; Spiegel; Scheinwerfer-Intensitätseinstellung; Armaturenbrettbeleuchtung. |
| 39 | Motor Fensterheber hinten rechts;
Steuergerät Beifahrertür vorne; Steuergerät hintere rechte Tür. |
| 40 | 12V-Anschluss |
| 41 | Gurtstraffer Beifahrerseite |
| 42 | Steuergerät für Fahrzeugelektrik |
| 43 | – |
| 44 | Allradantrieb-Steuergerät (vier) |
| 45 | Fahrersitz-Elektronik |
| 47 | Heckscheibenwischer |
| 48 | Externer Sound |
| 49 | Kupplungspositionssensor;
Motorstart; Elektrisches Antriebssystem. |
| 50 | – |
| 52 | Fahrwerksregelung |
| 53 | Heckscheibenentfeuchter |
| 54 | Linke Anhängerkupplungsleuchte |
| 55 | Anhängerkupplung (Erkennung) |
| 56 | Rechte Anhängerkupplungsleuchte |
| 57 | Anhängerkupplungsanschluss |
Über den Audi Q3 F3 II (2018-2022)
Der Audi Q3 F3 II, produziert von 2018 bis 2022, ist die zweite Generation des beliebten kompakten SUV von Audi. Dieses Modell zeichnet sich durch ein modernes Design, fortschrittliche Technologien und ein hohes Maß an Komfort aus. Der Audi Q3 F3 II bietet verschiedene Motoroptionen, darunter Benzin- und Dieselaggregate, die optimale Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist mit einem Schwerpunkt auf Qualität und Funktionalität gestaltet und umfasst die neuesten Infotainment-Technologien und Fahrerassistenzsysteme. Dieses Modell ist ideal für diejenigen, die ein zuverlässiges und stilvolles SUV mit hervorragenden Fahreigenschaften suchen.
Sicherungsbelegungsplan Audi Q3 F3 II
Diese Seite zeigt den Sicherungsbelegungsplan für den Audi Q3 F3 II, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise im Bereich des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
