Audi Q7 4L (2005-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi Q7 4L (2005–2015), erhalten Informationen zur Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi Q7 (2005-2015) – Sicherungsplan
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi Q7 (2005-2015) ist die Sicherung 8 im Sicherungskasten auf der Instrumententafel (linke Seite).
Position
- Auf der rechten Seite des Armaturenbretts
- Modelle mit Linkslenkung: in der Mitte des Armaturenbretts / Modelle mit Rechtslenkung: im Fußraum des Fahrers

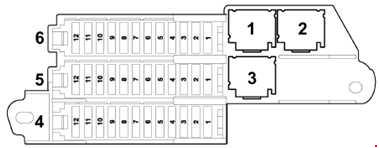

- Auf der rechten Seite des Kofferraums
- Unter dem Fahrersitz
- Auf der linken Seite des Armaturenbretts
- Auf der linken Seite im Expansionsraum.
- Auf der linken hinteren Seite des Motorraums

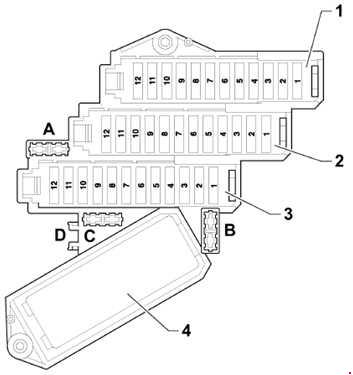

Sicherungsbelegung im Sicherungskasten, linkes Armaturenbrett
| Nummer |
Ampere [A] | Beschreibung |
| A | – | Nicht verwendet |
| B | 10 | Ab Juni 2009:
Hauptsicherung für Sonderausstattung -S245- |
| C | – | Nicht verwendet |
| D | – | Nicht verwendet |
| Sicherungskasten 1 | ||
| 1 | 5 |
Bis Juni 2010:
Nicht verwendet;
Ab Juni 2010:
Spannungsstabilisator -J532-.
|
| 2 | 5 | Bis Juni 2010:
Nicht verwendet; Ab Juni 2010:
Relais für automatisches Innenrückspiegel gegen Blendung -J910-.
|
| 3 | 7,5 | Bis Juni 2010:
Nicht verwendet; Ab Juni 2010:
Steuergerät für Informationselektronik 1 -J794-.
|
| 4 | 5 | Bis Mai 2010:
Steuergerät für Reifendrucküberwachung -J502-; |
| 5 | 20 | Steuergerät für Zusatzheizung -J364- |
| 6 | 10 | LHD:
Schalter für Lordosenstützenverstellung Fahrer -E176- |
| 6 | 10 | RHD:
Schalter für Lordosenstützenverstellung Beifahrersitz -E177- |
| 7 | 35 | LHD:
Fahrertürsteuergerät -J386- Fensterhebermotor auf der Fahrerseite -V147- Steuergerät für hintere linke Tür -J388- Fensterhebermotor hinten links -V26- |
| 7 | 35 | RHD:
Steuergerät für Beifahrertür -J387- Fensterhebermotor hinten rechts -V27- Fensterhebermotor Beifahrerseite -V148- |
| 8 | 15 | LHD:
Fahrertürsteuergerät -J386-; Steuergerät für hintere linke Tür -J388- (bis Mai 2008). |
| 8 | 15 | RHD:
Steuergerät für Beifahrertür -J387- Steuergerät für hintere rechte Tür -J389- |
| 9 | 5 |
Bis Mai 2008:
Steuergerät für Energiemanagement -J644-
Ab Juni 2010:
Steuergerät für Reifendrucküberwachung -J502-
|
| 10 | 30 | LHD:
Steuergerät für Zugang und Startberechtigung -J518- Schalter für Zugang und Startberechtigung -E415- |
| 10 | 5 | RHD:
Multimedia-Player Position 1 -R118- (bis Juni 2009) Multimedia-Player Position 2 -R119- (bis Juni 2009) CD-Wechsler -R41-
(bis Mai 2010)
DVD-Player -R7-
(bis Mai 2010)
MiniDisc-Player -R153- (bis Juni 2009) Videorecorder und DVD-Player -R129- (bis Juni 2009) Anschluss für externe Audioquellen -R199- (bis Juni 2009) |
| 11 | 10 | LHD:
Steuergerät für Lenksäulenelektronik -J527- |
| 11 | 10 | RHD:
Steuergerät hinten und Display Climatronic -E265- Steuergerät für Frischluftgebläse -J391- |
| 12 | 5 | LHD:
Sensor für Innenraumüberwachung -G273- Hupe -H12- |
| 12 | 5 | RHD:
Zentralsteuergerät für Komfortsystem -J393- |
| Sicherungskasten 2 | ||
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | 15 |
Bis Juni 2009:
nicht verwendet;
Ab Juni 2009:
Steuergerät für Belüftung Vordersitz links -J800-.
|
| 4 | 30 | Steuergerät für Wischermotor -J400-;
Scheibenwischermotor -V-. |
| 5 | 5 | Licht-/Regensensor -G397- |
| 6 | 25 | Doppeltonrelais -J4-;
Hochtonhorn -H2-; Tieftonhorn -H7-. |
| 7 | 30 | LHD:
Bordnetzsteuergerät -J519- |
| 7 | 25 | RHD; ab Juni 2010:
12 V Steckdose 3 -U19-; 12 V Steckdose 4 -U20-. |
| 8 | 25 | LHD:
Bordnetzsteuergerät -J519- |
| 8 | 20 | RHD:
Zigarettenanzünder -U1- |
| 9 | 25 | LHD:
Bordnetzsteuergerät -J519- |
| 9 | 25 | RHD:
12 V Steckdose -U5-; 12 V Steckdose 2 -U18-. |
| 10 | 10 | LHD:
Steuergerät im Kombiinstrument -J285- (bis Mai 2010); Diagnose-Interface für Datenbus -J533-; Anzeige im Kombiinstrument -Y24- (bis Mai 2010). |
| 10 | 10 | RHD:
Climatronic-Steuergerät -J255-; Frischluftgebläse-Steuergerät -J126-. |
| 11 | 30 | Relais für Scheinwerferreinigungsanlage -J39- |
| 12 | 10 | 16-poliger Stecker -T16-;
Diagnosestecker |
| Sicherungshalter 3 | ||
| 1 | 10 | Linker Scheinwerfer |
| 2 | 5 | Steuergerät für adaptive Geschwindigkeitsregelanlage -J428- Sensorheizung für adaptive Geschwindigkeitsregelanlage -Z47- |
| 3 | 5 | Head-up-Display -J145-
Display-Einheit-Taste -E506- Relaisventil -J541- das Kühlmittel unterbricht 2) Kühlmittelheizung mit Absperrventil -N279- 2) |
| 4 | 10 | Spurverlassenswarnung
Steuergerät für Warnung bei Spurverlassen -J759-; Frontscheibenheizung für Spurverlassenswarnung -Z67-; |
| 5 | 10 5 1) |
LHD:
Steuergerät für Alarmsystem -J616-; Steuergerät für Sondersignale -E507-; Ab November 2007: Vorbereitung für Multimedia (9WM). |
| 5 | 5 | RHD; ab November 2007:
Vorbereitung für Multimedia (9WM) |
| 6 | 5 | LHD:
Steuergerät für Lenksäulenelektronik -J527-; Steuergerät für Zugangs- und Startberechtigung -J518-; Lichtschalter -E1-; Zentralsteuergerät für Komfortsystem -J393-; Steuergerät für Anhängererkennung -J345-; Steuergerät für Reifendrucküberwachung -J502- (7K6) (ab Juni 2008). |
| 6 | 5 | RHD:
Sitzheizung hinten links -Z10-; |
| 7 | 5 | Ölstands- und Öltemperaturgeber -G266- |
| 8 | 5 | 16-poliger Stecker -T16-;
Diagnosestecker. |
| 9 | 5 | Automatischer Innenrückspiegel gegen Blendung -Y7- |
| 10 | 5 | Steuergerät für Garagentorfunktion -J530-;
Steuergerät für Garagentorfunktion -E284-; |
| 11 | 5 | Diagnose-Interface für Datenbus -J533- |
| 12 | 5 | Stellmotor für rechten Scheinwerfer -E102-;
Stellmotor für linken Scheinwerfer -V48-; Stellmotor für rechten Scheinwerfer -V49-. |
| 12 | 5 | Luftgütesensor -G238-;
Steuergerät hinten und Display; Climatronic -E265-; Climatronic-Steuergerät -J255-. |
|
1) Ab November 2007
2) Nur für Modelle mit 6-Zylinder-Dieselmotor der Generation 2 |
||

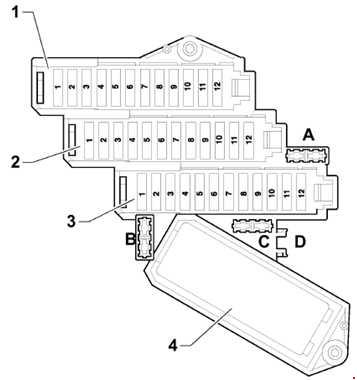

Sicherungsbelegung im Sicherungskasten, Armaturenbrett rechts
| Nummer |
Ampere [A] | Beschreibung |
| A | 5 | Sicherung für Steuergerät für Materialgeräusche -S348- |
| B | 5 | Ab Juni 2008:
Sicherung Kühler -S340- |
| C | – | Nicht verwendet |
| D | – | Nicht verwendet |
| Sicherungshalter 1 | ||
| 1 | 20 | Sitzheizung hinten links -Z10- Rückenlehnenheizung hinten links -Z11- Sitzheizung hinten rechts -Z12- Rückenlehnenheizung hinten rechts -Z13- |
| 2 | 10 | Bis Mai 2010:
Steuergerät für Automatikgetriebe -J217- (0AT) |
| 2 | 5 | Bis Mai 2010:
Steuergerät für Automatikgetriebe -J217- Antennenverstärker für Mobiltelefon -R86- |
| 3 | 30 | Sitzheizung vorne links -Z45- Sitzheizung vorne rechts -Z46- |
| 3 | 15 | RHD; ab Juni 2009:
Steuergerät für Sitzbelüftung vorne rechts -J799- |
| 4 | 20 | ABS-Steuergerät -J104- |
| 5 | 15 | LHD:
Steuergerät für Beifahrertür -J387- Steuergerät für hintere rechte Tür -J389- (bis Mai 2008) |
| 5 | 15 | RHD:
Fahrertürsteuergerät -J386- Steuergerät für hintere linke Tür -J388- |
| 6 | 25 | LHD:
12 V Steckdose 3 -U19- |
| 6 | 25 | RHD; bis Mai 2010:
12 V Steckdose 3 -U19- |
| 6 | 30 | RHD; ab Juni 2010:
Bordnetzsteuergerät -J519- |
| 7 | 10 |
LHD:
Schalter für Lordosenstützenverstellung
Beifahrersitz -E177-
RHD:
Schalter für Lordosenstützenverstellung Fahrer -E176-
|
| 8 | 20 | LHD:
Zigarettenanzünder -U1- |
| 8 | 25 | RHD:
Bordnetzsteuergerät -J519- |
| 9 | 25 | LHD:
12 V Steckdose -U5-; 12 V Steckdose 2 -U18- |
| 9 | 25 | RHD:
Bordnetzsteuergerät -J519- |
| 10 | 10 | LHD:
Climatronic-Steuergerät -J255-; Frischluftgebläse-Steuergerät -J126-. |
| 10 | 10 |
RHD:
Bis Juni 2010:
Steuergerät im Kombiinstrument -J285-
Ab Juni 2010: Diagnose-Interface für Datenbus -J533- |
| 11 | 5 | Bis Mai 2008:
Bremslichtschalter -F-; Bremspedalschalter -F47-; ABS-Steuergerät -J104-.
|
| 11 | 15 | Ab Juni 2010:
Kühlschrank -J698- |
| 12 | 15 | Bordnetzsteuergerät 2 -J520- |
| Sicherungshalter 2 | ||
| 1 | 10 | Rechter Scheinwerfer |
| 2 | 5 | Steuergerät für adaptive Federung -J197- |
| 3 | 5 | Vorbereitung für Mobiltelefon (9ZD) |
| 4 | 5 | Steuergerät für Spurwechselassistent
-J769- Steuergerät für Spurwechselassistent 2 -J770- |
| 5 | 5 | Relais zur Reduzierung der Bremslichter -J508- Kupplungspedalschalter -F36- |
| 6 | 5 | Steuergerät für Automatikgetriebe
-J217- |
| 6 | 20 | Steuergerät für Automatikgetriebe
-J217- (09D) |
| 7 | 5 | ABS-Steuergerät -J104- |
| 8 | 5 | Multifunktionsschalter -F125- Schalter Tiptronic -F189- Steuergerät für Bedienelement-Sensoren -J587- |
| 9 | 5 |
Steuergerät für Parklenkassistent -J446-
Steuergerät für Top View Kamera -J928-
(LHD; ab Juni 2012)
|
| 10 | 5 |
LHD:
Airbag-Steuergerät -J234-
RHD:
Diagnose-Interface für Datenbus -J533-
|
| 11 | 5 | LHD:
Schalter für beheizte Rücksitzbank links mit Regler -E128- Schalter für beheizte Rücksitzbank rechts mit Regler -E129- |
| 11 | 5 | RHD:
Steuergerät für Lenkradelektronik -J527-; Steuergerät für Zugangs- und Startberechtigung -J518-; Lichtschalter -E1-; Zentralsteuergerät für Komfortsystem -J393-; Steuergerät für Anhängererkennung -J345-. |
| 12 | 5 | LHD:
Luftgütesensor -G238-; Steuergerät hinten und Display Climatronic -E265-; Climatronic-Steuergerät -J255-. |
| 12 | 5 | RHD:
Stellmotor für Leuchtweitenregulierung rechts -E102-; Stellmotor für Leuchtweitenregulierung links -V48-; Stellmotor für Leuchtweitenregulierung rechts -V49-. |
| Sicherungskasten 3 | ||
| 1 | 15 | Bis Mai 2007:
Heckscheibenwischermotor -V12- Ab Juni 2008: Kühlbox -J698- |
| 1 | 10 | Ab Juni 2010:
Steuergerät im Schalttafeleinsatz -J285- |
| 2 | 5 | Bis Juni 2010:
Heizelement für Wischwasserdüse -Z20-; Heizelement für rechte Wischwasserdüse -Z21-;
Ab Juni 2010:
Steuergerät für Rückfahrkamerasystem -J772-.
|
| 3 | 30 | Bis Mai 2010:
Bordnetzsteuergerät -J519- |
| 3 | 5 | Ab Juni 2010:
DVD-Player -R7-; CD-Wechsler -R41-. |
| 4 | 5 | Ab Juni 2009:
Display für vorderes Informationsdisplay und Bedieneinheit -J685-. |
| 5 | 5 |
Bis Juni 2009:
Telefon-Sende- und Empfangseinheit -R36-;
Bis Mai 2010:
Telefonhalter -R126-;
Steuergerät für Chipkartenleser -J676.
|
| 5 |
10
15
|
Ab Juni 2010:
Steuergerät für Automatikgetriebe -J217- |
| 6 | 15 | Bis Juni 2009:
Steuergerät für vorderes Informationsdisplay und Bedieneinheit -J523-; Antennenverstärker -R24-. |
| 6 | 7.5 |
Bis Juni 2009:
Steuergerät für vorderes Informationsdisplay
und Bedieneinheit -J523-;
Bis Mai 2010:
Steuergerät für Informationselektronik 1 -J794-.
|
| 6 | 30 | Ab Juni 2010:
Relais für Getriebehydraulikpumpe -J510- (nur für Modelle mit Start/Stopp-System) Zusatzsteuergerät für Hydraulikpumpe -J922- (nur für Modelle mit Start/Stopp-System) |
| 7 | 20 | Steuergerät für Schiebedach
-J245- |
| 8 | 20 | Steuergerät für Heckschiebedach -J392- |
| 9 | 20 | Steuergerät für Schiebedachjalousie -J394- |
| 10 | 5 | LHD:
Multimedia-Player Position 1 -R118- (bis Mai 2009) (bis Mai 2009) (bis Mai 2010) (bis Mai 2010) (bis Mai 2009) (bis Mai 2009) (von November 2006 bis Mai 2009) |
| 10 | 30 | RHD:
Steuergerät für Zugangs- und Startberechtigung -J518-; Schalter für Zugangs- und Startberechtigung -E415- |
| 11 | 35 | LHD:
Fensterhebermotor Beifahrerseite -V148- Fensterhebermotor hinten rechts -V27- |
| 11 | 35 | RHD:
Türsteuergerät Fahrer -J386-; Fensterhebermotor Fahrerseite -V147-; Türsteuergerät hinten links -J388-; Fensterhebermotor hinten links -V26-. |
| 12 | 10 | LHD:
Steuergerät hinten und Display Climatronic -E265-; Steuergerät für Frischluftgebläse -J391-. |
| 12 | 10 | RHD:
Steuergerät für Lenkradelektronik -J527- |

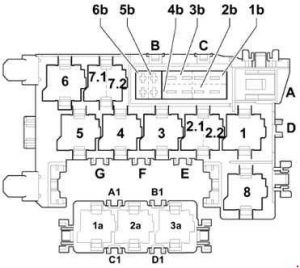

Zentrales Relais- und Sicherungspanel im Armaturenbrett
| Nummer |
Ampere [A] | Beschreibung |
| A | – | Nicht belegt |
| B | 30 | Steuergerät für Anhängererkennung -J345-
(nur USA); Bremskraftverstärker (nur USA). |
| C | 30 | Steuergerät für Sitzverstellung und
Lenksäulenverstellung mit Memory-Funktion -J136-; Steuergerät für Beifahrersitzverstellung vorne mit Memory-Funktion -J521-. |
| D | – | Nicht belegt |
| E | – | Nicht belegt |
| F | – | Nicht belegt |
| 1b | 40 | Frischluftgebläse -V2- |
| 2b | 40 | ABS-Steuergerät -J104- |
| 3b | 40 | Frischluftgebläse hinten -V80- |
| 4b | 40 | Heckscheibenheizung -Z1- |
| 5b | 15 | Ab Juni 2007:
Heckscheibenwischermotor -V12-. |
| 6b | 5 | Ab Juni 2007:
Heizelement Wischwasserdüse -Z20-; Heizelement Wischwasserdüse -Z21-. |
| A1 | – | Nicht belegt |
| B1 | – | Nicht belegt |
| C1 | – | Nicht belegt |
| D1 | – | Nicht belegt |
| Relais | ||
| 1 | Relais für adaptiven Federungskompressor -J403- | |
| 2.1 | Relais für Spannungsversorgung Klemme 75x -J694- | |
| 2.2 | Relais für Zweiklanghorn -J4- | |
| 3 | Relais für Scheinwerferreinigungsanlage -J39- | |
| 4 | Relais für Bremslichtdämpfung -J508- | |
| 5 | Nicht belegt | |
| 6 | Relais für Heckscheibenheizung -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI:
Relais für Kühlmittel-Nachlaufpumpe -J151- (V6 FSI ab Juni 2009) |
|
| 7.1 | Ab Juni 2010:
Relais für Kühlmittelabsperrventil -J541- (nur für Modelle mit 6-Zylinder-Dieselmotor, Generation 2) |
|
| 7.2 | Ab Juni 2010:
Relais für automatisch abblendenden Innenspiegel -J910-; (nur Modelle mit 8-Gang-Automatikgetriebe). |
|
| 8 | Relais für Getriebehydraulikpumpe -J510- | |
| 1a | Nicht belegt | |
| 2a | Nicht belegt | |
| 3a | Nicht belegt | |
Sicherungsbelegung im Sicherungskasten im Kofferraum auf der rechten Seite
| Nummer |
Ampere [A] | Beschreibung |
| Sicherungskasten 6 | ||
| 1 | 15 |
Bis Mai 2010:
Steuergerät für Alarmanlage -J616-;
Ab Juni 2010:
Steuergerät für Multimediasystem -J650-
|
| 2 | 30 | Steuergerät für System
Reduktionsmittel-Dosierung -J880-. |
| 3 | 15 | Bis Mai 2010:
Steuergerät für adaptive Federung -J197- |
| 3 | 5 | Ab Juni 2012:
Schalter für Reduktionsmitteltankklappe -F502- |
| 4 | 5 | Bis Mai 2010:
Steuergerät für Rückfahrkamerasystem -J772- Rückfahrkamera -R189- |
| 5 | 5 | Steuergerät für Parklenkassistent -J446- |
| 6 | 15 | Zentrales Komfortsystem 2 -J773- |
| 7 | 15 | Zentrales Komfortsystem 2 -J773- |
| 8 | 5 | Empfänger für Funkfernbedienung
für Zusatzheizung -R64- |
| 9 | 20 | Steckdose 12 V 5 -U26- |
| 10 | 20 | Zentrales Komfortsystem -J393- |
| 11 | 15 | Antennenempfänger für System
schlüsselloses Fahrzeugöffnen -J723- |
| 12 | 30 | Zentrales Komfortsystem -J393- |
| Sicherungskasten 5 | ||
| 1 | 15 | Steuergerät für Alarmanlage -J616- |
| 2 | 5 | Steuergerät für Sondersignale -E507- |
| 3 | 15 | Bidirektionales Funkrelais -J84- Bidirektionales Funkrelais -R8- |
| 4 | 15 | Bidirektionales Funkrelais -J84- Bidirektionales Funkrelais -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | Ab Juni 2010:
Steuergerät für Alarmanlage -J616- |
| 6 | 5 | Bis Juni 2009:
TV-Tuner -R78- |
| 7 | 5 | Bis Juni 2009:
Navigationssystem mit CD-Player-Steuergerät -J401- |
| 8 | 30 | Bis Juni 2009:
Steuergerät für digitales Audiopaket -J525- |
| 9 | 5 | Bis Juni 2009:
Digitalradio -R147- |
| 10 | 30 | Bis Juni 2009:
Steuergerät für digitales Audiopaket 2 -J787- |
| 11 | 5 | Bis Juni 2009:
Steuergerät für Rückfahrkamerasystem -J772- Bis Juni 2009: Rückfahrkamera -R189- |
| 12 | – | Nicht belegt |
| Sicherungskasten 4 | ||
| 1 | 5 | Von Juni 2009 bis Mai 2010:
Radio -R- |
| 1 |
7,5
30
|
Ab Juni 2010:
Steuergerät für digitales Audiopaket -J525- |
| 2 | 5 | Ab Juni 2009:
TV-Tuner -R78- Ab Juni 2011: Digitaler TV-Tuner -R171- |
| 3 | 30 | Ab Juni 2009:
Steuergerät für digitales Audiopaket -J525- |
| 4 | 30 | Ab Juni 2009:
Steuergerät für digitales Audiopaket 2 -J787- |
| 5 | 15 | Fond-Entertainment (9WP, 9WK)
(von November 2007 bis Mai 2010) Steuergerät für Multimediasystem -J650-
(bis Mai 2010)
Steuergerät für adaptive Federung -J197-
(ab Juni 2010)
|
| 6 | 20 | Steuergerät für zentrales Komfortsystem -J393- |
| 7 | 30 | Steuergerät für Heckklappe -J605- ;
Motor im Steuergerät für Heckklappe -V375-. |
| 8 | 30 | Steuergerät für Heckklappe 2 -J756-;
Motor im Steuergerät für Heckklappe 2 -V376-. |
| 9 | 15 | Steuergerät für Anhängererkennung -J345- |
| 10 | 15 20 1) |
Steuergerät für Anhängererkennung -J345- |
| 11 | 15 20 1) |
Steuergerät für Anhängererkennung -J345- |
| 12 | 30 25 1) |
Steuergerät für Anhängererkennung -J345- Motor für Kugelgelenk an Scharnieren -V317- |
| Relais | ||
| 1 | Nicht belegt | |
| 2 | Nicht belegt | |
| 3 | Ab November 2007:
6-poliger Stecker -T6am-, Fond-Entertainment |
|
| 1) Modelle ohne Anhängerkupplung 2) Modelle mit Anhängerkupplung 3) Für Motorcode CCFA 4) Für Motorcode CCMA, CATA bis Mai 2010 5) Für Motorcode CCGA 6) Für Motorcode BTR 7) Für Motorcode BUN, BUG 8) Für Motorcodes CASA, CASB 9) Für Motorcodes CJGA, CJMA, CJGC, CJGD, CRCA, CNRA 10) Für Motorcode CCFC 11) Für Motorcodes CCMA, CATA ab Juni 2010 12) Ab Juni 2010 13) Für Motorcodes CLZB, CNRB 14) Modelle ohne Partikelsensor 15) Ab Juni 2012 |
||
Kabelverbindung 2 Klemme 30 -TV22- / Slave-Startbuchse -U6-
Über Audi Q7 4L (2005-2015)
Der Audi Q7 4L, produziert von 2005 bis 2015, ist ein luxuriöses SUV, das eine Kombination aus Komfort, Leistung und fortschrittlicher Technologie bietet. Dieses Modell ist bekannt für sein robustes Design und seinen geräumigen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet. Der Audi Q7 4L ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren mit unterschiedlichen Leistungen, die eine dynamische Fahrt und einen effizienten Kraftstoffverbrauch gewährleisten. Zu den häufigsten Motoren gehören der 3.0 TDI und der 4.2 FSI, die für ihre Zuverlässigkeit und Leistung bekannt sind. Dieses Modell ist auch mit fortschrittlichen Sicherheitsfunktionen und modernen Technologien ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungsplan Audi Q7 4L
Diese Seite zeigt den Sicherungsplan für den Audi Q7 4L, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
