Audi 100 C3 (1989-1991) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi 100 C3 (1989–1991), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Audi 100 C3 (1989-1991) – Sicherungsplan

Baujahr: 1989, 1990, 1991.

Die Sicherung des Zigarettenanzünders (Steckdose) im Audi 100 C3 (1989-1991) ist die Sicherung 4 im Sicherungsplan

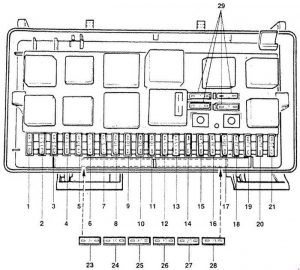

Sicherungen

Nr.	[A]	Beschreibung
1	15	Nebelscheinwerfer, Nebelschlussleuchten
2	15	Warnblinkanlage
3	25	Hupe, Bremslichter
4	15	Leseleuchten, Kofferraum,  Zigarettenanzünder , Innenbeleuchtung, Schminkspiegel, Bordcomputer
5	30	Nicht belegt
6	5	Seitenblinker, Standlicht, rechts
7	5	Seitenblinker, Standlicht, links
8	10	Abblendlicht, Blinker
9	10	Abblendlicht links
10	10	Fernlicht, Scheinwerfer rechts
11	10	Fernlicht, Scheinwerfer links
12	15	Instrumententafel, Rückfahrlichter, Tempomat, elektronischer Thermoschalter
13	15	Kraftstoffpumpe
14	5	Handschuhfach, Motorraum, Kennzeichenbeleuchtung

15	25	Scheibenwischer
16	30	Heizelemente Heckscheibe, Heizelemente Außenspiegel
17	30	Frischluftgebläse
18	5	Dritter Scheibenwischer (Kombi)
19	10	Zentralverriegelung und Kraftstoffeinspritzsteuergerät 100, 100 Quattro
20	30	Sitzheizung mit Memory-Funktion
21	25	Nicht belegt
22	–	Nicht belegt
23	30	Nicht belegt
24	10	Nicht belegt
25	30	Elektrische Sitze mit Memory, Beifahrersitz
26	5	Auto-Check, elektrisch verstellbare Spiegel, Fahrersitz-Memory-Kontrolle
27	10	Zündsteuergerät 100, 100 Quattro
28	15	Kraftstoffeinspritzregler II
29	–	Ersatzsicherungen

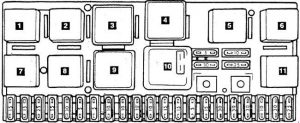

Nummer	Beschreibung
1	offen
2	Kühlerlüfter (Stufe 2)
3	Modelle 100  – Ausgang  Kühlerlüfter Modelle 200 – Kühlerlüfter (Stufe 1)
4	Nicht belegt
5	Lastabwurf-Relais
6	Nicht belegt
7	Hupe
8	Diebstahlschutzrelais
9	Spritzdüse / Scheibenwischer mit Intervallschaltung
10	Kraftstoffpumpe
11	Klimaanlagenrelais

Zusatzrelais-Panel

Nr.	Beschreibung
1	Nicht belegt
2	Radiosteuergerät für Sicherheitsgurtwarnung / Standlicht
3	Steuergerät für Innenbeleuchtungsverzögerung
4	Nicht belegt
5	Scheinwerfersteuergerät
6	Nicht belegt
7	Kühlerlüfterrelais dritte Stufe
8	ABS-Kombirelais
9	Intensivsprührelais
10	Fensterhebersteuergerät
11	Fensterhebersteuergerät
12	Heckscheibenwischerrelais
13	Nicht belegt
14	Automatischer Schalter für Fenster
15	Sitzheizungsrelais Fahrersitz
16	Sitzheizungsrelais Beifahrersitz
17	Nicht belegt

Über den Audi 100 C3 (1989-1991)

Der Audi 100 C3, hergestellt von 1989 bis 1991, ist bekannt für seine Zuverlässigkeit und seinen Komfort. Dieses Modell gehört zur dritten Generation des Audi 100 und bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren. Zu den beliebten Motoren gehören der 2,0-Liter-Benzinmotor und der 2,5-Liter-Dieselmotor, die eine ausgewogene Leistung und Effizienz bieten. Der Audi 100 C3 zeichnet sich durch ein aerodynamisches Design und eine hochwertige Innenverarbeitung aus, was ihn zu einer beliebten Wahl unter Fahrern macht, die ein zuverlässiges und komfortables Fahrzeug für lange Fahrten suchen.

Sicherungsplan des Audi 100 C3

Diese Seite zeigt den Sicherungsplan für den Audi 100 C3, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum unter dem Armaturenbrett. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
