Audi A4 B7 (2004-2009) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Audi A4 B7 (2004–2009), Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A4 B7 (8E, 8H) (2004-2008) – Sicherungskastenbelegung
Herstellungsjahr: 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A4 B7 (2004-2009) ist die Sicherung 33 im Sicherungskasten im Fahrgastraum.
Sicherungskasten im Fahrgastraum
Position des Sicherungskastens: Audi A4 B7 Sicherungen Beschreibung.
Die Sicherungen des Audi A4 B7 befinden sich in einem Kasten links vom Armaturenbrett:
Um sie zu erreichen, müssen Sie die linke Seitentür öffnen und die Seitenverkleidung des Armaturenbretts durch Drücken entfernen.

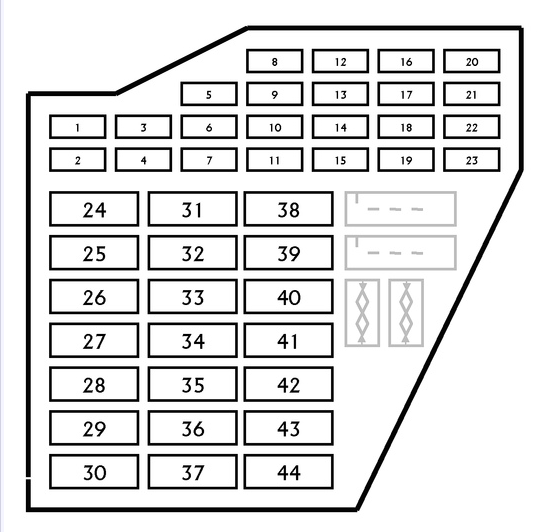

Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Klimaanlagensteuerung;
Klimatronic. |
| 2 | 5A | Fußraumbeleuchtung |
| 3 | 5A | Beheizte Scheibenwaschdüsen |
| 4 | 5A | Steuergerät Kühlgebläse |
| 5 | 10 A | Heckrollo;
Multifunktionsschalter; Ölstandsensor; Öltemperatursensor; Navigationssystem; Parklenkassistent. |
| 6 | 5A | Luftqualitätssensor;
Klimatronic; Beheizte Vordersitze; Klimaanlagen-Hochdrucksensor; TCS/ESP-Taste, |
| 7 | 10 A | Traktionskontrollschalter;
Kupplungsschalter; ABS-Kontrolle; Bremspedalschalter. |
| 8 | 5A | Telefon;
Telefonverstärker. |
| 9 | 15A | Bremskraftverstärker-Relais |
| 10 | 5A | Scheinwerfer-Neigungsregelung |
| 11 | 5A | Airbag-Steuergerät;
Airbag-Kontrollleuchte. |
| 12 | 10 A | Diagnosestecker |
| 13 | 10 A | Steuergerät, Lenksäulenelektronik |
| 14 | 10 A | Bremslichtschalter |
| 15 | 10 A | Steuergerät mit Display im Armaturenbrett;
Navigationssystem; CD-Player. |
| 16 | 5A | Garagentoröffner |
| 17 | 10 A | Regensensor;
Tagfahrlichtsystem; Parklenkassistent. |
| 18 | 5A | |
| 19 | 15A | Nebelscheinwerfer |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 15A | Vordertür links;
Vordertür rechts. |
| 23 | 15A | Hintertür links;
Hintertür rechts. |
| 24 | 20A | Komfort-Elektrik |
| 25 | 30A | Gebläse;
Klimaanlage. |
| 26 | 30A | Beheizbare Heckscheibe |
| 27 | 30A | Anhängererkennungs-Steuergerät |
| 28 | 20A | Kraftstoffpumpe |
| 29 | Nicht verwendet | |
| 30 | 20A | Schiebedachsteuerung |
| 31 | 15A | Rückfahrlichtschalter;
Luftmassenmesser; Automatikgetriebe-Steuerung; Lichtsensor; Anlasserrelais; Magnet für Schaltknaufverriegelung; Diagnosestecker; Automatischer Abblendspiegel. |
| 32 | Nicht verwendet | |
| 33 | 15A | Zigarettenanzünder |
| 34 | 30A | 12V-Steckdose |
| 35 | 30A | Zubehörsteckdose |
| 36 | 30A | Leistungssteuergerät;
Heckscheibenwischermotor. |
| 37 | 30A | Leistungssteuerung;
Scheinwerferwaschpumpe. |
| 38 | 15A | Warnhorn;
Komfort-Elektrik; Innenraumüberwachung |
| 39 | 20A | Radio-Audioverstärker |
| 40 | 25A | Hupe |
| 41 | Zusätzliches Heizungssteuergerät;
Fernbedienungsempfänger. |
|
| 42 | 30A | ABS-Steuergerät |
| 43 | 15A | Luftmassenmesser;
Motorsteuerung; AGR; Hauptrelais; Motorsteuergerät; Motorsteuergerät-Relais. |
| 44 | 30A | Klimaanlagen-Steuergerät |
Sicherungskasten und Relais Nr. 1.
Sicherungskasten-Diagramm.
Legende.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | Nicht verwendet | |
| b | 40A | Zusatzheizung |
| C | 60A | Zusatzheizung |
| R1 | Spezialfahrzeuge | |
| R2 | Relais für Niedrigleistungsheizung | |
| R3 | Relais für Hochleistungsheizung |
Sicherungskasten und Relais Nr. 2 im Fahrgastraum
Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | 10 A | Heckrollo |
| B1 | 10 A | 12V-Steckdose |
| B2 | 10 A | Heckrollo |
| C | nicht verwendet | |
| D | 30A | Fensterheber |
| E1 | 30A | Fahrersitzverstellung |
| E2 | 10 A | Fahrersitzverstellung |
| F | 30A | Fensterheber |
| g | 30A | Anhängerzugmodul |
| R1 | Kraftstoffpumpenrelais;
Zusätzliches Kraftstoffpumpenrelais. |
|
| R2 | Servotronic-Steuergerät | |
| R3 | Anlasserrelais | |
| R4 | Anlasserrelais;
Bremskraftverstärker-Relais. |
|
| R5 | Relais für beheizbare Heckscheibe | |
| R6 | X-Kontakt-Entlastungsrelais | |
| R7 | Nicht verwendet | |
| R8 | Hupenrelais | |
| R9 | Nicht verwendet |

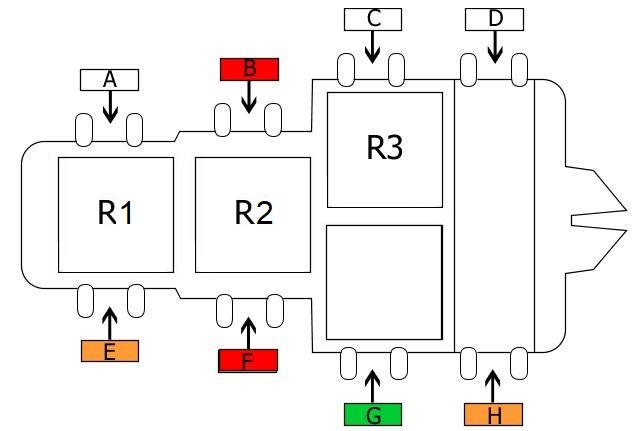

Sicherungskasten und Relais Nr. 3 im Fahrgastraum
Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | Nicht verwendet | |
| B | 10 A | Schädlingsbekämpfungssystem |
| C | Nicht verwendet | |
| D | Nicht verwendet | |
| E | 40A | Spezialfahrzeuge |
| F1 | 10 A | Spezialfahrzeuge |
| F2 | 40A | Kühlgebläse (auch 60A) |
| G | 30A | Kühlgebläse (auch 40A und 60A verwendet) |
| H | 40A | ABS-Steuergerät |
| R1 | Nicht verwendet | |
| R2 | Nicht verwendet | |
| R3 | Spezialfahrzeuge | |
| R4A | Spezialfahrzeuge | |
| R4B | Taxi-Paket |
Sicherungskasten im Fahrgastraum
Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | Nicht verwendet | |
| B | Nicht verwendet | |
| B1 | Nicht verwendet | |
| B2 | Nicht verwendet | |
| R1 | Warnsystem;
Fernlicht; Fernlichtrelais. |
|
| R2 | Spezialfahrzeuge;
Taxi-Paket. |
|
| R3 | Steuergerät Warnsystem oder Sirenenrelais |
|
| R4 | Steuergerät Warnsystem oder Sirenenrelais |
|
| R5 | Warnrelais;
Rechter Blinker |
|
| R6 | Warnrelais Linker Blinker oder Nicht verwendet |
Sicherungskasten Nr. 2 im Fahrgastraum
Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 A | Spezialfahrzeuge oder Taxi-Paket |
| 2 | 25A | Spezialfahrzeuge oder Warnsystem |
| 3 | 10 A | Spezialfahrzeuge oder Taxi-Paket |
| 4 | Spezialfahrzeuge | |
| 5 | Spezialfahrzeuge | |
| 6 | Spezialfahrzeuge | |
| 7 | Spezialfahrzeuge | |
| 8 | Spezialfahrzeuge | |
| 9 | 5A | Spezialfahrzeuge oder Radio |
| 10 | 10 A | Spezialfahrzeuge oder 12V-Steckdose |
Sicherungskasten im Motorraum Audi A4 (B7)
Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | 15A | Motorelektronik |
| B1 | Nicht verwendet | |
| B2 | 40A | Sekundärlufteinblasungspumpe |
| C | Nicht verwendet | |
| D | 20A | Motorsteuergerät |
| E | 15A | Einspritzdüsen |
| F | Nicht verwendet | |
| G | 15A | Motorelektronik |
| R1a | Nicht verwendet | |
| R1b | Nicht verwendet | |
| R2 | Hauptrelais | |
| R3 | Relais Sekundärluftpumpe | |
| R4 | Nicht verwendet |
Dies gilt für die Motormodelle:
2004, 2005, 2006, 2007 und 2008 Audi A4 B7 Benzin (1.6, 1.8T, 2.0, 3.2) und Diesel (1.9 TDI, 2.5 TDI, 2.7 TDI und 3.0 TDI), S4, RS4.
Über Audi A4 B7 (2004-2009)
Der Audi A4 B7, produziert von 2004 bis 2009, ist ein beliebtes Mittelklassemodell, das eine Kombination aus Eleganz, Leistung und Zuverlässigkeit bietet. Dieses Modell ist bekannt für sein modernes Design und die hochwertige Verarbeitung des Innenraums. Der Audi A4 B7 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren. Zu den häufigsten Motoren gehörten der 1.8T, 2.0TFSI und 3.2 FSI für die Benzinversionen, während die Dieselversionen den 1.9 TDI und 2.0 TDI umfassten. Das Fahrzeug ist mit fortschrittlichen Technologien und Sicherheitsmerkmalen ausgestattet, was es zu einer idealen Wahl für anspruchsvolle Fahrer macht.
Sicherungskasten-Diagramm Audi A4 B7
Diese Seite zeigt das Sicherungskasten-Diagramm für den Audi A4 B7, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise an zwei Stellen: im Fahrzeuginnenraum auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion des Fahrzeugs, und seine korrekte Verwendung kann die Lebensdauer der elektrischen Komponenten verlängern.
