Audi A3 8P (2003-2013) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A3 8P (2003–2013), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungsbelegung Audi A3 8P

Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A3 8P (2003-2013) ist die Sicherung 24 im Sicherungskasten auf dem Armaturenbrett.

Der Audi A3 8P (2003-2013) verfügt über 2 Sicherungsorte. Einer befindet sich auf dem Armaturenbrett auf der Fahrerseite und der andere im Motorraum.

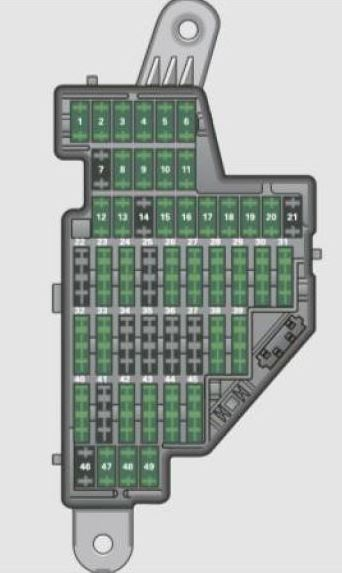

Sicherungskasten auf der Fahrerseite des Armaturenbretts

Um an den Sicherungskasten auf der Fahrerseite des Armaturenbretts zu gelangen, müssen Sie die Fahrertür öffnen und die Sicherungsabdeckung vom Armaturenbrett mit dem Zündschlüssel oder einem Schraubendreher entfernen.

Sicherungsbelegung Audi A3 8P – Fahrerseite Armaturenbrett

Nr.	Beschreibung	Ampere [A]
1	Motorelemente (I); Manuelle Scheinwerfereinstellung; Automatische Scheinwerfereinstellung; AFS-Steuergerät; Motorelemente (II); Lichtschalter (Beleuchtungsschalter); Diagnosesteckdose.	10
2	Allradantrieb; Automatikgetriebe; CAN-Datenübertragungssteuergerät (Gateway); Elektromechanische Steuerung; Automatikgetriebe mit Schaltkulisse; Motorrelais; Kraftstofftank-Steuergerät; Motorsteuergerät; Bremssteuerung (ABS); Elektronisches Stabilitätsprogramm (ESP); Antischlupfregelung (ASR) Bremslichtschalter.	10
3	Airbag	5
4	Klimaanlage (Drucksensor, Luftqualitätssensor); Taste für elektronisches Stabilitätsprogramm (ESP); Antischlupfregelung (ASR); Ölstandsensor (WIV); Rückfahrlichtschalter; Sitzheizung vorne; Sitzbelegungserkennung; Navigation; Garagentoröffnung; Automatisch abblendende Spiegel; Beheizte Scheibenwaschdüsen; Klimaanlage (Steuergerät).	5
5	AFS-Scheinwerfer (linke Seite)	5
6	AFS-Scheinwerfer (rechte Seite)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Zentralverriegelung (Vordertüren)	10
13	Zentralverriegelung (Hintertüren); Komfortelektronik (Steuergerät).	10
14	Elektronisches Stabilitätsprogramm (ESP) (Steuergerät); Automatikgetriebe (Steuergerät, Automatikgetriebe mit Schaltkulisse)	10
15	Innenbeleuchtung; Leseleuchten.	10
16	Diagnosesteckdose; Regensensor; Klimaanlage (Steuergerät).	10
17	Diebstahlwarnanlage	5
18	Startdiagnose	5
19	–	–
20	–	–
21	–	–
22	Klimaanlage (Gebläse)	40
23	Windschutzscheibe auf der Fahrerseite	30
24	Zigarettenanzünder	20

25	Heckscheibenentfroster	30
26	Steckdose im Kofferraum	20
27	Kraftstofftank-Steuergerät; Kraftstoffpumpe.	15
28	Elektrisches Fenster – hinten	30
29	–	–
30	Automatikgetriebe	20
31	Automatikgetriebe (Vakuumpumpe)	20
32	–	–
33	Schiebe-/Ausstelldach	20
34	–	–
35	–	–
36	Lordosenstütze	10
37	Beheizte Vordersitze	20
38	Frontscheibe auf der Beifahrerseite	30
39	–	–
40	Heizung (Gebläse)	40
41	Heckscheibenwischer	15
42	Frontscheibenwischer (Scheibenwaschpumpe)	15
43	Komfortelektronik (Steuergerät)	20
44	Anhängersteuergerät	20
45	Anhängersteuergerät	15
46	–	–
47	Mobiltelefonpaket (VDA-Schnittstelle)	5
48	–	–
49	–	–

2- Sicherungskasten im Motorraum – linke Seite

Um auf den Sicherungskasten im Motorraum zuzugreifen, entriegeln Sie die Sicherungsabdeckung, indem Sie die beiden Schieber nach vorne schieben.

Sicherungsbelegung Audi A3 8P – Motorraum – linke Seite
Überprüfen Sie die Sicherungsbelegung in Ihrem Auto, es gibt zwei verschiedene Belegungen. Überprüfen Sie die Sicherungsbelegung bei abgenommener Sicherungsabdeckung.
Einige der aufgeführten Elemente sind optional oder nur in bestimmten Modellkonfigurationen verfügbar.

Version (1) mit 30 Steckplatzsicherungen

Nummer	Beschreibung	Ampere [A]
F1	–	–
F2	Lenkradelektronik	5
F3	Batteriespannung	5
F4	Ventile des Antiblockiersystems (ABS)	30
F5	Getriebesteuergerät	15
F6	Instrumententafelmodul	5
F7	Getriebesteuergerät	30
F8	Navigationssystem; Radiosystem.	15
		25
F9	Navigationssystem; Digitalradio; Mobiltelefon; Fernsehgeräte.	5
F10	Motorsteuergerät; Hauptrelais.	5
		10
F11	–	–
F12	CAN-Datenübertragungssteuergerät (Gateway)	5
F13	Motorsteuergerät	15
		25
F14	Zündspulen	20

F15	Tankdiagnose; Lambdasonde.	10
		15
F 16	Pumpe des Antiblockiersystems (ABS)	30
F17	Hupe	15
F18	Audioverstärker	30
F19	Scheibenwischersystem	30
F20	Volumenregelventil	20
F21	Lambdasonde	10
F22	Kupplungspedalschalter; Bremslichtschalter.	5
F23	Motorrelais, Motorelemente	5
		10
		15
F24	Motorelemente	10
F25	Beleuchtung rechte Seite (elektrisches Steuermodul)	30
F26	Beleuchtung linke Seite (Steuerung des elektrischen Systems)	30
F27	Sekundärluftpumpe	40
F28	Relaisklemme Stromversorgung Klemme 15	40
F29	Sicherungsbelegung am linken Panel (Sonderausstattung).	50
F30	Relaisklemme Stromversorgung 75	50

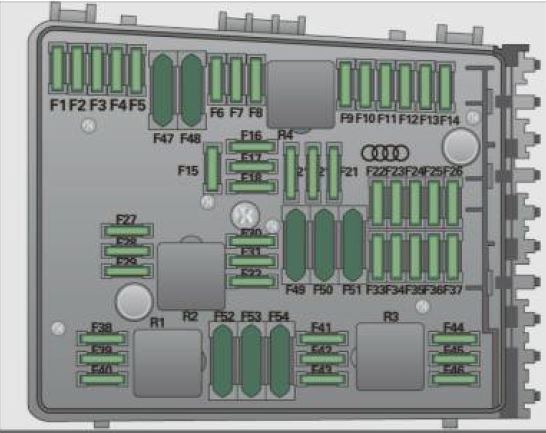

Version (2) mit 54 Steckplatzsicherungen

Nummer	Beschreibung	Ampere [A]
F1	Pumpe des Antiblockiersystems (ABS)	30
F2	Pumpe des Antiblockiersystems (ABS)	30
F3	–	–
F4	Batteriespannung	5
F5	Hupe	15
F6	Volumenregelventil; Kraftstoffpumpe.	15
F7	–	–
F8	–	–
F9	Motorelemente	10
F10	Kraftstofftankkontrolle; Luftmassenmesser.	10
F11	Lambdasonden vor Katalysator	10
F12	Lambdasonden, nach Katalysator	10
F13	Automatikgetriebe	15
F14	–	–
F15	Wasserumwälzpumpe	10
F 16	Lenkradelektronik	5
F17	Instrumententafelmodul	5
F18	Audioverstärker	30
F19	Navigationssystem, Radiosystem	15
		25
F20	Navigationssystem; Digitalradio; Mobiltelefon; Fernsehgeräte.	5
F21	–	–
F22	–	–
F23	Motorsteuergerät, Hauptrelais	10
F24	CAN-Datenübertragungssteuergerät (Gateway)	5
F25	–	–
F26	–	–

F27	–	–
F28	Motorsteuergerät	15
F29	Motorrelais, mechanische Komponenten	5
F30	–	–
F31	Scheibenwischersystem	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Motorelemente	10
F39	Kupplungspedalschalter; Bremslichtschalter.	5
F40	Zündspulen
F41	–	–
F42	Motorstromversorgungsrelais	5
F43	Zündspulen	30
F44	–	–
F45	–	–
F46	–	–
F47	Beleuchtung linke Seite (elektrisches Steuermodul)	30
F48	Beleuchtung rechte Seite (elektrisches Steuermodul)	30
F49	Relaisklemme Stromversorgung l 15	40
F50	–	–
F51	Sekundärluftpumpe	40
F52	Relaisklemme Stromversorgung 75	50
F53	Sicherungsbelegung im linken Panel (Sonderausstattung).	50
F54	–	–

Sicherungskasten – Sicherungen Audi A3 8P

Beschreibung

1. Reserve;
2. Glühkerzen-Kontrollrelais;
3. Reserve;
4. Reserve;
5. Luftauslassrelais;
6. Kühlmittelpumpenrelais.

Gültig für Modelle:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 und 2013 – Audi A3 8P Benzin (1.6, 1.8 und 2.0 TFSI, 3.2 V6) und Diesel (1.6, 1.9 und 2.0 TDI), S3.

Über den Audi A3 8P (2003-2013)

Der Audi A3 8P, produziert von 2003 bis 2013, ist ein beliebtes Kompaktwagenmodell, das eine Kombination aus Stil, Leistung und Komfort bietet. Dieses Modell basiert auf der PQ35-Plattform, die viele Komponenten mit anderen Modellen des Volkswagen Konzerns teilt. Der Audi A3 8P ist bekannt für seine hochwertige Konstruktion und präzise Innenverarbeitung. Er bietet eine breite Palette an Motoroptionen, darunter Benzin- und Dieselmotoren mit verschiedenen Leistungen, die es den Fahrern ermöglichen, nach ihren Vorlieben zu wählen. Zu den beliebtesten Motoren gehören der 1.6 FSI, 2.0 TDI und 2.0 TFSI, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch bieten.

Sicherungsbelegung Audi A3 8P

Diese Seite zeigt die Sicherungsbelegung für den Audi A3 8P, die entscheidend für die Identifizierung und den Austausch von Sicherungen bei Bedarf ist. Bei diesem Modell befindet sich der Sicherungskasten an zwei Hauptstellen: unter der Motorhaube und im Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er wichtige Fahrzeugkomponenten schützt, und eine ordnungsgemäße Wartung ist für den sicheren Betrieb Ihres Audi A3 8P unerlässlich.
