Audi A6 C6 (2004-2011) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A6 C6 (2004–2011), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Über Audi A6 C6 (2004-2011)
Der Audi A6 C6 ist die dritte Generation dieses Modells. Das Fahrzeug wurde vom Italiener Walter de’Silva entworfen. Der A6 C6 ähnelt seinem Vorgänger im Aussehen, ist aber etwas länger. Das markanteste Merkmal dieses Modells ist das neue Kühlergrill-Design.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A6 C6 (2004-2011) ist die Sicherung 2 in der Sicherungsbelegung (Beifahrerseite des Armaturenbretts).
Der Audi A6 C6 (2004-2011) hat 3 Sicherungspositionen. Zwei im Armaturenbrett, auf der Beifahrer- und Fahrerseite, und eine im Kofferraum.
Sicherungsbelegung auf der Fahrerseite des Armaturenbretts – Audi A6 C6 Sicherungen
Um zur Sicherungsbelegung auf der Fahrerseite des Armaturenbretts zu gelangen, öffnen Sie die Fahrertür und entfernen Sie die Kunststoffklammer (A) vom Verriegelungselement an der vorderen Abdeckung.
Auf der Abdeckung links vom Armaturenbrett befindet sich eine Kunststoffklammer (A), die zum Entfernen von Sicherungen verwendet werden kann. Der Griff (B) dient zur Notbetätigung des elektrischen Schiebedachs. Auf beiden Abdeckungen des Armaturenbretts befindet sich außerdem ein Etikett mit einem Sicherungsdiagramm (C) für die jeweilige Sicherungsbelegung.

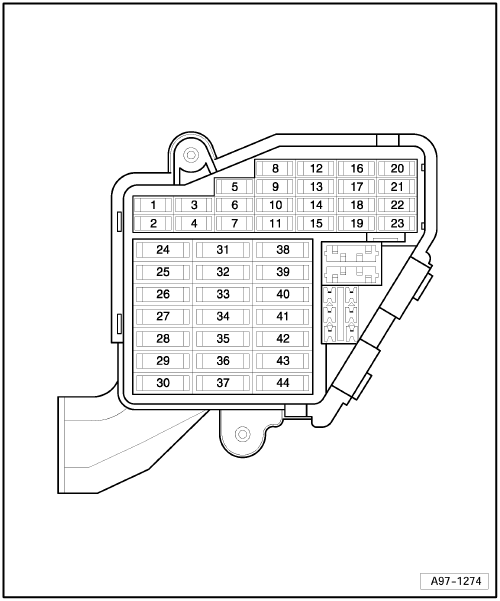

Audi A6 C6 – Sicherungsbelegungsplan – Fahrerseite des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
| 1 | Nicht verwendet | – |
| 2 | Nicht verwendet | – |
| 3 | Motorsteuerung | 5 |
| 4 | Ölstandsensor;
Kennzeichenbeleuchtung. |
5 |
| 5 | Klimaanlage;
Reifendruckkontrollsystem. |
5 |
| 6 | Elektronisches Stabilitätsprogramm (ESP);
Kupplungssensor. |
5 |
| 7 | Diagnosestecker | 5 |
| 8 | Homelink-Steuergerät | 5 |
| 9 | Innenspiegel
mit automatischer Abblendfunktion. |
5 |
| 10 | Adaptiver Tempomat | 5 |
| 11 | Nicht verwendet | – |
| 12 | Diagnosestecker | 10 |
| 13 | Lenksäulenschalter | 10 |
| 14 | Bremslichtschalter;
2009-2011: Nicht verwendet |
– |
| 15 | Blinkerset;
Gateway-Steuermodul. |
10 |
| 16 | Telefon, Mobiltelefon | 5 |
| 17 | Elektronisches Stabilitätsprogramm (ESP) | 10 |
| 18 | Scheinwerferelektronik (links) | 5 |
| 19 | Regensensor | 5 |
| 20 | Beheizte Scheibenwaschdüsen | 5 |
| 21 | Sitzverstellung (Fahrer) | 10 |
| 22 | MMI-Display | 5 |
| 23 | Elektromechanische Parkbremse | 5 |
| 24 | Nicht verwendet | – |
| 25 | Nicht verwendet | – |
| 26 | Nicht verwendet | – |
| 27 | Nicht verwendet | – |
| 28 | Nicht verwendet | – |
| 29 | Nicht verwendet | – |
| 30 | Nicht verwendet | – |
| 31 | Rückfahrlichtschalter;
Getriebe; Motorelemente. |
15 |
| 32 | Intelligenter Leistungsmodul-Controller;
Fußraumbeleuchtung; Frontscheinwerfer; Hupe; Wischersystem; Elektrisch verstellbares Lenkrad. |
30 |
| 33 | Intelligenter Leistungsmodul-Controller
(Lichter auf der linken Seite). |
25 |
| 34 | Intelligenter Leistungsmodul-Controller
(Lichter auf der rechten Seite). |
25 |
| 35 | Nicht verwendet | – |
| 36 | Scheinwerferwaschanlage | 30 |
| 37 | Elektronisches Stabilitätssystem (ESP) | 25 |
| 38 | Wischersystem | 30 |
| 39 | Türsteuergerät auf der linken Seite | 15 |
| 40 | Hupe | 25 |
| 41 | Heizungsgebläse | 40 |
| 42 | Elektronische Wegfahrsperre
des Steuergeräts; Elektrisch verstellbares Lenkrad. |
30 |
| 43 | Heckscheibenwischer (Avant) | 15 |
| 44 | Elektrische Fensterheber
(linke Seite) |
35 |
Relaiskasten – Audi A6 C6 Sicherungsplan
Befindet sich unter dem Armaturenbrett, links vom Lenkrad.
Zweck
| A | Sicherung ABS-Steuergerät 1 -S123- (40A) |
| b | Reserve |
| C | Reserve |
| D | Reserve |
| 1 | Stromversorgungsrelais (Klemme 15) -J329- |
| 2 | Scheinwerferwischerrelais -J39- |
| 3 | Reserve |
| 4 | Anlasserrelais -J53- |
| 5 | Stromversorgungsrelais (Klemme 75x) -J694- (bis 04.2005) |
| 6 | Anlasserrelais 2 -J695- |
| 7 | Signalrelais -J4- |
| 7 | Spannungsversorgungsrelais (Klemme 75x) -J694- (ab 05.2005) |
| 8 | Reserve |
| 9 | Reserve |
Über den Audi A6 C6 (2004-2011)
Der Audi A6 C6, produziert von 2004 bis 2011, ist bekannt für seine Eleganz und technologische Raffinesse. Dieses Modell bietet eine breite Palette von Motoroptionen, einschließlich Benzin- und Dieselmotoren, die verschiedene Leistungs- und Effizienzstufen bieten. Der Audi A6 C6 zeichnet sich durch einen komfortablen Innenraum, fortschrittliche Sicherheitsmerkmale und hochwertige Verarbeitung aus, was ihn zu einer beliebten Wahl unter Fahrern macht, die Zuverlässigkeit und Luxus in einem suchen. Das Fahrzeug ist auch mit modernen Technologien wie Navigationssystem und fortschrittlichen Audiosystemen ausgestattet, die den Komfort und das Fahrerlebnis verbessern.
Sicherungsplan Audi A6 C6
Diese Seite zeigt den Sicherungsplan für den Audi A6 C6, der für die ordnungsgemäße Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise an zwei Stellen: im Innenraum unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzteile mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
