Audi Q5 8R (2009-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi Q5 8R (2009–2017), Informationen zur Position der Sicherungstafeln im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi Q5 8R – Sicherungskastenbelegung
Herstellungsjahr: 2009, 2010, 2011, 2012.
Die Sicherungen für den Zigarettenanzünder / die Steckdose im Audi Q5 sind die Sicherungen D1 (Ausgang Mittelkonsole hinten), D2 (Ausgang Mittelkonsole vorne), D3 (Kofferraumausgang) und D4 (Zigarettenanzünder) im Kofferraum.
Sicherungskasten auf der Fahrerseite des Armaturenbretts
Um zum Sicherungskasten auf der Fahrerseite des Armaturenbretts zu gelangen, öffnen Sie die Fahrertür und entfernen Sie die Seitenverkleidung des Armaturenbretts, indem Sie sie herausdrücken.

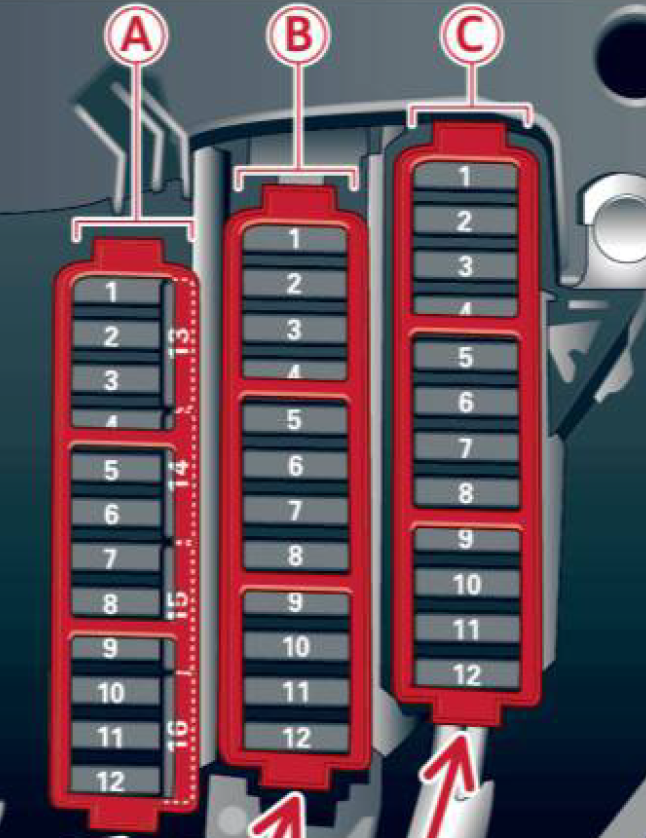

Audi Q5 – 8R erste Generation – Sicherungskasten-Diagramm – Fahrerseite des Armaturenbretts
Sicherungskasten A – schwarz |
||
| Nummer | Beschreibung | Stromstärke [A] |
|---|---|---|
| 1 | Dynamische Kontrolle | 5 |
| 3 | Homelink | 5 |
| 5 | Klimaanlage | 5 |
| 6 | Rechte Scheinwerfer-Leuchtweitenregulierung | 5 |
| 7 | Linke Scheinwerfer-Leuchtweitenregulierung | 5 |
| 8 | Steuergerät für Fahrzeugelektrik 1. | 5 |
| 9 | Adaptiver Tempomat | 5 |
| 10 | Schaltkulisse | 5 |
| 11 | Beheizte Scheibenwaschdüsen | 5 |
| 12 | Klimaanlage | 5 |
| 13 | Vorbereitung für Mobiltelefon | 5 |
| 14 | Airbag | 5 |
| 15 | Klemme 15 | 25 |
| 16 | Motor Klemme 15 | 40 |
Sicherungskasten B – braun |
||
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Rückspiegel mit automatischer Abblendfunktion. | 5 |
| 2 | Kupplungssensor | 5 |
| 3 | Kraftstoffpumpe | 25 |
| 5 | Sitzheizung links | 30 |
| 6 | Elektronisches Stabilitätsprogramm | 10 |
| 7 | Hupe | 25 |
| 8 | Fensterhebermotor linke Tür | 30 |
| 9 | Wischermotor | 30 |
| 10 | Elektronisches Stabilitätsprogramm | 25 |
| 11 | Linke Tür | 15 |
| 12 | Regen- und Lichtsensor | 5 |
| Nummer | Beschreibung | Stromstärke [A] |
|---|---|---|
| 3 | Lendenwirbelstütze | 10 |
| 4 | Dynamische Kontrolle | 35 |
| 5 | Klimatisiertes Handschuhfach | 10 |
| 6 | Steuergerät für
Fahrzeugelektrik 1. |
35 |
| 7 | Steuergerät für
Fahrzeugelektrik 1. |
20 |
| 8 | Steuergerät für
Fahrzeugelektrik 1. |
30 |
| 9 | Panoramadach | 20 |
| 10 | Steuergerät für
Fahrzeugelektrik 1. |
30 |
| 11 | Panoramadachabdeckung | 20 |
| 12 | Komfortelektronik | 5 |
Sicherungsbelegung auf der Beifahrerseite des Armaturenbretts
Um zur Sicherungsbelegung auf der Beifahrerseite des Armaturenbretts zu gelangen, öffnen Sie die Beifahrertür und entfernen Sie die Seitenverkleidung des Armaturenbretts.

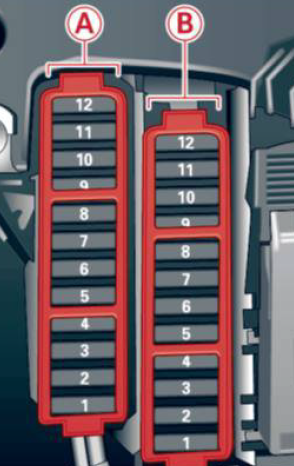

Audi Q5 – 1. Generation 8R – Sicherungsbelegung – Beifahrerseite des Armaturenbretts
Sicherungskasten A – schwarz |
||
| Nummer | Beschreibung | Stromstärke [A] |
|---|---|---|
| 5 | Lenkradschaltermodul
. |
5 |
| 6 | Elektronisches Stabilitätsprogramm | 5 |
| 7 | Diagnosestecker Klemme 15 | 5 |
| 8 | Übergang | 5 |
Sicherungskasten B – braun |
||
| 1 | CD/DVD-Player | 5 |
| 2 | Audi Traktionsauswahl-
Schaltermodul. |
5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Kombiinstrument | 5 |
| 5 | Übergang | 5 |
| 6 | Zündschloss | 5 |
| 7 | Lichtdrehschalter | 5 |
| 8 | Klimaanlagenlüfter | 40 |
| 9 | Lenksäulenverriegelung | 5 |
| 10 | Klimaanlage | 10 |
| 11 | Diagnosestecker Klemme 30 | 10 |
| 12 | Lenkradschaltermodul
. |
5 |
Sicherungsbelegung im Kofferraum auf der rechten Seite
Um zur Sicherungsbelegung im Kofferraum zu gelangen, entfernen Sie die Seitenverkleidung auf der rechten Seite des Kofferraums und öffnen Sie die Sicherungsabdeckung.

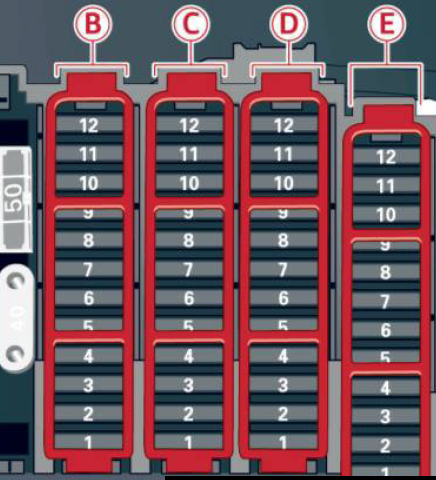

Audi Q5 – 1. Generation 8R – Sicherungsbelegung – Rechter Kofferraumbereich
Sicherungskasten A – schwarz |
||
| Nummer | Beschreibung | Stromstärke [A] |
|---|---|---|
| 1 | Steuergerät Heckklappe | 30 |
| 5 | Elektromechanische Parkbremse | 5 |
| 6 | Elektronische Fahrwerksregelung | 15 |
| 7 | Elektromechanische Parkbremse | 30 |
| 8 | Steuergerät für
Fahrzeugelektrik 2. |
30 |
| 10 | Steuergerät für
Fahrzeugelektrik 2. |
30 |
| 11 | Steuergerät für
Fahrzeugelektrik. |
20 |
| 12 | Klemme 30 | 5 |
Sicherungskasten B – braun |
||
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Steuergerät Heckklappe | 30 |
| 2 | Sitzheizung
vorne rechts. |
15 |
| 3 | DCDC-Wandlerpfad 1 | 40 |
| 4 | DCDC-Wandlerpfad 2 | 40 |
| 7 | Elektromechanische Parkbremse | 30 |
| 9 | Steuergerät rechte Tür | 30 |
| 11 | Steuergerät rechte Tür | 15 |
Sicherungskasten C – rot |
||
| Nummer | Beschreibung | Stromstärke [A] |
|---|---|---|
| 1 | Ausgang hintere Mittelkonsole | 15 |
| 2 | Ausgang vordere Mittelkonsole;
Klimatisiertes Handschuhfach. |
15 |
| 3 | Kofferraumausgang | 15 |
| 4 | Zigarettenanzünder | 15 |
| 7 | Parksystem | 7.5 |
| 8 | Dritter Scheibenwischer | 15 |
| 9 | Schalter für elektromechanische
Parkbremse. |
5 |
| 10 | Audi Side Assist | 5 |
| 12 | Klemme 15 Steuergeräte | 5 |
Sicherungskasten D – schwarz |
||
| Nummer | Beschreibung | Stromstärke [A] |
| 3 | DSP-Verstärker, Radio | 30 |
| 4 | MMI | 7.5 |
| 5 | Vorbereitung für Radio;
Navigation, Mobiltelefon. |
5 |
| 6 | Rückfahrkamera | 5 |
| 7 | Vorbereitung für Mobiltelefon | 5 |
Gilt für Modelle:
Audi Q5 1. Generation Benzin 8R (2.0 und 3.0 TFSI, Hybrid Quattro 2.0) und Diesel (2.0 und 3.0 TDI, SQ5 3.0 TDI).
Audi Q5 8R – Schaltplan des Sicherungskastens
Herstellungsjahr: 2013, 2014, 2015, 2016, 2017.
Die Sicherungen für den Zigarettenanzünder / die Steckdose im Audi Q5 sind die Sicherungen D1 (Ausgang Mittelkonsole hinten), D2 (Ausgang Mittelkonsole vorne), D3 (Kofferraumausgang) und die Sicherung C2 im Kofferraum.
Linke Seite des Armaturenbretts
Sicherungsbelegung im Armaturenbrett (linke Seite)
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| A1 | Dynamische Lenkung | 5 |
| A2 | Elektronische Stabilitätskontrolle – ESC (Modul) | 5 |
| A3 | Drucksensor Klimaanlage;
Elektromechanische Parkbremse; Homelink; Automatisch abblendender Innenspiegel; Luftqualitätssensor; Externer Luftsensor; Elektronische Stabilitätskontrolle (Taste). |
5 |
| A4 | — | — |
| A5 | Soundaktuator | 5 |
| A6 | Scheinwerfer-Leuchtweitenregulierung;
Frontscheinwerfer (Blinker). |
5/7,5 |
| A7 | Scheinwerfer (Blinker) | 7,5 |
| A8 | Steuermodule (elektromechanische Parkbremse, Dämpfer, vier Sportarten);
DC-DC-Wandler. |
5 |
| A9 | Adaptiver Tempomat | 5 |
| A10 | Gangwechsel-/Schlupfsensor | 5 |
| A11 | Seitenassistent | 5 |
| A12 | Scheinwerfer-Leuchtweitenregulierung;
Parksystem. |
5 |
| A13 | Airbag | 5 |
| A14 | Heckscheibenwischer (Allroad) | 15 |
| A15 | Zusatzsicherung (Armaturenbrett) | 10 |
| A16 | Zusatzsicherung 15 (Motorraum) | 40 |
| B1 | — | — |
| B2 | Bremslichtsensor | 5 |
| B3 | Kraftstoffpumpe | 25 |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| B4 | Kupplungssensor | 5 |
| B5 | Sitzheizung links mit/ohne Sitzbelüftung | 15/30 |
| B6 | Elektronische Stabilitätskontrolle (elektrisch) | 5 |
| B7 | Hupe | 15 |
| B8 | Vordere linke Tür (Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) | 30 |
| B9 | Motor des vorderen Scheibenwischers | 30 |
| B10 | Elektronische Stabilitätskontrolle (Ventile) | 25 |
| B11 | Zweitürige Modelle:
Fensterheber hinten links; Viertürige Modelle: Hintere linke Tür (Fensterheber, Zentralverriegelung, Schalter, Beleuchtung). |
30 |
| B12 | Regen- und Lichtsensor | 5 |
| C1 | — | — |
| C2 | — | — |
| C3 | Lordosenstütze | 10 |
| C4 | Dynamische Lenkung | 35 |
| C5 | — | — |
| C6 | Scheibenwaschanlage vorne;
Scheinwerferreinigungsanlage. |
35 |
| C7 | Steuergerät für Fahrzeugelektrik 1 | 20 |
| C8 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| C9 | Schiebedach | 20 |
| C10 | Steuergerät für Fahrzeugelektrik 1 | 30 |
| C11 | Sonnenschutzmotor | 20 |
| C12 | Diebstahlwarnanlage | 5 |
Rechte Seite des Armaturenbretts
Sicherungsbelegung im Armaturenbrett (rechte Seite)
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| A1 | — | — |
| A2 | — | — |
| A3 | — | — |
| A4 | — | — |
| A5 | Lenksäulenschaltermodul | 5 |
| A6 | — | — |
| A7 | Diagnosestecker Klemme 15 | 5 |
| A8 | Gateway (Diagnoseschnittstelle Datenbus) | 5 |
| A9 | Zusatzheizung | 5 |
| A10 | — | — |
| A11 | — | — |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| A12 | — | — |
| B1 | CD/DVD-Player | 5 |
| B2 | WLAN | 5 |
| B3 | MMI/Radio | 5/20 |
| B4 | Kombiinstrument | 5 |
| B5 | Gateway (Steuergerät Kombiinstrument) | 5 |
| B6 | Zündsperre | 5 |
| B7 | Lichtschalter | 5 |
| B8 | Klimaanlagenlüfter | 40 |
| B9 | Lenksäulenverriegelung | 5 |
| B10 | Klimaanlage | 10 |
| B11 | Diagnosestecker Klemme 30 | 10 |
| B12 | Lenksäulenschaltermodul | 5 |
Kofferraum
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| A1 | ||
| A2 | — | |
| A3 | — | |
| A4 | — | |
| B1 | Steuergerät Heckklappe | 30 |
| B2 | Anhängersteuergerät | 15 |
| B3 | Anhängersteuergerät | 20 |
| B4 | Anhängersteuergerät | 20 |
| B5 | Elektromechanische Parkbremse | 5 |
| B6 | Elektronische Fahrwerksregelung | 15 |
| B7 | Elektromechanische Parkbremse | 30 |
| B8 | Außenbeleuchtung hinten | 30 |
| B9 | Quattro Sport | 35 |
| B10 | Außenbeleuchtung hinten | 30 |
| B11 | Zentralverriegelung | 20 |
| B12 | Sicherung 30 | 5 |
| C1 | Steuergerät Heckklappe | 30 |
| C2 | 12-V-Steckdose;
Zigarettenanzünder. |
20 |
| C3 | DC-DC-Wandlerpfad 1 | 40 |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| C4 | DCDC-Wandlerpfad 2;
DSP-Verstärker; Radio. |
40 |
| C5 | — | — |
| C6 | — | — |
| C7 | Elektromechanische Parkbremse | 30 |
| C8 | — | — |
| C9 | Vordere rechte Tür
(Fensterheber, Zentralverriegelung, Spiegel, Schalter, Beleuchtung) |
30 |
| C10 | — | — |
| C11 | Hintere rechte Tür
(Fensterheber, Zentralverriegelung, Schalter, Beleuchtung) |
30 |
| C12 | Vorbereitung für Mobiltelefon | 5 |
| E1 | Sitzheizung vorne rechts | 15 |
| E2 | Automatisch abblendender Rückspiegel | 5 |
| E3 | Armaturenbrett Klemme 30 | 30 |
| E 4 | MMI | 7,5 |
| E5 | Radio | 5 |
| E6 | Rückfahrkamera | 5 |
| E7 | Heckscheibenheizung (Allroad) | 30 |
| E8 | Unterhaltung im Fond | 5 |
| E9 | — | — |
| E10 | — | — |
| E11 | — | — |
| E12 | — | — |
