Audi S5 Cabriolet (2010-2017) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi S5 Cabriolet (2010–2017), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Audi S5 Cabriolet (2010-2011) – Sicherungsplan

Baujahr: 2010, 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Audi S5 Cabriolet (2010-2011) ist die Sicherung 4 im Sicherungskasten – Sicherungstafel D (rot).

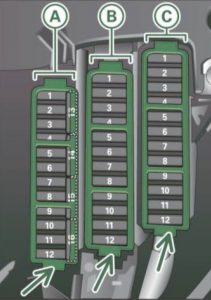

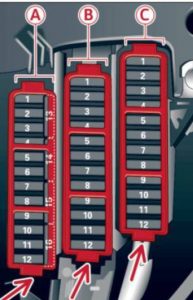

Instrumententafel (Fahrerseite)

Sicherungstafel A (schwarz)

Nr	Beschreibung	Amp [A]
1	Dynamikregelung	5
2	–	–
3	Homelink	5
4	Spurhalteassistent	10
5	Klimaanlagensteuerung	5
6	Leuchtweitenregulierung rechter Scheinwerfer	5
7	Leuchtweitenregulierung linker Scheinwerfer	5
8	Steuergerät für Fahrzeugelektrik 1	5
9	Adaptiver Tempomat	5
10	Torverschiebung	5
11	Beheizte Scheibenwaschdüsen	5
12	Klimaanlagensteuerung	5
13	Vorbereitung für Mobiltelefon	5
14	Airbag	5
15	Klemme 15	25
16	Motor Klemme 15	40

Sicherungskasten B (braun)

Nr.	Beschreibung	Amp [A]
1	Innenspiegel mit automatischer Abblendfunktion	5
2	–	–
3	Kraftstoffpumpe Benzin	25
4	Zusatzwasserpumpe 3,2 l FSI	5
5	Sitzheizung links mit und ohne Sitzbelüftung	15
		30
6	Elektronisches Stabilitätsprogramm	10
7	Hupe	25
8	Fensterhebermotor Tür links	30
9	Wischermotor	30
10	Elektronisches Stabilitätsprogramm	25
11	Türsteuergerät Fahrerseite	15
12	Regen- und Lichtsensor	5

Sicherungskasten (rot)

Nr	Beschreibung	Amp [A]
1	–	–
2	–	–
3	Lordosenstütze	10
4	Dynamische Kontrolle	35
5	–	–
6	Steuergerät für Fahrzeugelektrik 1	35
7	Steuergerät für Fahrzeugelektrik 1	20
8	Steuergerät für Fahrzeugelektrik 1	30
9	Fensterhebermotor hinten links	7,5
10	Steuergerät für Fahrzeugelektrik 1	30
11	Fensterhebermotor hinten rechts	7,5
12	Komfortelektronik	5

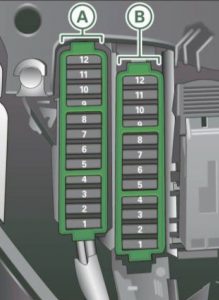

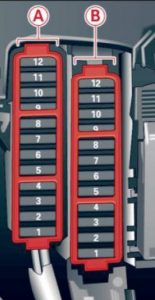

Armaturenbrett (rechte Seite)

Sicherungshalter (schwarz)

Nr.	Beschreibung	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Lenksäulenschaltermodul	5
6	Elektronisches Stabilitätsprogramm	5
7	Diagnosestecker Klemme 15	5
8	Port (Diagnoseschnittstelle Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Sicherungskasten (braun)

Nr.	Beschreibung	Amp [A]
1	CD-/DVD-Leser	5
2	Audi Traktionsauswahl-Schaltermodul	5
3	MMI / Radio	5
		20
4	Kombiinstrument	5
5	Gateway (Steuergerät Kombiinstrument)	5
6	Zündschloss	5
7	Drehlichtschalter	5
8	Klimaanlagenlüfter	40
9	Lenksäulenverriegelung	5
10	Klimaanlagensteuerung	10
11	Diagnosestecker Klemme 30	10
12	Lenksäulenschaltermodul	5

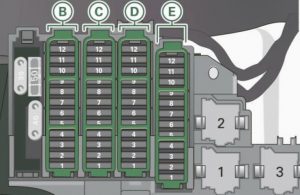

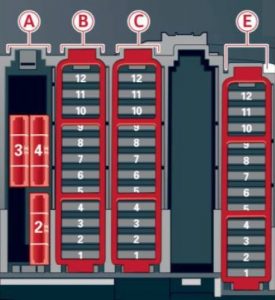

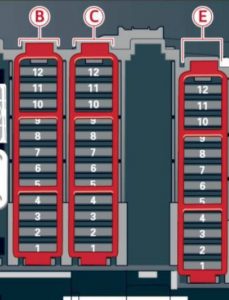

Kofferraum

Sicherungstafel B (schwarz)

Nr	Beschreibung	Amp [A]
1	Verdecksteuergerät	10
2	Anhängersteuergerät	15
3	Anhängersteuergerät	20
4	Anhängersteuergerät	20
5	Elektromechanische Feststellbremse	5
6	Elektronische Dämpferregelung	15
7	Elektromechanische Feststellbremse	30
8	Steuergerät für Fahrzeugelektrik 2	30
9	Quattro Sport	35
10	Steuergerät für Fahrzeugelektrik 2	30
11	Steuergerät für Fahrzeugelektrik	20
12	Klemme 30	5

Sicherungskasten C (braun)

Nummer	Beschreibung	Amp [A]
1	Verdecksteuergerät; Steuergerät für Fahrzeugelektrik.	30
2	Sitzheizung vorne rechts	15
3	DC/DC-Wandlerpfad 1	40
4	DC/DC-Wandlerpfad 2	40
5	–	–
6	Heizung oberer rechter Kabinenbereich	30
7	Elektromechanische Feststellbremse	30
8	Sitzheizung hinten	30
9	Beifahrerseitiges Türkonfigurationsmodul	30
10	Heizung oberer linker Kabinenbereich	30
11	Beifahrerseitiges Türsteuergerät	15
12	–	–

Sicherungstafel D (rot)

Nr	Beschreibung	Amp [A]
1	Steckdose Mittelkonsole hinten	15
2	Steckdose Mittelkonsole vorne	15
3	Steckdose Kofferraum	15
4	Zigarettenanzünder	15
5	V6 FSI	5
6	Stromversorgung für Rücksitze	5
7	Parksystem	7,5
8	–	–
9	Schalter elektromechanische Feststellbremse	5
10	Audi Side Assist	5
11	Sitzheizung hinten	5
12	Klemme 15 Steuergeräte	5

Sicherungstafel E (schwarz)

Nr.	Beschreibung	Amp [A]
1	–	–
2	–	–
3	DSP-Verstärker, Radio	30
		20
4	MMI	7,5
5	Radiovorbereitung, Navigation, Mobiltelefon.	7,5
6	Rückfahrkamera	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

Über Audi S5 Cabriolet (2010-2017)

Das Audi S5 Cabriolet, das von 2010 bis 2017 produziert wurde, ist ein elegantes und leistungsstarkes Cabriolet, das sportlichen Charakter mit luxuriösem Design verbindet. Dieses Modell ist mit einem 3,0-Liter-V6-Motor ausgestattet, der beeindruckende Leistung und dynamisches Fahren bietet. Das S5 Cabriolet verfügt außerdem über den Allradantrieb quattro, der hervorragende Traktion und Stabilität auf der Straße gewährleistet. Der Innenraum des Fahrzeugs ist mit hochwertigen Materialien und modernen Technologien ausgestattet, die den Komfort und die Sicherheit der Passagiere erhöhen. Dieses Modell ist ideal für diejenigen, die eine Kombination aus sportlicher Leistung und offenem Fahrgefühl suchen.

Sicherungsbelegung Audi S5 Cabriolet

Diese Seite zeigt die Sicherungsbelegung für das Audi S5 Cabriolet, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrgastraum, unter dem Armaturenbrett, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Komponenten im Fahrzeug.
