Audi TT 8J (2006-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi TT 8J (2006–2014), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi TT 8J (2006-2014) – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Sicherung Zigarettenanzünder Audi TT 8J – (Sicherungskasten im Innenraum, Sicherung Nr. 30/20A)
oder
Sicherung Zigarettenanzünder Audi TT 8J – (Sicherungskasten im Innenraum, Sicherung Nr. 38/20A)

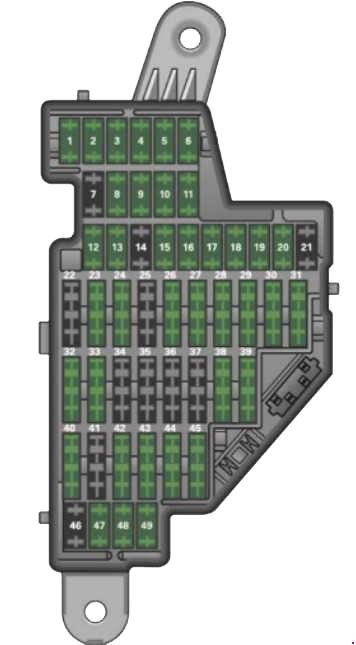

Sicherungskasten im Innenraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Motorrelais;
Kraftstofftank-Steuergerät; Airbag-Deaktivierung; Lichtschalter; Diagnosestecker |
| 2 | 5 | ABS;
ASR; ESP; Bremslichtschalter. |
| 3 | 5 | AFS-Hauptscheinwerfer (links) |
| 4 | 5 | Ölstandsensor (verlängertes Wartungsintervall) (WIV);
Reifendruckkontrollsystem; Schalter für elektronisches Stabilitätsprogramm (ESP); AFS-Scheinwerfer (Steuergerät); Klimaanlage (Drucksensor); Warnblinkschalter. |
| 5 | 5/10 | Automatische Leuchtweitenregulierung;
AFS-Leuchtweitenregulierung (rechts); Manuelle Leuchtweitenregulierung; Halogenscheinwerfer. |
| 6 | 5 | Steuergerät für CAN-Datenübertragung (Gateway);
Elektromechanische Steuerung; Automatikgetriebe. |
| 7 | 5 | Akustische Einparkhilfe;
Automatischer Spiegel; Garagentoröffnung; Beheizte Scheibenwaschdüsen; Scheibenwaschpumpe; Windabweiser-Relais (Roadster). |
| 8 | 5 | Haldex-Kupplung |
| 9 | 5 | Steuergerät Audi Magnetic Ride |
| 10 | 5 | Airbag-Steuergerät |
| 11 | 5/10 | Luftmassenmesser;
Heizstab. |
| 12 | 10 | Türsteuergerät (Zentralverriegelung Fahrer/Beifahrer) |
| 13 | 10 | Diagnosestecker |
| 14 | 5 | Regensensor, Automatikgetriebe |
| 15 | 5 | Deckenleuchte (Innenbeleuchtung) |
| 16 | 10 | Klimaanlage (Steuergerät) |
| 17 | 5 | Reifendruckkontrollsystem (Steuergerät) |
| 18 | – | Nicht belegt |
| 19 | – | Nicht belegt |
| 20 | – | Nicht belegt |
| 21 | 10 | Kraftstoffeinspritzdüsen (Benzinmotor) |
| 22 | 30 | Windabweiser (Roadster) |
| 23 | 20 | Hupe |
| 24 | 15 | Getriebesystem (Steuergerät) |
| 25 | 30/20 | Heckscheibenheizung Coupé;
Beheizte Heckscheibe Roadster. |
| 26 | 30 | Elektrisches Fenster Fahrer |
| 27 | 30 | Elektrisches Fenster Beifahrer |
| 28 | – | Nicht belegt |
| 29 | 15 | Waschpumpe |
| 30 | 20 | Zigarettenanzünder |
| 31 | 40 | Anlassermotor |
| 32 | 5 | Lenksäulenmodul |
| 33 | 5 | Instrumententafel |
| 34 | 15 | Radio-Navigationssystem;
Radio. |
| 35 | 30 | Audioverstärker |
| 36 | 10 | Motor (Steuergerät) |
| 37 | 5 | CAN (Gateway) |
| 38 | – | Nicht belegt |
| 39 | – | Nicht belegt |
| 40 | – | Nicht belegt |
| 41 | – | Nicht belegt |
| 42 | – | Nicht belegt |
| 43 | – | Nicht belegt |
| 44 | – | Nicht belegt |
| 45 | – | Nicht belegt |
| 46 | – | Nicht belegt |
| 47 | 5 | SDARS-Tuner;
Mobiltelefonpaket; TV-Tuner. |
| 48 | 5 | VDA-Schnittstelle |
| 49 | 5 | Nicht belegt |

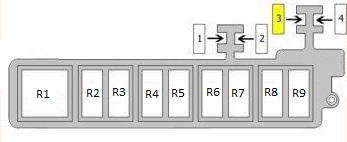

Sicherungskasten und Relais im Innenraum
Sicherung 1 – Nicht belegt
Sicherung 2 – Nicht belegt
Sicherung 3 (20,0 A) – Fahrersitzverstellung
Sicherung 4 – Nicht belegt
Relais R1 – Nicht belegt
Relais R2 – Relais Steckdose oder nicht belegt
Relais R3 – Relais Kontrollsystem oder nicht belegt
Relais R4 – Keine Informationen verfügbar
Relais R5 – Relais Hochleistungsheizung oder nicht belegt
Relais R6 – Keine Informationen
Relais R7 – Relais Spannungsversorgung Klemme 50
Relais R8 – Keine Informationen
Relais R9 – Relais Cabrio Heckscheibe

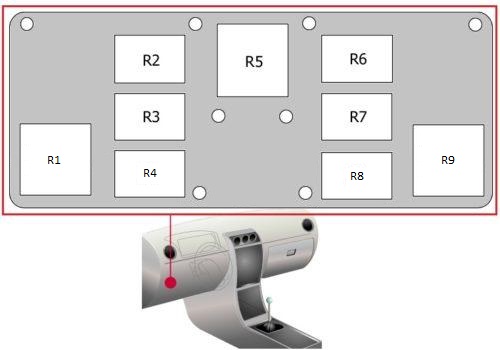

Sicherungskasten Relais im Innenraum (vor 05/2009)
Relais R1 – Relais Spannungsversorgung Klemme 15
Relais R2 – Nicht belegt
Relais R3 – Nicht belegt
Relais R4 – Relais Spannungsversorgung Klemme 30
Relais R5 – Relais beheizbare Heckscheibe
Relais R6 – Relais Akustisches Signal
Relais R7 – Nicht belegt
Relais R8 – Relais Waschpumpe
Relais R9 – Nicht belegt

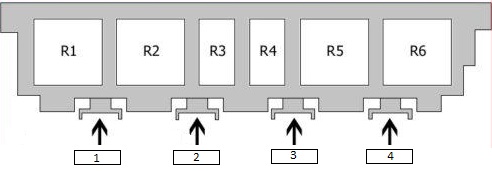

Sicherungskasten Relais im Innenraum (ab 06/2009)
Sicherung 1 – Keine Informationen
Sicherung 2 – Keine Informationen
Sicherung 3 – Keine Informationen
Sicherung 4 – Keine Informationen
Relais R1 – Relais Spannungsversorgung Klemme 15
Relais R2 – Relais beheizbare Heckscheibe
Relais R3 – Relais Akustisches Signal
Relais R4 – Relais Scheinwerferwaschanlage
Relais R5 – Nicht belegt
Relais R6 – Nicht belegt

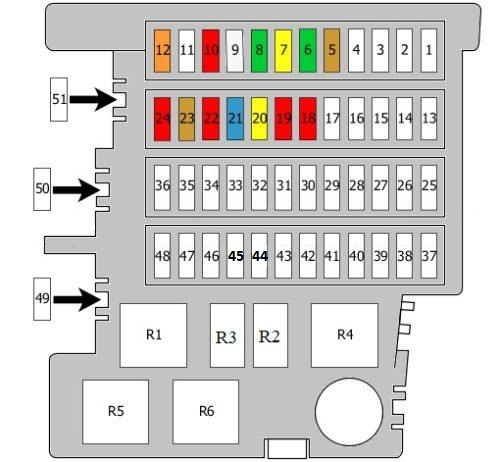

Sicherungskasten und Relais im Motorraum Audi TT
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | Nicht belegt | |
| 2 | Nicht belegt | |
| 3 | Nicht belegt | |
| 4 | Nicht belegt | |
| 5 | 5A | Alarmanlage Hupe;
Sicherheitsalarmanlage. |
| 6 | 30A | Scheinwerferwaschpumpe |
| 7 | 20A | Magnetventil Kraftstoffdruckregelung |
| 8 | 30A | Wischersteuergerät |
| 9 | 25A | Beheizter Fahrersitz;
Beheizter Beifahrersitz. |
| 10 | 10 A | Fahrersitzverstellung;
Beifahrersitzverstellung. |
| 11 | Nicht belegt | |
| 12 | 40A | Frischluftgebläse-Steuergerät;
Gebläse. |
| 13 | Nicht belegt | |
| 14 | Nicht belegt | |
| 15 | Nicht belegt |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 16 | Nicht belegt | |
| 17 | Nicht belegt | |
| 18 | 10 A | Lambdasonde;
Lambdasonde nach Katalysator. |
| 19 | 10 A | Kühlerlüfterregler;
Diagnosepumpe Kraftstoffsystem. |
| 20 | 20A | Zündspule |
| 21 | 15A | Motorsteuergerät |
| 22 | 10 A | Kühlmittelumwälzpumpe;
Kühlmittelumwälzrelais. |
| 23 | 5A | Kupplungspedalpositionssensor |
| 24 | 10 A | Leistungsrelais;
Magnetventil Tankentlüftung; Magnetventil Ladedruckregelung; Magnetventil Nockenwellenverstellung; Magnetventil Turbo-Bypass; Magnetventil Drehzahlregelung; Öldruckregelventil. |
| 25-51 | Nicht belegt | |
| R1 | Scheinwerferwischerrelais oder nicht belegt |
|
| R2 | Kraftstoffpumpenrelais | |
| R3 | Kühlmittelumwälzrelais | |
| R4 | Sekundärluftpumpe Relais | |
| R5 | Motronic Leistungsrelais | |
| R6 | Leistungsrelais |

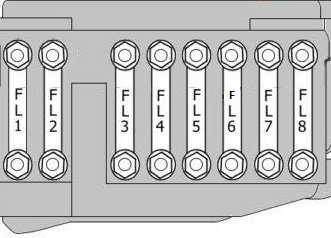

Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FL1 | 175A | Lichtmaschine |
| FL2 | 80A | Servolenkungssteuergerät |
| FL3 | 60A | Kühlerlüfterregler;
Kühler. |
| FL4 | 110A | Sicherungskasten und Relais im Motorraum |
| FL5 | 40A | Sekundärluftpumpe |
| FL6 | Nicht belegt | |
| FL7 | Nicht belegt | |
| FL8 | Nicht belegt |

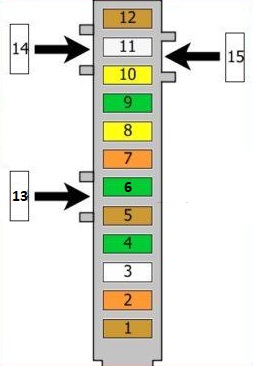

Sicherungskasten im Kofferraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 | Leistungssteuergerät |
| 2 | 40 | Leistungssteuergerät |
| 3 | nicht belegt | |
| 4 | 30 | Verdeck;
Hydraulikpumpe, Faltverdeck. |
| 5 | 5 | Parklenkassistent-Steuergerät;
Sonderausstattung. |
| 6 | 15 | Kraftstoffpumpensteuergerät |
| 7 | 40 | Leistungssteuergerät |
| 8 | 20 | ABS-Steuergerät |
| 9 | 30 | Steuergerät Klappenelektronik |
| 10 | 20 | Komfortsystem-Steuergerät;
Leistungssteuergerät |
| 11 | 25 | Verdeck |
| 12 | 5 | Komfortsystem-Steuergerät |
| 13 | nicht belegt | |
| 14 | nicht belegt | |
| 15 | nicht belegt |
