Audi V8 4C (1988-1994) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi V8 4C (1988–1994), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Audi V8 4C
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1988, 1989, 1990, 1991, 1992, 1993, 1994.

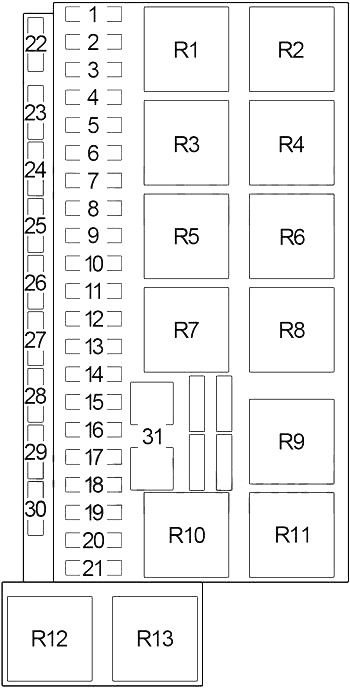

Sicherungsbelegung im Innenraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer vorne, Nebelschlussleuchte |
| 2 | 15 | 1988-1990: Warnblinkanlage |
| 10 | 1991-1994: Warnblinkanlage | |
| 3 | 25 | 1988-1990: Bremslichtschalter, Hupe |
| 20 | 1991-1994: Bremslichtschalter, Hupe, Kühlerlüfter Zusatz (2./3. Stufe) (1993-1994) | |
| 4 | 15 | Innenbeleuchtung, Zigarettenanzünder, Kofferraumbeleuchtung, Bordcomputer, Klimaanlage, Radio/Lautsprecher, Kühlerlüfter Zusatz (1. Stufe), Make-up-Spiegelbeleuchtung, Uhr, Steckdose |
| 5 | 10 | Heizelement Lambdasonde |
| 30 | Kühlerlüfter (maximale Geschwindigkeit) | |
| 6 | 5 | Stand- und Seitenmarkierungsleuchten rechts, Tagfahrlicht (Kanada), Rückleuchten rechts (1993-1994) |
| 7 | 5 | Stand- und Seitenmarkierungsleuchten links, Rückleuchten links (1993-1994) |
| 8 | 10 | Rechter Fernscheinwerfer, Fernlichtblinker |
| 9 | 10 | Linker Fernscheinwerfer |
| 10 | 10 | Rechter Abblendscheinwerfer |
| 11 | 10 | Linker Abblendscheinwerfer |
| 12 | 15 | Scheinwerferwaschanlage, zusätzliche Scheibenwaschanlage, Steuergerät Rückleuchten, Rückfahrlichter, ABS-Steuergerät, automatische Getriebesperre, Autotelefon (1993-1994), Differentialsperre, Tempomat |
| 13 | 15 | Kraftstoffpumpe |
| 14 | 5 | Kennzeichenbeleuchtung, Mittelkonsolenbeleuchtung, Handschuhfachbeleuchtung, Motorraumbeleuchtung, Instrumententafel (1993-1994) |
| 15 | 25 | 1988-1990: Scheibenwischer/Waschanlage, Blinker, beheizte Waschdüsen, Klimaanlage |
| 15 | 1991-1994: Scheibenwischer/Reinigung, Blinker, beheizte Waschdüsen | |
| 16 | 30 | 1988-1990: Heckscheibenheizung, beheizter Spiegel |
| 20 | 1991-1994: Heckscheibenheizung, beheizter Spiegel | |
| 17 | 30 | 1988-1990: Klimaanlage, Heizungsgebläse |
| 20 | 1991-1994: Klimaanlage, Heizungsgebläse | |
| 18 | 25 | 1988-1990: Elektrische Sitze mit Memory |
| 5 | 1991-1994: Elektrische Sitzmemory, Außenspiegel, Zentralverriegelung (1993-1994) | |
| 19 | 10 | Zentralverriegelung, beheizte Verriegelung, Diebstahlwarnanlage |
| 30 | Zentralverriegelung, beheizte Türverriegelung | |
| 15 | 1991-1994: Zentralverriegelung, beheizte Türverriegelung | |
| 20 | 25 | 1988-1990: Sitzheizung |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 30 | 1988-1990: Kühlerlüfter (niedrige Geschwindigkeit), Kühlerlüfterrelais | |
| 30 | 1991-1994: Sitzheizung | |
| 21 | 20 | 1988-1990: Elektrische Fensterheber |
| 25 | 1991-1994: Elektrische Fensterheber, hinterer Zigarettenanzünder | |
| 22 | – | – |
| 23 | 10 | Einspritzdüsen, Luftmassenmesser mit Heizdraht |
| 24 | 15 | Tankentlüftungsventil mit Aktivkohle, Leerlaufstabilisierung |
| 25 | 30 | Elektrische Sitze mit Memory |
| 26 | 5 | Tempomat |
| 27 | 5 | Motormanagementsystem Motronic |
| 28 | 5 | 1988-1990: Instrumententafel |
| 15 | 1991-1994: Instrumententafel | |
| 29 | 10 | Automatikgetriebe |
| 30 | 5 | Instrumententafel, Bordcomputer und Funktionsschalter, automatisches Steuerungssystem |
| 31 | – | – |
| R1 | Hupe | |
| R2 | Nebelscheinwerfer | |
| R3 | Automatikgetriebe | |
| R4 | – | |
| R5 | Spritzdüse/Scheibenwischer | |
| R6 | – | |
| R7 | Kraftstoffpumpe | |
| R8 | – | |
| R9 | Lastreduzierung | |
| R10 | – | |
| R11 | – | |
| R13 | Kühlerlüfter (dritte Stufe) | |
| R12 | Elektrische Fensterheber, elektrische Sitze | |
Sicherungsrelais im Innenraum

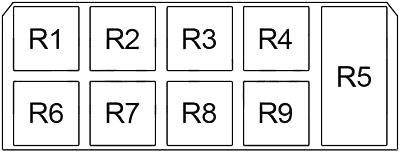

Sicherungsrelais 1
| Nummer | Relais |
|---|---|
| R1 | Klimaanlage |
| R2 | Katalysator |
| R3 | Kühlerlüfter (niedrige Geschwindigkeit) |
| R4 | Scheinwerfer |
| R5 | Elektrische Fensterheber / Schiebedach |
| R6 | – |
| R7 | – |
| R8 | Kühlerlüfter |
| R9 | ABS-Anschluss |

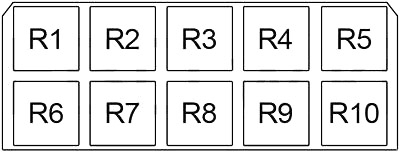

Sicherungskasten 2
| Nummer | Relais |
|---|---|
| R1 | – |
| R2 | Lautsprecher |
| R3 | Diebstahlwarnleuchten |
| R4 | Fahrersitzheizung |
| R5 | Beifahrersitzheizung |
| R6 | Getriebesperre |
| R7 | Ersatzlicht |
| R8 | Zusatzwaschpumpe |
| R9 | Beheizter Rücksitz links |
| R10 | Beheizter Rücksitz rechts |
Über Audi V8 4C (1988-1994)
Der Audi V8 4C, produziert von 1988 bis 1994, ist eine Luxuslimousine, die den Höhepunkt der technologischen Innovationen der Marke Audi zu dieser Zeit darstellte. Dieses Fahrzeug war das erste Audi-Modell, das mit Allradantrieb Quattro in Kombination mit einem Automatikgetriebe ausgestattet war. Der Audi V8 4C wurde von leistungsstarken V8-Motoren angetrieben, die eine sanfte und dynamische Leistung lieferten. Der Innenraum des Fahrzeugs war mit hochwertigen Materialien und fortschrittlichen Technologien ausgestattet, was hohen Komfort und Sicherheit für Fahrer und Passagiere gewährleistete.
Sicherungsbelegung Audi V8 4C
Diese Seite zeigt die Sicherungsbelegung für den Audi V8 4C, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
