Audi A6 C5 Allroad (1997-2005) – Sicherungskasten
Audi A6 C5 Allroad (1997-2005) – Sicherungskastenbelegung
Baujahre: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Audi A6 C5 Allroad (1997-2005) ist die Sicherung 33 im Sicherungskasten.

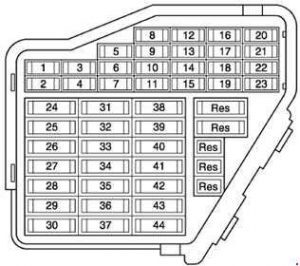

Sicherungskasten Armaturenbrett Fahrerseite
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | 5 | Heizelement, Spritzdüse links Heizelement, Spritzdüse rechts |
| 2 | 10 | Warnblinkschalter |
| 3 | 5 | Innenraumbeleuchtung |
| 4 | 5 | Kennzeichenbeleuchtung |
| 5 | 10 | Ölstand-/Öltemperatursensor;
Regelventil für Kompressor, Klimaanlage; Hochdrucksensor; TipTronic-Schalter; Steuergerät Reifendruckkontrolle; Glühlampenüberwachung; Mobiltelefon, das die Steuerungselektronik steuert; Klimaanlagen-/Klimatisierungsregler und -anzeige; Luftqualitätssensor; Navigationssystem mit CD-Wechsler-Steuergerät; Steuergerät für selbstnivellierende Federung; Steuergerät für Fahrwerksniveaukontrolle; Steuergerät Telefon/Telematik; Steuergerät für Sprachsteuerung; Steuergerät für Parkassistenz; Schalter für Anhängerkupplung hinten. |
| 6 | 5 | Zentrales Steuergerät mit Verriegelung |
| 7 | 10 | ABS-Steuergerät;
Lenkwinkelsensor; TCS/ESP-Taste; Bremspedalschalter des Tempomatsystems (Direkteinspritzung Diesel); Kupplungspedalschalter. |
| 8 | 5 | Steuergerät Telefon/Telematik;
Steuergerät für Sprachsteuerung. |
| 9 | 10 | Außenspiegel beheizt, Fahrerseite;
Außenspiegel beheizt, Beifahrerseite. |
| 10 | 5 | Scheinwerferkontrolle, Steuergerät |
| 11 | 5 | Automatischer abblendbarer Innenspiegel |
| 12 | 10 | Diagnoseanschluss |
| 13 | 10 | Bremslichtschalter;
Bremslichter. |
| 14 | 10 | Zentrales Steuergerät mit Verriegelung;
Speichersteuergerät, Fahrersitz; Speichersteuergerät, Beifahrersitz; Schalter für Kofferraumentriegelung; Schalter für Innenraumüberwachung. |
| 15 | 10 | Steuergerät mit Display im Armaturenbrett;
Relais für Solarmodul-Isolation; Navigationssystem mit CD-Wechsler-Steuergerät; Spiegel-Speichersteuergerät; Radioempfänger, funkgesteuert. |
| 16 | 5 | Lenkwinkelsensor |
| 17 | 10 | Steuergerät Reifendruckkontrolle;
Steuergerät für selbstnivellierende Federung; Schalter für Funkgerät; Steuergerät für Parkassistenz. |
| 18 | 10 | Hauptscheinwerfer, rechts;
Abblendlicht – Warnleuchte. |
| 19 | 10 | Hauptscheinwerfer, links |
| 20 | 15 | Glühlampe mit Fernlicht, rechts;
Scheinwerfer-Stellmotor, rechts. |
| 21 | 15 | Glühlampe mit Abblendlicht, links;
Scheinwerfer-Stellmotor, links. |
| 22 | 5 | Seitenlampe, rechts;
Rückleuchte, rechts. |
| 23 | 5 | Seitenlampe, links;
Rückleuchte, links. |
| 24 | 25 | Automatischer Intervallspritzer/Wischerrelais;
Intervallwischersteuerung. |
| 25 | 30 | Klimaanlagen-/Klimatisierungsregler und -anzeige;
Relais für Solarmodul-Isolation; Luftgebläse; Magnetkupplungsrelais; Zusatzheizungsrelais. |
| 26 | 30 | Klimaanlagen-/Klimatisierungsregler und -anzeige;
Schalter für beheizbare Heckscheibe. |
| 27 | 15 | Beheiztes Lenkrad;
Heckscheibenwischermotor. |
| 28 | 20 | Kraftstoffpumpe (Förderpumpe);
Steuergerät Kraftstoffpumpe; Relais Kraftstoffpumpe. |
| 29 | 30 20 | Zündspule mit Endstufe (Motorcode BAS);
Motronic (Motorcode BAS); Endstufe der Zündspule mit Endstufe; Motronic; Nockenwellenverstellventile. |
| 30 | 20 | Schiebedach-Einstellregler |
| 31 | 15 | Anlasssperre und Rückfahrlichtrelais;
Warnblinkschalter; Rückfahrlichtschalter; Diagnoseanschluss; Multifunktionsschalter; Zündabschaltverzögerungsrelais; Steuergerät Automatikgetriebe. |
| 32 | 20 | Injektoren;
Tempomatsystemschalter. |
| 33 | 15 | Zigarettenanzünder;
Zigarettenanzünder, hinten. |
| 34 | 15 | Relais Sekundärluftpumpe;
Elektromagnetventile; Sekundärlufteinlassventil; Turbolader-Luftrückführventil; Luftmassenmesser; Heizung für Lambdasonden; Abzweigventil des Sammelrohrs. |
| 35 | 30 | Anhängerkupplung |
| 36 | 15 | Schalter für Nebelscheinwerfer vorne und hinten |
| 37 | 20 | Radio;
Verstärker mit Subwoofer; Antennenauswahl-Steuergerät; Steuerungselektronik-Controller, Navigation; Navigations-/TV-Tuner; Navigationsschnittstelle; Chipkartenleser. |
| 38 | 20 | Steuergerät Zentralverriegelung |
| 39 | 15 | Warnblinkschalter |
| 40 | 25 | Relais für Zweiton-Hupe |
| 41 | 25 | Relais für ABS-Magnetventile (alle Allroad-Modelle) |
| 42 | 25 | ABS-Steuergerät |
| 43 | 5 | Radio;
Steuerungselektronik-Controller, Navigation. |
| 44 | 30 | Zusatzheizungsrelais;
Relais für Solarmodul-Isolation 2; Regler für beheizbaren Fahrersitz; Regler für beheizbaren Beifahrersitz; Schalter für beheizbaren Rücksitz links mit Regler; Schalter für beheizbaren Rücksitz rechts mit Regler. |

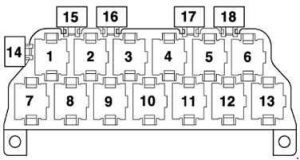

Relaisplatte mit 13 Punkten, hinter dem Fahrerhandschuhfach
| Nr. | Beschreibung |
| 1 | Relais mit Zweiton (Telematik – USA) – J4 |
| 2 | Relais für alternatives Einschalten – J442;
Steuergerät Warnsystem (Taxi) – J85; Sirenenrelais (Polizeifahrzeuge) – J408; Relais Warnsystem, Lichtschaltung (Spezialfahrzeuge) – J549. |
| 3 | Relais für Solarmodul-Isolation – J309;
Steuergerät Warnsystem (Taxi) – J85; Sirenenrelais (Polizeifahrzeuge) – J408; Relais Warnsystem 2, Hauptschaltung unterbrochen (Spezialfahrzeuge) – J461. |
| 4 | Relais mit Anlasssperre – J207;
Anlasssperre und Rückfahrlichtrelais – J226. |
| 5 | Relais Magnetkupplung – J44;
Zusatzheizungsrelais – J8. |
| 6 | Relais Nebelscheinwerfer – J5;
Relais Kraftstoffpumpe (TDI) – J17. |
| 7 | Multifunktionslenkrad-Steuerungsgruppe – J453 |
| 8 | Multifunktionslenkrad-Steuerungsgruppe – J453 |
| 9 | Glühlampenüberwachung – J123 |
| 10 | Glühlampenüberwachung – J123 |
| 11 | Steuergerät für klappbaren Außenspiegel – J351 |
| 12 | Steuergerät für klappbaren Außenspiegel – J351 |
| 13 | Steuergerät Servotronic – J236 |
| 14 | Sicherung Taxameter – S182;
Sicherung E (Polizeifahrzeuge) – S201; Sicherung Relais Hydraulikpumpe (alle Allroad-Modelle) – S279. |
| 15 | Nicht belegt |
| 16 | Sicherung Warnsystem (Taxi) – S57;
Sicherung B (Polizeifahrzeuge) – S202. |
| 17 | Taxameter und Warnsystem-Sicherung (Taxi) – S183;
Sicherung C (Polizeifahrzeuge) – S203; Sicherung Intercom-System (Spezialfahrzeuge) – S253; Sicherung Nebelscheinwerfer (Tagfahrlicht – Kanada) – S28. |
| 18 | In jeder freien Position installiert;
Alternator eingeschaltet – J442 (Spezialfahrzeuge); Warnsystem II Steuergerät – J430 (Taxi); Laserrelais für Warnsystem Hauptscheinwerfer – J182 (Polizeifahrzeuge); Relais für Solarmodul-Isolation – J309 (Taxi). |

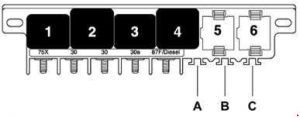

Mikrozentrale Elektrik, hinter dem Fahrerfußraum
| Nr. |
Beschreibung |
| 1 | Relais mit Zweiton – J4 |
| 2 | Relais zum Entladen der X-Kontakte – J59 |
| 3 | Relais für Hydraulikpumpen des Getriebes mit geringem Durchfluss (Allroad-Modelle) – J555 |
| 4 | Relais Kraftstoffpumpe (Benzinmotoren) – J17;
Relais Glühkerzen (Dieselmotoren) – J52. |
| 5 | Automatischer Zwischenstopp / Relais mit Schalter – J31 |
| 6 | Automatischer Zwischenstopp / Relais mit Schalter – J31 |
| A | Sicherung mit Lenksäulenverstellung – S275 |
| B | Sicherung Heckscheibe – S100 |
| C | Warnsystem 2 Sicherung (Taxi) – S181;
Sicherung C (Polizeifahrzeuge) – S204; Sicherung für Notentriegelung Heckklappe (Spezialfahrzeuge) – S195; Sicherung Multifunktionslenkrad (blau) – S326, schrittweise eingeführt ab 05.02. |

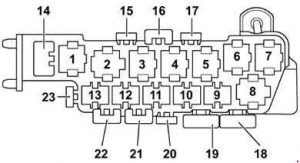

Relaisplatte mit 8 Punkten, hinter dem Fahrerhandschuhfach, hinter dem Mikro-Steuergerät
| Nr. |
Beschreibung |
| 1 | Relais für Magnetventile – ABS mit ESP – J106 |
| 2 | Relais Gebläsestufe Heizung – J101 |
| 3 | Relais Heizungsgebläse – J26;
Relais Kühlmittelumwälzung – J151. |
| 4 | Relais Heizungsgebläsebetrieb – J138 |
| 5 | Nicht belegt |
| 6 | Relais für automatische Niveauregulierung des Federungskompressors (Allroad-Modelle) – J403 |
| 7 | Relais Rückförderpumpe – ABS mit ESP – J105 |
| 8 | Relais für Kühlmittelabsperrventil – J541 |
| 14 | Sitzthermoregulierung, thermische Schutzsicherung auf der Fahrerseite (Geländewagenmodelle) – S44 |
| 15 | Sicherung für 12-V-Steckdose – S184 |
| 16 | Sicherung elektrische thermische Frontscheibe – S37 |
| 17 | Sicherung elektrische thermische Heckscheibe – S43 |
| 18 | Sicherung ABS-Steuergerät – S123 |
| 19 | Sicherung Heizungsgebläse – S42 |
| 20 | Sicherung Heizungsgebläse-Steuerungsgruppe – S142 |
| 21 | Sicherung thermisch mit Sitzregelung, auf der Fahrerseite – S44;
Sicherung Kühlerlüfter (Allroad-Modelle) – S42. |
| 22 | Sicherung automatische Niveauregulierung der Federung – S110 |
| 24 | Sicherung thermisch mit Sitzregelung, auf der Beifahrerseite – S80 |
Relaisplatte, Fahrerseite, hinter dem Armaturenbrett in der Mittelkonsole
| Nr. |
Beschreibung |
| 1 | Relais mit geringer Heizleistung – J359;
Relais Bremskraftverstärker – J569. |
| 2 | Relais Zusatzheizung – J8;
Relais Solarmodul-Isolation 2 – J354. |
| 3 | Relais mit hoher Heizleistung – J360 |
| A | Nicht belegt |
| B | Nicht belegt |
| C | Zusatzheizung 2 Sicherung – S143;
Sicherung Relais Hydraulikpumpe (Servobremse) – S279; Sicherung Kraftstoffpumpe – S81 (RS6-Modelle; Fahrzeuge mit Rechtslenkung). |
| D | Zusatzheizung Sicherung – S109;
Sicherung Kraftstoffpumpe – S81 (RS6-Modelle; Fahrzeuge mit Linkslenkung). |

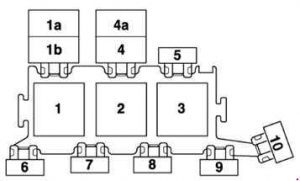

Relaisplatte mit 3 Punkten im Sicherungskasten, Ausgleichsbehälter
| Nr. |
Beschreibung |
| 1 | Relais Sekundärluftpumpe – J299 (RS6-Modelle) |
| 1a | Relais Kühlerlüfter (Allroad-Modelle) – J26 |
| 1b | Relais Kühlmittelumwälzung (Allroad-Modelle) – J151;
Relais Zusatzkühlmittelpumpe – J496. |
| 2 | Relais Sekundärluftpumpe – J299 |
| 3 | Motronic Stromversorgungsrelais (Benzinmotoren) – J271;
Relais Direkteinspritzsystem Diesel (Dieselmotoren) – J322; Zündabschaltverzögerungsrelais (Automatikgetriebe 01J) – J64. |
| 4 | Relais Kraftstoffkühlpumpe – J445;
Relais Kühlmittelumwälzung – J151 (RS6-Modelle). |
| 4a | Nicht belegt |
| 5 | Sicherung Motorsteuergerät – S102;
Sicherung Motorelektronik (alle Allroad-Modelle) – S282. |
| 6 | Nicht belegt (Fahrzeuge mit Rechtslenkung);
Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125; Sicherung für Glühkerzen – Motor, 4 Zylinder – S39; Sicherung Kühlerlüfter (Allroad-Modelle) – S94. |
| 7 | Sicherung für Glühkerzen – Motor, V6 TDI, V8 TDI – S39;
Sicherung Sekundärluftpumpe (Benzinmotoren) – S130; Sicherung Zusatzheizung – S62 (Fahrzeuge mit Linkslenkung) bis Modelljahr 2000; Nicht belegt (Fahrzeuge mit Linkslenkung). |
| 8 | Sicherung Zusatzheizung – S62 (Fahrzeuge mit Rechtslenkung) bis Modelljahr 2000;
Nicht belegt (Fahrzeuge mit Rechtslenkung). |
| 9 | Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125;
Sicherung für Glühkerzen – Motor, 4 Zylinder – S39; Sicherung Kühlerlüfter (Allroad-Modelle) – S94; Sicherung Kühlmittelpumpe (RS6-Modelle) – S78; Nicht belegt (Fahrzeuge mit Rechtslenkung). |
| 10 | Sicherung für Kraftstoffkühlung – S262;
Sicherung -1- (15) (Automatikgetriebe 01J) – S199; Sicherung Kühlerlüfter-Steuerungsgruppe (alle Allroad-Modelle) – S142; Nicht belegt (Fahrzeuge mit Rechtslenkung). |

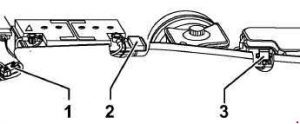

Sicherung im Ausgleichsbehälter
| Nr. |
Beschreibung |
| 1 | Sicherung -1- (30) (nur V8) – S204 |
| 2 | Sicherung -2- (30) – S205 |
| 3 | Sicherung Zusatzheizung – S62 |

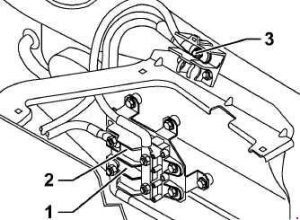

Sicherung im Ausgleichsbehälter (RS6-Modelle)
| Nr. |
Beschreibung |
| 1 | Sicherung -2- (30) – S205 |
| 2 | Sicherung -1- (30) – S204 |
| 3 | Batterie-Schraubverbindung |
Über Audi A6 C5 Allroad (1997-2005)
Der Audi A6 C5 Allroad, produziert von 1997 bis 2005, ist ein robustes und vielseitiges Fahrzeug, das Eleganz und Geländetauglichkeit kombiniert. Dieses Modell ist bekannt für sein anspruchsvolles Design und seinen hohen Komfort. Der Audi A6 C5 Allroad bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die für ihre Zuverlässigkeit und Leistung bekannt sind. Das Fahrzeug ist mit dem fortschrittlichen quattro-Allradantriebssystem ausgestattet, das hervorragende Traktion und Stabilität auf verschiedenen Oberflächen gewährleistet. Dank dieser Eigenschaften ist der Audi A6 C5 Allroad die ideale Wahl für diejenigen, die ein Luxusauto mit Geländefähigkeiten suchen.
Sicherungskastenbelegung Audi A6 C5 Allroad
Diese Seite zeigt die Sicherungskastenbelegung für den Audi A6 C5 Allroad, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, beim Austausch von Sicherungen immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Anordnung und korrekte Verwendung zu kennen.
