Audi A4 und S4 B9/8W (2017-2022) – Sicherungskasten
In diesem Artikel finden Sie die Sicherungskasten-Diagramme für den Audi A4 und S4 B9/8W (2017–2022), Informationen zur Position der Sicherungspaneele im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A4 und S4 B9/8W Sicherungskasten-Diagramme
Sicherungsbelegung
Die Sicherung für den Zigarettenanzünder / die Steckdose im Audi A4 und S4 ist die Sicherung Nr. 6 (schwarzes Sicherungspanel C) im Sicherungskasten im Fahrer-/Beifahrerfußraum.

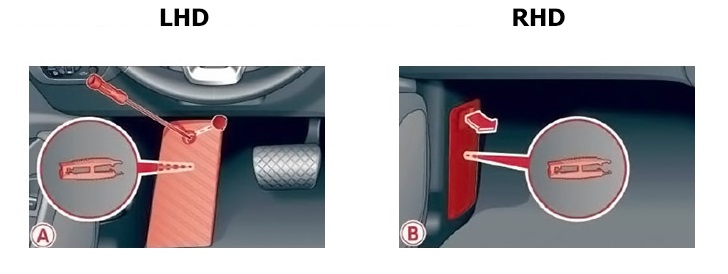

Position des Sicherungskastens
Fahrer-/Beifahrerfußraum
Fahrzeuge mit Linkslenkung: Befindet sich unter der Fußstütze.
Fahrzeuge mit Rechtslenkung: Hinter der Verkleidung unter dem Handschuhfach.

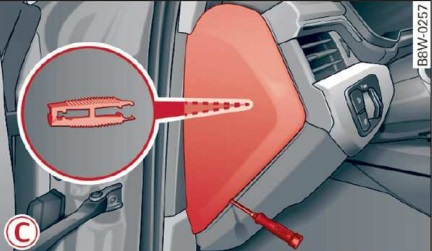

Fahrerseite Cockpit
Kofferraum
Befindet sich auf der linken Seite des Kofferraums hinter der Verkleidung.
Sicherungskasten-Diagramme
2017
Fahrer-/Beifahrerfußraum (LHD)
Beifahrerfußraum (RHD)
Sicherungsbelegung im Fahrgastraum (Fußraum) (2017)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Panel Braun A | |
| 1 | – |
| 2 | Luftmassenmesser;
Nockenwellenverstellung. |
| 3 | Abgasklappe;
Kraftstoffeinspritzdüsen; Kühlereinlass. |
| 4 | Vakuumpumpe;
Warmwasserpumpe; Partikelsensor; Biodiesel-Sensor. |
| 5 | Bremslichtschalter |
| 6 | Motorventile |
| 7 | Beheizter Sauerstoffsensor;
Luftmassenmesser. |
| 8 | Wasserpumpe;
Hochdruckpumpe; Hochdruckregelventil. |
| 9 | Warmwasserpumpe |
| 10 | Öldrucksensor;
Öltemperatursensor. |
| 11 | Kupplungspedalpositionssensor |
| 12 | Motorventile |
| 13 | Kühlerlüfter |
| 14 | Kraftstoffeinspritzdüsen |
| 15 | Zündspulen |
| 16 | Kraftstoffpumpe |
| Panel Rot B | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuergerät |
| 3 | Lordosenstütze |
| 4 | Wählmechanismus Automatikgetriebe |
| 5 | Hupe |
| 6 | Elektromechanische Parkbremse |
| 7 | Gateway-Steuergerät |
| 8 | Innenbeleuchtung |
| 9 | – |
| 10 | Airbag-Steuergerät |
| 11 | Elektronische Stabilitätskontrolle (ESC) |
| 12 | Diagnosestecker;
Licht- und Regensensor |
| 13 | Klimaanlage |
| 14 | Steuergerät Vordertür rechts |
| 15 | Klimakompressor |
| Panel Schwarz C | |
| 1 | Sitzheizung vorne |
| Nummer | Beschreibung |
|---|---|
| 2 | Scheibenwischer |
| 3 | Linke Scheinwerferelektronik |
| 4 | Panoramaglasdach / Schiebedach / Aufstelldach |
| 5 | Steuergerät Vordertür links |
| 6 | Tür |
| 7 | Steuergerät Hintertür rechts |
| 8 | – |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage Frontscheibe;
Scheinwerferwaschanlage. |
| 11 | Steuergerät Hintertür links |
| Panel Schwarz D | |
| 1 | Sitzbelüftung;
Spiegel; Klimaanlagensteuerung hinten. |
| 2 | Gateway;
Klimaanlage. |
| 3 | Soundaktuator-Einstellung, Auspuffsound |
| 4 | Kupplungspedalpositionssensor |
| 5 | Motorstart |
| 6 | – |
| 7 | – |
| 8 | Homelink |
| 9 | Adaptiver Tempomat |
| 10 | – |
| 11 | Kamera |
| 12 | Matrix LED Scheinwerfer und rechter LED Scheinwerfer |
| 13 | Matrix LED Scheinwerfer und linker LED Scheinwerfer |
| 14 | Heckscheibenwischer |
| Panel Rot E | |
| 1 | Zündspulen |
| 2 | Ventile für Erdgastanks |
| 3 | – |
| 4 | – |
| 5 | Motorlager |
| 6 | Automatikgetriebe |
| 7 | Instrumententafel |
| 8 | Klimaanlage (Gebläse) |
| 9 | – |
| 10 | Dynamische Lenkung |
| 11 | Motorstart |
Fahrerseite Cockpit
Sicherungsbelegung im Cockpit auf der Fahrerseite (2017)
| Nummer | Beschreibung |
|---|---|
| 1 | – |
| 2 | Telefon |
| 3 | – |
| 4 | Head-up-Display |
| 5 | Audi Music Interface |
| 6 | Klimaanlagensteuerung vorne |
| 7 | Lenksäulenverriegelung |
| 8 | Infotainment-System-Display |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | – |
| 14 | Infotainment-System |
| 15 | – |
| 16 | Lenkradheizung |
Linke Seite Kofferraum
Sicherungsbelegung im linken Kofferraum (2017)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Panel Schwarz A | |
| 1 | – |
| 2 | Frontscheibenheizung |
| 3 | Frontscheibenheizung |
| 4 | – |
| 5 | Fahrwerksregelung |
| 6 | Automatikgetriebe |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Rückleuchten |
| 10 | Gurtstraffer links |
| 11 | Zentralverriegelung |
| 12 | Elektrische Heckklappe |
| Panel Rot B | |
| – | Nicht belegt |
| Panel Braun C | |
| 1 | – |
| 2 | Telefon |
| 3 | Lordosenstütze |
| 4 | Audi Side Assist |
| 5 | – |
| Nummer | Beschreibung |
|---|---|
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Homelink |
| 13 | Rückfahrkamera;
Peripheriekameras. |
| 14 | Rückleuchten rechts |
| 15 | – |
| 16 | Gurtstraffer rechts |
| Panel Rot E | |
| 1 | – |
| 2 | Audioverstärker |
| 3 | AdBlue-Heizung |
| 4 | – |
| 5 | Anhängerkupplung (Licht rechts) |
| 6 | – |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (Licht links) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial |
| 11 | AdBlue |
Audi A4 und S4 B9/8W – Schaltplan des Sicherungskastens
Herstellungsjahr: 2020, 2021.
Die Sicherung des Zigarettenanzünders / der Steckdose im Audi A4 und S4 ist die Sicherung Nr. 6 (schwarze Sicherungstabelle C) im Sicherungskasten im Fußraum des Fahrers / Beifahrers.
| Farbe | Ampere [A] |
|---|---|
| Schwarz | 1 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens
Fußraum des Fahrers oder Beifahrers.
Fahrzeuge mit Linkslenkung: Befindet sich unter der Fußstütze.
Fahrzeuge mit Rechtslenkung: hinter der Abdeckung unter dem Handschuhfach.
Sicherungskasten auf der Fahrerseite

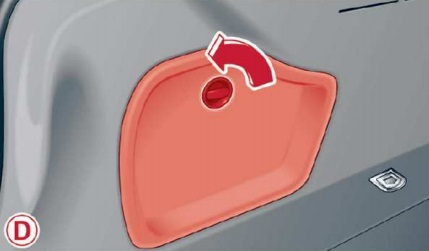

Kofferraum
Befindet sich auf der linken Seite des Kofferraums hinter der Verkleidung.
Sicherungspläne
2020
Fahrerfußraum (Rechtslenker)
Beifahrerfußraum (Rechtslenker)
Sicherungsbelegung im Fahrgastraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Braunes Feld A | |
| 1 | – |
| 2 | Motorraumkomponenten |
| 3 | Auspuffklappe;
Kraftstoffeinspritzdüsen; Kühleröffnung; Motorblockgehäuseheizung. |
| 4 | Vakuumpumpe;
Warmwasserpumpe; NOx-Sensor; Partikelsensor; Biodiesel-Sensor; Auspuffklappe. |
| 5 | Bremslichtsensor |
| 6 | Motorraumventile;
Nockenwellenverstellung |
| 7 | Beheizter Lambdasonde;
Luftmassenmesser; Wasserpumpe. |
| 8 | Wasserpumpe;
Hochdruckpumpe; Hochdruckregelventil; Temperaturventil; Motorlagerung. |
| 9 | Warmwasserpumpe;
Motorrelais. |
| 10 | Öldrucksensor;
Öltemperatursensor. |
| 11 | Kupplungspedalpositionssensor;
Motorstart; Wasserpumpe. |
| 12 | Motorraumventile;
Motorlagerung. |
| 13 | Kühlerlüfter |
| 14 | Kraftstoffeinspritzdüsen;
Motorsteuergerät. |
| 15 | Zündspulen;
Beheizter Lambdasonde. |
| 16 | Kraftstoffpumpe |
| Rotes Feld B. | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuergerät |
| 3 | Lordosenstütze;
Vordersitz-Elektronik links; Sitzmassage. |
| 4 | Wählmechanismus Automatikgetriebe |
| 5 | Hupe |
| 6 | Elektromechanische Parkbremse |
| 7 | Torsteuergerät |
| 8 | Steuergerät für Dachelektronik |
| 9 | Alarmanlagen-Verbindungssystem |
| 10 | Airbag-Steuergerät |
| 11 | Elektronische Stabilitätskontrolle (ESC) |
| 12 | Diagnosestecker;
Licht- und Regensensor. |
| 13 | Klimaanlagen-, Heizungs- und Lüftungssteuerung |
| 14 | Steuergerät für rechte Vordertür |
| 15 | Klimakompressor |
| Schwarzes Feld C | |
| 1 | Sitzheizung vorne |
| Nummer | Beschreibung |
|---|---|
| 2 | Scheibenwischer vorne |
| 3 | Elektronik linker Scheinwerfer |
| 4 | Panoramaglasdach / Schiebedach / Faltdach |
| 5 | Steuermodul linke Vordertür |
| 6 | Steckdosen |
| 7 | Steuermodul rechte Hintertür |
| 8 | Allradantrieb-Steuermodul |
| 9 | Elektronik rechter Scheinwerfer |
| 10 | Scheibenwischer vorne;
Scheinwerferwischer. |
| 11 | Steuermodul linke Hintertür |
| 12 | Standheizung |
| Schwarzes Feld D | |
| 1 | Vordersitz-Elektronik;
Sitzbelüftung; Spiegel; Klimaanlage für Fondpassagiere, Heizung und Lüftung; Frontscheibenentfeuchtung; CAN-Diagnose. |
| 2 | CAN-Port
Klimaanlage, Heizung und Lüftung. |
| 3 | Soundgenerator; |
| 4 | Kupplungspedalpositionssensor |
| 5 | Motorstart;
Deaktivierung im Notfallmodus. |
| 6 | CAN-Port; |
| 7 | USB-Ladeanschluss |
| 8 | Homelink (Garagentoröffnung) |
| 9 | Adaptiver Tempomat;
Abstandseinstellung. |
| 10 | – |
| 11 | Kamera |
| 12 | Matrix-LED-Scheinwerfer und rechter LED-Scheinwerfer |
| 13 | Matrix-LED-Scheinwerfer und linker LED-Scheinwerfer |
| 14 | Getriebeölkühlventil |
| 15 | Alarm;
Freisprecheinrichtung. |
| Rotes Feld E. | |
| 1 | Zündspulen |
| 2 | Kompressorkupplung, CNG-System |
| 3 | – |
| 4 | – |
| 5 | Linker Scheinwerfer |
| 6 | Automatikgetriebe |
| 7 | Instrumententafel |
| 8 | Klimaanlage (Frischluftgebläse) |
| 9 | Rechter Scheinwerfer |
| 10 | Dynamische Kontrolle |
| 11 | Motorstart |

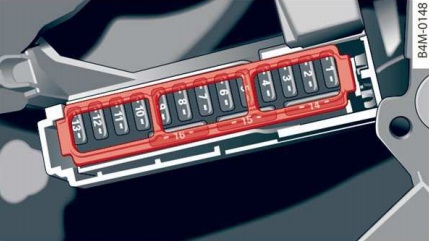

Fahrerseite Kabine
Sicherungsbelegung in der Fahrerkabine
| Nummer | Beschreibung |
|---|---|
| 1 | Fahrzeugöffnung und -start (NFC) |
| 2 | Audi Phonebox;
USB-Anschluss. |
| 3 | – |
| 4 | Head-up-Display |
| 5 | Audi Music Interface;
USB-Ladeanschluss. |
| 6 | Bedienung der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Zentraldisplay |
| 9 | Anzeigetafel |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter |
| 12 | Lenksäulen-Elektronik |
| 13 | Partikelsensor für die Klimaanlage |
| 14 | Infotainmentsystem |
| 15 | – |
| 16 | Lenkradheizung;
Lenksäulen-Elektronik. |

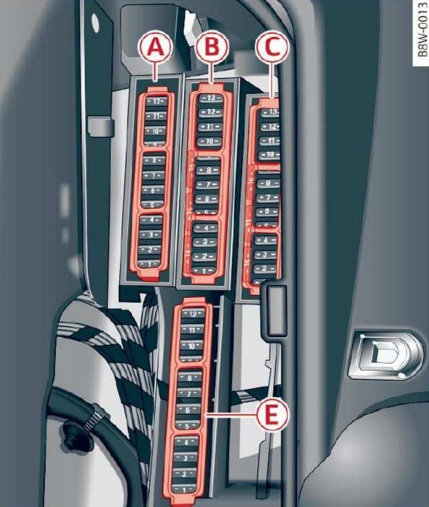

Linke Seite des Kofferraums
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Schwarzes Feld A | |
| 1 | – |
| 2 | Frontscheibenheizung |
| 3 | Frontscheibenheizung |
| 4 | – |
| 5 | Fahrwerksregelung |
| 6 | Automatikgetriebe |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Linke Rückleuchten |
| 10 | Airbag-Modul |
| 11 | Zentralverriegelung |
| 12 | Elektrische Kofferraumklappe;
Tankdeckel. |
| Rotes Feld B. | |
| 6 | Elektrischer Kompressor;
Batterie-Trennschalter. |
| Braunes Feld C | |
| 1 | – |
| 2 | Telefon;
Ladefunktion für mobile Geräte – USB. |
| 3 | Lordosenstütze;
Vordersitz-Elektronik rechts; Sitzmassage. |
| 4 | Audi Side Assist |
| 5 | – |
| Nummer | Beschreibung |
|---|---|
| 6 | Reifendrucküberwachung |
| 7 | Fahrzeugöffnung und -start (NFC) |
| 8 | Funkempfänger für Standheizung;
Intelligentes Modul (Kraftstofftank). |
| 9 | – |
| 10 | TV-Tuner;
CAN-Port. |
| 11 | Zusatzbatterie-Modul |
| 12 | Homelink (Garagentoröffnung) |
| 13 | Rückfahrkamera;
Peripheriekameras. |
| 14 | Rechte Rückleuchten |
| 15 | – |
| 16 | Airbagsystem |
| Rotes Feld E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Anhängerkupplung (rechtes Licht) |
| 6 | – |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (linkes Licht) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial |
| 11 | Abgasreinigung, AdBlue |
Audi A4 und S4 B9/8W – Sicherungsschema
Herstellungsjahr: 2022.
Die Sicherung des Zigarettenanzünders / der Steckdose im Audi A4 und S4 ist die Sicherung Nr. 6 (schwarze Sicherungstabelle C) im Sicherungskasten im Fahrer-/Beifahrerfußraum.
| Farbe | Ampere [A] |
|---|---|
| Schwarz | 1 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position des Sicherungskastens

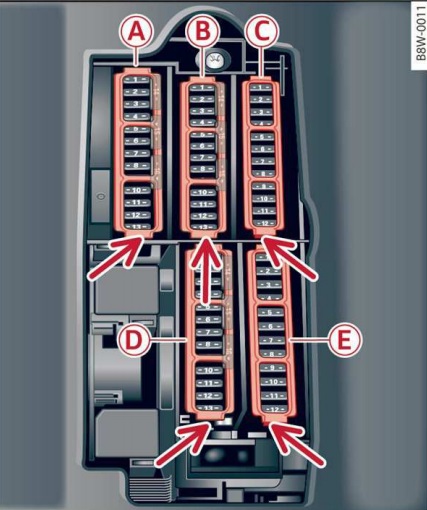

Fahrerfußraum (Lenkrad rechts)

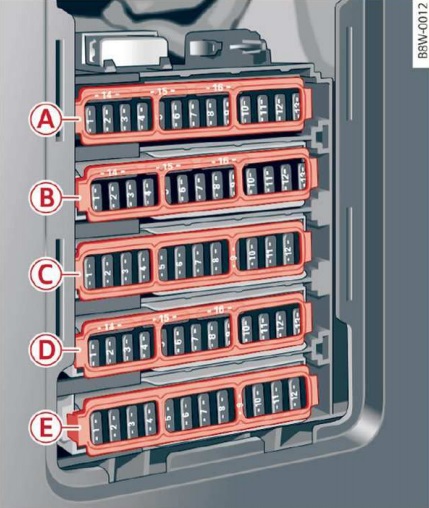

Beifahrerfußraum (Lenkrad rechts)
Sicherungsbelegung im Fahrgastraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Braunes Feld A | |
| 1 | Katalysatorheizung |
| 2 | Motorkomponenten |
| 3 | Abgasklappe;
Kraftstoffeinspritzdüsen; Luftansaugung; Motorheizung. |
| 4 | Vakuumpumpe;
Warmwasserpumpe; NOx-Sensor; Partikelsensor; Biodiesel-Sensor; Abgasklappe. |
| 5 | Bremslichtsensor |
| 6 | Motorventile;
Nockenwellenverstellung |
| 7 | Beheizter Lambdasonde;
Massenstromsensor; Wasserpumpe. |
| 8 | Wasserpumpe;
Hochdruckpumpe; Hochdruckregelventil; Temperaturventil; Motorlagerung. |
| 9 | Warmwasserpumpe;
Motorrelais. 48-V-Antriebsgenerator; 48-V-Wasserpumpe. |
| 10 | Öldrucksensor;
Öltemperatursensor. |
| 11 | Kupplungspedalpositionssensor;
Motorstart; Wasserpumpe; 48-V-Antriebsgenerator; 12-V-Antriebsgenerator. |
| 12 | Motorventile;
Motorlagerung. |
| 13 | Motorkühlung |
| 14 | Kraftstoffeinspritzdüsen;
Motorsteuergerät. |
| 15 | Zündspulen;
Beheizter Lambdasonde. |
| 16 | Kraftstoffpumpe |
| Rotes Feld B. | |
| 1 | Diebstahlwarnanlage |
| 2 | Motorsteuergerät |
| 3 | Lordosenstütze;
Elektronik des linken Vordersitzes; Sitzmassage. |
| 4 | Wählmechanismus Automatikgetriebe |
| 5 | Hupe |
| 6 | Elektromechanische Parkbremse |
| 7 | CAN-Gateway-Steuergerät |
| 8 | Elektronisches Steuergerät unter dem Dachhimmel |
| 9 | Alarmsystem-Verbindungssystem;
Kommunikationsmodul. |
| 10 | Airbag-Steuergerät |
| 11 | Elektronische Stabilitätskontrolle (ESC);
ABS. |
| 12 | Diagnosestecker;
Licht- und Regensensor. |
| 13 | Klimaanlagen-, Heizungs- und Lüftungssteuerung |
| 14 | Steuergerät der rechten Vordertür |
| 15 | Klimakompressor |
| 16 | Druckspeicher Bremssystem |
| Schwarzes Feld C | |
| 1 | Sitzheizung vorne |
| Nummer | Beschreibung |
|---|---|
| 2 | Scheibenwischer vorne |
| 3 | Elektronik des linken Scheinwerfers |
| 4 | Panorama-Glasdach/Schiebe-/Hebedach |
| 5 | Steuergerät der linken Vordertür |
| 6 | 12V Steckdose |
| 7 | Steuergerät der rechten Hintertür;
Stellmotor rechtes hinteres Fenster. |
| 8 | Steuergerät AWD (Allradantrieb) |
| 9 | Elektronik des rechten Scheinwerfers |
| 10 | Scheibenwaschanlage vorne;
Scheinwerferwaschanlage. |
| 11 | Steuergerät der linken Hintertür und des Fensters |
| 12 | Standheizung |
| Schwarzes Feld D | |
| 1 | Elektronik der Vordersitze;
Sitzbelüftung; Spiegel; Klimaanlagen-, Heizungs- und Hecklüftungssteuerung; Frontscheibenentfeuchter; CAN-Diagnose. |
| 2 | CAN-Gateway;
Klimaanlagen-, Heizungs- und Lüftungssteuerung. |
| 3 | Soundgenerator |
| 4 | Kupplungspedalpositionssensor |
| 5 | Motorstart;
Deaktivierung im Notbetrieb. |
| 6 | CAN-Gateway;
Verkehrsinformationssystem (TMC). |
| 7 | USB-Ladebuchse |
| 8 | Homelink (Garagentoröffner) |
| 9 | Adaptiver Tempomat;
Abstandsregelung. |
| 10 | – |
| 11 | Videokamera |
| 12 | Matrix-LED-Scheinwerfer und rechter LED-Scheinwerfer |
| 13 | Matrix-LED-Scheinwerfer und linker LED-Scheinwerfer |
| 14 | Getriebeölkühlventil |
| 15 | Alarm;
Freisprecheinrichtung. |
| Rotes Feld E. | |
| 1 | Zündspulen |
| 2 | Klimakompressor |
| 3 | – |
| 4 | – |
| 5 | Linker Scheinwerfer |
| 6 | Automatikgetriebe |
| 7 | Instrumententafel |
| 8 | Klimaanlage (Frischluftgebläse) |
| 9 | Rechter Scheinwerfer |
| 10 | Dynamische Kontrolle |
| 11 | Motorstart |
Instrumententafel auf der Fahrerseite
Sicherungsbelegung in der Instrumententafel auf der Fahrerseite
| Nummer | Beschreibung |
|---|---|
| 1 | Fahrzeug öffnen und starten (NFC) |
| 2 | Audi Phonebox;
Stromversorgung für mobile Geräte. |
| 3 | – |
| 4 | Head-up-Display |
| 5 | Audi Musik-Schnittstelle;
USB-Ladeanschluss. |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Infotainment-System-Display |
| 9 | Anzeigetafel |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 13 | Partikelsensor für die Klimaanlage |
| 14 | Infotainment-System |
| 15 | – |
| 16 | Lenkradheizung;
Lenksäulenelektronik. |
Linker Kofferraumbereich
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Schwarzes Feld A | |
| 1 | – |
| 2 | Frontscheibenheizung |
| 3 | Frontscheibenheizung |
| 4 | – |
| 5 | Fahrwerksregelung |
| 6 | Automatikgetriebe |
| 7 | Heckscheibenheizung |
| 8 | Sitzheizung hinten |
| 9 | Linke Rückleuchten |
| 10 | Airbag-Modul |
| 11 | Elektrische Kofferraumabdeckung;
Tankdeckel; Komfortzugangssystem-Modul. |
| 12 | Elektrische Kofferraumabdeckung; |
| Rotes Feld B. | |
| 6 | Elektrischer Kompressor;
Batterieunterbrechung. |
| Braunes Feld C | |
| 1 | Externe Antenne |
| 2 | Audi Phonebox |
| 3 | Lordosenstütze;
Elektronik des rechten Vordersitzes; Sitzmassage. |
| 4 | Audi Side Assist |
| 5 | – |
| Nummer | Beschreibung |
|---|---|
| 6 | Reifendrucküberwachung |
| 7 | Fahrzeug öffnen und starten (NFC) |
| 8 | Funkempfänger Standheizung;
Intelligentes Modul (Kraftstofftank). |
| 9 | – |
| 10 | TV-Tuner;
CAN-Gateway. |
| 11 | Zusatzbatterie-Modul |
| 12 | Homelink (Garagentoröffner) |
| 13 | Rückfahrkamera;
Peripheriekameras. |
| 14 | Rechte Rückleuchten |
| 15 | – |
| 16 | Airbagsystem;
Gurtstraffer Beifahrer. |
| Rotes Feld E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Anhängerkupplung (Licht rechts) |
| 6 | – |
| 7 | Anhängerkupplung |
| 8 | Anhängerkupplung (Licht links) |
| 9 | Anhängerkupplung (Steckdose) |
| 10 | Sportdifferenzial;
Allradantrieb. |
| 11 | Abgasreinigung, AdBlue |
Über Audi A4 und S4 B9/8W (2017-2022)
Die Modelle Audi A4 und S4 B9/8W, die von 2017 bis 2022 produziert wurden, stellen eine Kombination aus elegantem Design und fortschrittlicher Technologie dar. Diese Fahrzeuge sind bekannt für ihre Leistung und ihren Komfort und bieten verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten. Der Audi A4 ist oft mit Vierzylinder-Turbomotoren ausgestattet, während der S4 einen leistungsstärkeren Sechszylinder-TFSI-Motor bietet. Beide Modelle sind mit den neuesten Sicherheits- und Infotainment-Technologien ausgestattet, was sie zu einer idealen Wahl für diejenigen macht, die ein zuverlässiges und anspruchsvolles Fahrzeug suchen.
Sicherungsbelegungsplan Audi A4 und S4 B9/8W
Diese Seite zeigt den Sicherungsbelegungsplan für die Modelle Audi A4 und S4 B9/8W, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder in der Seitenverkleidung. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Komponenten des Fahrzeugs zu gewährleisten.
