Audi S6 C5 (1997-2005) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskasten-Diagramme für den Audi S6 C5 (1997–2005), erhalten Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi S6 C5 (1997-2005) – Sicherungskasten-Diagramm
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi S6 C5 (1997-2005) ist die Sicherung 33 im Sicherungskasten.

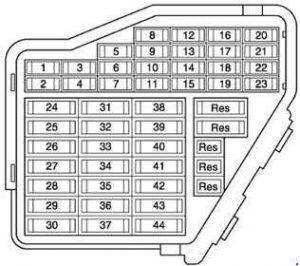

Sicherungskasten Armaturenbrett Beifahrerseite
| Nummer |
[A] |
Beschreibung |
| 1 | 5 | Heizelement, Scheibenwischerdüse links Heizelement, Scheibenwischerdüse rechts |
| 2 | 10 | Warnblinkschalter |
| 3 | 5 | Handschuhfachbeleuchtung |
| 4 | 5 | Kennzeichenbeleuchtung |
| 5 | 10 | Ölstand-/Öltemperatursensor Kompressorregelventil, Klimaanlage Hochdrucksensor Tiptronic-Schalter Reifendruckkontrollgerät Glühlampenüberwachungsgerät Mobiltelefon, das die Steuerungselektronik steuert Klima-/Klimaanlagensteuerung und -anzeige Luftqualitätssensor Navigationssystem mit CD-Player-Steuergerät Steuergerät für selbstnivellierende Federung Steuergerät für Federungshöhenkontrolle Steuergerät Telefon/Telematik Steuergerät für Sprachsteuerung Steuergerät für Parkassistenz Schalter Heckrollo |
| 6 | 5 | Zentrales Steuergerät mit Verriegelung |
| 7 | 10 | ABS-Steuergerät Lenkwinkelsensor TCS/ESP-Taste Bremspedalschalter des Tempomatsystems (Diesel-Direkteinspritzsystem) Kupplungspedalschalter |
| 8 | 5 | Steuergerät Telefon/Telematik Steuergerät für Sprachsteuerung |
| 9 | 10 | Beheizter Außenspiegel, Fahrerseite Beheizter Außenspiegel, Beifahrerseite |
| 10 | 5 | Leuchtweitenregulierung, Steuergerät |
| 11 | 5 | Automatischer abblendender Innenspiegel |
| 12 | 10 | Diagnoseanschluss |
| 13 | 10 | Bremslichtschalter Bremsleuchten |
| 14 | 10 | Zentrales Steuergerät mit Verriegelung Speichersteuergerät, Fahrersitz Speichersteuergerät, Beifahrersitz Kofferraumentriegelungsschalter Innensensor-Schalter |
| 15 | 10 | Steuergerät mit Display im Armaturenbrett Solarzellen-Trennrelais Navigationssystem mit CD-Player-Steuergerät Spiegel-Speichersteuergerät Radioempfänger, funkgesteuert |
| 16 | 5 | Lenkwinkelsensor |
| 17 | 10 | Reifendruckkontrollgerät Steuergerät für selbstnivellierende Federung Zwei-Wege-Funkschalter Steuergerät für Parkassistenz |
| 18 | 10 | Hauptlampe, rechts Abblendlicht – Warnleuchte |
| 19 | 10 | Hauptlampe, links |
| 20 | 15 | Abblendlichtlampe, rechts Leuchtweitenregulierungs-Motor, rechts |
| 21 | 15 | Abblendlichtlampe, links Leuchtweitenregulierungs-Motor, links |
| 22 | 5 | Seitenlampe, rechts Rücklicht, rechts |
| 23 | 5 | Seitenlampe, links Rücklicht, links |
| 24 | 25 | Automatischer Intervall-Sprüh-/Wischerrelais Intervall-Wischersteuerung |
| 25 | 30 | Klima-/Klimaanlagensteuerung und -anzeige Solarzellen-Trennrelais Luftgebläse Magnetkupplungsrelais Zusatzheizungsrelais |
| 26 | 30 | Klima-/Klimaanlagensteuerung und -anzeige Schalter für beheizbare Heckscheibe |
| 27 | 15 | Beheiztes Lenkrad Heckscheibenwischermotor |
| 28 | 20 | Kraftstoffpumpe (Förderpumpe) Kraftstoffpumpen-Steuergerät Kraftstoffpumpenrelais |
| 29 | 30 20 | Zündspule mit Endstufe (Motorcode BAS) Motronic-Steuerung (Motorcode BAS) Endstufe Zündspule mit Endstufe Motronic-Steuerung Nockenwellenverstellventile |
| 30 | 20 | Schiebedach-Steuergerät |
| 31 | 15 | Anlasssperre und Rückfahrlichtrelais Warnblinkschalter Rückfahrlichtschalter Diagnoseanschluss Multifunktionsschalter Zündungs-Aus-Verzögerungsrelais Automatisches Getriebesteuergerät |
| 32 | 20 | Einspritzdüsen Tempomatsystemschalter |
| 33 | 15 | Zigarettenanzünder Zigarettenanzünder, hinten |
| 34 | 15 | Sekundärluftpumpe-Relais Elektromagnetische Ventile Sekundärlufteinlassventil Turbolader-Luftrückführventil Luftmassenmesser Heizung für Lambdasonden Saugrohr-Umschaltventil |
| 35 | 30 | Anhänger-Druckluftbremse |
| 36 | 15 | Schalter für Nebelscheinwerfer vorne und hinten |
| 37 | 20 | Radio Verstärker mit Subwoofer Antennenauswahl-Steuergerät Steuerungselektronik-Controller, Navigation Navigations-/TV-Tuner Navigationsschnittstelle Chipkartenleser |
| 38 | 20 | Zentrales Steuergerät mit Schloss |
| 39 | 15 | Warnblinkschalter |
| 40 | 25 | Zweiklang-Hupe-Relais |
| 41 | 25 | Relais für ABS-Magnetventile (alle Modelle) |
| 42 | 25 | ABS-Steuergerät |
| 43 | 5 | Radio Steuerungselektronik-Controller, Navigation |
| 44 | 30 | Zusatzheizungsrelais Solarzellen-Trennrelais 2 Regler für beheizbaren Fahrersitz Regler für beheizbaren Beifahrersitz Schalter für beheizbaren Rücksitz links mit Regler Schalter für beheizbaren Rücksitz rechts mit Regler |
Relaisplatte an 13 Punkten, hinter dem Fahrer-Armaturenbrett
| Nummer | Beschreibung |
| 1 | Zweiklang-Relais (Telematik – USA) – J4 |
| 2 | Relais alternativ zur Verkabelung – J442 Steuergerät Warnsystem (Taxi) – J85 Sirenenrelais (Polizeifahrzeuge) – J408 Warnsystemrelais, Lichtschaltung (Spezialfahrzeuge) – J549 |
| 3 | Solarzellen-Trennrelais – J309 Steuergerät Warnsystem (Taxi) – J85 Sirenenrelais (Polizeifahrzeuge) – J408 Warnsystemrelais 2, Hauptstrom blinkend (Spezialfahrzeuge) – J461 |
| 4 | Relais mit Anlasssperre – J207 Anlasssperre und Rückfahrlichtrelais – J226 |
| 5 | Magnetkupplungsrelais – J44 Zusatzheizungsrelais – J8 |
| 6 | Nebelscheinwerferrelais – J5 Kraftstoffpumpenrelais (TDI) – J17 |
| 7 | Multifunktionslenkrad-Steuerungsgruppe – J453 |
| 8 | Multifunktionslenkrad-Steuerungsgruppe – J453 |
| 9 | Glühlampenüberwachungsgerät – J123 |
| 10 | Glühlampenüberwachungsgerät – J123 |
| 11 | Außenspiegel-Klappsystem-Steuergerät – J351 |
| 12 | Außenspiegel-Klappsystem-Steuergerät – J351 |
| 13 | Servotronic-Steuergerät – J236 |
| 14 | Taxameter-Sicherung – S182 Sicherung E (Polizeifahrzeuge) – S201 Sicherung Hydraulikpumpenrelais (alle Straßenmodelle) – S279 |
| 15 | Nicht verwendet |
| 16 | Sicherung Warnsystem (Taxi) – S57 Sicherung B (Polizeifahrzeuge) – S202 |
| 17 | Taxameter- und Warnsystem-Sicherung (Taxi) – S183 Sicherung C (Polizeifahrzeuge) – S203 Sicherung Intercom-System (Spezialfahrzeuge) – S253 Sicherung Nebelscheinwerfer (Tagfahrlicht – Kanada) – S28 |
| 18 | In jedem freien Raum installiert Generator zur Verkabelung – J442 (Spezialfahrzeuge) Warnsystem II Steuergerät – J430 (Taxi) Laserrelais für Warnsystem Hauptscheinwerfer – J182 (Polizeifahrzeuge) Solarzellen-Trennrelais – J309 (Taxi) |
Mikrozentrale Elektrik, hinter dem Fahrer-Armaturenbrett
| Nummer |
Beschreibung |
| 1 | Zweiklang-Relais – J4 |
| 2 | Relais zum Entladen der Kontakte X – J59 |
| 3 | Relais Hydraulikpumpen Hydraulikgetriebe mit geringem Durchfluss (allroad Modelle) – J555 |
| 4 | Kraftstoffpumpenrelais (Benzinmotoren) – J17 Glühkerzenrelais (Dieselmotoren) – J52 |
| 5 | Automatischer Unterbrecher / Relais mit Schalter – J31 |
| 6 | Automatischer Unterbrecher / Relais mit Schalter – J31 |
| A | Sicherung mit Lenksäulenverstellung – S275 |
| B | Sicherung Heckrollo – S100 |
| C | Warnsystem 2 Sicherung (Taxi) – S181 Sicherung C (Polizeifahrzeuge) – S204 Sicherung für Notentriegelung Heckklappe (Spezialfahrzeuge) – S195 Sicherung Multifunktionslenkrad (blau) – S326, schrittweise eingeführt ab 05.02 |

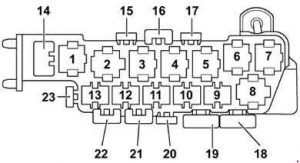

Relaisplatte an 8 Punkten, hinter dem Fahrer-Armaturenbrett, hinter der Mikrozentrale Elektrik
| Nummer |
Funktion |
| 1 | Relais für Magnetventile – ABS mit ESP – J106 |
| 2 | Relais Gebläsegeschwindigkeit Heizung – J101 |
| 3 | Relais Heizungsgebläse – J26 Relais Kühlmittelzirkulation – J151 |
| 4 | Relais Funktion Heizungsgebläse – J138 |
| 5 | Nicht verwendet |
| 6 | Relais automatische Niveauregulierung Kompressor Federung (allroad Modelle) – J403 |
| 7 | Relais Rückförderpumpe – ABS mit ESP – J105 |
| 8 | Relais Kühlmittelabsperrventil – J541 |
| 14 | Sitzheizungs-Thermosicherung, Fahrerseite (Geländemodelle) – S44 |
| 15 | Sicherung für 12 V Steckdose – S184 |
| 16 | Sicherung elektrische Heizung Frontscheibe – S37 |
| 17 | Sicherung elektrische Heizung Heckscheibe – S43 |
| 18 | Sicherung ABS-Steuergerät – S123 |
| 19 | Sicherung Heizungsgebläse – S42 |
| 20 | Sicherung Heizungsgebläse-Steuerungsgruppe – S142 |
| 21 | Sicherung Sitzheizung mit Regelung, Fahrerseite – S44 Sicherung Kühlerlüfter (allroad Modelle) – S42 |
| 22 | Sicherung automatische Niveauregulierung Federung – S110 |
| 24 | Sicherung Sitzheizung mit Regelung, Beifahrerseite – S80 |
Relaisplatte, Fahrerseite, hinter dem mittleren Armaturenbrett
| Nummer |
Beschreibung |
| 1 | Relais geringe Heizleistung – J359 Relais Bremskraftverstärker – J569 |
| 2 | Relais Zusatzheizung – J8 Relais Solarzellen-Trennrelais 2 – J354 |
| 3 | Relais hohe Heizleistung – J360 |
| A | Nicht verwendet |
| B | Nicht verwendet |
| C | Sicherung Zusatzheizung 2 – S143 Sicherung Hydraulikpumpenrelais (Servobremse) – S279 Sicherung Kraftstoffpumpe – S81 (RS6 Modelle; Linkslenkerfahrzeuge) |
| D | Sicherung Zusatzheizung – S109 Sicherung Kraftstoffpumpe – S81 (RS6 Modelle; Rechtslenkerfahrzeuge) |
Relaisplatte an 3 Punkten im Sicherungskasten, Ausgleichsbehälter
| Nummer |
Beschreibung |
| 1 | Relais Sekundärluftpumpe – J299 (RS6 Modelle) |
| 1a | Relais Kühlerlüfter (allroad Modelle) – J26 |
| 1b | Relais Kühlmittelzirkulation (allroad Modelle) – J151 Relais Zusatzkühlmittelpumpe – J496 |
| 2 | Relais Sekundärluftpumpe – J299 |
| 3 | Relais Motronic-Stromversorgung (Benzinmotoren) – J271 Relais Diesel-Direkteinspritzsystem (Dieselmotoren) – J322 Relais Zündungs-Aus-Verzögerung (Automatikgetriebe 01J) – J64 |
| 4 | Relais Kraftstoffkühlpumpe – J445 Relais Kühlmittelzirkulation – J151 (RS6 Modelle) |
| 4a | Nicht verwendet |
| 5 | Sicherung Motorsteuergerät – S102 Sicherung Motorelektronik (alle Straßenmodelle) – S282 |
| 6 | Nicht verwendet (Linkslenkerfahrzeuge) Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125 Sicherung für Glühkerzen – Motor, 4 Zylinder – S39 Sicherung Kühlerlüfter (allroad Modelle) – S94 |
| 7 | Sicherung für Glühkerzen – Motor, V6 TDI, V8 TDI – S39 Sicherung Sekundärluftpumpe (Benzinmotoren) – S130 Sicherung Zusatzheizung – S62 (Rechtslenkerfahrzeuge) bis Modelljahr 2000 Nicht verwendet (Rechtslenkerfahrzeuge) |
| 8 | Sicherung Zusatzheizung – S62 (Linkslenkerfahrzeuge) bis Modelljahr 2000 Nicht verwendet (Linkslenkerfahrzeuge) |
| 9 | Sicherung 2 für Glühkerzen – Motor, V6 TDI, V8 TDI – S125 Sicherung für Glühkerzen – Motor, 4 Zylinder – S39 Sicherung Kühlerlüfter (allroad Modelle) – S94 Sicherung Kühlmittelpumpe (RS6 Modelle) – S78 Nicht verwendet (Rechtslenkerfahrzeuge) |
| 10 | Sicherung für Kraftstoffkühlung – S262 Sicherung -1- (15) (Automatikgetriebe 01J) – S199 Sicherung Kühlerlüfter-Steuerungsgruppe (alle Straßenmodelle) – S142 Nicht verwendet (Rechtslenkerfahrzeuge) |
Sicherung im Ausgleichsbehälter
| Nummer |
Beschreibung |
| 1 | Sicherung -1- (30) (nur V8) – S204 |
| 2 | Sicherung -2- (30) – S205 |
| 3 | Sicherung Zusatzheizung – S62 |

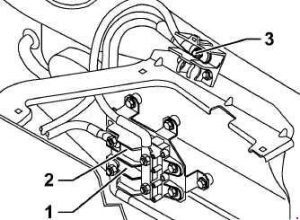

Sicherung im Ausgleichsbehälter (RS6 Modelle)
| Nummer |
Beschreibung |
| 1 | Sicherung -2- (30) – S205 |
| 2 | Sicherung -1- (30) – S204 |
| 3 | Batterie-Schraubverbindung |
