Audi A6/S6 C7/4G (2012-2018) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Audi A6/S6 C7/4G (2012–2018), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).

Audi A6/S6 C7/4G (2012-2018) – Sicherungskastenbelegung

Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Position des Sicherungskastens

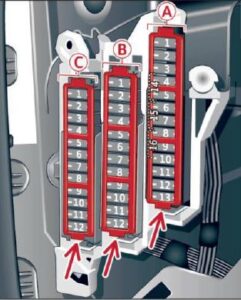

Befindet sich auf der linken Seite des Armaturenbretts, hinter der Abdeckung.

Sicherungskastenbelegung

Sicherungsbelegung im Armaturenbrett (linke Seite)

Nr	Beschreibung
Nr	Beschreibung
A1	Elektromechanische Servolenkung; Anhängerkupplung; Ionizer; Schalterleiste; Sitzheizung (hinten); Elektromechanische Feststellbremse.
A2	Hupe; Klimaanlage; CAN-Gateway; Automatisch abblendender Innenspiegel
A3
A4	Einparkhilfe; Scheinwerfer-Leuchtweitenregulierung.
A5	Dynamiklenkung; Elektronische Stabilitätskontrolle (ESC).
A6	Scheinwerfer
A7	Adaptiver Tempomat
A8	Beifahrersitzsensoren; Airbag.
A9	Gateway
A10	Motorklang; Nachtsichtassistent; Garagentoröffner (HomeLink); Einparkhilfe.
A11	Videokamera-Bildverarbeitung
A12	Scheinwerfer
A13	Lenksäulenschaltermodul
A14	Klemme 15 (Kofferraum)
A15	Klemme 15 (Motorraum)
A16	Anlasser
B1	Infotainment
B2	Infotainment
B3	Beifahrersitz
B4
B5	Airbag; Elektronische Stabilitätskontrolle (ESC).

Nr	Beschreibung
B6	Diebstahlwarnanlage
B7	Elektromechanische Feststellbremse
B8	Innenbeleuchtung
B9	Kamera-Frontscheibenheizung; Licht- und Regensensor.
B10	Lordosenstütze (Fahrersitz)
B11	Fahrersitz
B12	Elektronische Stabilitätskontrolle
B13	Hupe
B14	Scheinwerfer
B15	Sitzheizung vorne
B16	Dynamiklenkung
C1	Kupplung
C2	Kraftstoffpumpe
C3	Bremslichtsensor
C4	AdBlue (Dieselmotor); Motorakustik.
C5	Heckklappe
C6	Eingangstür
C7	Elektronische Stabilitätskontrolle
C8	Frontscheibenwischermotor
C9	Scheinwerferreinigungsanlage
C10	Innenbeleuchtung; Klimaanlage.
C11	Scheinwerfer
C12	Schiebedach

Position des Sicherungskastens

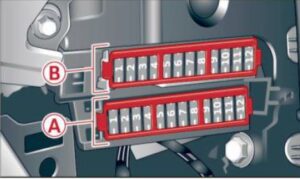

Befindet sich auf der rechten Seite des Armaturenbretts, hinter der Abdeckung.

Sicherungskastenbelegung

Sicherungsbelegung im Armaturenbrett (rechte Seite)

Nr	Beschreibung
A1	Infotainment; CD-Wechsler.
A2	Infotainment (Display)
B1	Klimaanlage
B2	Klimaanlage (Gebläse)
B3	Diagnoseschnittstelle
B4	Elektrische Zündsperre
B5	Elektronische Lenksäulenverriegelung
B6	Lenksäulenschaltermodul
B7	Lenksäulenverstellung
B8	Lichtschalter
B9	Head-up-Display
B10	Kombiinstrument
B11	Infotainment; DVD-Wechsler.

Position des Sicherungskastens

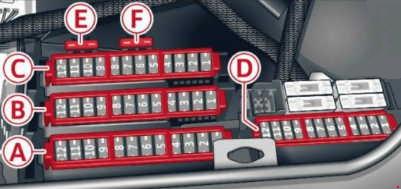

Befindet sich auf der rechten Seite im Kofferraum, unter der Verkleidung (zwei Schrauben unten lösen und die Verkleidung entfernen).

Sicherungskastenbelegung

Sicherungsbelegung im Kofferraum

Nr	Beschreibung
Nr	Beschreibung
A1	Anhängerkupplung/220 V Steckdose
A2	Anhängerkupplung/klimatisierter Getränkehalter
A3	Anhängerkupplung/Beifahrersitzverstellung von hinten
A4	Elektromechanische Feststellbremse
A5	Elektromechanische Feststellbremse
A6	Vordertür (Beifahrerseite)
A7	Hintere Außenbeleuchtung
A8	Zentralverriegelung, Schließhilfe
A9	Sitzheizung (vorne)
A10
A11	Sitzheizung (hinten); Klimaanlage.
A12	Anhängerkupplung
B1	Gurtstraffer links
B2	Gurtstraffer rechts
B3	AdBlue-Tank (Dieselmotor)/Kraftstoffpumpe
B4	AdBlue-Tank (Dieselmotor)/Motorlager (Benzinmotor)
B5	Sensorisch gesteuerte Heckklappe
B6	Luftfederung; Adaptive Dämpfer.
B7	Hintertür (Beifahrerseite)
B8	Rückleuchten
B9	Kofferraumdeckel
B10	Fond-Entertainment
B11
B12	Heckspoiler (Sportback); Öffnungs-/Aufstelldach; Panorama-Glasdach.

Nr	Beschreibung
C1	Infotainment
C2	Infotainment
C3	Infotainment; Automatisch abblendender Innenspiegel.
C4
C5	TV-Tuner
C6	Tankleckerkennungssystem
C7	Steckdosen
C8	Standheizung
C9
C10	Lordosenstütze (Beifahrersitz)
C11
C12	Infotainment
D1	Luftfederung; Adaptive Dämpfer; Sportdifferenzial; Elektromechanische Feststellbremse.
D2	Kupplungspedalsensor/Automatikgetriebe
D3	Sitze
D4	Heckscheibenwischer (Avant)
D5	Side Assist
D6	Motorklang
D7	Infotainment/Audioverstärker
D8	Gateway
D9	Sportdifferenzial
D10	Klimaanlage
D11	Reifendruckkontrollsystem; Standheizung.
D12	Start-Stopp-System
E1	Spezialfahrzeuge/Rücksitze
F1	Heckscheibenheizung
