Audi A6 und S6 C8 (2019-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A6 und S6 C8 (2019–2022), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A6 und S6 C8 (2019-2020) – Sicherungskasten-Diagramm
Baujahr: 2019, 2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A6 und S6 C8 ist die Sicherung D6 im Sicherungskasten im Fußraum.
Position des Sicherungskastens
Fahrgastraum
Im Fahrgastraum befinden sich zwei Sicherungstafeln.
Die erste befindet sich auf der linken Seite des Armaturenbretts.

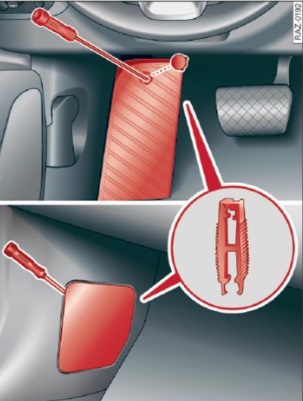

Die zweite befindet sich im Fußraum des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter einer Abdeckung im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Kofferraum
Die Sicherungen befinden sich unter einer Abdeckung im Kofferraumboden.
Sicherungskasten-Diagramme

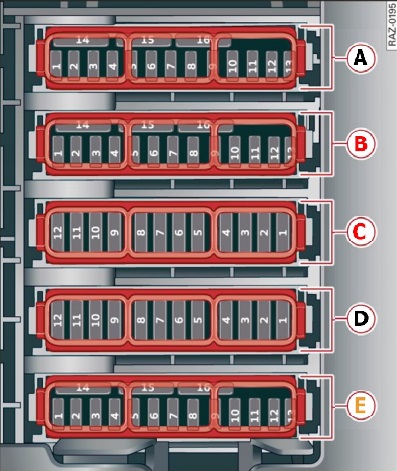

Sicherungskasten im Fußraum
Die Sicherungsbelegung „C“ und „D“ ist bei Fahrzeugen mit Rechtslenkung umgekehrt.
Sicherungsbelegung im Fußraum
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A1 | 2018-2019:
Nicht verwendet; 2020: Katalysatorheizung. |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | 2018-2019:
Motorkomponenten; 2020: Motorventile. |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | 2018-2019:
Motorstart; 2020: Motorkomponenten. |
| A12 | Motorkomponenten |
| A13 | Kühlerlüfter |
| A14 | 2018-2019:
Motorsteuergerät; 2020: Motorsteuergerät; Kraftstoffeinspritzdüsen. |
| A15 | Motorsensoren |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuergerät |
| B3 | Lordosenstütze vorne links |
| B5 | Hupe |
| B6 | Feststellbremse |
| B7 | Türsteuergerät (Diagnose) |
| B8 | 2018-2019:
Innenbeleuchtung Dachhimmel; 2020: Steuergerät Dachelektronik. |
| B9 | Steuergerät Fahrerassistenzsysteme |
| B10 | Airbag-Steuergerät |
| B11 | 2018-2019:
Elektronische Stabilitätskontrolle (ESC); 2020: Elektronische Stabilitätskontrolle (ESC); Antiblockiersystem (ABS). |
| B12 | Diagnosestecker;
Licht- und Regensensor. |
| B13 | Klimaanlage |
| B14 | Steuergerät Vordertür rechts |
| B15 | Klimaanlagenkompressor;
Karosserieelektronik. |
| B16 | 2018-2019:
Steuergerät Zusatzbatterie; 2020: Steuergerät Zusatzbatterie; Bremsdruckspeicher. |
| Nr | Beschreibung |
|---|---|
| Sicherungskasten C (rot) | |
| C1 | Motorzündspulen |
| C3 | 2018-2019:
Nicht verwendet; 2020: Hochspannungsheizung; Kompressor. |
| C5 | Motorlagerung |
| C6 | Automatikgetriebe |
| C7 | Instrumententafel |
| C8 | Klimaanlage;
Frischluftgebläse. |
| C9 | Wischersteuergerät |
| C10 | Dynamische Kontrolle |
| C11 | Motorstart |
| C12 | 2018-2019:
Nicht verwendet; 2020: Automatikgetriebe. |
| Sicherungskasten D (schwarz) | |
| D1 | Sitzheizung vorne |
| D2 | Scheibenwischer |
| D3 | Linke Scheinwerferelektronik |
| D4 | Panoramaglasdach |
| D5 | Steuergerät Vordertür links |
| D6 | 12V-Steckdose |
| D7 | Steuergerät Hintertür rechts |
| D8 | Steuergerät Allradantrieb (vier) |
| D9 | Rechte Scheinwerferelektronik |
| D10 | Scheinwerferwaschanlage / -reiniger |
| D11 | Steuergerät Hintertür links |
| D12 | Standheizung |
| Sicherungskasten E (braun) | |
| E1 | 2018-2019:
Sitzbelüftung; Sitzheizung; Spiegel; Klimaanlage; Klimaanlagensteuerung hinten; 2020: Sitzbelüftung Sitzelektronik; Spiegel; Klimabedienfeld hinten; Diagnosestecker. |
| E2 | 2018-2019:
Klimaanlage; 2020: Steuergerät Fahrzeugelektrik; Türsteuergerät. |
| E3 | Aktive Sound- und Abgasanlagensteuerung |
| E 4 | Getriebeheizungsventil |
| E5 | Motorstart |
| E8 | 2018-2019:
Nachtsichtassistent; 2020: Nachtsichtassistent; Aktive Wankstabilisierung. |
| E9 | 2018-2019:
Adaptiver Lenkassistent; 2020: Adaptiver Lenkassistent; Frontradar. |
| E11 | Kreuzungsassistent;
Fahrerassistenzsysteme. |
| E12 | 2018-2019:
Nicht verwendet; 2020: Externer Sound. |

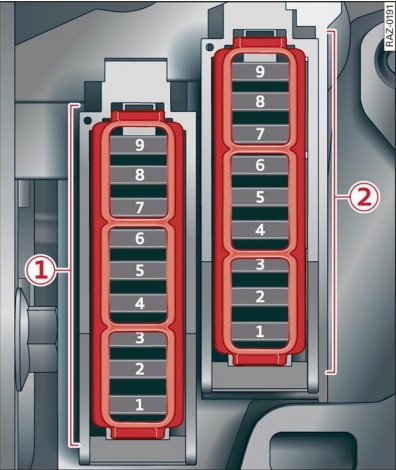

Sicherungskasten im Armaturenbrett
Sicherungsbelegung auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A2 | Lenksäulenverstellung |
| A3 | CD / DVD-Player |
| A4 | Lenksäulenelektronik |
| A5 | Lichtschalter;
Bedienfelder. |
| A6 | Lautstärkeregelung |
| A7 | Instrumententafel |
| A8 | MMI-Frontdisplay (oben / unten) |
| A9 | Lenkradheizung |
| Sicherungskasten B (braun) | |
| B2 | Steuergerät MMI Infotainment System |
| B3 | Audi Music Interface |
| B4 | Head-up-Display |
| B5 | Klimaanlage;
Parfümierungssystem (Aktive Parfümierung); Ionizer. |
| B9 | Lenksäulenverriegelung |

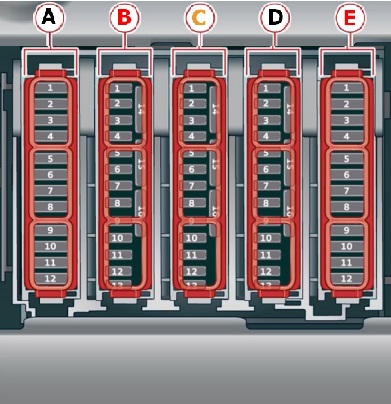

Sicherungsbelegung im Kofferraum
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A3 | Gurtstraffer hinten Beifahrerseite |
| A4 | Gurtstraffer hinten Fahrerseite |
| A5 | Luftfederung |
| A6 | Automatikgetriebe |
| A7 | Öffnbares Heckdach;
Heckspoiler. |
| A8 | Sitzheizung hinten |
| A9 | 2018-2019:
Zentralverriegelung; Rückleuchten; 2020: Linkes Rücklicht. |
| A10 | Gurtstraffer vorne Fahrerseite |
| A11 | 2018-2019:
Zentralverriegelung; Heckrollo; 2020: Zentralverriegelung Kofferraum; Tankklappe; Kofferraumdeckel. |
| A12 | Steuergerät Kofferraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | 2018-2019:
Nicht verwendet; 2020: Steuergerät Federungsstabilisierung. |
| B2 | 2018-2019:
Nicht verwendet; 2020: Serviceschalter. |
| B3 | 2018-2019:
Nicht verwendet; 2020: Elektromotor. |
| B5 | Bremssystem |
| B5 | 2018-2019:
Nicht verwendet; 2020: Hochspannungs-Wasserpumpe. |
| B7 | 2018-2019:
Nicht verwendet; 2020: Hybrid-Klimaanlage Fernbedienung. |
| B8 | 2018-2019:
Nicht verwendet; 2020: Kompressor Hybrid-Klimaanlage. |
| B9 | Steuergerät Zusatzbatterie |
| B10 | 2018-2019:
Nicht verwendet; 2020: Hochspannungs-Hybridbatterie. |
| B11 | 2018-2019:
Nicht verwendet; 2020: Hybrid-Ladegerät. |
| B14 | 2018-2019:
Nicht verwendet; 2020: Thermomanagement; Wasserpumpe. |
| B15 | 2018-2019:
Nicht verwendet; 2020: Steuergerät Thermomanagement. |
| B16 | 2018-2019:
Nicht verwendet; 2020: CAN-Gateway. |
| Sicherungskasten C (braun) |
| Nummer | Beschreibung |
|---|---|
| C1 | Steuergerät für Fahrerassistenzsysteme |
| C2 | Telefon – Audi;
Antenne Dach. |
| C3 | 2018-2019:
Lendenwirbelstütze vorne rechts; 2020: Elektronik Vordersitz; Lendenwirbelstütze rechts. |
| C4 | Spurwechselassistent |
| C5 | 2018-2019:
Nicht verwendet; 2020: Steuergerät Klimaanlage hinten. |
| C6 | Reifendruckkontrollsystem |
| C7 | Alarmanlagen-Verbindungssystem |
| C8 | 2018-2019:
Nicht verwendet; 2020: Radioempfänger Standheizung; Kraftstofftanküberwachung. |
| C9 | Automatikgetriebe-Schalthebel |
| C10 | 2018-2019:
TV-Tuner; 2020: TV-Tuner; Datenübertragungsmodul und Telematiksteuerung. |
| C11 | Fahrzeug öffnen / starten (NFC) |
| C12 | Garagentoröffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Zentralverriegelung, Rückleuchten |
| C16 | Gurtstraffer Beifahrerseite |
| Sicherungskasten D (schwarz) | |
| D1-D16 | Nicht unterteilt |
| Sicherungskasten E (rot) | |
| E3 | 2018-2019:
Abgasreinigung; 2020: Abgasreinigung; Soundaktuator; AC-Steckdose. |
| E 4 | Bedienfeld Klimaanlage hinten |
| E5 | Anhängerkupplungsleuchte rechts |
| E7 | 2018-2019:
Anhängerkupplung; 2020: Entriegelung Anhängerkupplung. |
| E8 | Anhängerkupplungsleuchte links |
| E9 | Anhängerkupplungssteckdose |
| E10 | Sportdifferenzial mit Allradantrieb |
| E11 | Abgasreinigung |
| E12 | 2018-2019:
Nicht verwendet; 2020: Generator 48 V. |
Audi A6 und S6 C8 – Sicherungskastenbelegung
Baujahr: 2021, 2022.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A6 und S6 C8 ist die Sicherung D6 im Sicherungskasten im Fußraum.
Lage des Sicherungskastens
Fahrgastraum
Es gibt zwei Sicherungsleisten im Fahrgastraum.
Die erste befindet sich auf der linken Seite des Armaturenbretts.
Die zweite befindet sich im Fußraum des Fahrers bei Linkslenkern oder hinter der Abdeckung im Fußraum des Beifahrers bei Rechtslenkern.
Kofferraum
Die Sicherungen befinden sich unter der Abdeckung im Kofferraumboden.
Sicherungspläne
2021
SICHERUNGSKASTEN IM FUSSRAUM
Die Anordnung der Sicherungen „C“ und „D“ ist bei Rechtslenkern vertauscht.
Sicherungsbelegung im Fußraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (schwarz) | |
| 1 | Nicht verwendet |
| 2 | Motorkomponenten;
Wasserpumpe; Beheizter Sauerstoffsensor. |
| 3 | Abgasventile;
Kraftstoffeinspritzdüsen; Ansaugung; Motorheizung. |
| 4 | Warmwasserpumpe;
Abgasventile; NOx-Sensor; Partikelsensor; Biodiesel-Sensor. |
| 5 | Bremslichtsensor |
| 6 | Motorventile;
Nockenwellenverstellung. |
| 7 | Beheizter Sauerstoffsensor;
Luftmassenmesser. |
| 8 | Hochdruckpumpe;
Motorlager; Wasserpumpe. |
| 9 | Motorkomponenten;
Wasserpumpe 48V; Antriebssystemgenerator 48 V. |
| 10 | Öldrucksensor;
Öltemperatursensor. |
| 11 | Motorkomponenten;
Wasserpumpe 48V; Antriebssystemgenerator 48 V; Antriebssystemgenerator 12 V. |
| 12 | Motorventile;
Motorlagerung. |
| 13 | Motorkühlung |
| 14 | Motorsteuergerät;
Kraftstoffeinspritzdüsen. |
| 15 | Motorsensoren;
Zündspulen; Sauerstoffsensor; Ladeluftkühlung. |
| 16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| 1 | Diebstahlwarnanlage |
| 2 | Antriebsstrang-Steuergerät |
| 3 | Lendenwirbelstütze Vordersitz links |
| 5 | Hupe |
| 6 | Feststellbremse |
| 7 | CAN-Gateway-Steuergerät (Diagnose) |
| 8 | Dachhimmel-Steuergerät |
| 9 | Fahrerassistenzsysteme-Steuergerät |
| 10 | Airbag-Modul |
| 11 | Elektronische Stabilitätskontrolle (ESC);
Antiblockiersystem (ABS). |
| 12 | Diagnosestecker;
Licht- und Regensensor. |
| 13 | Klima-, Heizungs- und Lüftungssteuerung;
Steuergerät für Fahrzeugelektrik. |
| 14 | Steuergerät Vordertür rechts |
| 15 | Klimaanlagenkompressor;
Steuergerät für Fahrzeugelektrik. |
| 16 | Zusatzbatterie-Steuergerät;
Bremsdruckspeicher. |
| Sicherungskasten C (rot) |
| Nummer | Beschreibung |
|---|---|
| 1 | Motorzündspulen |
| 3 | – |
| 5 | Motorlagerung |
| 6 | Automatikgetriebe |
| 7 | Instrumententafel |
| 8 | Klimaanlage;
Frischluftgebläse. |
| 9 | Scheibenwischer-Steuergerät |
| 10 | Dynamische Kontrolle |
| 11 | Motorstart |
| 12 | Getriebeölpumpe |
| Sicherungskasten D (schwarz) | |
| 1 | Sitzheizung vorne |
| 2 | Scheibenwischer |
| 3 | Linke Scheinwerferelektronik |
| 4 | Panorama-Glasdach |
| 5 | Steuergerät Vordertür links |
| 6 | 12V-Steckdose |
| 7 | Steuergerät Hintertür rechts |
| 8 | Allradantrieb-Steuergerät (vier) |
| 9 | Rechte Scheinwerferelektronik |
| 10 | Scheibenwaschanlage und Scheinwerferreinigungsanlage |
| 11 | Steuergerät Hintertür links |
| 12 | Standheizung |
| Sicherungskasten E (braun) | |
| 1 | Sitzbelüftung;
Sitz-Elektronik; Rückspiegel; Klimaanlagensteuerung hinten; Diagnosestecker; Verkehrsinformationen (TMC). |
| 2 | Steuergerät für Fahrzeugelektrik;
CAN-Gateway-Steuergerät. |
| 3 | Soundgenerator |
| 4 | Getriebeheizungsventil |
| 5 | Motorstart |
| 7 | Aktives Gaspedal |
| 8 | Nachtsichtassistent; |
| 9 | Adaptiver Lenkassistent;
Vorderradsensor. |
| 11 | Kreuzungsassistent;
Fahrerassistenzsysteme. |
| 12 | Externer Soundgenerator |
| 15 | USB-Anschluss |
SICHERUNGSKASTEN IM FAHRGASTRAUM
Sicherungsbelegung auf der linken Seite des Fahrgastraums
| Nummer | Beschreibung |
|---|---|
| Sicherungskasten 1 (schwarz) | |
| 2 | Lenksäulenverstellung |
| 3 | CD/DVD-Player |
| 4 | Lenksäulenelektronik |
| 5 | Lichtschalter;
Bedienfelder. |
| 6 | Lautstärkeregelung |
| 7 | Instrumententafel |
| 8 | MMI-Frontdisplay (oben und unten) |
| 9 | Lenkradheizung |
| Sicherungskasten 2 (braun) | |
| 2 | MMI Infotainment System Steuergerät |
| 3 | Audi Music Interface |
| 4 | Head-up-Display |
| 5 | Klimaanlage;
Duftsystem (Aktivierung); Ionizer. |
| 9 | Lenksäulenverriegelung |
Sicherungskasten im Kofferraum
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (schwarz) | |
| 1 | Thermomanagement |
| 3 | Gurtstraffer Rücksitz Beifahrerseite |
| 4 | Gurtstraffer Rücksitz Fahrerseite |
| 5 | Luftfederung;
Fahrwerksregelung. |
| 6 | Automatikgetriebe |
| 7 | Öffnbares Heckdach;
Heckspoiler. |
| 8 | Sitzheizung hinten |
| 9 | Komfortsystem-Steuergerät;
Linkes Rücklicht. |
| 10 | Gurtstraffer vorne Fahrerseite |
| 11 | Zentralverriegelung Heckklappe;
Tankdeckel; Kofferraumabdeckung; Komfortsystem-Steuergerät; Sonnenblende. |
| 12 | Heckklappen-Steuergerät |
| Sicherungskasten B (rot) | |
| 1 | Fahrwerksstabilisierungs-Steuergerät. |
| 2 | Serviceschalter. |
| 4 | Elektromotor. |
| 5 | Bremssystem;
Bremsassistent. |
| 6 | Hochvolt-Wasserpumpe. |
| 7 | Hybrid-Klimaanlage mit Fernbedienung. |
| 8 | Hybrid-Klimakompressor. |
| 9 | Zusatzbatterie-Steuergerät |
| 10 | Hybrid-Hochvoltbatterie. |
| 11 | Hybrid-Ladegerät. |
| 14 | Thermomanagement;
Wasserpumpe. |
| 15 | Thermomanagement; |
| 16 | – |
| Sicherungskasten C (braun) |
| Nummer | Beschreibung |
|---|---|
| 1 | Fahrerassistenzsysteme-Steuergerät |
| 2 | Audi Phonebox |
| 3 | Vordersitz-Elektronik;
Lendenwirbelstütze rechter Sitz. |
| 4 | Side Assist |
| 5 | Bedienfeld Klimaanlage hinten;
Infotainment-Steuergerät hinten. |
| 6 | Reifendruckkontrollsystem |
| 7 | Notrufsystem |
| 8 | Funkempfänger Standheizung;
Kraftstofftanküberwachung. |
| 9 | Schalthebel Automatikgetriebe |
| 10 | TV-Tuner;
Daten- und Telematik-Steuergerät. |
| 11 | Fahrzeug öffnen und starten (NFC) |
| 12 | Garagentoröffner (Homelink) |
| 13 | Rückfahrkamera;
Peripheriekameras. |
| 14 | Komfortsystem-Steuergerät;
Rechte Rückleuchten. |
| 16 | Gurtstraffer vorne Beifahrerseite |
| Sicherungskasten D (schwarz) | |
| 1-D16 | Nicht verwendet |
| Sicherungskasten E (rot) | |
| 1 | Externe Antenne |
| 3 | Abgasreinigung;
Soundgenerator; AC-Steckdose. |
| 4 | Bedienfeld Klimaanlage hinten |
| 5 | Rechtes Anhängerhakenlicht |
| 7 | Anhängerhakenentriegelung. |
| 8 | Linkes Anhängerhakenlicht;
Einstellung des rechten Rücksitzes. |
| 9 | Anhängerhakensteckdose;
Hochvoltbatterie. |
| 10 | Sportdifferenzial;
Allradantrieb. |
| 11 | Abgasreinigung, AdBlue |
| 12 | – |
Der Audi A6 und S6 C8 (2019-2022)
Die Modelle Audi A6 und S6 C8, die von 2019 bis 2022 produziert wurden, repräsentieren den Höhepunkt technologischer Innovationen und Luxus in der Mittelklasse. Diese Fahrzeuge sind bekannt für ihr elegantes Design, ein hohes Maß an Komfort und fortschrittliche Sicherheitsmerkmale. Der Audi A6 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, wobei einige Modelle auch mit Mild-Hybrid-Technologie für erhöhte Effizienz ausgestattet sind. Der S6 C8 ist eine sportlichere Version mit einem leistungsstarken V6-Motor, der dynamische Leistung und ein sportliches Fahrerlebnis bietet. Das Interieur beider Modelle ist mit modernsten Technologien ausgestattet, einschließlich eines digitalen Cockpits und eines fortschrittlichen Infotainment-Systems.
Sicherungsbelegungsplan Audi A6 und S6 C8
Diese Seite zeigt den Sicherungsbelegungsplan für die Modelle Audi A6 und S6 C8, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs wichtig sind. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, oft im Bereich unter dem Armaturenbrett oder im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
