Audi Q5 FY (2018-2022) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Audi Q5 FY (2018–2022), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi Q5 FY (2018-2020) Sicherungsbelegung
Die Audi Q5 FY (2018-2020) Sicherungsbelegung ist in diesem Artikel aufgeführt.
Position des Sicherungskastens
Fahrgastraum
Im Fahrgastraum befinden sich zwei Sicherungsleisten.
Die erste befindet sich auf der linken Seite des Armaturenbretts.

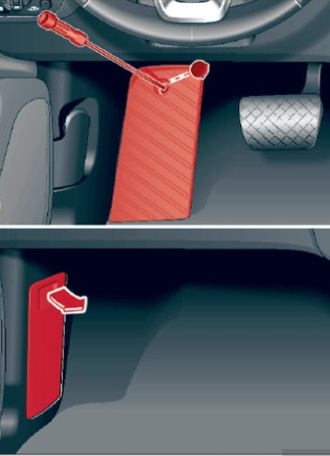

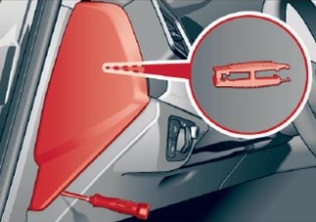

Die zweite befindet sich im Fußraum des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter der Abdeckung im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.
Kofferraum
Befindet sich hinter der Verkleidung auf der linken Seite des hinteren Fachs.
Sicherungskastendiagramme
Sicherungskasten im Cockpit
Sicherungsbelegung auf der linken Seite des Armaturenbretts (2018-2020)
| Nummer | Beschreibung |
|---|---|
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Musik-Schnittstelle;
USB-Ladeanschluss. |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Infotainment-System-Display |
| 9 | Instrumententafel |
| 10 | Infotainment-Einheit |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 14 | Infotainment-System |
| 15 | Stauassistent-Lenkungsregelung |
| 16 | Lenkradheizung |
Sicherungskasten im Fußraum
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Sicherungsbelegung im Fußraum des Fahrers / Beifahrers (2018-2020)
| Nummer | Beschreibung |
| Sicherungskasten A (braun) | |
| A2 | 2018:
Luftmassenstromsensor; Nockenwellenverstellung; Ladeluftkühlerpumpe; 2019-2020: Motorelemente |
| A3 | 2018:
Abgasventil; Kraftstoffeinspritzdüsen; Kühleröffnung; 2019: Kraftstoffeinspritzdüsen; Ölwannenheizung; 2020: Abgasventil; Kraftstoffeinspritzdüsen; Kühleröffnung; Ölwannenheizung. |
| A4 | 2018:
Vakuumpumpe; Heißwasserpumpe; Partikelsensor; Biodieselsensor; 2019-2020: Vakuumpumpe; Heißwasserpumpe; Partikelsensor; Biodieselsensor; Abgasventil; Kühlersensor; Motorelemente. |
| A5 | Bremslichtsensor |
| A6 | Motorventile;
Nockenwellenverstellung. |
| A7 | 2018:
Beheizter Lambdasonde; Luftmassenstromsensor; 2019: Beheizte Lambdasonden; 2020: Beheizte Lambdasonden; Luftmassenstromsensor; Wasserpumpe. |
| A8 | 2018:
Wasserpumpe; Hochdruckpumpe; Hochdruckregelventil; 2019: Wasserpumpe; 2020: Wasserpumpe; Hochdruckpumpe; Hochdruckregelventil; Luftmassenstromsensor; Motorelemente. |
| A9 | Heißwasserpumpe |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Kupplungspedalpositionssensor |
| A12 | 2018-2019:
Motorventile; 2020: Motorventile; Motorlagerung. |
| A13 | Kühlerlüfter |
| A14 | 2018-2019:
Kraftstoffeinspritzdüsen; 2020: Motorsteuergerät. |
| A15 | 2018:
Zündspulen; 2019-2020: Zündspulen; Beheizte Lambdasonden. |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuergerät |
| B3 | Lordosenstütze |
| B4 | Wählmechanismus Automatikgetriebe |
| B5 | Hupe |
| B6 | Elektromechanische Parkbremse |
| B7 | Torsteuergerät |
| B8 | Innenraumbeleuchtung |
| B9 | 2018:
Nicht verwendet; 2019-2020: Alarmverbindungssystem. |
| B10 | Airbag-Steuergerät |
| B11 | Elektronische Stabilitätskontrolle (ESC) |
| B12 | Diagnosestecker;
Licht- und Regensensor. |
| B13 | Klimaanlage |
| B14 | Steuergerät Vordertür rechts |
| B15 | 2018-2019:
Klimakompressor; 2020: Klimakompressor; Nackenheizung links. |
| B16 | 2018-2019:
Nicht verwendet; 2020: Bremssystem |
| Sicherungskasten C (schwarz) |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Elektronik linker Scheinwerfer |
| C4 | Panoramadach |
| C5 | Steuergerät Vordertür links |
| C6 | Steckdosen |
| C7 | 2018-2019:
Steuergerät Hintertür rechts; 2020: Steuergerät Hintertür rechts; Elektrisches Fenster Hintertür rechts. |
| C8 | Allradantrieb |
| C9 | Elektronik rechter Scheinwerfer |
| C10 | Scheibenwaschanlage;
Scheinwerferwaschanlage. |
| C11 | Steuergerät Hintertür links |
| C12 | 2018-2019:
Nicht verwendet; 2020: Standheizung |
| Sicherungskasten D (schwarz) | |
| D1 | Sitzbelüftung;
Rückspiegel; Klimaanlage; Klimaanlagensteuerung hinten; Frontscheibenentfeuchter; Diagnose. |
| D2 | 2018-2019:
Diagnose Klimaanlage; 2020: Diagnose; Steuergerät Fahrzeugelektrik. |
| D3 | 2018:
Soundaktuator und Abgassoundregelung; 2019: Nicht verwendet; 2020: Soundaktuator und Abgassoundregelung |
| D4 | Kupplungspedalpositionssensor |
| D5 | 2018-2019:
Motorstart; 2020: Motorstart; Notabschaltung. |
| D7 | 2018-2019:
USB-Ladebuchse hinten; 2020: USB-Ladebuchse hinten; Aktives Gaspedal. |
| D8 | 2018:
HomeLink; 2019-2020: Garagentoröffner; Aktive elektromechanische Stabilisierung. |
| D9 | Adaptiver Tempomat |
| D10 | 2018:
Nicht verwendet; 2019-2020: Externer Sound; Pedalmodul. |
| D11 | Videokamera |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D14 | 2018:
Heckscheibenwischer; 2019-2020: Getriebekühlventil. |
| D16 | 2018:
Nicht verwendet; 2019-2020: Vorbereitung für Rear Seat Entertainment. |
| Sicherungskasten E (rot) | |
| E1 | Zündspulen |
| E2 | 2018:
Nicht verwendet; 2019: Motorventile; 2020: Kompressorkupplung, CNG-System; Motorventile. |
| E5 | 2018:
Motorlagerung; 2019-2020: Nicht verwendet. |
| E6 | Automatikgetriebe |
| E7 | Instrumententafel |
| E8 | Klimaanlage (Gebläse) |
| E10 | Dynamische Steuerung |
| E11 | 2018-2019:
Motorstart; 2020: Motorstart; Temperaturmanagement. |
| E12 | 2018-2019:
Nicht verwendet; 2020: Ölpumpe |
Sicherungskasten Kofferraum
Sicherungsbelegung im Kofferraum (2018-2020)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A1 | 2018-2019:
Nicht verwendet; 2020: Wärmemanagement |
| A2 | Frontscheibenheizung |
| A3 | Frontscheibenheizung |
| A5 | Fahrwerksregelung, Luftfederung |
| A6 | Automatikgetriebe |
| A7 | Heckscheibenheizung |
| A8 | Sitzheizung hinten |
| A9 | Linke Rückleuchten |
| A10 | Gurtstraffer links |
| A11 | Zentralverriegelung |
| A12 | Elektrische Heckklappe |
| Sicherungskasten B (rot) | |
| Ungeteilt | |
| B2 | 2018-2019:
Nicht verwendet; 2020: Hochvoltbatterie. |
| B3 | 2018-2019:
Nicht verwendet; 2020: Hochvolt-Wasserpumpe. |
| B4 | 2018-2019:
Nicht verwendet; 2020: Elektromotor. |
| B8 | 2018-2019:
Nicht verwendet; 2020: Klimakompressor. |
| B10 | 2018-2019:
Nicht verwendet; 2020: Hochvoltbatterie. |
| B11 | 2018-2019:
Nicht verwendet; 2020: Schnellladegerät. |
| Nummer | Beschreibung |
|---|---|
| Sicherungskasten C (braun) | |
| C2 | Telefon |
| C3 | Lordosenstütze |
| C4 | Audi Side Assist |
| C5 | 2018:
Nicht verwendet; 2019-2020: Vorbereitung für Rear Seat Entertainment. |
| C7 | 2018:
Nicht verwendet; 2019-2020: Fahrzeug öffnen und starten (NFC). |
| C8 | 2018-2019:
Intelligentes Modul (Tank); 2020: Radioempfänger für Heizung; Intelligentes Modul (Kraftstofftank). |
| C9 | Gekühlter Getränkehalter |
| C10 | 2018-2019:
Nicht verwendet; 2020: TV-Tuner. |
| C11 | 2018:
Batterie 12 V; 2019-2020: Modul zur Kontrolle der Zusatzbatterie. |
| C12 | HomeLink / Garagentoröffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Rückleuchten rechts |
| C16 | Gurtstraffer rechts |
| Sicherungskasten E (rot) | |
| E2 | Audioverstärker |
| E3 | 2018:
AdBlue-Heizung; 2019: Nicht verwendet; 2020: AdBlue-Heizung. |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferenzial |
| E11 | 2018:
AdBlue-Heizung; 2019: Nicht verwendet; 2020: AdBlue-Heizung. |
Audi Q5 FY – Schaltplan des Sicherungskastens
Herstellungsjahr: 2018, 2019, 2020.
Position des Sicherungskastens
Fahrgastraum
Im Innenraum befinden sich zwei Sicherungsleisten.
Die erste befindet sich auf der linken Seite des Armaturenbretts.
Die zweite befindet sich im Fußraum des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter der Abdeckung im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.

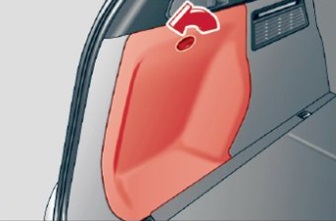

Kofferraum
Befindet sich hinter der Verkleidung auf der linken Seite des hinteren Bereichs.
Sicherungspläne
2021
Sicherungskasten Fußraum

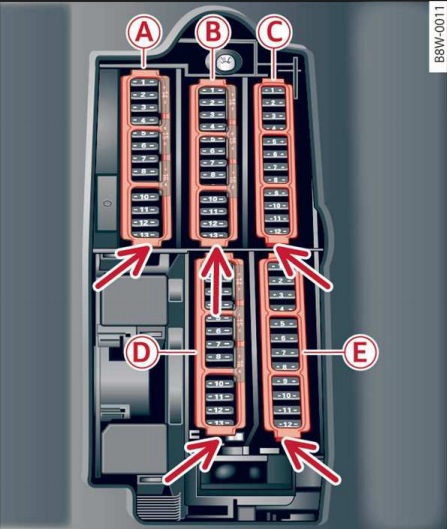

Fahrzeuge mit Linkslenkung

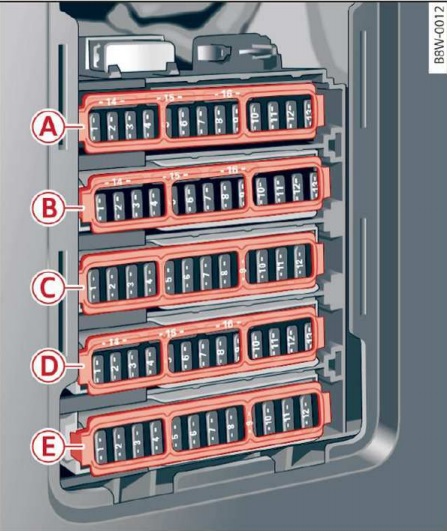

Fahrzeuge mit Rechtslenkung
Sicherungsbelegung im Fußraum des Fahrers/Beifahrers
| Nummer | Beschreibung |
| Sicherungsfeld P A (braun) | |
| A1 | Katalysatorheizung |
| A2 | Motorkomponenten |
| A3 | Abgasventile;
Kraftstoffeinspritzdüsen; Kühleransaugung; Blockgehäuseheizung. |
| A4 | Vakuumpumpe;
Warmwasserpumpe; Partikelsensor; Biodieselsensor; Abgasventile. |
| A5 | Bremslichtsensor |
| A6 | Motorventile;
Nockenwellenverstellung. |
| A7 | Beheizte Lambdasonden;
Luftmassenmesser; Wasserpumpe. |
| A8 | Wasserpumpe;
Hochdruckpumpe; Hochdruckregelventil; Luftmassenmesser; Motorlager; Temperaturventil. |
| A9 | Warmwasserpumpe;
48-V-Antriebssystemgenerator; 48-V-Wasserpumpe; |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Kupplungspedalpositionssensor;
48-V-Antriebssystemgenerator; Wasserpumpe; 12-V-Antriebssystemgenerator. |
| A12 | Motorventile;
Motorlager. |
| A13 | Kühlerlüfter |
| A14 | Kraftstoffeinspritzdüsen;
Motorsteuergerät. |
| A15 | Zündspulen;
Beheizte Lambdasonden. |
| A16 | Kraftstoffpumpe |
| Sicherungsfeld P B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuergerät |
| B3 | Lendenwirbelstütze;
Sitzmassage; Elektronik des linken Vordersitzes. |
| B4 | Wählmechanismus Automatikgetriebe |
| B5 | Hupe |
| B6 | Elektromechanische Parkbremse |
| B7 | Diagnosebuchsenmodul |
| B8 | Dachsteuergerät |
| B9 | Alarmanlagen-Verbindungssystem. |
| B10 | Airbag-Steuergerät |
| B11 | Elektronische Stabilitätskontrolle (ESC);
ABS. |
| B12 | Diagnosebuchse;
Licht- und Regensensor. |
| B13 | Klima-, Heizungs- und Lüftungssteuerung |
| B14 | Steuergerät rechte Vordertür |
| B15 | Klimakompressor |
| B16 | Bremssystem |
| Sicherungsfeld P C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Elektronik linker Scheinwerfer |
| C4 | Panoramaglasdach |
| C5 | Steuergerät linke Vordertür |
| C6 | 12V-Steckdosen |
| C7 | Steuergerät rechte Hintertür;
Elektrisches Fenster rechte Hintertür. |
| C8 | Allradantrieb |
| C9 | Elektronik rechter Scheinwerfer |
| C10 | Scheibenwaschanlage;
Scheinwerferwaschanlage. |
| C11 | Steuergerät linke Hintertür |
| C12 | Standheizung |
| Sicherungsfeld D (schwarz) | |
| D1 | Elektronik Vordersitze;
Sitzbelüftung; Spiegel; Klimaanlage; Klimaanlagensteuerung hinten; Frontscheibenentfeuchtung; Diagnoseanschluss. |
| D2 | Diagnoseanschluss;
Steuergerät elektrisches Fahrzeugsystem. |
| D3 | Soundaktuator und Abgassoundregelung |
| D4 | Kupplungspedalpositionssensor |
| D5 | Motorstart;
Notabschaltung. |
| D6 | Verkehrsinformationen (TMC);
Diagnoseanschluss. |
| D7 | USB-Anschlüsse |
| D8 | HomeLink |
| D9 | Adaptiver Tempomat;
Audi Fahrerassistenz. |
| D10 | Externer Sound;
Gaspedalmodul. |
| D11 | Frontkamera |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D14 | Getriebeölkühlventil. |
| D15 | Alarm;
Freisprechanlage. |
| Sicherungsfeld E (rot) | |
| E1 | Zündspulen |
| E2 | Klimakompressor |
| E5 | Linker Scheinwerfer |
| E6 | Automatikgetriebe |
| E7 | Instrumententafel |
| E8 | Klimaanlage (Gebläse) |
| E9 | Rechter Scheinwerfer |
| E10 | Dynamische Kontrolle |
| E11 | Motorstart;
Wärmemanagement. |
| E12 | Ölpumpe. |

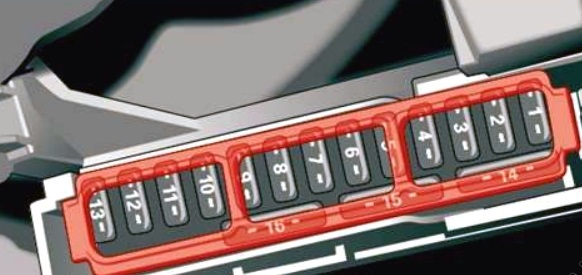

Sicherungskasten im Armaturenbrett
Sicherungsbelegung auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung |
|---|---|
| 2 | – |
| 4 | Head-up-Display |
| 5 | Audi Musikinterface;
USB-Ladeanschluss. |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Zentraldisplay |
| 9 | Kombiinstrument |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 15 | Einstellung der unterstützten Lenksäule |
| 16 | Lenkradheizung;
Lenkradelektronik. |
Sicherungskasten Kofferraum
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A1 | Wärmemanagement;
Kühlmittelpumpe. |
| A2 | Frontscheibenheizung |
| A3 | Frontscheibenheizung |
| A5 | Fahrwerksregelung;
Luftfederung. |
| A6 | Automatikgetriebe |
| A7 | Heckscheibenheizung |
| A8 | Sitzheizung hinten |
| A9 | Linke Rückleuchten |
| A10 | Airbag-Modul |
| A11 | Heckklappenverriegelung;
Tankklappenverriegelung; Komfortzugangssystem. |
| A12 | Elektrische Heckklappe |
| Sicherungskasten B (rot) | |
| B2 | Hochvoltbatterie; |
| B3 | Hochvolt-Batteriewasserpumpe. |
| B4 | Elektromotor; |
| B6 | Elektrischer Kompressor |
| B8 | Klimakompressor. |
| B9 | Temperaturregelung |
| B10 | Hochvoltbatterie. |
| B11 | Hochvolt-Ladeeinrichtung |
| Nummer | Beschreibung |
|---|---|
| Sicherungsfeld C (braun) | |
| C1 | Externe Antenne |
| C2 | Audi Phonebox |
| C3 | Lendenwirbelstütze;
Elektronik des rechten Vordersitzes; Sitzmassage. |
| C4 | Audi Side Assist |
| C6 | Reifendrucküberwachung |
| C7 | Fahrzeugöffnung und -start (NFC). |
| C8 | Zusatzradioempfänger für Heizung;
Intelligentes Modul (Kraftstofftank). |
| C9 | Klimatisierter Getränkehalter |
| C10 | TV-Tuner;
Daten- und Telematik-Austauschmodul. |
| C11 | Zusatzbatterie-Steuergerät |
| C12 | HomeLink, Garagentoröffner |
| C13 | Rückfahrkamera;
Peripheriekameras. |
| C14 | Rechte Rückleuchten |
| C16 | Airbag-Modul;
Gurtstraffer-Modul Beifahrer. |
| Sicherungsfeld E (rot) | |
| E2 | – |
| E3 | Abgasreinigung, AdBlue |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferenzial;
Allradantrieb. |
| E11 | AdBlue |
2022
Sicherungskasten Fußraum
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Sicherungsbelegung im Fußraum des Fahrers/Beifahrers
| Nummer | Beschreibung |
| Sicherungsfeld P A (braun) | |
| A1 | Katalysatorheizung |
| A2 | Motorkomponenten |
| A3 | Abgasventile;
Kraftstoffeinspritzdüsen; Kühleransaugung; Blockgehäuseheizung. |
| A4 | Vakuumpumpe;
Warmwasserpumpe; Partikelsensor; Biodieselsensor; Abgasventile. |
| A5 | Bremslichtsensor |
| A6 | Motorventile;
Nockenwellenverstellung. |
| A7 | Beheizte Lambdasonden;
Luftmassenmesser; Wasserpumpe. |
| A8 | Wasserpumpe;
Hochdruckpumpe; Hochdruckregelventil; Luftmassenmesser; Motorlager; Temperaturventil. |
| A9 | Warmwasserpumpe;
48-V-Antriebssystemgenerator; 48-V-Wasserpumpe; |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Kupplungspedalpositionssensor;
48-V-Antriebssystemgenerator; Wasserpumpe; 12-V-Antriebssystemgenerator. |
| A12 | Motorventile;
Motorlager. |
| A13 | Kühlerlüfter |
| A14 | Kraftstoffeinspritzdüsen;
Motorsteuergerät. |
| A15 | Zündspulen;
Beheizte Lambdasonden. |
| A16 | Kraftstoffpumpe |
| Sicherungsfeld P B (rot) | |
| B1 | Diebstahlwarnanlage |
| B2 | Motorsteuergerät |
| B3 | Lendenwirbelstütze;
Sitzmassage; Elektronik des linken Vordersitzes. |
| B4 | Wählmechanismus Automatikgetriebe |
| B5 | Hupe |
| B6 | Elektromechanische Parkbremse |
| B7 | Diagnosebuchsenmodul |
| B8 | Dachsteuergerät |
| B9 | Alarmanlagen-Verbindungssystem. |
| B10 | Airbag-Steuergerät |
| B11 | Elektronische Stabilitätskontrolle (ESC);
ABS. |
| B12 | Diagnosebuchse;
Licht- und Regensensor. |
| B13 | Klima-, Heizungs- und Lüftungssteuerung |
| B14 | Steuergerät rechte Vordertür |
| B15 | Klimakompressor |
| B16 | Bremssystem |
| Sicherungsfeld P C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Elektronik linker Scheinwerfer |
| C4 | Panoramaglasdach |
| C5 | Steuergerät linke Vordertür |
| C6 | 12V-Steckdosen |
| C7 | Steuergerät rechte Hintertür;
Elektrisches Fenster rechte Hintertür. |
| C8 | Allradantrieb |
| C9 | Elektronik rechter Scheinwerfer |
| C10 | Scheibenwaschanlage;
Scheinwerferwaschanlage. |
| C11 | Steuergerät linke Hintertür |
| C12 | Standheizung |
| Sicherungsfeld D (schwarz) | |
| D1 | Elektronik Vordersitze;
Sitzbelüftung; Spiegel; Klimaanlage; Klimaanlagensteuerung hinten; Frontscheibenentfeuchtung; Diagnoseanschluss. |
| D2 | Diagnoseanschluss;
Steuergerät elektrisches Fahrzeugsystem. |
| D3 | Soundaktuator und Abgassoundregelung |
| D4 | Kupplungspedalpositionssensor |
| D5 | Motorstart;
Notabschaltung. |
| D6 | Verkehrsinformationen (TMC);
Diagnoseanschluss. |
| D7 | USB-Anschlüsse |
| D8 | HomeLink |
| D9 | Adaptiver Tempomat;
Audi Fahrerassistenz. |
| D10 | Externer Sound;
Gaspedalmodul. |
| D11 | Frontkamera |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D14 | Getriebeölkühlventil. |
| D15 | Alarm;
Freisprechanlage. |
| Sicherungsfeld E (rot) | |
| E1 | Zündspulen |
| E2 | Klimakompressor |
| E5 | Linker Scheinwerfer |
| E6 | Automatikgetriebe |
| E7 | Instrumententafel |
| E8 | Klimaanlage (Gebläse) |
| E9 | Rechter Scheinwerfer |
| E10 | Dynamische Kontrolle |
| E11 | Motorstart;
Wärmemanagement. |
| E12 | Ölpumpe. |
Sicherungskasten im Armaturenbrett
Sicherungsbelegung auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung |
|---|---|
| 2 | – |
| 4 | Head-up-Display |
| 5 | Audi Musikinterface;
USB-Ladeanschluss. |
| 6 | Bedienelemente der vorderen Klimaanlage |
| 7 | Lenksäulenverriegelung |
| 8 | Zentraldisplay |
| 9 | Kombiinstrument |
| 10 | Lautstärkeregelung |
| 11 | Lichtschalter |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 15 | Einstellung der unterstützten Lenksäule |
| 16 | Lenkradheizung;
Lenkradelektronik. |
Sicherungskasten Kofferraum
Sicherungsbelegung im Kofferraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungsfeld A (schwarz) | |
| A1 | Wärmemanagement;
Kühlmittelpumpe. |
| A2 | Frontscheibenentfeuchtung |
| A3 | Frontscheibenentfeuchtung |
| A5 | Fahrwerksregelung;
Luftfederung. |
| A6 | Automatikgetriebe |
| A7 | Heckscheibenentfeuchtung |
| A8 | Sitzheizung hinten |
| A9 | Linke Rückleuchten |
| A10 | Airbag-Modul |
| A11 | Heckklappenverriegelung;
Tankklappenverriegelung; Komfortzugangssystem. |
| A12 | Elektrische Heckklappe |
| Sicherungsfeld B (rot) | |
| B2 | Hochvoltbatterie; |
| B3 | Hochvolt-Batteriewasserpumpe. |
| B4 | Elektromotor; |
| B6 | Elektrischer Kompressor |
| B8 | Klimakompressor. |
| B9 | Temperaturregelung |
| B10 | Hochvoltbatterie. |
| B11 | Hochvolt-Ladeeinrichtung |
| Nummer | Beschreibung |
|---|---|
| Sicherungsfeld C (braun) | |
| C1 | Externe Antenne |
| C2 | Audi Phonebox |
| C3 | Lendenwirbelstütze;
Elektronik des rechten Vordersitzes; Sitzmassage. |
| C4 | Audi Side Assist |
| C6 | Reifendrucküberwachung |
| C7 | Fahrzeugöffnung und -start (NFC). |
| C8 | Radioempfänger für Heizung;
Intelligentes Modul (Kraftstofftank). |
| C9 | Klimatisierter Getränkehalter |
| C10 | TV-Tuner;
Daten- und Telematik-Austauschmodul. |
| C11 | Modul zur Kontrolle der Hilfsbatterie |
| C12 | HomeLink, Garagentoröffner |
| C13 | Rückfahrkamera;
Peripheriekameras. |
| C14 | Rechte Rückleuchten |
| C16 | Airbag-Modul;
Gurtstraffer-Modul Beifahrer. |
| Sicherungsfeld E (rot) | |
| E2 | – |
| E3 | Abgasreinigung, AdBlue |
| E5 | Anhängerkupplung (rechtes Licht) |
| E7 | Anhängerkupplung |
| E8 | Anhängerkupplung (linkes Licht) |
| E9 | Anhängerkupplung (Steckdose) |
| E10 | Sportdifferenzial;
Allradantrieb. |
| E11 | AdBlue |
Der Audi Q5 FY (2018-2022)
Der Audi Q5 FY, produziert von 2018 bis 2022, ist ein elegantes und anspruchsvolles SUV, das modernes Design mit fortschrittlichen Technologien kombiniert. Dieses Modell ist bekannt für seine Geräumigkeit, seinen Komfort und seine hervorragenden Fahreigenschaften. Der Audi Q5 FY bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die für optimale Leistung und Effizienz ausgelegt sind. Dank fortschrittlicher Sicherheitsmerkmale und Technologien wie dem quattro-System ist dieses Fahrzeug ideal für diejenigen, die Zuverlässigkeit und Komfort auf der Straße suchen.
Sicherungsbelegungsplan Audi Q5 FY
Diese Seite zeigt den Sicherungsbelegungsplan für den Audi Q5 FY, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen der Sicherungskästen in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihren Amperewert und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Audi Q5 FY.
