Audi A7 (2011-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A7 (2011–2019), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A7 – Sicherungsplan
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016 und 2017, 2018, 2019.
Sicherung des Zigarettenanzünders (Steckdose) im Audi A7 befindet sich im Sicherungskasten in der Kabine.

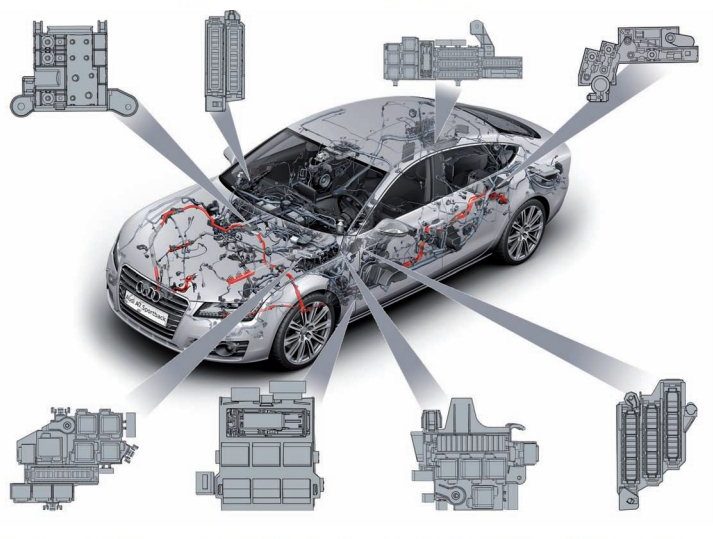

Standorte
- Elektrische Schaltzentrale im Ausgleichsbehälter.
- Sicherungskasten und Relais auf der rechten Seite der Frontplatte.
- Sicherungskasten / Relais und CAN-Bus-Konzentrator im Kofferraum auf der rechten Seite.
- Hauptsicherungskasten am Pluspol der Batterie.
- Sicherungskasten und Relais im Ausgleichsbehälter auf der Fahrerseite (E-Box)
- Anschlusskasten und CAN-Bus-Knotenkonzentrator im unteren Teil der A-Säule links.
- Sicherungskasten und Relais im Bereich des Leistungssteuergeräts.
- Sicherungskasten und Relais auf der linken Seite der Frontplatte .
Fahrgastraum

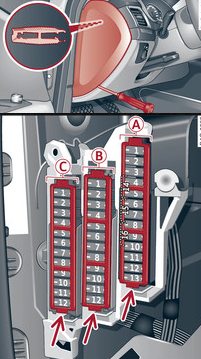

Kasten links
Beschreibung
| Sicherungshalter -A- (schwarz) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Elektromechanisches Lenksystem;
Anhängerkupplung; Ionizer; Schalterpanel; Beheizte Rücksitze; Elektromechanische Feststellbremse. |
| 2 | Signal;
Klimaanlage; Tor; Automatisch abblendender Spiegel. |
| 4 | Parkhilfe;
Scheinwerfer-Neigungsverstellung. |
| 5 | Dynamische Kontrolle;
Airbag; Elektronische Stabilitätskontrolle. |
| 6 | Scheinwerfer |
| 7 | „Adaptiver Tempomat“ |
| 8 | Beifahrersitzsensoren;
Airbag. |
| 9 | „Eingang“ |
| 10 | Motorklang;
Zusatzsteuergerät für Nachtsicht; „HomeLink“ (Garagentoröffnung); Parkhilfe. |
| 11 | Bildverarbeitung von Videokamera |
| 12 | Scheinwerfer |
| 13 | Lenksäulenschaltermodul |
| 14 | Klemme 15 (Kofferraum) |
| 15 | Klemme 15 (Motorraum) |
| 16 | Anlassermotor |
| Sicherungshalter -B- (braun) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Infotainmentsystem |
| 2 | Infotainmentsystem |
| 3 | Beifahrersitz vorne |
| 4 | Airbag;
Elektronische Stabilitätskontrolle. |
| 6 | Diebstahlwarnanlage |
| 7 | Elektromechanische Feststellbremse |
| 8 | Innenbeleuchtung |
| 9 | Frontscheibenheizung;
Kamerasystem; Licht- und Regensensor. |
| 10 | Lordosenstütze (Fahrersitz) |
| 11 | Fahrersitz |
| 12 | Elektronisches Stabilitätssystem |
| 13 | Akustisches Signal |
| 14 | Scheinwerfer |
| 15 | Beheizte Vordersitze |
| 16 | Dynamische Kontrolle |
| Sicherungshalter -C- (rot) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Kupplung |
| 2 | Kraftstoffpumpe |
| 3 | Bremslichtsensor |
| 4 | AdBlue-Steuergerät (Dieselmotor);
Motorakustik. |
| 5 | Hecktür |
| 6 | Eingangstür |
| 7 | Elektronisches Stabilitätssystem |
| 8 | Scheibenwischer |
| 9 | Scheinwerferreinigungsanlage |
| 10 | Innenbeleuchtung;
Klimaanlage. |
| 11 | Scheinwerfer |
| 12 | Schiebedach |

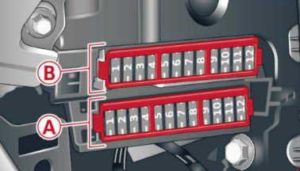

Sicherungskasten rechts
Beschreibung
| Sicherungshalter -A- (rot) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Infotainmentsystem, CD-Wechsler |
| 2 | Infotainmentsystem (Display) |
| Sicherungshalter -B- (braun) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Klimaanlage |
| 2 | Klimaanlage (Gebläse) |
| 3 | Diagnoseschnittstelle |
| 4 | Elektrisches Zündschloss |
| 5 | Elektrische Lenksäulenverstellung |
| 6 | Lenksäulenschaltermodul |
| 7 | Elektrische Lenksäulenverstellung |
| 8 | Lichtschalter |
| 9 | Head-up-Display |
| 10 | Instrumententafel |
| 11 | Infotainmentsystem, DVD-Wechsler |

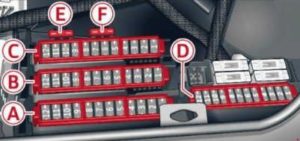

Sicherungskasten im Kofferraum
Beschreibung
| Sicherungshalter -A- (schwarz) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Haken / 220 V Steckdose |
| 2 | Anhängerkupplung;
Getränkehalter mit Temperaturregelung. |
| 3 | Anhängerkupplung;
Verschiebung des Beifahrersitzes aus der geklappten Position. |
| 4 | Elektromechanische Feststellbremse |
| 5 | Elektromechanische Feststellbremse |
| 6 | Vordertür (Beifahrerseite) |
| 7 | Außenbeleuchtung des hinteren Fahrzeugbereichs |
| 8 | Zentralverriegelung, Endgerät |
| 9 | Beheizte Vordersitze |
| 11 | Beheizte Rücksitze;
Klimaanlage. |
| 12 | Anhängerkupplung |
| Sicherungshalter -B- (rot) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Sicherheitsgurtstraffer, links |
| 2 | Sicherheitsgurtstraffer, rechts |
| 3 | AdBlue-Tank (Dieselmotor) / Kraftstoffpumpe |
| 4 | AdBlue-Tank (Dieselmotor) / Motorlager (Benzinmotor) |
| 5 | Kofferraumdeckel Touch |
| 6 | Luftfederung, Dämpfungsregelung |
| 7 | Hecktür (Beifahrerseite) |
| 8 | Rückleuchten |
| 9 | Kofferraumdeckel |
| 10 | Unterhaltungssystem für die Rücksitze |
| 12 | Heckspoiler (Sportback);
Offenes Dach. |
| Sicherungshalter -C- (braun) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Infotainmentsystem |
| 2 | Infotainmentsystem |
| 3 | Infotainmentsystem;
Spiegel mit automatischer Abblendfunktion. |
| 4 | Rückfahrkamera;
Messkameras. |
| 5 | TV-Tuner |
| 6 | Tankleckerkennungssystem |
| 7 | Tür |
| 8 | Warmwasserbereiter |
| 10 | Lordosenstütze (Beifahrersitz) |
| 12 | Infotainmentsystem |
| Sicherungshalter -D- (schwarz) | |
|---|---|
| Nummer | Beschreibung |
| 1 | Luftfederung;
Dämpfereinstellung; Sportdifferenzial; Elektromechanische Feststellbremse. |
| 2 | Kupplungswegsensor;
Automatikgetriebe. |
| 3 | Sitze |
| 4 | Heckscheibenwischer (Avant) |
| 5 | Seitenassistenzsystem |
| 6 | Motorklang |
| 7 | Infotainmentsystem;
Audioverstärker. |
| 8 | „Eingang“ |
| 9 | Sportdifferenzial |
| 10 | Klimaanlage |
| 11 | Reifendruckkontrollsystem;
Kabinenheizung bei ausgeschaltetem Motor. |
| 12 | Start/Stop-System |
- Sicherungshalter -E- (schwarz) – Spezialfahrzeuge / Rücksitze
- Sicherungshalter -F- (schwarz) – Beheizbare Heckscheibe
Über Audi A7 (2011-2019)
Der Audi A7, produziert von 2011 bis 2019, ist ein luxuriöses fünftüriges Coupé, das elegantes Design mit fortschrittlichen Technologien kombiniert. Dieses Modell ist bekannt für seine dynamische Silhouette und seinen hohen Komfort. Der Audi A7 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren mit unterschiedlichen Leistungen, die eine reibungslose und kraftvolle Fahrt garantieren. Der Innenraum des Fahrzeugs ist mit den neuesten technologischen Innovationen ausgestattet, wie fortschrittlichen Assistenzsystemen und hochwertigen Materialien, was zu einem insgesamt luxuriösen Fahrerlebnis beiträgt.
Sicherungsplan Audi A7
Diese Seite zeigt den Sicherungskastenplan für den Audi A7, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Im Audi A7 befindet sich der Sicherungskasten an mehreren Stellen, typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben und ihn ordnungsgemäß zu warten.
