Audi A4 und S4 (B5) (1994-2001) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Audi A4 und S4 (B5) (1994–2001), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A4 und S4 (B5) – Sicherungskastenbelegung
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Sicherungskasten im Motorraum

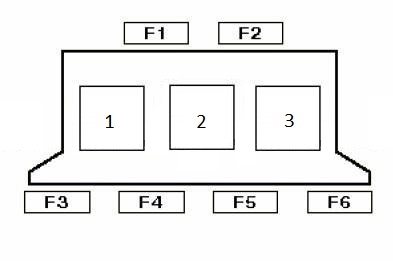

Typ 1 – Sicherungskastenbelegung
| 1 | Relais 2 Kühlmittelheizung, hohe Leistung (Diesel) – falls installiert |
| 2 | Relais 1 Kühlmittelheizung, niedrige Leistung (Diesel) – falls installiert |
| 3 | Motorsteuerungsrelais (EC) |
| F1 | – |
| F2 | (15A) Motorsteuerung (1998^) |
| F3 | (15A) Motorsteuerung (^ 1997) |
| F4 | (50A) Kühlmittelheizung (1,9TDI) – falls installiert |
| F5 | (25A) Kühlmittelheizung (1,9 TDI) – falls installiert |
| F6 | (80A) Glühkerzen (1,9TDI) |

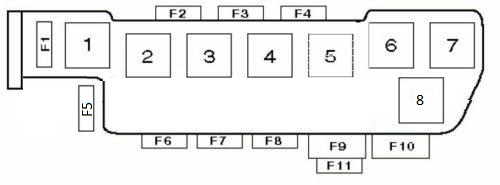

Typ 2 – Sicherungskastenbelegung
| 1 | Relais Lambdasondensystem (2,6 ABC) |
| 2 | Relais Heizelement Kühlmittel II |
| 3 | Relais Kraftstoffeinspritzsystem |
| F1 | – |
| F2 | – |
| F3 | (20A) Einspritzsystem |
| F4 | (50A) Heizelement Kühlmittel |
| F5 | (25A) Heizelement Kühlmittel |
| F6 | (15A) Zündkerzensystem |
Sicherungskasten im Fahrgastraum Audi A4 (B5).
Position des Sicherungskastens
Das Gerät befindet sich unter einer Abdeckung am Ende des Armaturenbretts auf der linken Seite. Um die Abdeckung zu öffnen, stecken Sie einen Schraubendreher in den Schlitz unter der Abdeckung und heben Sie sie an. Auf der Innenseite der Sicherungskastenabdeckung befindet sich eine Kurbel zum manuellen Öffnen des elektrisch betätigten Schiebedachs. In der rechten Reihe befinden sich zwei Ersatzsicherungen.

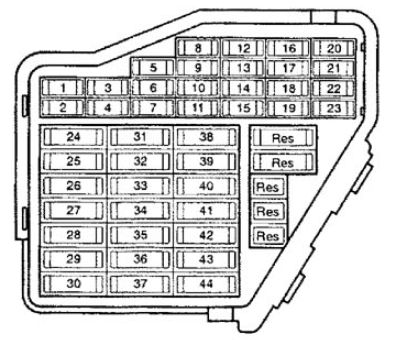

Typ 1
| F1 | (5A) Beheizte Scheibenwaschdüsen |
| F2 | (5A) Blinker, Warnblinkanlage |
| F3 | (5A) Handschuhfachbeleuchtung;
Instrumentenbeleuchtung; Scheinwerferwaschanlagenrelais. |
| F4 | (5A) Kennzeichenbeleuchtung |
| F5 | (5A) Schalterbeleuchtung;
Instrumentenbeleuchtung. |
| F6 | (5A) Zentralverriegelungssteuergerät |
| F7 | (10A) ABS-Steuergerät |
| F8 | (5A) Telefon |
| F9 | – |
| F10 | – |
| F11 | (5A) Tempomat |
| F12 | (10A) Diagnosebuchse |
| F13 | (10A) Bremslichter |
| F14 | (10A) Innenbeleuchtung;
Make-up-Spiegelbeleuchtung. |
| F15 | (10A) Instrumententafel, Steuergeräte |
| F 16 | (5A) ABS-Steuergerät |
| F17 | (10A) Türschlossheizung |
| F18 | (10A) Rechter Abblendscheinwerfer |
| F19 | (10A) Linker Abblendscheinwerfer |
| F20 | (10A) Scheinwerfer-Positionslichter – rechts;
Scheinwerfer-Leuchtweitenregulierung. |
| F21 | (10A) Positionslichter – links;
Hauptscheinwerfer-Einstellung. |
| F22 | (5A) Seitenlichter – rechts;
Rücklichter – rechts. |
| F23 | (5A) Seitenlichter – links;
Rücklichter – links. |
| F24 | (25A) Scheibenwischer und Scheibenwaschanlage vorne |
| F25 | (30A) Heizungsgebläsemotor;
Klimaanlagenkomponenten. |
| F26 | (30A) Beheizbare Heckscheibe;
Beheizbare Spiegel. |
| F27 | (15A) Heckscheibenwischer |
| F28 | (15A) Kraftstoffpumpe |
| F29 | (20A) EVAP-Ventil;
Lambdasondenheizung, im Saugrohrventil. |
| F30 | (20A) Schiebedach |
| F31 | (15A) Rückfahrlichter, Steuergeräte |
| F32 | (20A) Zündspulen;
Luftmassenmesser; ECM. |
| F33 | (15A) Zigarettenanzünder |
| F34 | (15A) Einspritzdüsen |
| F35 | (30A) Anhängersteckdose |
| F36 | (15A) Nebelscheinwerfer vorne;
Nebelschlussleuchten. |
| F37 | (20A) Telefon-Transceiver-Modul;
Audioeinheit. |
| F38 | (15A) Kofferraumbeleuchtung;
Zentralverriegelung. |
| F39 | (15A) Warnblinkanlage |
| F40 | (25A) Hupe |
| F41 | (25A) ABS-Elektroventilrelais |
| F42 | (30A) Zusatzheizung |
| F43 | – |
| F44 | (30A) Sitzheizung |
Typ 2
| F1 | (5A) Beheizte Scheibenwaschdüsen |
| F2 | (10A) Blinker |
| F3 | (5A) Scheinwerferwaschanlage;
Handschuhfachbeleuchtung; Motorraumbeleuchtung; Klimaanlage (AC); Automatikgetriebe (AT); Instrumententafel. |
| F4 | (5A) Kennzeichenbeleuchtung |
| F5 | (10A) Instrumententafel;
Sitzheizung; Elektrische Außenspiegel; Getriebeanzeige; SRS-Kontrollleuchte; Außentemperaturanzeige; Glühlampenfehler-Warnmodul; Navigationssystem; Parkhilfe; Klimaanlage (AC); Katalysator; Heckscheibenrollo; Telefon/Telematik. |
| F6 | (5A) Zentralverriegelung |
| F7 | (10A) Antiblockiersystem (ABS);
BPP-Schalter; CPP-Schalter. |
| F8 | (5A) Telefon/Telematik |
| F9 | (10A) Beheizte Außenspiegel;
Beheizte Türschlösser; Getriebeanzeige; Außentemperaturanzeige. |
| F10 | (5A) Automatische Scheinwerferregulierung |
| F11 | (5A) Tempomat (mit AT) |
| F12 | (10A) Datenverbindungsstecker (DLC) |
| F13 | (10A) Bremslichter |
| F14 | (10A) Innenbeleuchtung;
Leseleuchten; Alarmanlage; Make-up-Spiegelbeleuchtung; Elektrische Sitzmemory. |
| F15 | (10A) Instrumententafel;
Elektrische Fensterheber; Automatikgetriebe (AT); Klimaanlage (AC); Navigationssystem. |
| F 16 | (5A) Antiblockiersystem (ABS);
Elektronisches Stabilitätsprogramm (ESP). |
| F17 | (10A) Beheizte Türschlösser;
Navigationssystem; Automatische Fahrwerksregelung; Zwei-Wege-Radio. |
| F18 | (10A) Rechter Scheinwerfer – Fernlicht |
| F19 | (10A) Linker Scheinwerfer – Fernlicht |
| F20 | (10A/15A) Rechter Scheinwerfer – Abblendlicht, Scheinwerferregulierung |
| F21 | (10A/15A) Linker Scheinwerfer – Abblendlicht, Scheinwerferregulierung |
| F22 | (5A) Seitenlichter, hinten rechts |
| F23 | (5A) Seitenlichter, hinten links |
| F24 | (25A) Scheibenwischer- und Waschanlage;
Scheibenwischer- und Waschanlagenrelais. |
| F25 | (30A) AC-Gebläsemotor, Heizung;
Klimaanlage (AC). |
| F26 | (30A) Beheizbare Heckscheibe;
Beheizbare Außenspiegel; Klimaanlagen- und Heizungs-Umluft. |
| F27 | (15A) Heckscheibenwischermotor;
Beheiztes Lenkrad; Lenkradschalter. |
| F28 | (15A/20A) Kraftstoffpumpe;
Kraftstoffförderpumpe. |
| F29 | (20A) Motorsteuerung |
| F30 | (20A) Schiebedach |
| F31 | (15A) Rückfahrlichter;
Tempomat; Automatikgetriebe (AT); Datenverbindungsstecker (DLC); Abblendbarer Rückspiegel; EGR-Magnetventil. |
| F32 | (20A) Motorsteuerung |
| F33 | (15A) Zigarettenanzünder |
| F34 | (15A) Motorsteuerung |
| F35 | (30A) Anhängersteckdose |
| F36 | (15A) Nebelscheinwerfer vorne;
Nebelschlussleuchten. |
| F37 | (20A) Telefon, Audiosystem |
| F38 | (15A) Kofferraumbeleuchtung, Türen, Zentralverriegelung |
| F39 | (15A) Warnblinkanlage |
| F40 | (25A) Hupe |
| F41 | (25A) Antiblockiersystem (ABS) |
| F42 | (25A) Elektronisches Stabilitätsprogramm (ESP) |
| F43 | EGR-Magnetventil;
Motor-Kühlmitteltemperatursensor (ECT) (1999^). |
| F44 | (30A) Sitzheizung |
Relais Audi A4 B5.
Typ 1
| 1 | Relais für Hilfsstromkreise beim Starten |
| 2 | Hupenrelais |
| 3 | Relais für Scheinwerferwaschpumpe |
| 4 | Relais Getriebesystem I – AT |
| 5 | Relais für Scheibenwischer und Scheibenwaschanlage vorne |
| 6 | Relais für Kraftstoffpumpe |
| 7 | – |
| 8 | Relais für Tagfahrlicht |
| 9 | Relais für Fernlicht |
| 10 | Relais für Nebelscheinwerfer |
| 11 | Steuergerät für Außenspiegel |
| 13 | Relais Getriebesystem II – AT |
| 14 | Relais für Heckscheibenwischer und -waschanlage |
| 15 | – |
| 16 | Relais für Klimakompressorkupplung |
| 17 | Glühlampenfehler-Warnmodul |
| 19 | – |
| F1 | – |
| F2 | (20A) Alarmanlage |
| F3 | (10A) Taxameter |
| F4 | (50A) ABS |
| F5 | (50A) ABS |
| 1 | Relais für Hilfsstromkreise beim Starten |
| 2 | Hupenrelais – Doppelton |
| 3 | Relais für Scheinwerferwaschpumpe |
| 4 | Brücke, mit MT |
| 5 | Relais für Scheibenwischer und Scheibenwaschanlage vorne |
| 6 | Relais für Kraftstoffpumpe;
Relais für Glühkerzen. |
| 7 | Steuergerät für Taxi-Alarmanlage |
| 8 | Steuergerät für Taxi-Alarmanlage |
| 9 | Relais für Fernlicht |
| 10 | Relais für Nebelscheinwerfer vorne |
| 11 | Steuergerät für Außenspiegel, mit klappbaren Spiegeln |
| 12 | Steuergerät für Spiegel, mit klappbaren Spiegeln |
| 13 | Relais für Anlasser-Bremslichtschalter;
Relais für Rückfahrlichter, mit AT/4 Gängen. |
| 14 | Relais für Heckscheibenwaschpumpe |
| 16 | Relais für Klimakompressorkupplung |
| 17 | Glühlampenfehler-Warnmodul |
| 18 | Glühlampenfehler-Warnmodul |
| F1 | |
| F2 | (20A) Alarmanlage (Taxi) |
| F3 | (10A) Taxameter |
| F4 | (5A) Zwei-Wege-Funkkommunikation (Taxi) |
| F5 | (20A) Alarmanlage (Taxi) |

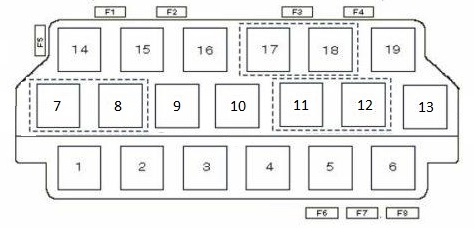

Typ 3 (ab 1998)
| 1 | Hupenrelais – Doppelton |
| 2 | Relais für Hilfsstromkreise |
| 3 | |
| 4 | Relais für Kraftstoffpumpe, Relais für Glühkerzen |
| 5 | Relais für Scheibenwischer und Scheibenwaschanlage vorne |
| 6 | Relais für Scheibenwischer und Scheibenwaschanlage vorne |
| 7 | Relais für Nebelscheinwerfer vorne (1998) |
| 8 | Steuergerät für Taxi-Alarmanlage 1, Relais für Tagfahrlicht |
| 9 | Steuergerät für Taxi-Alarmanlage 1, Relais für Fernlicht |
| 10 | Relais für Lichtmaschinen-Zündung (AFB) – 1998 |
| 11 | Steuergerät für Außenspiegel, mit klappbaren Spiegeln |
| 12 | Steuergerät für Außenspiegel, mit klappbaren Spiegeln |
| 13 | Relais für Anlasser-Bremslichtschalter;
Relais für Rückfahrlichter, mit AT/4 Gängen. |
| 16 | Multifunktionslenkrad-Steuergerät |
| 17 | Glühlampenfehler-Warnmodul |
| 18 | Glühlampenfehler-Warnmodul |
| 19 | Steuergerät für Taxi-Alarmanlage 2 |
| F1 | |
| F2 | (20A) Alarmanlage (Taxi) |
| F3 | (10A) Taxameter |
| F4 | (5A) Zwei-Wege-Funkkommunikation (Taxi) |
| F5 | (20A) Alarmanlage (Taxi) |
| F6 | |
| F7 | |
| F8 | (15A) Vakuumpumpenmotor (AML/AMM/AMX/AVV) |
Sicherungskasten Nr. 2 Audi A4.

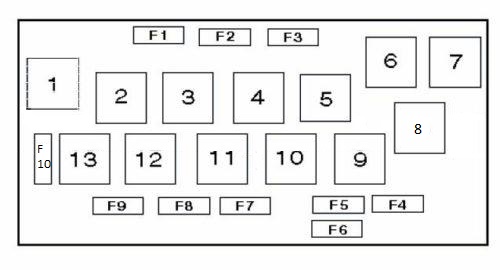

Typ 1
| 1 | Relais für Kühlmittelgebläse-Timer |
| 2 | Relais für Klimakondensatorlüftermotor I |
| 3 | Relais für Klimakondensatorlüftermotor II |
| 4 | Relais für elektrische Fensterheber |
| 5 | |
| 6 | |
| 7 | Telefonrelais |
| 8 | |
| 9 | |
| 10 | Relais für Nebelscheinwerfer |
| 11 |
| 12 | |
| 13 | |
| F1 | |
| F2 | (30A) Sitzverstellung |
| F3 | |
| F4 | (50A) ABS-Pumpe |
| F5 | (40A) Klimakondensatorlüftermotor I |
| F6 | (30A) Sicherung für Kühlmittelgebläsemotor |
| F7 | (5A) Klimakondensatorlüftermotor II |
| F8 | (30A) Elektrische Fensterheber |
| F9 | (30A) Elektrische Fensterheber |
| F10 | (15A) Zentralverriegelung |
| 1 | Relais für Kühlmittelgebläsemotor (falls vorhanden) |
| 2 | Relais für Kühlmittelgebläsemotor – 2. Geschwindigkeit (falls vorhanden) |
| 3 | Relais für Kühlmittelgebläsemotor – 1. Geschwindigkeit |
| 4 | ABS-Relais (mit ESP) |
| 5 | Steuergerät für Türöffnungs-Warnleuchten (1998^) |
| 6 | – |
| 7 | Relais für Audiosystem/Telefonlautsprecher-Umschaltung (^ 1997) |
| 8 | – |
| F1 | – |
| F2 | (30A) Elektrische Sitzsicherung, Beifahrerseite |
| F3 | (30A) Elektrische Sitzsicherung, Fahrerseite |
| F4 | – |
| F5 | (10A) Hilfsstromversorgung |
| F6 | (30A) Elektrischer Schalter für vordere Fenster |
| F7 | (30A) Elektrischer Schalter für hintere Fenster |
| F8 | (5A) Relais für Kühlmittelgebläsemotor 1/2 |
| F9 | (40A) Kühlmittelgebläsemotor, 2 Geschwindigkeiten |
| F10 | (50A/60A) Antiblockiersystem (ABS) |
| F11 | (30A) Kühlmittelgebläsemotor (eine Geschwindigkeit) |
