Alfa Romeo 166 (1999-2003) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne für den Sicherungskasten des Alfa Romeo 166 (1999-2003), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo 166 – Sicherungsplan
Baujahr: 1999, 2000, 2001, 2002, 2003.
Zigarettenanzünder-Sicherung Alfa Romeo 166 – (Sicherungsplan Motorraum (vor 2003), Sicherung Nr. 11/25A).
Zigarettenanzünder-Sicherung Alfa Romeo 166 – (Sicherungsplan Fahrgastraum, Sicherungen Nr. 7/10A und Sicherungen Nr. 19/25A)

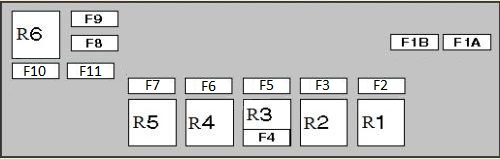

Sicherungsplan im Motorraum
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1A | 60A | Sicherungsplan/Relaisplatte Konsole (F4/F8/F10-F12/F15/F17-F20) |
| 1B | 30A | Versorgungsspannung für Hilfsstartkreise |
| 2 | 30A | Magnetventil zur Leistungsregelung des AC-Kompressors |
| 3 | 10 A | ABS-Steuergerät |
| 4 | 5A | Automatikgetriebe (AT) |
| 5 | 15A | Kraftstoffheizung – Diesel |
| 6 | 15A | Motorsteuergerät (ECM) (2,0TS) |
| 7 | 15A | Motorsteuergerät (ECM) (Benzin) |
| 8 | 30A | Anlassermotor |
| 9 | 30A | Motorsteuergerät (ECM) |
| 10 | 30A | Zusatzheizung – (Diesel) |
| 11 | 25A | Vorsicherung Hilfs;Zigarettenanzünder |
| R1 | Relais Klimaanlagen- und Heizungsgebläsemotor | |
| R2 | Relais Anlassermotor | |
| R3 | Relais Kraftstoffheizung – (Diesel) | |
| R4 | Relais Motorsteuerung (EC) | |
| R5 | Relais Kraftstoffpumpe (FP) | |
| R6 | Relais Zusatzheizung – Diesel (falls vorhanden) |

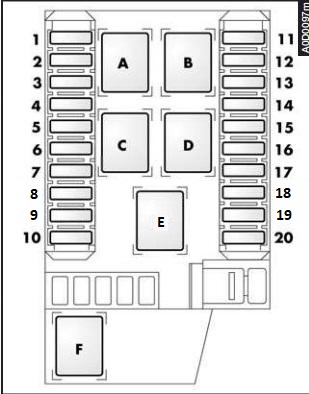

Sicherungsplan im Fahrgastraum Alfa Romeo 166
Sicherungsposition
Die Sicherungen der Hauptgeräte befinden sich in der Steuereinheit unter dem Armaturenbrett, links von der Lenksäule.
Der Zugang erfolgt durch Lösen des Bedienknopfs und Herunterklappen der Verkleidung.
Die grafischen Symbole, die das jeder Sicherung entsprechende Hauptelektroelement hervorheben, sind auf einem Etikett an der Innenseite der Verkleidung angegeben.
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 15A | Bremslichtsignal;Bremslichter;
IGE-Steuergerät; Instrumententafel; Blinker; Scheinwerferschalter. |
| 2 | 10 A | Seitenairbag |
| 3 | 15A | Kraftstoffpumpe |
| 4 | 15A | Radio |
| 5 | 10 A | Elektrisch beheizbare Spiegel;Tempomat;
Sicherheitscontroller; Getriebehebelanzeige (Automatikgetriebe); Klimakompressor-Relais; Armaturenbrettbeleuchtung; Dimmer; Offene Türen. |
| 6 | 5A | Klimaanlagengebläse-Relais |
| 7 | 10 A | Vorderer Zubehör-Sicherungskasten;Zigarettenanzünder;
Integriertes Kontrollsystem (ICS). |
| 8 | 10 A | Warnblinkanlage;Blinker-Steuergerät. |
| 9 | 5A | Elektrochromatischer Rückspiegel;Regensensor;
Zahlungssystem; Sitzheizungsrelais; Steuergerät elektrische Fensterheber vorne; Steuergerät elektrische Fensterheber hinten; Klimaanlage; Blockierung der elektrischen Fensterheber hinten. |
| 10 | 5A | CAE-Steuergerät (Automatikgetriebe) |
| 11 | 20A | IGE-Steuergerät |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 20A | Scheinwerferwaschanlage |
| 13 | 15A | Schiebedach;Elektrochromatische Spiegeldeaktivierung (Rückwärtsgang). |
| 14 | 25A | Scheibenwaschanlage und Scheibenwischer vorne |
| 15 | 25A | Elektrische Fensterheber vorne |
| 16 | 5A | Wegfahrsperre;Motorsteuergerät. |
| 17 | 10 A | Getriebehebelanzeige (Automatikgetriebe);Innenbeleuchtung;
Deckenbeleuchtung in den Türen; Handschuhfachbeleuchtung; Kofferraumbeleuchtung; Dimmer; Klimaanlagen-Steuergerät; Sicherheitsgeräte-Steuergerät; Fernbedienungsempfänger; Diagnosestecker. |
| 18 | 5A | Bedienfeld;Integriertes Kontrollsystem (ICS);
Telefon. |
| 19 | 25A | Zentralverriegelung;Zubehörsicherung hinten;
Zigarettenanzünder. |
| 20 | 5A | Wegfahrsperre |
| R1 | Relais-Schalter zum Entleeren | |
| R2 | Relais Warnblinkanlage | |
| R3 | Scheinwerferwaschanlage/Blinker-Relais |

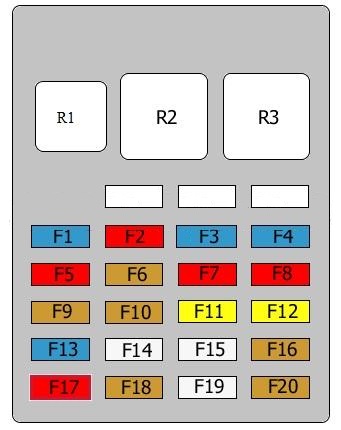

Sicherungen und Relais im Kofferraum Alfa Romeo 166
Die Sicherungen und Relais auf der rechten Seite des Kofferraums befinden sich in einem Sicherungskasten, der mit einem Deckel verschlossen ist. Zum Öffnen des Deckels drehen Sie den Knopf.
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 30A | Heckscheibenheizung |
| 2 | 7,5A | Außenspiegel-Entnebelung |
| 3 | 20A | BI-Steuergerät – Elektrisches Fenster vorne rechts;
Fenster vorne rechts (ABI-Steuergerät). |
| 4 | Standardeinstellungen | |
| 5 | 30A | Elektrische Einstellung des Vordersitzes rechts |
| 6 | 30A | Elektrische Einstellung des Vordersitzes links |
| 7 | 15A | Frontscheibenheizung |
| 8 | 10 A | Sitzheizung vorne rechts |
| 9 | 10 A | Sitzheizung vorne links |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 20A | Elektrisches Schiebedach |
| 11 | Standardeinstellungen | |
| 12 | 10 A | Blinker;Alarmanlage (Steuergerät);
Standardeinstellung Anhänger. |
| 13 | 10 A | Zusatzheizung (JTD-Versionen) |
| 14 | 20A | ABI-Steuergerät – elektrisches Fenster hinten linksElektrisches Fenster hinten links (ABI-Steuergerät) |
| 15 | 10 A | Kontrollleuchte Außenspiegel;Kontrollleuchte Sitzheizung;
Sonnenblende; Alarmanlage (Steuergerät); Elektrochromatischer Rückspiegel; Parksensoren (Steuergerät); Elektrische Fensterheber (Warnleuchte BLOCKIERUNG Fahrerbedienung); Regensensor; Fernbedienungsempfänger. |
| 16 | 20A | Vorsicherung; |
| 17 | 20A | ABI-Steuergerät – elektrisches Fenster hinten rechtsElektrisches Fenster hinten rechts (ABI-Steuergerät) |
| 18 | 20A | ABI-Steuergerät – elektrisches Fenster vorne linksElektrisches Fenster vorne links (ABI-Steuergerät) |
| 19 | 20A | ABI-Steuergerät – Zentralverriegelung;Zentralverriegelung (ABI-Steuergerät). |
| 20 | 25A | Audioverstärker |

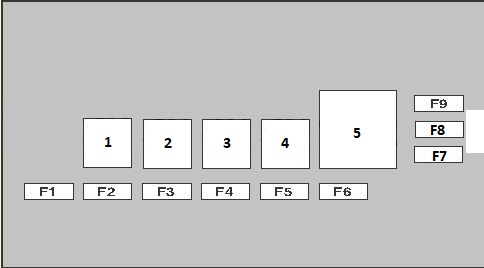

Sicherungen und Relais im Kofferraum Alfa Romeo 166
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 40A | Beheizbare Heckscheibe |
| F2 | 10 A | Beheizbare Seitenspiegel |
| F3 | 20A | Aktivator zur Entriegelung des Kofferraumdeckels |
| F4 | 25A | Entriegelung der Tankklappe |
| F5 | 20A | Sitzheizung |
| F6 | 15A | Anhängerkupplung |
| F7 | 30A | Elektrischer Sitz rechts |
| F8 | 25A | Elektrische Fensterheber (hinten) |
| F9 | 30A | Elektrischer Sitz links |
| R1 | Relais beheizbare Heckscheibe | |
| R2 | Relais Entriegelung Kofferraumdeckel | |
| R3 | Relais Tankklappe | |
| R4 | Relais Sitzheizung | |
| R5 | Relais Zeitschalter Lampe im Ladebereich |
