Alfa Romeo 145 (1994-2000) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Alfa Romeo 145 (1994-2000), Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung) kennen.
Alfa Romeo 145 (1994-2000) – Sicherungskastenbelegung
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo 145 (1994-2000) ist die Sicherung 6 im Sicherungskasten.

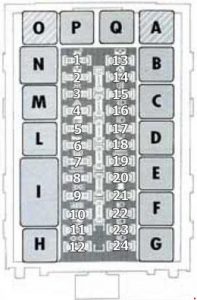

Sicherungskasten im Armaturenbrett (Typ 1)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | 1) Dim-Dip |
| 30 | 2) Sitzheizung | |
| 2 | 25 | Elektrische Fensterheber vorne |
| 3 | 7,5 | 1) Blinker, elektrische Fensterheber vorne, Kompressorsteuerung, Motorlüfter-Timer, Kofferraumöffnungskontrolle |
| 20 | 2) Uhr, Innenbeleuchtung Dach, Armaturenbrett, Fernbedienung mit Türverriegelung, Radio, Funktelefon | |
| 20 | 3) Innenbeleuchtung Dach und Kofferraumbeleuchtung, Uhr, Radioempfänger, Kofferraumentriegelungstaste, Klimaanlagenkompressor | |
| 4 | 10 | Warnblinkanlage, Diebstahlsicherung |
| 5 | 20 | Türverriegelungssystem |
| 6 | 25 | 1) Hupe, Zigarettenanzünder, Bremslichter, Radio |
| 20 | 2) Scheinwerfer | |
| 7 | 30 | Beheizbare Heckscheibe, beheizbare Warnblinkanlage hinten, Spiegelenteisung |
| 8 | 15 | 1) Armaturenbrett, Scheibenwaschpumpe, Rückfahrlichter, Airbag, Seitenspiegelverstellung, Uhr, Bedienfeld, Alfa Romeo Code System, AGR |
| 15 | 2) Hebelversorgung, Armaturenbrett, Bedienfeld, Kofferraumöffnung, Windschutzscheibe, Seitenspiegelverstellung, Airbag, Luftumwälzung, Kompressorsteuerung, AGR (TD), ABS, Funktelefon, zusätzliche Steuereinheit für Heizung (JTD) | |
| 15 | 3) Bremslichter, zusätzliche Bremslichter (3. Stopp), Rückfahrlicht, Anhängerbremslicht, Heckscheibenwischer, Zähler, siehe Panel, Generatorladekontrollleuchte, Öldruckkontrollleuchte, Beleuchtung der Bedienelemente | |
| 9 | 10 | 1) Rechtes hinteres Positionslicht, linke Kennzeichenbeleuchtung, linkes vorderes Seitenlicht, Seitenlicht-Warnblinkanlage, Armaturenbrettbeleuchtung, Bedienbeleuchtung |
| 10 | 2) Rechtes vorderes Seitenlicht und zugehörige Warnblinkanlage, linkes hinteres Seitenlicht, rechte Kennzeichenbeleuchtung, linkes Seitenlicht des Anhängers, Armaturenbrett, Beleuchtungskontrolle | |
| 10 | 10 | 1) Uhr, Innenbeleuchtung, Armaturenbrett, Fernbedienung für Türverriegelung |
| 10 | 2) ABS-System | |
| 11 | 30 | 1) Sitzheizung |
| 7,5 | 2) Motorlüfter, CODE-Steuergerät, d.h. Steuergerät, d.h. Steuergerät (JTD), Kompressor-Steuergerät (TD) | |
| 7,5 | 3) Alfa Romeo Code System (T.SPARK Motoren), Motorkühlerlüfter, Einspritzsystem | |
| 12 | 30 | 1) Motorlüfter (Boxer) |
| 7,5 | 2) Türverriegelung und Alarmrelais, TELEPASS-Versorgung | |
| 7,5 | 3) Blinker | |
| 13 | 30 | Elektrisches Schiebedach |
| 14 | 25 | Elektrische Fensterheber hinten |
| 15 | 7,5 | 1) Nebelschlussleuchtenabdeckung (Auto und Anhänger), Nebelschlussleuchtenabdeckung-Warnleuchte |
| 16 | 15 | Rechter Abblendscheinwerfer |
| 17 | 15 | Linker Abblendscheinwerfer, Abblendscheinwerfer-Warnblinkanlage |
| 18 | 20 | Scheibenwischer, Sitzheizung |
| 19 | 25 | 1) Heckscheibenwischer, Kompressor-Steuergerät (TD), Kühlerlüfter (TD und T.SPARK), Sitzheizung |
| 10 | 2) Zigarettenanzünder | |
| 10 | 3) Innenraumbeleuchtung, elektrische Fensterheber vorne, elektrische Fensterheber hinten, Heckscheibenheizung, Seitenspiegelverstellung, Schiebedach, Klimaanlagenkompressor, Lastabschaltung beim Starten | |
| 20 | 10 | 1) Armaturenbrettbeleuchtung, Kontrollbeleuchtung, hinteres linkes Positionslicht, rechte Kennzeichenbeleuchtung, vorderes rechtes Positionslicht, Seitenlicht-Warnblinkanlage |
| 10 | 2) Zigarettenanzünder, vorderes linkes Seitenlicht, hinteres rechtes Seitenlicht, linke Kennzeichenbeleuchtung, rechtes Seitenlicht des Anhängers, Nebelscheinwerfer und zugehörige Warnblinkanlage, elektrische Fensterheber vorne, elektrische Fensterheber hinten, Seitenspiegelverstellung, Radio | |
| 21 | 20 | 1) Kühler, Lüfter |
| 30 | 2) Kühler, Lüfter | |
| 22 | 20 | Nebelscheinwerfer, Nebelscheinwerfer-Warnblinkanlage |
| 23 | 10 | 1) Rechter Abblendscheinwerfer, Scheinwerfereinstellvorrichtung |
| 10 | 2) Linker Abblendscheinwerfer | |
| 24 | 10 | 1) Linker Abblendscheinwerfer |
| 10 | 2) Rechter Abblendscheinwerfer, Scheinwerfereinstellvorrichtung | |
| Relais | ||
| a | Schiebedachrelais | |
| b | Nebelschlussleuchtensteuerung | |
| c | 1) Nebelschlussleuchtenrelais 2) Schiebedachrelais |
|
| d | Fernlichtrelais | |
| e | Hauptstromrelais | |
| f | Nebelscheinwerferrelais | |
| g | Abblendlichtrelais | |
| h | Heckscheibenheizungsrelais | |
| i | Türverriegelungssteuergerät | |
| j | Hupenrelais | |
| M | Seitenlichtrelais | |
| N | Intermittierender Betrieb der elektronischen Scheibenwischer | |
| O | – | |
| P. | 1) Relais zur Aktivierung von DIM-DIP 2) Relais des Motorkühlgebläses |
|
| Q | 1) Relais des Motorkühlwasserlüfters 2) Blinker-/Warnblinkanlagenrelais |
|
| 1)… oder 2)… oder 3)… | ||

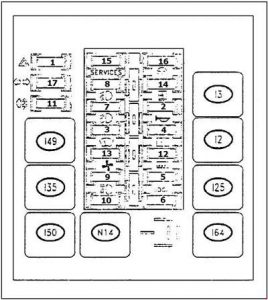

Sicherungskasten im Armaturenbrett (Typ 2)
| Nummer | Ampere | Beschreibung |
| 1 | 10 | Warnblinkanlage |
| 2 | 20 | Hupe, Zigarettenanzünder, Bremslichter, Radio |
| 3 | 20 | Scheibenwischer |
| 4 | 20 | Heckscheibenheizung |
| 5 | 10 | Armaturenbrettbeleuchtung, Controller, Beleuchtung, hintere linke Positionslichter, rechte Leiste, rechtes vorderes Positionslicht, Seitenlicht-Warnblinkanlage |
| 6 | 10 | Rechtes hinteres Seitenlicht, linke Leiste ohne Leiste, linkes vorderes Seitenlicht |
| 7 | 10 | Rechter Abblendscheinwerfer |
| 8 | 10 | Linker Abblendscheinwerfer |
| 9 | 10 | Rechtes Fernlicht |
| 10 | 10 | Linkes Fernlicht, Fernlicht-Warnblinkanlage |
| 11 | 7,5 | Hintere Nebelschlussleuchtenabdeckung, Nebelschlussleuchtenabdeckung-Kontrollleuchte |
| 12 | 30 | Heckscheibenheizung, beheizte Heckkontrollleuchte |
| 13 | 20 | Kühler, Lüfter |
| 14 | 25 | Motorlüfter |
| 15 | 10 | Armaturenbrett, Scheinwerferwaschanlage, Rückfahrlicht, Airbag, Uhr, Motorlüfter, ALFA ROMEO CODE |
| 16 | 20 | Uhr, Innenbeleuchtung, Armaturenbrett, Türschlösser |
| 17 | 7,5 | Blinker, Kompressorsteuerung, Motorlüfteruhr, Schiebedachsteuerung |
| Relais | ||
| I2 | Hupenrelais | |
| I25 | Nebelschlussleuchtenrelais | |
| I35 | Hauptstromrelais | |
| I49 | Abblendlichtrelais | |
| I50 | Fernlichtrelais | |
| I64 | Seitenlichtrelais | |
| N14 | Arbeitsmodus der intermittierenden Scheibenwischer | |

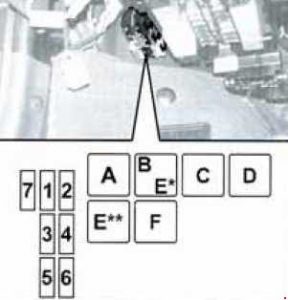

* – Position für T.SPARK Motoren
** – Position für Motor 1.9 JTD
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Klimaanlagenkompressor |
| 2 | 20 | Scheinwerferwaschanlage |
| 3 | 30 | Elektrische Fensterheber und Türverriegelungssystem |
| 4 | 10 | Airbagsystem, Armaturenbrett |
| 5 | 7,5 | Außenspiegelenteisung |
| 6 | 20 | Alarmanlage |
| 7 | 7,5 | Alfa Romeo Code System (T.SPARK Motoren) |
| Relais | ||
| a | Blinkeruhr | |
| b | Relais zur Dieselheizungssteuerung (nur 1,9 JTO) | |
| c | Relais der Scheinwerferwaschanlage (optional für Versionen / Märkte, wo zutreffend) | |
| d | Relais des Beifahrerfensterhebers | |
| e | Relais der Außenspiegelenteisung (optional für Versionen / Märkte, wo zutreffend) | |
| f | Relais für die Heckklappenöffnung (optional für Versionen / Märkte, wo zutreffend) | |
Über Alfa Romeo 145 (1994-2000)
Der Alfa Romeo 145 ist ein Kompaktwagen, der von 1994 bis 2000 vom italienischen Automobilhersteller Alfa Romeo produziert wurde. Dieses Modell war bekannt für sein sportliches Design und seine dynamischen Fahreigenschaften, die typisch für die Marke Alfa Romeo waren. Der Alfa Romeo 145 war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit einem Hubraum von 1,4 bis 2,0 Litern. Die leistungsstärkste Version war das Modell Quadrifoglio, das mit einem 2,0-Liter-Twin-Spark-Motor ausgestattet war. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Stil gestaltet und bot für seine Zeit moderne Ausstattungsmerkmale.
Sicherungskastenbelegung Alfa Romeo 145
Diese Seite zeigt die Sicherungskastenbelegung für den Alfa Romeo 145, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die ordnungsgemäße Wartung des Fahrzeugs unerlässlich ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er einen einfachen Zugang zu den Sicherungen ermöglicht, was deren Überprüfung und Austausch erleichtert.
