Alfa Romeo 156 Crosswagon (2004-2008) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Alfa Romeo 156 Crosswagon (2004-2008), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo 156 Crosswagon – Sicherungsplan
Baujahr: 2004, 2005, 2006, 2007, 2008.
Zigarettenanzünder-Sicherung – (Sicherungskasten im Innenraum, Sicherung Nr. 15/15A)
Sicherungskasten im Innenraum.
Position des Sicherungskastens
Um ihn zu erreichen, entfernen Sie die Verkleidung, indem Sie die Haken in Pfeilrichtung lösen und die Schraube entriegeln.

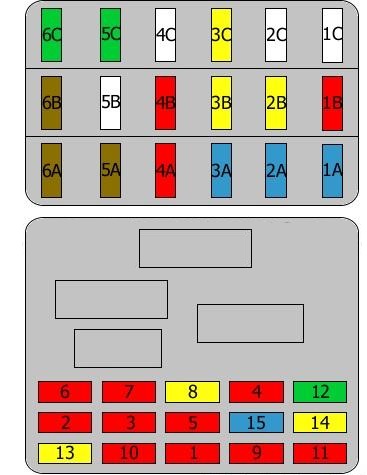

Sicherungskasten-Diagramm
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Rückfahrlicht; Bremspedalschalter;
Blinker (Dienst); Scheibenwischermotor; Radio; Alarmanlage; Parksensor; Telefon; ABS; Multifunktionsdisplay; Automatikgetriebe. |
| 2 | 10 A | Positionslicht; Rückfahrlicht;
Nebelscheinwerfer links; Notbeleuchtung. |
| 3 | 10 A | Positionslicht; Rückfahrlicht;
Nebelscheinwerfer rechts; Notbeleuchtung. |
| 4 | 10 A | Airbag; Hauptscheinwerfer rechts. |
| 5 | 10 A | Hauptscheinwerfer links; Airbag;
Nebelscheinwerfer. |
| 6 | 10 A | Hauptkabelbaum rechts |
| 7 | 10 A | Hauptkabelbaum links |
| 8 | 20A | Zusatzlicht(er); Zentralverriegelung. |
| 9 | 10 A | Notbeleuchtung |
| 10 | 10 A | Positionslicht vorne links; Alarm;
Radio; Diagnosestecker. |
| 11 | 10 A | Positionslicht vorne rechts; Hupenrelais. |
| 12 | 30A | Integriertes Steuergerät |
| 13 | 20A | Hupenrelais |
| 14 | 20A | Lenksäulenschalter; Scheinwerferwaschanlage. |
| 15 | 15A | Zigarettenanzünder; Kompressor. |
| 1A | 15A | Nebelscheinwerferrelais |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 2A | 15A | Kraftstoffpumpe |
| 3A | 15A | Motorsteuerung |
| 4A | 10 A | Motorsteuerungscode-Steuerung |
| 5A | 7,5A | Code-Steuerung |
| 6A | 7,5A | Bremspedalschalter |
| 1B | 10 A | Lenksäulenschalter |
| 2B | 20A | Steuergerät rechte hintere Tür |
| 3B | 20A | Steuergerät linke hintere Tür |
| 4B | 10 A | Warnblinkanlage |
| 5B | ||
| 6B | 7,5A | Klimaanlagensteuerung; Handschuhfachbeleuchtung. |
| 1C | ||
| 2C | ||
| 3C | 20A | Hinterer Stromanschluss |
| 4C | ||
| 5C | 30A | Sitzheizung Dach |
| 6C | 30A | Steuergerät Heckklappenschloss |

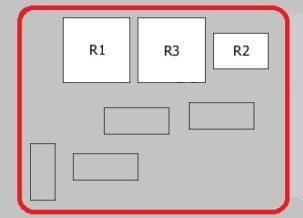

Sicherungskasten im Innenraum Alfa Romeo Crosswagon.
Relais R1 – Scheibenwaschanlage/Scheibenwischer vorne
Relais R2 – Hupenrelais
Relais R3 – Heckscheibenheizungsrelais

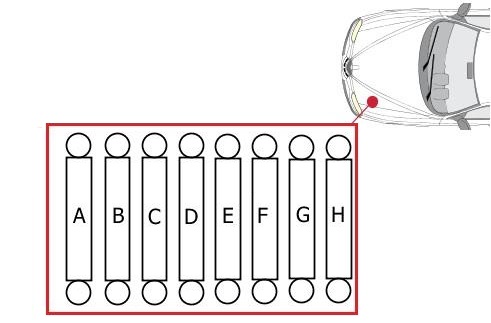

Hauptsicherungskasten im Motorraum.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | 80A | Sicherungskasten im Innenraum, Sicherung 9 |
| b | 80A | Stromversorgung |
| C | 70A | Sicherungskasten und Relais im Innenraum |
| D | 40A | Klimaanlage |
| mi | 30A | Motorsteuerung |
| F | 40A | Kühlerlüfter |
| g | 30A | Kühlerlüfter |
| h | Glühkerzen |

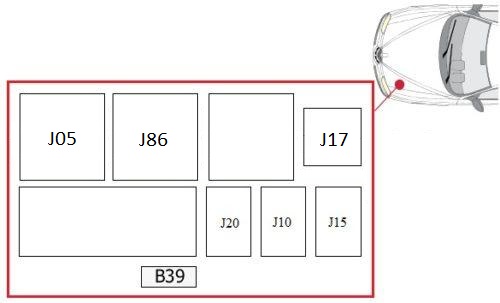

Sicherungskasten im Motorraum.
Sicherung B39 – Kraftstoffheizungsrelais (25,0 A)
Relais J05 – Anlasssperrrelais
Relais J10 – Kraftstoffeinspritzrelais
Relais J15 – Kraftstoffpumpenrelais, Zusatzrelais, Kraftstoffpumpe
Relais J17 – Kraftstoffheizungsrelais
Relais J20 – Klimaanlagenrelais
Relais J86 – Automatikgetriebe-Relais oder unbenutzt

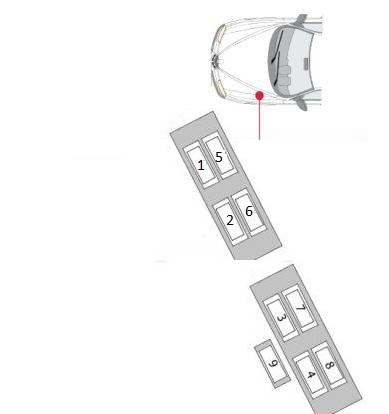

Sicherungskasten im Motorraum Alfa Romeo Crosswagon.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 40A | Motorkühlerlüfter (Alfa Romeo Twin Spark ohne Klimaanlage) |
| 2 | 40A | Motorkühlerlüfter, andere |
| 3 | 30A | Zündschalterfunktionen |
| 4 | 80A | Hauptsicherung |
| 5 | 60A | ABS- oder ESP-Steuergerät |
| 6 | 40A | Lüfter |
| 7 | 30A | Motorsteuerung |
| 8 | ||
| 9 | 70A | Glühkerzen; beheizter Kraftstofffilter. |
Über Alfa Romeo 156 Crosswagon (2004-2008)
Der Alfa Romeo 156 Crosswagon, produziert von 2004 bis 2008, ist ein robustes und stilvolles Modell, das Eleganz mit Praktikabilität verbindet. Dieses Fahrzeug ist mit Allradantrieb ausgestattet, was es zu einem idealen Fahrzeug für verschiedene Terrains macht. Es werden verschiedene Motorisierungen angeboten, wobei der 1.9 JTD Dieselmotor am häufigsten vorkommt, der zuverlässige Leistung und effizienten Kraftstoffverbrauch bietet. Der Innenraum des Fahrzeugs ist mit Schwerpunkt auf Komfort und Qualität gestaltet und bietet ausreichend Platz für Passagiere und Gepäck. Der Alfa Romeo 156 Crosswagon ist bekannt für sein dynamisches Fahrverhalten und seine präzise Lenkung, was ihn zu einer beliebten Wahl unter Markenliebhabern macht.
Sicherungskasten-Diagramm Alfa Romeo 156 Crosswagon
Diese Seite zeigt das Sicherungskasten-Diagramm für den Alfa Romeo 156 Crosswagon, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
