In diesem Artikel finden Sie Diagramme des Sicherungskastens des Alfa Romeo Giulia 2016-2022, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Alfa Romeo Giulia (2016-2019…) – Sicherungsplan

Alfa Romeo ist bekannt für seine schönen Autos. Das beweist es seit Jahren, und das ist auch beim Giulia nicht anders. Das Mittelklassefahrzeug kam 2016 auf den Markt. Die italienische Marke stellte es jedoch ein Jahr zuvor anlässlich ihres 105-jährigen Bestehens vor. Die Präsentation der Sportversion Quadrifoglio fand in der Nähe von Mailand im renovierten Alfa Romeo Museum statt. Zu Ehren der Tradition ist der Giulia mit Hinterradantrieb ausgestattet. Das Auto hat auch den für Alfa typischen markanten Frontgrill (Scudetto).

Baujahr: 2016, 2017, 2018, 2019.

Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo Giulia (2016-2018) ist die Sicherung F94 im Sicherungsverteiler.

Batteriesicherungsanschluss

Nr	Beschreibung	Stromstärke [A]
F5A	ORC-System	–
F71	IBS (ABS)	30
F72	BCM 1	70
F73	BCM 2	70
F74	PDC hinten	175

Position des Batteriesprungs

Nr	Beschreibung	Stromstärke [A]
F100A	Motorkühlgebläse	80
F101	EPS	80

Motorraum – Stromverteilerzentrum (PDC)

SICHERUNGEN
Nummer	Beschreibung	Amp [A]
F01	ABS-Modul MK C1	70
F02	Glühkerzen-Steuergerät	60
F03	Für BCM-Relais T38	30
F04	ABS-Modul-Lüfter	40
F06	Verteiler	30
F07	Hauptrelais (2.9V6 Master)	50
F08	Nicht zutreffend	40
F09	+30 ECM (2.02GME – 2.9V6 Slave); +30 Hauptrelais P86.	7,5
F10	Hupe	15
F11	Sekundäre Motorlasten (2.02GME).	15
	Hauptmotorlasten (Sekundärgerät 2.9 V6).
F14	Belüftete Heizung (2.2JTDM)	15
F 16	KL15 für ECM, ATX, DCTM	5

F17	ECM (2,2 JTDM)	15
F18	+30 ATC (falls vorhanden)	–
F19	Klimakompressor	10
F20	Nicht zutreffend	7,5
F22	Hauptmotorlasten ECM (Slave 2.9V6 und 2.2JTDM).	20
F23	Zusätzliche elektrische Wasserpumpe (2.9V6/2.2JTDM).	20
F24	Für sekundäre Motorlasten JTDM	15
F30	Linke KL30 ATX	10
F82	Scheibenwischer	20
F83	AWD *	25
F84	+30 ECM 2.9 V6 Master	7,5
F87	Elektrische Pumpe des Kreislaufs Getriebeölkühlung (2.9 V6).	15
F89	Scheinwerferwaschpumpe	30
F90	Linker Verteileraktor (Slave)	20
FXX	Rechter Verteileraktor (Master)	20

RELAIS
Nummer	Beschreibung	Stromstärke [A]
T07	Hauptrelais (2.9V6 Master).	Nicht zutreffend
T09	Hauptrelais (JTDM, GIMe, Slave 2.9V6).	Nicht zutreffend
T17	Scheinwerferwaschpumpe	Nicht zutreffend

Hinten – Stromverteilerzentrum (PDC)

SICHERUNGEN
Nummer	Alternative	Beschreibung	Stromstärke [A]
F01	F01 40A	TTM	40
F01	F01TT	TTM (Anhängerkupplung)	15
F02	F02 40A	Rahmen-ECU-Domänensteuerung	40
F02	F02TT	Rahmen-ECU-Domänensteuerung (Anhängerkupplung).	15
F03	F03TT	Nicht zutreffend (Anhängerkupplung).	10
F04	F04 40A	Beheizter Filter	40
F04	F04TT	Beheizter Filter (Anhängerkupplung).	10
F05	F05 40A	HVAC-Lüfter	40
F06	F06 30A	TV / M / LSDM (Stromversorgung)	30
F07	F04 60A	PTC3	60
F08	F08 30A	HI-FI	30
F09	F09 20A	Elektrische Beifahrersitzverstellung	20
F10	F10 10A/15A	ANC (Audiosystem)	10A / 15A

F14	F14 15A	KL30 ATX	15
F15	F15 40A	PTC1	40
F17	F17 7,5A	KL15/A USB REACHER	7,5
F18	F18 10A	Elektrisches Fahrersitznetz	10
F19	F19 7,5A	Rahmen-ECU-Domänensteuerung KL30	7,5
F20	F20 25A	Elektrische Fahrersitzversorgung + Fahrer- und Beifahrerheizung.	25
F21	F21 10A	I-DRIVE / USB / AUX-Anschluss	10
F22	F22 10A	Steckdose KL15 / A 12V	20
F23	F23 20A	Schiebedach (BCM)	20
F81	F81 60A	PTC2	60
F82	F82 20A	BCM für Schlüsselrelais	20
F83	F83 30A	Kraftstoffpumpe (2,9 V / 2,2 JTDM)	30
F84	F84 5A	TVM / LSDL (elektronisch)	5
F88	F88 7,5A	Beheizte Spiegel; Beheizte Scheibenwaschdüsen Frontscheibe.	7,5
F89	F89 30A	Heckscheibenentfrostung	30
F30	F90 5A	ZJD	5

RELAIS
Nummer	Alternative	Beschreibung	Stromstärke [A]
R3	Nicht zutreffend	Anhängerkupplung	Nicht zutreffend
T02	Nicht zutreffend	Aktive Dämpfung	Nicht zutreffend
T07	Nicht zutreffend	PTC 3	Nicht zutreffend
T08	Nicht zutreffend	Elektrischer Stuhl	Nicht zutreffend
T09	Nicht zutreffend	Stromversorgung	Nicht zutreffend
T10	Nicht zutreffend	Kraftstoffpumpe	Nicht zutreffend
T17	Nicht zutreffend	Heckentfrostung	Nicht zutreffend
T20	Nicht zutreffend	Lüftermotor	Nicht zutreffend
T31	Nicht zutreffend	Filterheizung	Nicht zutreffend

Karosseriesteuergerät (BCM)

SICHERUNGEN
Nummer	Beschreibung	Stromstärke [A]
F31	Interne Stromversorgung/A (mit Schlüssel).	7,5
F33	Elektrische Fensterheber auf der Fahrerseite.	25
F34	Elektrischer Fenstermotor auf der Beifahrerseite.	25
F36	Direkte Stromversorgung von der Batterie +30.	15
F37	Interne Stromversorgung (mit Schlüssel).	10
F38	Zentralverriegelung	20
F42	Interne Stromversorgung bei Zündung ein (mögliche Verwendung für ECU 6.1).	7,5
F43	Scheibenwaschpumpe Frontscheibe.	20
F47	Hinterer Fenstermotor links	25
F48	Hinterer Fenstermotor rechts	25
F49	Interne Stromversorgung bei Zündung ein	7,5
F50	Interne Stromversorgung bei Zündung ein (mögliche Verwendung für ECU 6.1).	7,5
F51	Nicht zutreffend	7,5
F53	Direkte Stromversorgung von der Batterie +30.	7,5
F94	Steckdose	15

2.9L AUX PDC unter der Motorhaube

SICHERUNGEN
Nummer	Beschreibung	Stromstärke [A]
F1	Verteileraktuatoren	10
F4	Zweiter Master	5
F5	Nebenlasten (Slave)	25
F7	Hauptlasten ECM	20

RELAIS
Nummer	Beschreibung
R1	Hupe
R2	Klimaanlagenkupplung
R6	Magnetventil Anlasser 1
T52	Wasserpumpe
T53	Lüfter unter Kontrolle

Steuergerät unter dem Handschuhfach für Passagiere

Die Sicherungen befinden sich unter dem Fußraum des Beifahrers.

Beschreibung	Nummer	Stromstärke [A]
Frontscheibe (Fahrerseite)	F33	25
Frontscheibe (Beifahrerseite)	F34	25
Stromversorgung Connect-System, Klimaanlage, Alarm, elektrisch anklappbarer Außenspiegel, EOBD-System, USB-Anschluss.	F36	15
Sicherheitsvorrichtung Safe Lock (Entriegelung der Fahrertür); Tür entriegeln; Zentralverriegelung.	F38	20
Scheibenwaschpumpe Frontscheibe	F43	20
Elektrisches Heckfenster links	F47	25
Heckfenster rechts	F48	25
Heizspirale Heckscheibe; Zigarettenanzünder.	F94	15

Sicherungskasten Kofferraum

Beschreibung	Nummer	Stromstärke [A]
Anhängerkupplungsmodul (TTM)	F1	40
Audiosystem	F8	30
Ladegerät KL15 / a USB (C070)	F17	7,5
I-Drive / USB / AUX-Anschluss	F21	10
Steckdose KL15 / a 12V (R053)	F22	20

Sicherungs- und Relaisplan – Alfa Romeo Giulia

Gilt für Fahrzeuge der Baujahre:

2020, 2021.

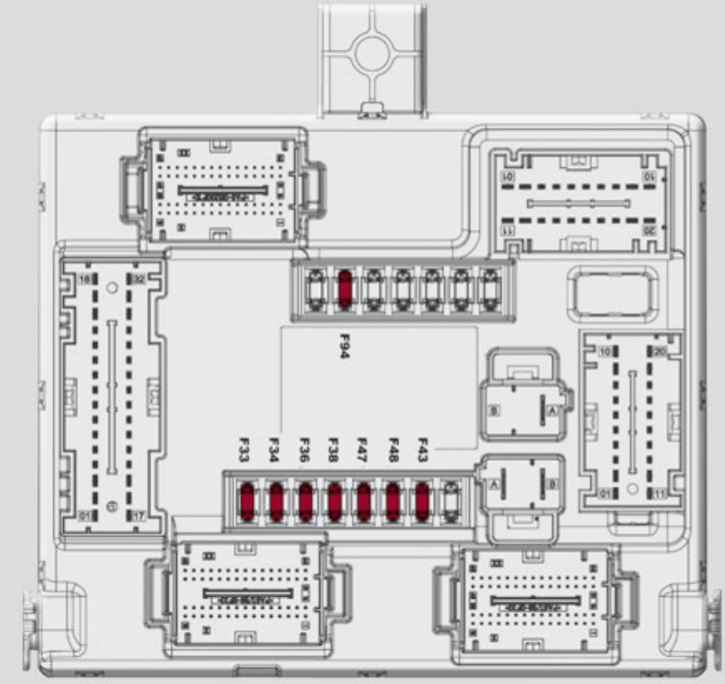

Sicherungskasten unter der Fußstütze auf der Beifahrerseite

Nummer	Beschreibung	Stromstärke [A]
F33	Frontscheibe (Fahrerseite)	25
F34	Frontscheibe (Beifahrerseite)	25
F36	Stromversorgung Infotainment-System, Klimaanlage, Alarm; Stromversorgung für das Anklappen der Außenspiegel; EOBD-System; USB-Anschluss.	15
F38	Sicherheitsvorrichtung Safe Lock (Entriegelung der Fahrertür – falls vorhanden); Tür entriegeln; Zentralverriegelung.	20
F43	Pumpe Frontscheibenwischer	20
F47	Elektrisches Fenster hinten links	25
F48	Elektrisches Fenster hinten rechts	25
F94	Heizspirale Heckscheibe	15

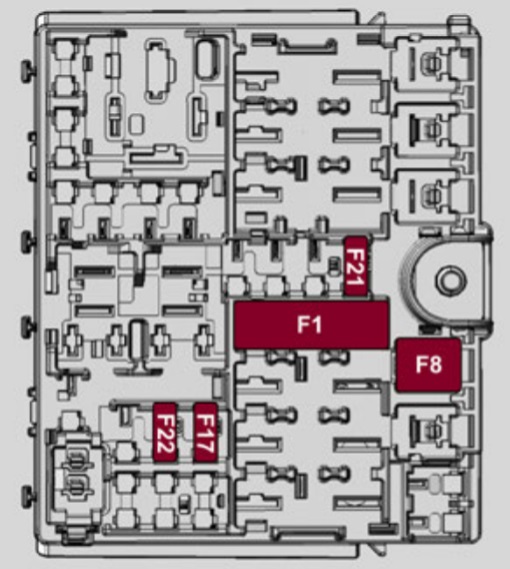

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
F1	Anhängerkupplungsmodul (TTM)	40
F8	Audiosystem	30
F17	KL15/a USB-Laden (C070)	7,5
F21	I-Drive / USB / AUX-Anschluss	10
F22	KL15/a 12 V Steckdose (R053)	20

Sicherungs- und Relaispläne – Alfa Romeo Giulia

Betrifft Fahrzeuge der Baujahre:

2022.

Sicherungskasten unter der Fußstütze auf der Beifahrerseite

Nummer	Beschreibung	Stromstärke [A]
F33	Frontscheibe (Fahrerseite)	25
F34	Frontscheibe (Beifahrerseite)	25
F36	Stromversorgung Infotainment-System, Klimaanlage, Alarm; Stromversorgung für das Anklappen der Außenspiegel; EOBD-System; USB-Anschluss.	15
F38	Sicherheitsvorrichtung Safe Lock (Entriegelung der Fahrertür – falls vorhanden); Tür entriegeln; Zentralverriegelung.	20
F43	Pumpe Frontscheibenwischer	20
F47	Elektrisches Fenster hinten links	25
F48	Elektrisches Fenster hinten rechts	25
F94	Heizspirale Heckscheibe	15

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
F1	Anhängerkupplungsmodul (TTM)	40
F8	Audiosystem	30
F17	KL15/a USB-Laden (C070)	7,5
F21	I-Drive / USB / AUX-Anschluss	10
F22	KL15/a 12 V Steckdose (R053)	20

Über Alfa Romeo Giulia (2016-2022)

Der 2016 eingeführte Alfa Romeo Giulia ist eine elegante und sportliche Limousine, die italienisches Design mit leistungsstarken Motoren kombiniert. Dieses Modell ist bekannt für sein dynamisches Fahrverhalten und seine präzise Lenkung. Der Giulia bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die von 2,0-Liter-Vierzylindern bis zum leistungsstarken 2,9-Liter-V6-Motor in den Quadrifoglio-Modellen reichen. Der Innenraum des Fahrzeugs ist auf Komfort und Technologie ausgelegt und bietet moderne Funktionen wie ein Infotainmentsystem mit Touchscreen und hochwertige Materialien.

Sicherungskastenplan Alfa Romeo Giulia

Diese Seite zeigt den Sicherungskastenplan für den Alfa Romeo Giulia, der für das Verständnis des elektrischen Systems des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Innenraum des Fahrzeugs, genauer gesagt unter dem Armaturenbrett. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er die Wartung und den Austausch von Sicherungen erleichtert und so die Sicherheit und Zuverlässigkeit des Fahrzeugs gewährleistet.
