Alfa Romeo Spider (2006-2011) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Alfa Romeo Spider 2006-2011, erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo Spider (2006-2011) – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo Spider (2006-2011) ist die Sicherung F44 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett

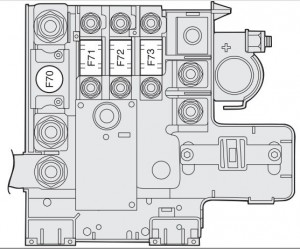

Sicherungskasten am Pluspol der Batterie

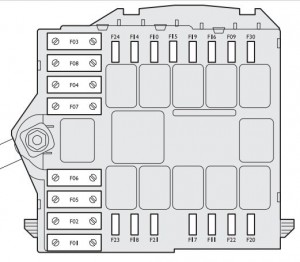

Sicherungskasten in der Nähe der Batterie

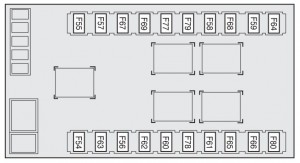

Sicherungskasten im Kofferraum (linke Seite)
Übersichtstabelle der Sicherungen
| Beschreibung | Sicherung | Ampere [A] | Position |
| Rechtes Licht | F14 | 10 | Batterie |
| Linkes Licht | F15 | 10 | Batterie |
| Rechtes Abblendlicht | F12 | 15 | Armaturenbrett |
| Linkes Abblendlicht | F13 | 15 | Armaturenbrett |
| Nebelscheinwerfer vorne | F30 | 15 | Batterie (Pluspol) |
| Rückfahrlicht | F35 | 7,5 | Armaturenbrett |
| Dritte Bremsleuchte | F37 | 10 | Armaturenbrett |
| Vorderes Courtesy-Licht | F39 | 10 | Armaturenbrett |
| Vorderes Courtesy-Licht | F49 | 7,5 | Armaturenbrett |
| Blinker | F53 | 10 | Armaturenbrett |
| Warnblinkanlage | F53 | 10 | Armaturenbrett |
| Beschreibung | Sicherung | Ampere [A] | Position |
| Motorraum-Steuergerät | F70 (MEGA-SICHERUNG) | 150 | Armaturenbrett |
| Steuergerät auf dem Armaturenbrett | F71 | 70 | Armaturenbrett |
| Kraftstoffheizung (Dieselversionen) | F73 | 60 | Armaturenbrett |
| Start-Steuergerät | F01 (MAXI-SICHERUNG) | 70 | Batterie |
| Steuergerät auf dem Armaturenbrett | F01 (MAXI-SICHERUNG) | 70 | Batterie |
| Klimaanlagenlüfter | F02 (MAXI-SICHERUNG) | 40 | Batterie |
| Elektrische Lenkradverriegelung | F03 (MAXI-SICHERUNG) | 20 | Batterie |
| Bremsverteilerpunkt (Pumpe) | F04 (MAXI-SICHERUNG) | 40 | Batterie |
| Bremsverteilerpunkt (Magnetventil) | F05 (MAXI-SICHERUNG) | 40 | Batterie |
| Kühlerlüfter (niedrige Geschwindigkeit) | F06 (MAXI-SICHERUNG) | 40 | Batterie |
| Kühlerlüfter (hohe Geschwindigkeit) | F07 (MAXI-SICHERUNG) | 40 | Batterie |
| Scheinwerfer-Waschdüse | F09 | 20 | Batterie |
| Hupe | F10 | 15 | Batterie |
| Zusätzliche elektronische Einspritzdienste | F11 | 15 | Batterie |
| + INT für elektronisches Einspritzsystem | F 16 | 7,5 | Batterie |
| Grundlegende Dienste der elektronischen Einspritzung | F17 | 10 | Batterie |
| Motorsteuerungs-Verteilerpunkt | F18 | 15 | Batterie |
| Klimaanlagenkompressor | F19 | 7,5 | Batterie |
| Heckscheibenheizung | F20 | 20 | Batterie |
| Kraftstoffpumpenversorgung | F21 | 20 | Batterie |
| Zündspulen / Einspritzdüsen (Benzinversionen) | F22 | 15 | Batterie |
| Grundlegende Dienste der elektronischen Einspritzung (Dieselversionen) | F22 | 20 | Batterie |
| Stromversorgung Audiosystem / Navigationssystem Radio | F23 | 15 | Batterie |
| Body Computer Verteilerpunkt / Relaisspule Scheinwerfer-Waschdüsen | F31 | 7,5 | Armaturenbrett |
| Fahrertürverteilung / Beifahrertürverteilung / Einschaltvorrichtung | F32 | 15 | Armaturenbrett |
| Frei | F33 | – | Armaturenbrett |
| Frei | F34 | – | Armaturenbrett |
| Sensor / Durchflussmesser Wasser im Kraftstofffilter | F35 | 7,5 | Armaturenbrett |
| Bremslichtschalter / Bedienfeld Mittelkonsole | F35 | 7,5 | Armaturenbrett |
| Tempomat | F35 | 7,5 | Armaturenbrett |
| AQS-Sensor | F35 | 7,5 | Armaturenbrett |
| Frei | F36 | – | Armaturenbrett |
| Armaturenbrett-Verteilerpunkt | F37 | 10 | Armaturenbrett |
| Scheinwerfersteuerung / Stromversorgung Gas-Scheinwerfersteuerung (Bixenon) (falls vorgesehen) | F37 | 10 | Armaturenbrett |
| Stellmotor Kofferraumverriegelung / -entriegelung | F38 | 15 | Armaturenbrett |
| Am EOBD-Diagnosepunkt | F39 | 10 | Armaturenbrett |
| TPMS-Steuergerät | F39 | 10 | Armaturenbrett |
| Mobiltelefonprogrammierung | F39 | 10 | Armaturenbrett |
| Alarmanlagen-Steuergerät (für Versionen / Märkte, wo vorgesehen) | F39 | 10 | Armaturenbrett |
| Klimaanlagensteuerung | F39 | 10 | Armaturenbrett |
| Heckscheibenheizung | F40 | 30 | Armaturenbrett |
| Scheinwerfer-Waschdüsen | F41 | 7,5 | Armaturenbrett |
| Beheizter Spiegel-Waschdüsen | F41 | 7,5 | Armaturenbrett |
| Stromversorgung Bremsverteilerpunkt (ABS / VDC) – Lenkwinkelverteilerpunkt – Neigungssensor | F42 | 7,5 | Armaturenbrett |
| Scheibenwischer / Scheibenwaschanlage vorne | F43 | 30 | Armaturenbrett |
| Zigarettenanzünder Mittelkonsole | F44 | 10 | Armaturenbrett |
| Navigationssystem Radio | F49 | 7,5 | Armaturenbrett |
| Regensensor-Steuergerät | F49 | 7,5 | Armaturenbrett |
| Lenkrad-Verteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Bedienfeldtasten | F49 | 7,5 | Armaturenbrett |
| Parksensor-Verteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Mittelkonsole steuert Lichter | F49 | 7,5 | Armaturenbrett |
| Sitz steuert Lichter | F49 | 7,5 | Armaturenbrett |
| Dienste für Frontscheiben | F49 | 7,5 | Armaturenbrett |
| Mobiltelefonprogrammierung | F49 | 7,5 | Armaturenbrett |
| START / STOP-Taste | F49 | 7,5 | Armaturenbrett |
| Airbagsystem | F50 | 7,5 | Armaturenbrett |
| TPMS-Steuergerät | F51 | 7,5 | Armaturenbrett |
| Voreinstellung Audiosystem | F51 | 7,5 | Armaturenbrett |
| Armaturenbrett-Verteilerpunkt | F53 | 10 | Armaturenbrett |
| Audiosystem-Verstärker mit DSP-Prozessor | F54 | 30 | Kofferraum |
| + 30 HI-FI Audioverstärker | F54 | 30 | Kofferraum |
| Sitzbewegung links steuern | F56 | 25 | Kofferraum |
| Sitzheizung links | F57 | 7,5 | Kofferraum |
| Sitzbewegung rechts steuern | F60 | 25 | Kofferraum |
| Frei | F61 | – | Kofferraum |
| Sitzheizung rechts | F67 | 7,5 | Kofferraum |
| Frei | F58 | – | Kofferraum |
| Frei | F59 | – | Kofferraum |
| Hydraulikpumpe oben | F62 | 30 | Kofferraum |
| Steuergerät oben und Magnetventile | F63 | 20 | Kofferraum |
| Frei | F64 | – | Kofferraum |
| Frei | F66 | – | Kofferraum |
| Frei | F68 | – | Kofferraum |
| Frei | F69 | – | Kofferraum |
| Frei | F77 | – | Kofferraum |
| Linkes elektrisches Fenster | F78 | 30 | Kofferraum |
| Frei | F79 | – | Kofferraum |
| Rechtes elektrisches Fenster | F80 | 30 | Kofferraum |
Über Alfa Romeo Spider (2006-2011)
Der Alfa Romeo Spider, produziert von 2006 bis 2011, ist ein elegantes Sportcabriolet, das italienisches Design mit dynamischer Leistung verbindet. Dieses Modell ist bekannt für seine aerodynamischen Linien und sein raffiniertes Interieur, das Komfort und Stil bietet. Der Alfa Romeo Spider war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren von 2,2 Litern bis zum leistungsstarken 3,2-Liter-V6-Motor. Jeder dieser Motoren bietet außergewöhnliche Leistung und Agilität, was dieses Fahrzeug zur idealen Wahl für Liebhaber des Fahrens mit Wind in den Haaren macht.
Sicherungskastenbelegung Alfa Romeo Spider
Diese Seite zeigt die Sicherungskastenbelegung für den Alfa Romeo Spider, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität der elektrischen Komponenten Ihres Alfa Romeo Spider gewährleistet.
