Alfa Romeo Brera (2005-2010) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Alfa Romeo Brera 2005-2010, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo Brera (2005-2010) – Sicherungskastenbelegung
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo Brera (2005-2010) ist die Sicherung F44 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett
Sicherungskasten an der Plusseite der Batterie
Sicherungskasten in der Nähe der Batterie

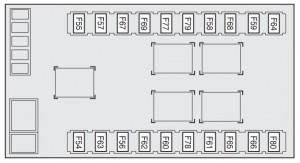

Sicherungskasten im Kofferraum (linke Seite)
Übersichtstabelle der Sicherungen
| Beschreibung | Nummer | Ampere [A] | Position |
| Abblendlichtscheinwerfer rechts | F14 | 10 | Batterie |
| Abblendlichtscheinwerfer links | F15 | 10 | Batterie |
| Fernlichtscheinwerfer rechts | F12 | 15 | Armaturenbrett |
| Fernlichtscheinwerfer links | F13 | 15 | Armaturenbrett |
| Nebelscheinwerfer vorne | F30 | 15 | Batterie (Pluspol) |
| Rückfahrscheinwerfer | F35 | 7,5 | Armaturenbrett |
| Dritte Bremsleuchte | F37 | 10 | Armaturenbrett |
| Vorderes Positionslicht | F39 | 10 | Armaturenbrett |
| Vorderes Positionslicht | F49 | 7,5 | Armaturenbrett |
| Blinker | F53 | 10 | Armaturenbrett |
| Warnblinkanlage | F53 | 10 | Armaturenbrett |
| Beschreibung | Nummer | Ampere [A] | Position |
| Motorraum-Steuergerät | F70 (MAXI-SICHERUNG) | 150 | Armaturenbrett |
| Steuergerät auf dem Armaturenbrett | F71 | 70 | Armaturenbrett |
| Kraftstoffheizung (Dieselversionen) | F73 | 60 | Armaturenbrett |
| Start-Steuergerät | F01 (MAXI-SICHERUNG) | 70 | Batterie |
| Steuergerät auf dem Armaturenbrett | F01 (MAXI-SICHERUNG) | 70 | Batterie |
| Klimaanlagenlüfter | F02 (MAXI-SICHERUNG) | 40 | Batterie |
| Elektrisches Lenkschloss | F03 (MAXI-SICHERUNG) | 20 | Batterie |
| Bremsanlage (Pumpe) | F04 (MAXI-SICHERUNG) | 40 | Batterie |
| Bremsanlage (Magnetventil) | F05 (MAXI-SICHERUNG) | 40 | Batterie |
| Kühlerlüfter (niedrige Geschwindigkeit) | F06 (MAXI-SICHERUNG) | 40 | Batterie |
| Kühlerlüfter (hohe Geschwindigkeit) | F07 (MAXI-SICHERUNG) | 40 | Batterie |
| Scheinwerferreinigungsanlage | F09 | 20 | Batterie |
| Hupe | F10 | 15 | Batterie |
| Zusätzliche elektronische Einspritzdienste | F11 | 15 | Batterie |
| + INT für elektronisches Einspritzsystem | F 16 | 7,5 | Batterie |
| Grundlegende elektronische Einspritzdienste | F17 | 10 | Batterie |
| Motorsteuerungsabzweigung | F18 | 15 | Batterie |
| Klimaanlagenkompressor | F19 | 7,5 | Batterie |
| Heckscheibenheizung | F20 | 20 | Batterie |
| Kraftstoffpumpenversorgung | F21 | 20 | Batterie |
| Zündspulen; Einspritzdüsen (Benzin). | F22 | 15 | Batterie |
| Grundlegende elektronische Einspritzdienste (Diesel) | F22 | 20 | Batterie |
| Stromversorgung für Verstärkersystem und Radionavigationssystem | F23 | 15 | Batterie |
| Abzweigung Bordcomputer; Relaisspule Scheinwerferreinigungsanlage. | F31 | 7,5 | Armaturenbrett |
| Abzweigung Fahrertür; Abzweigung Beifahrertür;
Zündvorrichtung. |
F32 | 15 | Armaturenbrett |
| Leer | F33 | – | Armaturenbrett |
| Leer | F34 | – | Armaturenbrett |
| Sensor und Durchflussmesser für Wasser im Dieselfilter | F35 | 7,5 | Armaturenbrett |
| Bremslichtschalter; Bedienfeld an der Mittelkonsole. | F35 | 7,5 | Armaturenbrett |
| Tempomat | F35 | 7,5 | Armaturenbrett |
| AQS-Sensor | F35 | 7,5 | Armaturenbrett |
| Leer | F36 | – | Armaturenbrett |
| Abzweigung Armaturenbrett | F37 | 10 | Armaturenbrett |
| Scheinwerfersteuerung; Stromversorgung Gasentladungsscheinwerfersteuerung (Bi-Xenon). | F37 | 10 | Armaturenbrett |
| Stellmotor für Kofferraumverriegelung und -entriegelung | F38 | 15 | Armaturenbrett |
| Am EOBD-Diagnosepunkt | F39 | 10 | Armaturenbrett |
| TPMS-Steuergerät | F39 | 10 | Armaturenbrett |
| Mobiltelefonprogrammierung | F39 | 10 | Armaturenbrett |
| Alarmanlagen-Steuergerät | F39 | 10 | Armaturenbrett |
| Klimaanlagensteuerung | F39 | 10 | Armaturenbrett |
| Heckscheibenheizung | F40 | 30 | Armaturenbrett |
| Enteisungsgerät für Scheinwerferdüsen | F41 | 7,5 | Armaturenbrett |
| Enteisungsgerät für beheizten Spiegel | F41 | 7,5 | Armaturenbrett |
| Stromversorgung Bremsverteilerpunkt (ABS / VDC) – Lenkwinkelverteilerpunkt – Neigungssensor | F42 | 7,5 | Armaturenbrett |
| Scheibenwischer und Scheibenwaschanlage vorne | F43 | 30 | Armaturenbrett |
| Zigarettenanzünder an der Mittelkonsole | F44 | 10 | Armaturenbrett |
| Radionavigationssystem | F49 | 7,5 | Armaturenbrett |
| Regensensor-Steuergerät | F49 | 7,5 | Armaturenbrett |
| Lenkradverteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Bedientastenfeld | F49 | 7,5 | Armaturenbrett |
| Parkplatzsensor-Verteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Mittelkonsole steuert Lichter | F49 | 7,5 | Armaturenbrett |
| Sitzsteuerung | F49 | 7,5 | Armaturenbrett |
| Fenster vorne | F49 | 7,5 | Armaturenbrett |
| Mobiltelefonprogrammierung | F49 | 7,5 | Armaturenbrett |
| START / STOP-Taste | F49 | 7,5 | Armaturenbrett |
| Airbagsystem | F50 | 7,5 | Armaturenbrett |
| TPMS-Steuergerät | F51 | 7,5 | Armaturenbrett |
| Voreinstellung Audiosystem | F51 | 7,5 | Armaturenbrett |
| Armaturenbrett-Verteilerpunkt | F53 | 10 | Armaturenbrett |
| Audiosystemverstärker mit DSP-Prozessor | F54 | 30 | Kofferraum |
| + 30 HI-FI Audioverstärker | F54 | 30 | Kofferraum |
| Sitzbewegungssteuerung links | F56 | 25 | Kofferraum |
| Sitzheizung links | F57 | 7,5 | Kofferraum |
| Sitzbewegungssteuerung rechts | F60 | 25 | Kofferraum |
| Leer | F61 | – | Kofferraum |
| Sitzheizung rechts | F67 | 7,5 | Kofferraum |
| Leer | F58 | – | Kofferraum |
| Leer | F59 | – | Kofferraum |
| Hydraulikpumpe oben | F62 | 30 | Kofferraum |
| Steuergerät oben und Magnetventile | F63 | 20 | Kofferraum |
| Leer | F64 | – | Kofferraum |
| Leer | F66 | – | Kofferraum |
| Leer | F68 | – | Kofferraum |
| Leer | F69 | – | Kofferraum |
| Leer | F77 | – | Kofferraum |
| Fensterversorgung links | F78 | 30 | Kofferraum |
| Leer | F79 | – | Kofferraum |
| Fensterversorgung rechts | F80 | 30 | Kofferraum |
Über Alfa Romeo Brera (2005-2010)
Der Alfa Romeo Brera, produziert von 2005 bis 2010, ist ein elegantes Sportcoupé, das die Herzen vieler Automobilenthusiasten erobert hat. Dieses Modell zeichnet sich durch sein stilvolles Design aus, das italienische Eleganz mit dynamischen Linien kombiniert. Der Brera war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit einem Hubraum von 1,8 bis 3,2 Litern und Dieselvarianten. Die leistungsstärkste Version war mit einem 3,2-Liter-V6-Motor ausgestattet, der hervorragende Leistung und Fahreigenschaften bot. Das Interieur des Brera ist ebenso beeindruckend, mit hochwertigen Materialien und modernen Technologien, was ihn zu einem idealen Fahrzeug für diejenigen macht, die eine Kombination aus Stil und Leistung suchen.
Sicherungskastenbelegung Alfa Romeo Brera
Diese Seite zeigt die Sicherungskastenbelegung für den Alfa Romeo Brera, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion aller elektrischen Komponenten im Fahrzeug, und daher ist es wichtig, eine genaue Sicherungskastenbelegung zur Verfügung zu haben.
