BMW Z3 (1995-2002) – Sicherungskasten
In diesem Artikel finden Sie die Sicherungskasten-Diagramme für den BMW Z3 1995-2002, erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW Z3 (1995-2002) – Sicherungskasten-Diagramm
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW Z3 (1995-2002) ist die Sicherung 4 im Sicherungskasten

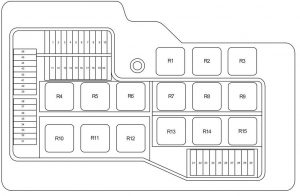

Vordere Verteilerbox
| Nr. |
Amp [A] |
Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | ’95 -’99:
Hupenrelais. |
| 15 | ’99 -’02:
Hupenrelais. |
|
| 6 | 5 | Schminkspiegelbeleuchtung;
Verdecksteuerung. |
| 7 | 5 | Radio-Steuergerät;
AM/FM-Antennenverstärker (mit Funkfernbedienung für Zentralverriegelung) Bordmonitor-Steuergerät Surround-Sound-Schalter Schnittstelle GPS-Empfänger Sende-/Empfangs-/Ladeelektronik Taste, Verdeck offen/geschlossen Basis-Telefonschnittstelle Spracheingabe Sicherungskasten Telematik-Steuergerät (TCU-Everest) Modul für universelles elektronisches Laden und Freisprecheinrichtung (ULF) |
| 8 | 5 | Mechanisches sequentielles Getriebe |
| 9 | 5 | Steuergerät für allgemeines Modul
Steuergerät für Lichtschaltzentrum Tempomatmodul Bremslichtschalter Spiralfeder Kupplungsschaltermodul |
| 10 | 5 | Instrumententafel-Steuergerät |
| 11 | 5 | Seitenairbag-Sensor LH (Satellit)
Seitenairbag-Sensor RH (Satellit) Steuergerät für mehrere Sicherheitssysteme Hall-Sensor, Gurtverriegelung Elektronische Sitzsteuerung |
| 12 | 7,5 | Schaltzentrum |
| 13 | 7,5 | Überschlagsensor |
| 14 | 5 | Elektronisches Steuergerät für Wegfahrsperre
Getriebesperre |
| 15 | 5 | Regensensor
Intervallwischersteuerung/Heckdüsen |
| 16 | – | – |
| 17 | 30 | Steuergerät für allgemeines Modul |
| 18 | 20 | Zigarettenanzünder |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | ’95 -’99:
Mechanisches sequentielles Getriebe |
| 25 | ’99 -’02:
Mechanisches sequentielles Getriebe; Kompensator. |
|
| 23 | 25 | Zusatzwasserpumpe |
| 24 | 10 | Innenspiegel elektrochromatisch
Park Distance Control (PDC) Steuergerät |
| 25 | 15 | Außenspiegel, Beifahrerseite
Thermoschalter, beheizte Düsen |
| 26 | 15 | Garagentoröffner |
| 27 | 10 | Rückfahrlichtrelais
Getriebeschalter Getriebesteuergerät |
| 28 | 5 | Heiz- und Klimaanlagensteuerungsmodul
Heizgebläse-Relais Relais, Klimakompressor Zweifunktionsschalter Umluft-/Heckscheibenentfeuchter Temperaturschalter Heckscheibenentfeuchter-Relais (austauschbar) |
| 29 | 20 | Digitale Motor-Elektronik-Steuerung
Relais-Klemme Auspuff 15 Digitale Diesel-Elektronik Getriebesteuergerät |
| 30 | 7,5 | Ölstandsensor
Lichtmaschine Temperaturschalter Getriebesteuerung Datenbusanschluss |
| 31 | 5 | Spiegelverstellschalter |
| 32 | 5 | Zentraler Lichtschalter
Xenon-Scheinwerfer – links Xenon-Scheinwerfer – rechts Steuergerät für adaptiven Scheinwerfer |
| 33 | 5 | ASC/DSC-Taste
ABS/DSC-Einheit (mit DSC) Schaltzentrum |
| 34 | 5 | Instrumententafel-Steuergerät
Kraftstoffpumpensteuerung (EKPS) |
| 35 | 50 | ABS / DSC-Modulrelais;
Verdeckmotor. |
| 36 | 50 | Sekundärluftpumpe-Relais |
| 37 | 50 | Heizgebläse-Relais;
Gebläseschalter (mit IHS); Gebläse-Endstufe (mit IHKA); Elektrisches Gebläse. |
| 38 | 10 | ’95 -’99:
Nebelscheinwerfer-Relais. |
| 15 | ’99 -’02:
Nebelscheinwerfer-Relais. |
|
| 39 | 5 | Sende-/Empfangs-/Ladeelektronik |
| 10 | Spracheingabe
Basis-Telefonschnittstelle Auswurfbox Kompensator Sende-/Empfangs-/Ladeelektronik Schnittstelle Telematik-Steuergerät (TCU-Everest) Antennenteiler |
|
| 40 | 5 | Lenkwinkelsensor, DSC |
| 41 | 30 | Bordmonitor-Steuergerät
Verstärker Radio-Steuergerät CD-Wechsler Subwoofer Navigationscomputer Videomodul-Steuergerät Schaltzentrum |
| 42 | 30 | Schaltzentrum |
| 43 | 5 | Instrumententafel-Steuergerät
Datenbusanschluss |
| 44 | 20 | Verstärker |
| 45 | 20 | Intervallwischersteuerung/Heckdüsen |
| 46 | 20 | Verdecksteuerung
Schiebedachmodul-Steuerung Relais, Verdeck 1 |
| Relais | ||
| R1 | Kraftstoffpumpenrelais | |
| R2 | Motorsteuergerät | |
| R3 | Wischermotorrelais | |
| R4 | Hupenrelais | |
| R5 | Nebelscheinwerfer-Relais | |
| R6 | Abblendlichtrelais | |
| R7 | Fernlichtrelais | |
| R8 | Warnblinkrelais | |
| R9 | Lüfterrelais | |
| R10 | Heckscheibenentfroster-Relais | |
| R11 | ABS-Relais | |
| R12 | ABS-Pumpenmotorrelais | |
| R13 | Zusatzlüfterrelais Stufe 2
(hohe Geschwindigkeit). |
|
| R14 | Klimakompressor-Relais | |
| R15 | Zusatzlüfterrelais Stufe 1
(niedrige Geschwindigkeit). |
|

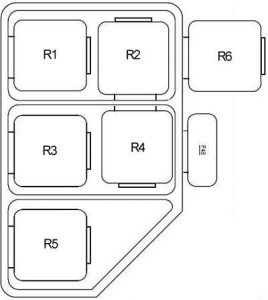

Relais-Halterung unter der linken Seite des Armaturenbretts
| Nr. |
Amp [A] |
Beschreibung |
| 48 | 40 | Klimakompressor |
| 50 | 5 | Sicherheitshorn |
| Relais | ||
| R1 | Relais für unabhängige Belüftung | |
| R2 | Doppelrelais | |
| R3 | Kollisionswarnsensor | |
| R4 | Tagfahrlichtschalter | |
| R5 | Komfortrelais für Schiebedach | |
| R6 | Relaisklemme Auspuff R | |
Verbindungsleiste unter der linken Seite des Armaturenbretts
| Nr. |
Amp [A] |
Beschreibung |
| 47 | 15 | Hupenrelais;
Bordcomputer. |
| Relais | ||
| R1 | Relaisklemme Entladung 30 | |
| R2 | Rücklichtrelais | |
| R3 | Wischermotorrelais | |
| R4 | Relais für Anlasser-Wegfahrsperre | |

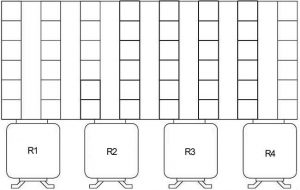

Verbindungsleiste unter der rechten Seite des Armaturenbretts
| Nr | Relais |
| R1 | Relais für Nebelscheinwerfer vorne |
| R2 | Relais für Standlichter |
| R3 | Relais für Türschlossheizung |
| R4 | Relais für Heckscheibenlüfter |
Zusätzlicher Sicherungskasten im Kofferraum
| Nr. |
Amp [A] |
Beschreibung |
| 49 | 50 | Verdeckmodul |
Sicherungskasten Relais
| Nr. |
Amp [A] |
Beschreibung |
| 111 | 25 | Pumpenrelais |
| 222 | 5 | SMG-Steuergerät |
Sicherungs- und Relaisplan – BMW Z3
Gilt für Fahrzeuge der Baujahre:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

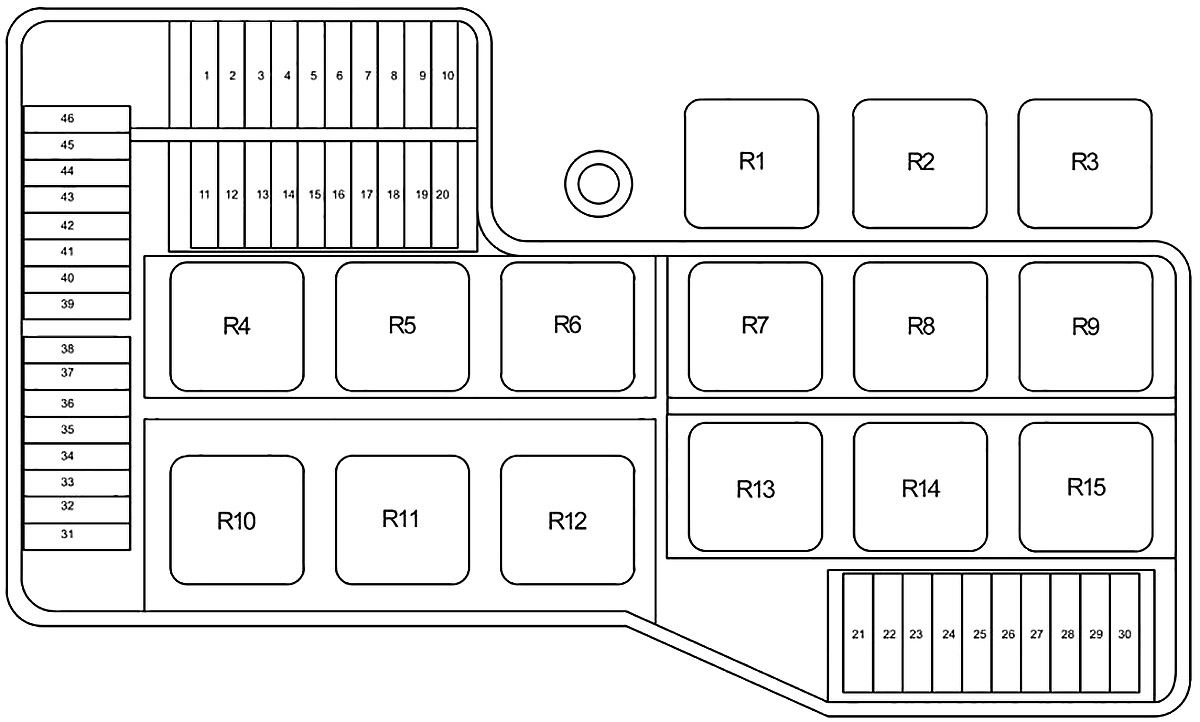

Vordere Leistungssteuereinheit
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | 1995-1999: Hupenrelais |
| 15 | 1999-2002: Hupenrelais | |
| 6 | 5 | Beleuchtung Schminkspiegel Fahrerseite |
| Beleuchtung Schminkspiegel Beifahrerseite | ||
| Steuergerät Verdeck | ||
| 7 | 5 | Radiosteuergerät |
| AM/FM-Antennenverstärker (mit Funkfernbedienung für Zentralverriegelung) | ||
| Bordmonitor-Steuergerät | ||
| Audio-Surround-Schalter | ||
| Stange | ||
| Navigationscomputer | ||
| GPS-Empfänger | ||
| Sende-/Empfangs-/Ladeelektronik | ||
| Taste, Verdeck geschlossen | ||
| Telefon mit Basisschnittstelle | ||
| Spracheingabe | ||
| Verschiedenes | ||
| Sicherungskasten auswählen | ||
| Telematik-Steuergerät (TCU-Everest) | ||
| Elektronisches Lademodul und universelle Freisprecheinrichtung (ULF) | ||
| 8 | 5 | Mechanisches sequentielles Getriebe |
| 9 | 5 | Steuergerät für allgemeines Modul |
| Steuergerät für Lichtschaltzentrum | ||
| Tempomatmodul | ||
| Bremslichtschalter | ||
| Lenkradfeder | ||
| Kupplungsschaltermodul | ||
| 10 | 5 | Instrumententafel-Steuergerät |
| 11 | 5 | Seitenairbag-Sensor links (Satellit) |
| Seitenairbag-Sensor rechts (Satellit) | ||
| Mehrzweck-Steuergerät für Rückhaltesystem | ||
| Hall-Sensor, Sicherheitsgurtschnalle Fahrer | ||
| Hall-Sensor, Sicherheitsgurtschnalle Beifahrer | ||
| Elektronische Sitzsteuerung | ||
| 12 | 7,5 | Zentraler Schalter |
| 13 | 7,5 | Überschlagsensor |
| 14 | 5 | Elektronisches Steuergerät für Wegfahrsperre |
| Getriebesperre | ||
| 15 | 5 | Regensensor |
| Steuergerät Scheibenwischer mit Intervallwaschen, hinten | ||
| 16 | – | – |
| 17 | 30 | Steuergerät für allgemeines Modul |
| 18 | 20 | Zigarettenanzünder |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | 1995-1999: Mechanisches sequentielles Getriebe |
| 25 | 1999-2002: Mechanisches sequentielles Getriebe | |
| Kompensator | ||
| Zentraler Schalter | ||
| 23 | 25 | Zusatzwasserpumpe |
| 24 | 10 | Innenspiegel elektrochromatisch |
| Steuergerät Park Distance Control (PDC) | ||
| 25 | 15 | Außenspiegel Beifahrerseite |
| Thermoschalter, beheizte Düsen | ||
| 26 | 15 | Garagentoröffner |
| 27 | 10 | Rückfahrlichtrelais |
| Getriebeschalter | ||
| Getriebesteuergerät | ||
| 28 | 5 | Modul Heiz- und Klimaanlagensteuerung |
| Relais Heizgebläse | ||
| Relais Klimakompressor | ||
| Multifunktionsschalter Umluft/Heckscheibenentfroster | ||
| Temperaturschalter | ||
| Relais Heckscheibenentfroster (Cabrio) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 29 | 20 | Digitale Motor-Elektronik-Steuerung |
| Relaisklemme Entladung 15 | ||
| Digitale Diesel-Elektronik-Steuerung | ||
| Getriebesteuergerät | ||
| 30 | 7,5 | Ölstandsensor |
| Lichtmaschine | ||
| Temperaturschalter | ||
| Getriebesteuergerät | ||
| Datenbusanschluss | ||
| 31 | 5 | Spiegelverstellschalter |
| 32 | 5 | Zentrales Lichtsteuergerät uni |
| Xenon-Scheinwerfer links | ||
| Xenon-Scheinwerfer rechts | ||
| Steuergerät für adaptive Scheinwerfer () | ||
| 33 | 5 | ASC/DSC-Taste |
| ABS/DSC-Einheit (mit DSC) | ||
| Zentraler Schalter | ||
| 34 | 5 | Instrumententafel-Steuergerät |
| Kraftstoffpumpensteuerung (EKPS) | ||
| 35 | 50 | ABS/DSC-Einheit |
| Relais, Verdecksteuerung | ||
| 36 | 50 | Relais Sekundärluftpumpe |
| 37 | 50 | Relais Heizgebläse |
| Gebläseschalter (mit IHS) | ||
| Gebläse-Endstufe (mit IHKA) | ||
| Elektrisches Gebläse | ||
| 38 | 10 | 1995-1999: Relais Nebelscheinwerfer |
| 15 | 1999-2002: Relais Nebelscheinwerfer | |
| 39 | 5 | Sende-/Empfangs-/Ladeelektronik |
| 10 | Spracheingabe | |
| Telefon mit Basisschnittstelle | ||
| Sicherungskasten auswählen | ||
| Kompensator | ||
| Sende-/Empfangs-/Ladeelektronik | ||
| Stange | ||
| Telematik-Steuergerät (TCU-Everest) | ||
| Antennenteiler | ||
| 40 | 5 | Lenkwinkelsensor, DSC |
| 41 | 30 | Bordmonitor-Steuergerät |
| Verstärker | ||
| Radiosteuergerät | ||
| CD-Wechsler | ||
| Subwoofer-Ablagefach | ||
| Navigationscomputer | ||
| Videomodul-Steuergerät | ||
| Zentraler Schalter | ||
| 42 | 30 | Zentraler Schalter |
| 43 | 5 | Instrumententafel-Steuergerät |
| Datenbusanschluss | ||
| 44 | 20 | Verstärker |
| 45 | 20 | Steuergerät Scheibenwischer mit Intervallwaschen, hinten |
| 46 | 20 | Steuergerät Verdeck |
| Steuergerät Schiebedachmodul | ||
| Relais Cabrio 1 | ||
| Relais | ||
| R1 | Relais Kraftstoffpumpe | |
| R2 | Motorsteuergerät | |
| R3 | Relais Wischermotor | |
| R4 | Relais Hupe | |
| R5 | Relais Nebelscheinwerfer | |
| R6 | Relais Abblendlicht | |
| R7 | Relais Fernlicht | |
| R8 | Relais Warnblinkanlage | |
| R9 | Relais Lüfter | |
| R10 | Relais Heckscheibenentfroster | |
| R11 | Relais ABS | |
| R12 | Relais ABS-Pumpenmotor | |
| R13 | Relais Zusatzlüfter Stufe 2 (hohe Geschwindigkeit) | |
| R14 | Relais Klimakompressor | |
| R15 | Relais Zusatzlüfter Stufe 1 (niedrige Geschwindigkeit) | |

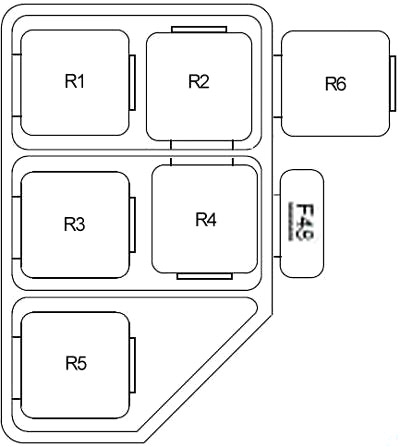

Relais-Halterung
Befindet sich unter der linken Seite des Armaturenbretts.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 48 | 40 | Klimakompressor |
| 50 | 5 | Sicherheitshorn |
| Relais | ||
| R1 | Relais unabhängige Belüftung | |
| R2 | Doppelrelais | |
| R3 | Sensor für Störungswarnung | |
| R4 | Relais Tagfahrlicht | |
| R5 | Relais Komfort Schiebedach | |
| R6 | Relaisklemme Auspuff R | |

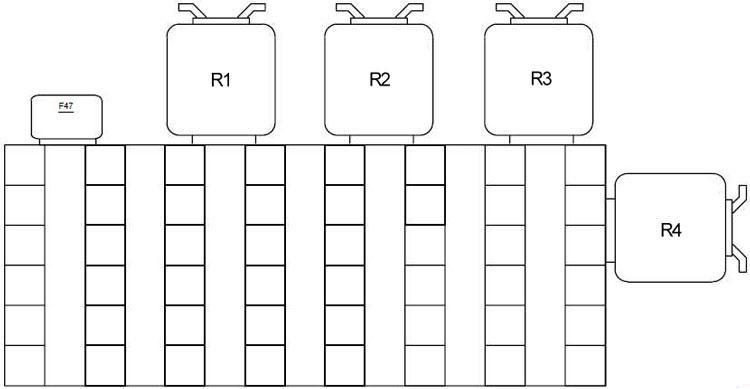

Anschlussleiste Nr. 1
Befindet sich unter der linken Seite des Armaturenbretts.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 47 | 15 | Hupenrelais |
| Bordcomputer | ||
| Relais | ||
| R1 | Relaisklemme Entladung 30 | |
| R2 | Relais Rücklichter | |
| R3 | Relais Wischermotor | |
| R4 | Relais Anlasser-Wegfahrsperre | |

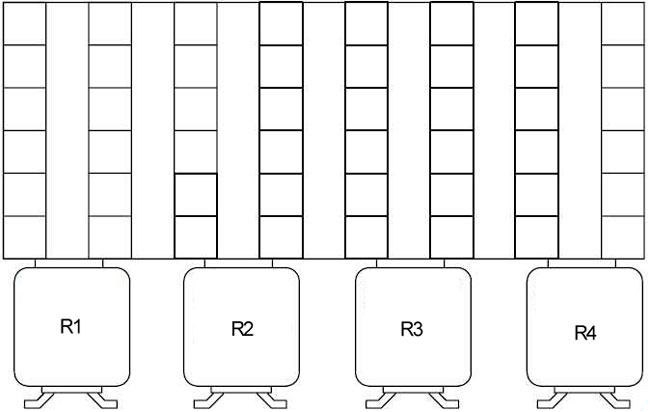

Anschlussleiste Nr. 2
Befindet sich unter der rechten Seite des Armaturenbretts.
| Nummer | Relais |
|---|---|
| R1 | Relais Nebelscheinwerfer vorne |
| R2 | Relais Standlicht |
| R3 | Relais Türschlossheizung |
| R4 | Relais Heckscheibenlüfter |
Zusätzlicher Sicherungskasten im Kofferraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 49 | 50 | Ersatz-Softtop-Modul |
Relais-Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 111 | 25 | Hydraulikpumpenrelais |
| 222 | 5 | SMG-Steuergerät |
Über den BMW Z3 (1995-2002)
Der BMW Z3, produziert von 1995 bis 2002, ist ein ikonischer Sportwagen, der durch sein elegantes Design und seine leistungsstarken Motoren populär wurde. Dieses Modell war als Roadster mit Stoffverdeck und später auch als Coupé erhältlich. Der BMW Z3 bot verschiedene Motorvarianten, vom Vierzylinder-1,8-Liter-Motor bis zu leistungsstarken Sechszylinder-Motoren mit 3,2 Litern Hubraum, die Teil der M-Version waren. Charakteristische Merkmale des Z3 sind seine lange Motorhaube, kurze Überhänge und ein sportliches Fahrwerk, was ihn zu einem idealen Auto für Liebhaber dynamischen Fahrens macht.
Sicherungskastenbelegung BMW Z3
Diese Seite zeigt die Sicherungskastenbelegung für das BMW Z3 Modell, die für die korrekte Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Beifahrerfußraum, unter dem Armaturenbrett, und ein weiterer kann im Motorraum platziert sein. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Fahrzeugs.
