BMW 5er E39 (1996-2003) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 5er (E39) 1996-2003, erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
BMW 5er (E39; 1996-2003) – Sicherungskastenbelegung
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW 5er E39 (1996-2003) ist die Sicherung F7 im Sicherungskasten im Handschuhfach.
Sicherungskasten im Motorraum
Sicherungsbelegung BMW E39 (Motorraum, Typ 1)
| Nr | Beschreibung |
|---|---|
| 1 | Motorsteuergerät |
| 2 | Getriebesteuergerät |
| 3 | Sicherung Motorsteuergerät |
| 4 | Relais Motorsteuergerät |
| 5 | Relais Scheibenwischermotor vorne I |
| 6 | Relais Scheibenwischermotor vorne II |
| 7 | Relais Klimakondensatorlüftermotor I |
| 8 | Relais Klimakondensatorlüftermotor III |
| 9 | Relais ABS |

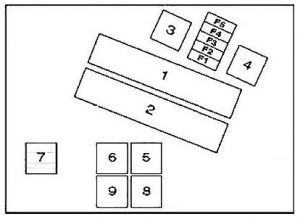

Sicherungsbelegung (Motorraum, Typ 2)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| 1 | Motorsteuergerät (ECM) | |
| 2 | Getriebesteuergerät (TCM) | |
| 3 | Motorsteuerungsrelais (EC) | |
| 4 | Relais Zündspule – außer 520i (22 6S 1) / 525i / 530i | |
| 5 | Relais Scheibenwischermotor vorne 1 | |
| 6 | Relais Scheibenwischermotor vorne 2 | |
| 7 | Relais 1 Klimakondensatorlüftermotor (bis 03/98) | |
| 8 | Relais 3 Klimakondensatorlüftermotor (bis 03/98) | |
| 9 | Relais Sekundärlufteinblasungspumpe (AIR) | |
| F1 | 30A | Motorsteuergerät (ECM); Tankentlüftungsventil (EVAP);
Luftmassenmesser (MAF); Nockenwellenpositionssensor (CMP) 1. Motorkühlmittelthermostat – 535i / 540i. |
| F2 | 30A | Sekundärlufteinblasungspumpe (AIR); Saugrohrluftregelmagnetventil;
Einspritzdüsen (außer 520i (22 6S1) / 525i / 530i); Motorsteuergerät (ECM); Tankentlüftungsventil (EVAP); Nockenwellenpositionsaktuator (CMP) 1 und 2; Leerlaufdrehzahlregelaktuator (ISC). |
| F3 | 20A | Kurbelwellenpositionssensor (CKP); Nockenwellenpositionssensor (CMP) und 2, c
Luftmassenmesser (MAF). |
| F4 | 30A | Beheizte Lambdasonden (H02S); Getriebesteuergerät (TCM). |
| F5 | 30A | Relais Zündspule – außer 520i (22 6S1) / 525i / 530i |
Sicherungskasten im Fahrgastraum
Sicherungsbelegung im Fahrgastraum (bis 03.1998)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F1 | 30A | Relais Scheibenwischermotor vorne |
| F2 | 30A | Scheinwerferwaschanlage |
| F3 | 15A | Hupe |
| F4 | 20A | Multifunktionssteuergerät |
| F5 | 20A / 30A | Schiebedach |
| F6 | 30A | Elektrischer Spiegel, Beifahrerseite |
| F7 | 20A / 30A | Zigarettenanzünder vorne (09/00) |
| F8 | – | – |
| F9 | 15A | Klima-/Heizungssteuergerät |
| F10 | 30A | Sitzverstellung – Beifahrerseite |
| F11 | 7,5A | Multifunktionssteuergerät – Servolenkung |
| F12 | 5A | Wegfahrsperre |
| F13 | 30A | Sitzverstellung Fahrerseite; Lenksäulenverstellung. |
| F14 | 5A | Motorsteuergerät (ECM) |
| F15 | 7,5A | Getriebesteuergerät (TCM); Motorölstandsensor;
Lichtmaschine; Sicherungskasten-Temperaturschalter (530d). |
| F 16 | 5A | Scheinwerfersteuergerät |
| F17 | 10 A | Kraftstoffpumpenrelais; ABS-Steuergerät;
Multifunktionsschaltergruppe. |
| F18 | 5A | Instrumententafel |
| F19 | 5A | Überspannungsschutzrelais 2 |
| F20 | 5A / 7,5A | Klima-/Heizungssteuergerät; Relais beheizbare Heckscheibe;
Reifendrucküberwachungssteuergerät. |
| F21 | 5A | Zündrelais; Sitzverstellrelais;
Lenksäulenverstellrelais; Garagentoröffner; Parkassistenzsteuergerät; Innenspiegel abblendbar. |
| F22 | 30A | Relais Klimakondensatorlüftermotor 2 |
| F23 | 7,5A | Digitales Multifunktionsdisplay hinten |
| F24 | 5A | Instrumententafel; Reifendrucküberwachungssteuergerät;
Lenkpositionssensor. |
| F25 | 7,5A | Digitales Multifunktionsdisplay |
| F26 | – | – |
| F27 | 30A | Multifunktionssteuergerät |
| F28 | 15A | Automatikgetriebe (AT) |
| F29 | 30A | Türfunktionssteuergerät, Fahrerseite |
| F30 | 25A | ABS-Steuergerät |
| F31 | 10 A | Kraftstoffpumpenrelais; ABS-Steuergerät;
Relais Sekundärlufteinblasungspumpe (Benzin). |
| F32 | 25A | Multifunktionsschaltergruppe |
| F33 | – | – |
| F34 | 10 A | Multifunktionslenkrad; Airbag;
Beheiztes Lenkrad. |
| F35 | 5A | Klimakondensatorlüftermotor hinten |
| F36 | – | – |
| F37 | 5A | Wegfahrsperrensteuergerät |
| F38 | 5A | Multifunktionssteuergerät; Hupenrelais;
Regensensor; Getriebesperrschalter (AT); Datenverbindungsschnittstelle (DLC). |
| F39 | 7,5A | Schminkspiegelleuchten; Nachladebatterie. |
| F40 | 5A | Instrumententafel; Sitzverstellsteuergerät;
Airbag-Kollisionssensor; Sicherheitsgurtkontaktschalter (Fahrerseite). |
| F41 | 5A | Scheinwerfersteuergerät; Kupplungspedalpositionsschalter (CPP);
Bremspedalpositionsschalter (BPP). |
| F42 | 5A | SRS-Steuergerät |
| F43 | 5A | Überspannungsschutzrelais 1 |
| F44 | 5A | Multifunktionslenkrad; Airbag-Gruppe;
Lenkrad; Digitales Multifunktionsdisplay vorne und hinten. |
| F45 | 7,5A | Multifunktionsschaltergruppe |
Sicherungsbelegung im Handschuhfach (ab 03.1998)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F1 | 30A | Relais Scheibenwischermotor vorne |
| F2 | 30A | Scheinwerferwaschanlage |
| F3 | 15A | Hupe |
| F4 | 20A | Multifunktionssteuergerät |
| F5 | 20A / 30A | Schiebedach |
| F6 | 30A | Elektrischer Spiegel, Beifahrerseite |
| F7 | 20A / 30A | Zigarettenanzünder vorne (09/00) |
| F8 | – | – |
| F9 | 15A | Klima-/Heizungssteuergerät |
| F10 | 30A | Sitzverstellung – Beifahrerseite |
| F11 | 7,5A | Multifunktionssteuergerät – variable Lenkunterstützung |
| F12 | 5A | Wegfahrsperre |
| F13 | 30A | Sitzverstellung Fahrerseite; Lenksäulenverstellung. |
| F14 | 5A | Motorsteuergerät (ECM) |
| F15 | 7,5A | Getriebesteuergerät (TCM); Motorölstandsensor;
Lichtmaschine; Sicherungskasten-Temperaturschalter (530d). |
| F 16 | 5A | Scheinwerfersteuergerät |
| F17 | 10 A | Kraftstoffpumpenrelais; ABS-Steuergerät;
Multifunktionsschaltergruppe. |
| F18 | 5A | Instrumententafel |
| F19 | 5A | Überspannungsschutzrelais 2 |
| F20 | 5A / 7,5A | Klima-/Heizungssteuergerät; Relais beheizbare Heckscheibe;
Reifendrucküberwachungssteuergerät. |
| F21 | 5A | Zündrelais; Sitzverstellrelais;
Lenksäulenverstellrelais; Garagentoröffner; Parkassistenzsteuergerät; Innenspiegel abblendbar. |
| F22 | 25A | Kraftstoffpumpenrelais-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Digitales Multifunktionsdisplay hinten |
| F24 | 5A | Instrumententafel; Reifendrucküberwachungssteuergerät;
Lenkpositionssensor. |
| F25 | 7,5A | Digitales Multifunktionsdisplay |
| F26 | – | – |
| F27 | 30A | Multifunktionssteuergerät |
| F28 | 15A | Automatikgetriebe (AT) |
| F29 | 30A | Türfunktionssteuergerät, Fahrerseite |
| F30 | 25A | ABS-Steuergerät |
| F31 | 10 A | Kraftstoffpumpenrelais; ABS-Steuergerät;
Relais Sekundärlufteinblasungspumpe (Benzin). |
| F32 | 25A | Multifunktionsschaltergruppe |
| F33 | – | – |
| F34 | 10 A | Multifunktionslenkrad; Airbag;
Beheiztes Lenkrad. |
| F35 | 5A | Klimakondensatorlüftermotor hinten |
| F36 | – | – |
| F37 | 5A | Wegfahrsperrensteuergerät |
| F38 | 5A | Multifunktionssteuergerät; Hupenrelais;
Regensensor; Getriebesperrschalter (AT); Datenverbindungsschnittstelle (DLC). |
| F39 | 7,5A | Schminkspiegelleuchten; Nachladebatterie. |
| F40 | 5A | Instrumententafel; Sitzverstellsteuergerät;
Airbag-Kollisionssensor; Sicherheitsgurtkontaktschalter (Fahrerseite). |
| F41 | 5A | Scheinwerfersteuergerät; Kupplungspedalpositionsschalter (CPP);
Bremspedalpositionsschalter (BPP). |
| F42 | 5A | SRS-Steuergerät |
| F43 | 5A | Überspannungsschutzrelais 1 |
| F44 | 5A | Multifunktionslenkrad -Airbag-Gruppe;
Lenkrad; Digitales Multifunktionsdisplay – vorne / hinten |
| F45 | 7,5A | Multifunktionsschaltergruppe |
Relaisblock im Handschuhfach
Befindet sich hinter dem Sicherungskasten.
| Nr | Beschreibung |
|---|---|
| 1 | Relais 2 Klimakondensatorlüftermotor (bis 03/98) |
| 2 | Relais Scheinwerferwaschpumpe |
| 3 | – |
| 4 | Anlasserrelais |
| 5 | Sitzverstellrelais / Lenksäulenverstellrelais |
| 6 | Heizlüfterrelais |
| F75 | (50A) Klimakondensatorlüftermotor / Motorkühlerlüftermotor |
| F76 | (40A) Klimaautomatik / Heizlüfter |

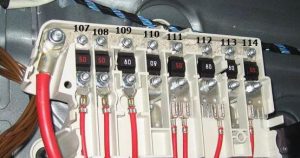

Block im Fußraum
Befindet sich auf dem Boden unter dem Teppich, auf der rechten Seite des Fahrzeugs.
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F107 | 50A | Relais der Sekundärlufteinspritzpumpe (AIR) |
| F108 | 50A | ABS-Steuergerät |
| F109 | 80A | Motorsteuerungsrelais (EC); Sicherungskasten – Motorraum (F4 und F5). |
| F110 | 80A | Sicherungskasten – Konsole 1 (F1-F12 und F22-F25) |
| F111 | 50A | Zündschlüssel |
| F112 | 80A | Scheinwerfer-Steuergerät |
| F113 | 80A | Sitzverstellrelais; Lenksäulenverstellrelais;
Sicherungskasten – Tabelle 1 (F27-F30); Sicherungskasten – Schalttafel 2 (F76); Scheinwerfer-Steuergerät; Sicherungskasten – Tabelle 1 (F13) – mit Lordosenstütze. |
| F114 | 50A | Zündschlüssel, Datenverbindungsschnittstelle (DLC) |
Sicherungskästen im Kofferraum
Sie befinden sich auf der rechten Seite, hinter der Abdeckung.
Sicherungskasten-Schema (Kasten 1)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| 1 | Überspannungsschutzrelais 1 | |
| 2 | Kraftstoffpumpenrelais | |
| 3 | Heckscheibenheizungsrelais | |
| 4 | Überspannungsschutzrelais 2 | |
| 5 | Tankklappenrelais | |
| F46 | – | – |
| F47 | 15A / 20A | Zusatzheizung |
| F48 | 5A | Spiegel mit integriertem Blendschutz; Alarmsystem im Fahrzeugbewegungssteuergerät;
Neigungssensor des Alarmsystems; Hupe des Alarmsystems. |
| F49 | 30A | Federungskompressorrelais |
| F50 | 7,5A | Federungssteuergerät (mit Luftfederung) |
| F51 | 30A | Zigarettenanzünder – hinten |
| F52 | 30A | Zigarettenanzünderrelais, vorderer Zigarettenanzünder |
| F53 | 5A | Antennensignalverstärker; Kofferraumdeckel-/Heckklappenbeleuchtung |
| F54 | 15A | Kraftstoffpumpenrelais |
| F55 | 20A | Scheibenwaschanlagenrelais / Heckscheibenwischer |
| F56 | 30A | Audioeinheit; Navigationssystem-Steuergerät;
Ausgangsverstärker der Audioeinheit; CD-Wechsler; Fahrzeugmonitor. |
| F57 | 10 A | Telefon |
| F58 | 10 A | Audioeinheit; Fahrzeugmonitor;
Navigationssystem; Telefon. |
| F59 | – | – |
| F60 | 15A | Federungssteuergerät; Multifunktionsschaltergruppe. |
| F61 | 25A | Schalter für beheizten Rücksitz, links; Schalter für beheizten Rücksitz, rechts. |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Heckscheibenheizungsrelais |
| F67 | – | – |
Zuordnung von Sicherungen und Relais (Feld 1, Typ 2)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| 1 | Relais für Hauptstartkreise | |
| 2 | Kraftstoffpumpenrelais | |
| 3 | Relais für beheizte Heckscheibe | |
| 4 | Relais für Hilfsstartkreise | |
| 5 | Relais für Standheizung | |
| F46 | 15A | Heizung / Standlüftung |
| F47 | 15A | Standheizung |
| F48 | 5A | Alarmsystem |
| F49 | 30A | Luftfederungssystem |
| F50 | 7,5A | Luftfederungssystem |
| F51 | – | – |
| F52 | 30A | Zigarettenanzünder |
| F53 | 7,5A | Zentralverriegelung |
| F54 | 15A | Kraftstoffpumpe |
| F55 | – | – |
| F56 | 30A | Audiosystem, Navigationssystem; Bordmonitor. |
| F57 | 10 A | Mobiltelefon |
| F58 | 10 A | Audioeinheit; Bordmonitor;
Navigationssystem; Telefon. |
| F59 | – | – |
| F60 | 15A | Federungseinstellungssteuerung |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Beheizte Heckscheibe |
| F67 | – | – |

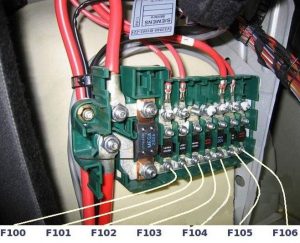

Sicherungskasten-Schema (Kasten 2)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F100 | 200A | Sicherungskasten – Basis (F107-F114) |
| F101 | 80A | Sicherungskasten – Lastbereich 1 (F46-F50, F66) |
| F102 | 80A | Sicherungskasten – Lastbereich 1 (F51-F55) |
| F103 | 50A | Anhängersteuergerät |
| F104 | 50A | Überlastschutzrelais 2 |
| F105 | 100A | Sicherungskasten – Schalttafel 2 (F75); Zusatzheizung. |
| F106 | 80A | Sicherungskasten – Lastbereich 1 (F56-F59) |
