BMW 7 E23 (1977-1987) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 7er (E23) 1977-1987, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 7 E23 (1977-1987) – Sicherungsplan
Baujahr: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Amarok ist Sicherung 4 im Sicherungskasten.

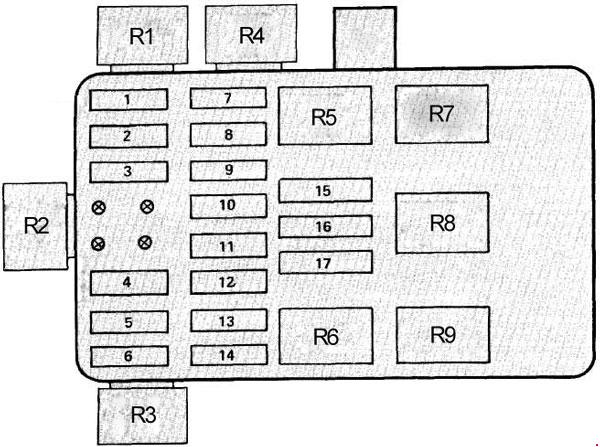

Sicherungskasten (bis 1982)
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 15 | Kraftstoffstrom / Kraftstoffdampfregelung Leerlaufdrehzahlregelung |
| 2 | 8 | Scheinwerfer (rechte Seite Abblendlicht) |
| 3 | 8 | Scheinwerfer (Abblendlicht links) |
| 4 | 25 | Zigarettenanzünder |
| 5 | 8 | Aktive Kontrolle Automatische Batterieladung Blinker Zentralverriegelung Handschuhfachbeleuchtung Motorhaubenheizung Türverriegelung mit Heizung Zündschlüsselwarnung / Sicherheitsgurtwarnung Innenbeleuchtung Lichter: Abbiege- / Gefahrenwarnung Bordcomputer Radio / Stromversorgung Antenne Kofferraumbeleuchtung |
| 6 | 8 | Aktive Kontrolle Warnblinkanlage / Rückfahrscheinwerfer Bremsbelagwarnung Tempomat Instrumentenbeleuchtung Blinker Leerlaufdrehzahleinstellung Innenbeleuchtung Elektrische Spiegel Fensterheber Sicherheitsgurtwarnung Tachometerwarnung |
| 7 | 8 | Scheinwerfer (Fernlicht links, rechts) |
| 8 | 8 | Scheinwerfer (Fernlicht links, rechts) |
| 9 | 8 | Aktive Kontrolle Instrumentenbeleuchtung Lichter: Vordere Park- / Hintere / Unter der Motorhaube Lichter: Hintere Markierungs- / Kennzeichenbeleuchtung |
| 10 | 8 | Lichter der aktiven Kontrolle : vordere Park- / hintere |
| 11 | 16 | Aktive Kontrolle Hupenkontrolle Lichter: Scheibenwischer / Waschanlage mit Abbiege- / Gefahrenwarnung |
| 12 | 8 | Radio mit aktiver Kontrolle / Bremslichter Antennenstromversorgung / Tempomatwarnungen |
| 13 | 25 | Heckscheibenentfeuchter / Schiebedach |
| 14 | 25 | Risikoheizung-Klimaanlage Zusatzpumpe Lüfter |
| 15 | 8 | Nebelscheinwerfer (rechts) |
| 16 | 8 | Nebelscheinwerfer (links) |
| 17 | 25 | Zusatzlüfter |
| Relais | ||
| R1 | Kraftstoffpumpenrelais | |
| R2 | Zusatzlüfterrelais (Geschwindigkeit 1) | |
| R3 | Scheinwerfersteuerungsrelais mit Abblendlicht | |
| R4 | Entlüftungsventilrelais | |
| R5 | Scheinwerferrelais mit Fernlicht | |
| R6 | Hupenrelais | |
| R7 | Scheinwerferrelais mit Abblendlicht | |
| R8 | Nebelscheinwerferrelais | |
| R9 | Entlüftungsrelais | |
| Ampere [A] | Geschützte Stromkreise | |
| Sicherungen der Zusatzlüfter (2) | 25 | Zusatzlüfter |
Unter der Linie, links vom Armaturenbrett
| Ampere [A] | Geschützte Stromkreise | |
| Elektrischer Fensterheberschalter | 25 | Elektrische Fensterheber |
| Ampere [A] | Geschützte Stromkreise | |
| Radio angeschlossen | 25 | Radio |

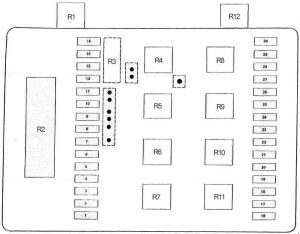

Sicherungskasten (ab 1982)
| Sicherung | Nennwert in Ampere [A] | Beschreibung |
| 1 | 15 | Scheinwerfer (Fernlicht links, Abblendlicht rechts) |
| 2 | 15 | Scheinwerfer (Fernlicht rechts, Abblendlicht links) |
| 3 | 15 | Zusatzlüfter 91 °C (196 °F) |
| 4 | 15 | Beleuchtung: Abbiege- / Gefahrenwarnung |
| 5 | 30 | Scheibenwischer / Waschanlage, Heizung der Scheibenwaschdüsen vorne |
| 6 | 7,5 | Aktive Kontrolle, Bremslichter / Tempomat / Kartenbeleuchtung |
| 7 | 15 | Hupe |
| 8 | – | – |
| 9 | 15 | Rückfahrscheinwerfer, Kraftstoffkontrolle (elektrische Motorausrüstung) |
| 10 | 7,5 | Aktive Kontrolle, Bordcomputer, Radio (Radiosicherung), Warnungen |
| 11 | 15 | Kraftstoffversorgung (Haupt- und Zusatzkraftstoffpumpe) |
| 12 | 7,5 | Aktive Kontrolle, Bordcomputer, Radio (Radiosicherung), Warnungen |
| 13 | 7,5 | Scheinwerfer (Abblendlicht links) |
| 14 | 7,5 | Scheinwerfer (Abblendlicht rechts) |
| 15 | – | – |
| 16 | 30 | Zusatzlüfter, Vakuumpumpe, Heizung / Klimaanlage |
| 17 | 15 | Heizung / Klimaanlage, Innenbeleuchtung, elektrische Spiegel, elektrische Fensterheber, Sicherheitsgurtwarnung, Bremslichter / Tempomat, Frontscheibenheizung |
| 18 | 30 | Zusatzlüfter 99 °C (210 °F) |
| 19 | 30 | Schiebedach, Sitzheizung |
| 20 | 30 | Entfeuchter |
| 21 | 7,5 | Aktive Kontrolle, automatische Batterieladung, Warnungen, Handschuhfachbeleuchtung, Innenbeleuchtung, Bordcomputer, Radio, Serviceintervallanzeige, Kofferraumbeleuchtung, Sicherheitsgurtwarnung, Speicher, Uhr |
| 22 | 7,5 | Aktive Kontrolle, Beleuchtung: vordere Park- / hintere |
| 23 | 7,5 | Aktive Check-Control, Heckentfeuchter, Beleuchtung: Parken vorne / hinten unter der Motorhaube, Beleuchtung: Blende / Armaturenbrett, Beleuchtung: hintere Markierungsleuchte, Beleuchtung: Abbiege- / Notfall, Motorleuchten, Tabelle |
| 24 | 15 | Beleuchtung: Abbiege- / Gefahrenwarnung, Türöffnungssignal |
| 25 | – | – |
| 26 | 30 | Elektrische Sitze, elektrische Fensterheber |
| 27 | 30 | Zentralverriegelung, beheizte Türverriegelung, Bordcomputer, Diebstahlwarnanlage |
| 28 | 30 | Zigarettenanzünder, Stromantenne (Radiosicherung) |
| 29 | 7,5 | Nebelscheinwerfer (linke Nebelscheinwerferseite) |
| 30 | 7,5 | Nebelscheinwerfer (rechte Nebelscheinwerferseite) |
| 32 | 30 | Zubehörsicherung (unbenutzt) |
| 33 | 30 | Zubehörsicherung (unbenutzt) |
| Relais | ||
| R1 | Kraftstoffpumpenrelais | |
| R2 | Wischersteuereinheit | |
| R3 | Scheinwerfersteuerungsrelais mit Abblendlicht | |
| R4 | Scheinwerferrelais mit Abblendlicht | |
| R5 | Scheinwerferrelais mit Fernlicht | |
| R6 | Hupenrelais | |
| R7 | Zusatzlüfterrelais (Geschwindigkeit 1) | |
| R8 | Nebelscheinwerferrelais | |
| R9 | Entlüftungsrelais (Heckentfeuchter, elektrisches Dach, Sitzheizung) | |
| R10 | Zusatzlüfterrelais (Geschwindigkeit 2) | |
| R11 | Entlüftungsrelais (Heizlüfter) | |
| R12 | Relais der Lambdasondenheizung | |
| Ampere [A] | Geschützte Stromkreise | |
| Fensterheberschalter | 25 | Fenstersteuerung |
Über den BMW 7 E23 (1977-1987)
Der BMW 7 E23, produziert von 1977 bis 1987, war das erste Modell der 7er-Reihe, das zum Synonym für Luxus und technische Raffinesse wurde. Dieses Modell war bekannt für seine elegante Karosserie und den komfortablen Innenraum, der eine Vielzahl innovativer Funktionen für Fahrer und Passagiere bot. Unter der Motorhaube konnten verschiedene Motoren gefunden werden, darunter Reihensechszylinder mit einem Hubraum von 2,5 bis 3,5 Litern, die außergewöhnliche Leistung und Zuverlässigkeit boten. Der BMW 7 E23 wurde entwickelt, um eine sanfte Fahrt und hervorragende Handhabung zu bieten, was ihn bei anspruchsvollen Kunden beliebt machte, die eine Kombination aus Luxus und sportlichem Charakter suchten.
Sicherungskastenplan BMW 7 E23
Diese Seite zeigt den Sicherungskastenplan für den BMW 7 E23, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum oder unter dem Armaturenbrett, was einen einfachen Zugang beim Austausch von Sicherungen ermöglicht. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, ihm die gebührende Aufmerksamkeit zu schenken.
