BMW 730, 735i, 735iL, 750iL (e32) (1991) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 7er (730, 735i, 735iL, 750iL – E32) von 1991, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 730, 735i, 735iL, 750iL (e32) 1991 – Sicherungskasten-Diagramm
Baujahr: 1991.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW E32 ist Sicherung 2 (Anschluss 6331) im Sicherungskasten.

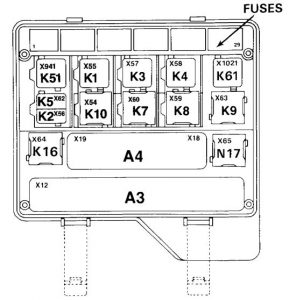

Vorderer Verteilerkasten
vorderer Verteilerkasten
| Position | Anschluss | Beschreibung |
| A3 | X12 | Lampenkontrolle, Modul |
| A4 | X18, X19 | Steuert die Steuereinheit |
| K1 | X55 | Relais Anlassermotor (automatisch) |
| K2 | X56 | Hupenrelais |
| K3 | X57 | Entlastungsrelais, KLR |
| K4 | X58 | Lüfterrelais |
| K5 | X62 | Waschpumpenrelais |
| K7 | X60 | Relais Überwachung Positionslichter |
| K8 | X59 | Relais Frontentfeuchter / Wasserpumpe |
| K9 | X63 | Entlastungsrelais, KL15 |
| K10 (ohne ASC) | X54 | Überspannungsschutz ABS |
| K16 | X64 | Relais Warnblinkanlage |
| K51 | X941 | Relais Warnblinkanlage |
| K61 | X1021 | Entlastungsrelais, KL61 |
| N17 | X64 | Aufprallsteuereinheit |
Sicherungen
| Sicherungsposition | Ampere [A] | Anschluss | Beschreibung |
| 1 | 15 | 1374 | Elektronische Drosselklappensteuerung |
| 1375 | Elektronische Drosselklappensteuerung | ||
| 2465 | Elektronische Getriebesteuerung (EGS / EML) | ||
| 3435 | Bremsbelagverschleißanzeige | ||
| 3450 | ABS | ||
| 3451 | Automatische Stabilitätskontrolle | ||
| 3452 | Automatische Stabilitäts- und Traktionskontrolle (ASC + T) | ||
| 6200 | Anzeigetafel / Kontrollkontrolle | ||
| 6301 | Lampenmonitor (LKM) | ||
| 6314 | Parklichter / Rücklichter / Markierungsleuchten / Unter der Motorhaube | ||
| 6325 | Bremslichter | ||
| 6571 | Tempomat (Tempomat) | ||
| 6572 | Tempomat (EML) | ||
| 2 | 7,5 | 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzsystem (ZKE) |
| 6300 | Details zum Lichtschalter | ||
| 6301 | Lampenmonitor (LKM) | ||
| 6312 | Warnblinkanlage einschalten | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss | ||
| 3 | 7,5 | 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzsystem (ZKE) |
| 6300 | Details zum Lichtschalter | ||
| 6301 | Lampenmonitor (LKM) | ||
| 6312 | Warnblinkanlage einschalten | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 4 | 7,5 | 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzsystem (ZKE) |
| 6300 | Details zum Lichtschalter | ||
| 6301 | Lampenmonitor (LKM) | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 6314 | Parklichter / Rücklichter / Markierungsleuchten / Unter der Motorhaube | ||
| 6320 | Kennzeichen- / Kofferraumbeleuchtung | ||
| 6330 | Innenbeleuchtung (2KE) | ||
| 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss | ||
| 5 | 10 | 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzsystem (ZKE) |
| 6300 | Details zum Lichtschalter | ||
| 6301 | Lampenmonitor (LKM) | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 6314 | Parklichter / Rücklichter / Markierungsleuchten / Unter der Motorhaube | ||
| 6320 | Kennzeichen- / Kofferraumbeleuchtung | ||
| 6330 | Innenbeleuchtung (2KE) | ||
| 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss | ||
| 6 | 15 | 6312 | Warnblinkanlage einschalten |
| 7 | 15 | 6301 | Lampenmonitor (LKM) |
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 8 | – | – | – |
| 9 | 15 | 6133 | Hupe |
| 6450 | Automatische Klimaregelung (IHKA) | ||
| 6454 | Zusatzlüfter | ||
| 6501 | Mobiltelefon (Normen) | ||
| 10 | 7,5 | 6301 | Lampenmonitor (LKM) |
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 11 | 7,5 | 6301 | Lampenmonitor (LKM) |
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 12 | 7,5 | 3715 | Elektronische Dämpferregelung (EDC) |
| 5116 | Elektrischer Spiegel | ||
| 5119 | Memory-Spiegel | ||
| 6200 | Anzeigetafel / Kontrollkontrolle | ||
| 6322 | Warnblinkanlage | ||
| 13 | 7,5 | 6301 | Lampenmonitor (LKM) |
| 6312 | Warnblinkanlage einschalten | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 14 | 7,5 | 6301 | Lampenmonitor (LKM) |
| 6312 | Warnblinkanlage einschalten | ||
| 6313 | Scheinwerfer / Nebelscheinwerfer | ||
| 15 | 7,5 | 6151 | Scheibenwischer (ZKE) |
| 6156 | Scheibenwischer (ZKE) | ||
| 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss | ||
| 6581 | Bordcomputer | ||
| 16 | 20 | 3231 | Lenksäule mit Memory |
| 5119 | Memory-Spiegel | ||
| 5201 | Memory-Sitze | ||
| 5202 | Lordosenstütze |
| 5203 | Sitzheizung | ||
| 17 | 7,5 | 1230 | Ladesystem |
| 1240 | Start | ||
| 1360 | Einspritzelektronik (DME 1.3) | ||
| 1361 | Einspritzelektronik (DME / EML 1.3) | ||
| 1367 | Einspritzelektronik (DME / EML 1.7) | ||
| 1374 | Elektronische Drosselklappensteuerung | ||
| 1375 | Elektronische Drosselklappensteuerung | ||
| 2460 | Elektronische Getriebesteuerung (EGS) | ||
| 2465 | Elektronische Getriebesteuerung (EGS / EML) | ||
| 3435 | Bremsbelagverschleißanzeige | ||
| 3450 | ABS | ||
| 3451 | Automatische Stabilitätskontrolle | ||
| 3452 | Automatische Stabilitäts- und Traktionskontrolle (ASC + T) | ||
| 5116 | Elektrischer Spiegel | ||
| 5119 | Spiegel mit Memory | ||
| 5120 | Türschlossheizung (ZKE) | ||
| 5133 | Elektrische Sitze | ||
| 5201 | Sitze mit Memory | ||
| 5410 | Schiebedach (ZKE) | ||
| 6100 | Zentrale Karosserieelektronik (ZKE) | ||
| 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzdüse (ZKE) | ||
| 6200 | Anzeigetafel / Kontrollkontrolle | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 6571 | Tempomat (Tempomat) | ||
| 6575 | Antivandalismus (DWA) | ||
| 6581 | Bordcomputer | ||
| 6610 | Innenraumüberwachung (IRS) | ||
| 18 | 15 | 3231 | Lenksäule mit Memory |
| 5119 | Spiegel mit Memory | ||
| 5201 | Türschlossheizung (ZKE) | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 6500 | Radio / CD-Player (Normen) | ||
| 6575 | Antivandalismus (DWA) | ||
| 19 | 30 | 6413 | Kofferraumbelüftung |
| 6450 | Automatische Klimaregelung (IHKA) | ||
| 20 | 7,5 | 1374 | Elektronische Drosselklappensteuerung |
| 1375 | Elektronische Drosselklappensteuerung | ||
| 3435 | Bremsbelagverschleißanzeige | ||
| 5126 | Zentralverriegelung (ZKE) | ||
| 5133 | Elektrische Sitze | ||
| 5410 | Schiebedach (ZKE) | ||
| 6200 | Anzeigetafel / Kontrollkontrolle | ||
| 6314 | Parklichter / Rücklichter / Markierungsleuchten / Unter der Motorhaube | ||
| 6322 | Warnleuchten | ||
| 6413 | Kofferraumbelüftung | ||
| 6450 | Automatische Klimaregelung (IHKA) | ||
| 6575 | Antivandalismus (DWA) | ||
| 6581 | Bordcomputer | ||
| 21 | 7,5 | 6300 | Details zum Lichtschalter |
| 6413 | Kofferraumbelüftung | ||
| 6420 | Heckscheibenentfeuchter / Antenne | ||
| 6450 | Automatische Klimaregelung (IHKA) | ||
| 22 | 30 | 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzdüse (ZKE) |
| 23 | 15 | 1361 | Einspritzelektronik (DME / EML 1.3) |
| 1357 | Einspritzelektronik (DME / EML 1.7) | ||
| 24 | 15 | 1367 | Einspritzelektronik (DME / EML 1.7) |
| 25 | 30 | 6454 | Zusatzlüfter |
| 26 | 30 | 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss |
| 27 | 30 | 5200 | Elektrische Sitze |
| 5203 | Sitzheizung | ||
| 28 | 15 | 1230 | Ladesystem |
| 1357 | Einspritzelektronik (DME / EML 1.7) | ||
| 3240 | Servolenkung (Servotronic) | ||
| 6169 | Heizungen für Scheibenwaschdüsen | ||
| 25 | 7,5 | 3451 | Automatische Stabilitätskontrolle |
| 5200 | Elektrische Sitze | ||
| 5203 | Sitzheizung | ||
| 5205 | Automatische Kopfstützen hinten | ||
| 6169 | Heizungen für Scheibenwaschdüsen | ||
| 6200 | Anzeigetafel / Kontrollkontrolle | ||
| 6450 | Automatische Klimaregelung (IHKA) | ||
| 6454 | Zusatzlüfter |
Sicherungskasten
| Nummer | Anschluss | Beschreibung |
| A1 | X253, X254, X255, X332 | Allgemeines Modul |
| A5 | X258, X259 | Relaismodul |
| A13 | X616 | Steuerung hintere Kopfstütze |
| K11 | X293 | Wischerrelais |
| K13 | X2922 | Relais Heckscheibenentfeuchter |
| K15 | X294 | Relais Schutz elektrische Versorgung |
| K27 | X631 | Relais Heizung / Position linker Rücksitz (mit elektrischen Rücksitzen) |
| K28 | X632 | Relais Heizung / Position rechter Rücksitz (mit elektrischen Rücksitzen) |
| K600 | X620 | Relais Heizung Rücksitze / Kopfstützen (ohne elektrische Rücksitze) |
| N13 | X262 | Infrarot-Schloss-Steuereinheit |
Sicherungen
| Sicherungsposition | Ampere [A] | Anschluss | Beschreibung |
| 30 | 7,5 | 5119 | Memory-Spiegel |
| 5120 | Türschlossheizung (ZKE) | ||
| 5126 | Zentralverriegelung (ZKE) | ||
| 5133 | Elektrische Fensterheber (ZKE) | ||
| 5201 | Sitz mit Memory | ||
| 5410 | Schiebedach (ZKE) | ||
| 6100 | Zentrales elektronisches Karosseriesystem (ZKE) | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 31 | 7,5 | 5126 | Elektrische Fensterheber (ZKE) |
| 5133 | Elektrische Fensterheber (ZKE) | ||
| 5410 | Schiebedach (ZKE) | ||
| 6575 | Antivandalismus (DWA) | ||
| 6610 | Infrarot-Blockierung (IRS) | ||
| 32 | 15 | – | – |
| 33 | 15 | 6200 | Blinkerset / Kontrollkontrolle |
| 6320 | Kennzeichen- / Kofferraumbeleuchtung | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 6331 | Handschuhfachbeleuchtung / Zigarettenanzünder / Aschenbecher / Ladeanschluss | ||
| 6575 | Antivandalismus (DWA) | ||
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | 30 | 5200 | Elektrische Sitze |
| 5203 | Sitzheizung | ||
| 5205 | Automatische Kopfstütze hinten | ||
| 41 | 30 | 6500 | Radio / CD-Player (Normen) |
| 6575 | Antivandalismus (DWA) | ||
| 42 | 30 | 5201 | Sitz mit Memory |
| 43 | 30 | 5200 | Elektrische Sitze |
| 44 | 30 | 5133 | Elektrische Fensterheber (ZKE) |
| 5201 | Sitz mit Memory | ||
| 5410 | Schiebedach (ZKE) | ||
| 6100 | Zentrales elektronisches Karosseriesystem (ZKE) | ||
| 6161 | Scheibenwischer (ZKE) | ||
| 6166 | Scheibenwaschdüse (ZKE) | ||
| 6167 | Scheinwerfer- / Nebelscheinwerfer-Spritzdüse (ZKE) | ||
| 6330 | Innenbeleuchtung (ZKE) | ||
| 45 | 30 | – | – |
| 46 | 30 | 6420 | Heckscheibenentfeuchter / Antenne |
| 47 | 30 | 6100 | Zentrales elektronisches Karosseriesystem (ZKE) |
| 48 | 15 | – | – |
| 49 | 10 | 6501 | Mobiltelefon (Normen) |
| 50 | 30 | – | – |
| 51 | 7,5 | – | – |
| 52 | – | – | – |
| 53 | – | – | – |
| 54 | – | – | – |

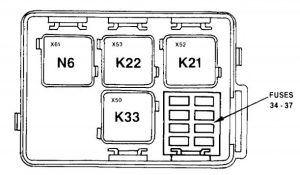

Sicherungskasten Zusatzrelais 1
Sicherungskasten Zusatzrelais 1
| Nummer | Anschluss | Beschreibung |
| K21 | X52 | Relais normale Geschwindigkeit |
| K22 | X53 | Relais schnell |
| K33 | X56 | Relais Motronic Klimaanlage |
| N6 | X61 | Modul Scheinwerfer / Nebelscheinwerfer vorne (SRA) |
Sicherungskasten Zusatzrelais 2
Sicherungskasten Zusatzrelais 2
| Nummer | Anschluss | Beschreibung |
| K210 | X6311 | Relais Kraftstoffpumpe I |
| K211 | X6321 | Relais Kraftstoffpumpe II |
| K212 | X6310 | Hauptrelais I |
| KK213 | X6320 | Hauptrelais II |
| – | X6001 | Anschluss (8 PIN) |
| – | X8575 | Anschluss (2 PIN) |
| – | X6400 | Verbindungssäule B + |
Über BMW 730, 735i, 735iL, 750iL (e32) (1991)
Die BMW 730, 735i, 735iL und 750iL von 1991 gehören zur E32-Serie, die für ihr luxuriöses Design und ihre fortschrittlichen Technologien für ihre Zeit bekannt ist. Diese Modelle sind mit verschiedenen Motoren ausgestattet, wobei der 730 einen Reihensechszylinder hat, während der 750iL von einem leistungsstarken V12-Motor angetrieben wird. Die Fahrzeuge dieser Serie zeichnen sich durch ihre komfortable Fahrt und eine hohe Ausstattung aus, die Elemente wie Lederpolsterung, elektronisch verstellbare Sitze und ein fortschrittliches Soundsystem umfasst. Die E32 gilt als eine der besten BMW-Serien, die eine Kombination aus Leistung, Komfort und Prestige bietet.
Sicherungskasten-Diagramm BMW 730, 735i, 735iL, 750iL (e32)
Diese Seite zeigt das Sicherungskasten-Diagramm für die Modelle BMW 730, 735i, 735iL und 750iL (e32). Der Sicherungskasten befindet sich normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett oder in der Nähe der Fahrertür. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Komponenten des Fahrzeugs, und daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
