Tesla Model S (2014) (europäische Version) – Sicherungskasten
Tesla Model S (2014) – Sicherungsplan (europäische Version)
Baujahr: 2014.

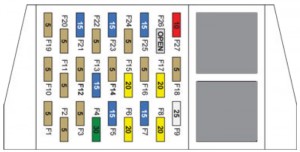

Sicherungskasten 1
| Sicherung | Amp [A] | Beschreibung |
| F1 | 5 | Zubehörsensor;
Radio; USB-Hub. |
| F2 | 5 | Scheinwerfer-Nivelliersystem
(nur Fahrzeuge mit eingeführter EU/China-Federung) |
| F3 | 5 | Komfortbeleuchtung;
Rückspiegel. |
| F4 | 30 | Externe Sitzheizung hinten
(Kühloption) |
| F5 | 15 | Sitzheizung (Fahrersitz) |
| F6 | 20 | Basis-Audioverstärker |
| F7 | 15 | Sitzheizung (Beifahrersitz vorne) |
| F8 | 20 | Hochwertiger Audioverstärker |
| F9 | 25 | Öffnbares Dach |
| F10 | 5 | Passive Sicherheitsgurte |
| F11 | 5 | Lenkradschalter |
| F12 | 5 | Fahrmodus- und Geschwindigkeitsabweichungssensor
(Stabilitäts-/Traktionskontrolle) |
| F13 | 15 | Scheibenwischerparken |
| F14 | 5 | Traktionsinverter |
| F15 | 20 | Elektrische Feststellbremse |
| F 16 | 5 | Parksensoren / Toter Winkel |
| F17 | 20 | Elektrische Feststellbremse |
| F18 | 5 | Nicht verwendet |
| F19 | 5 | HVAC-Sensor im Fahrzeug |
| F20 | 5 | Logik der Kabinenluftheizung |
| F21 | 15 | Batteriekühlmittelpumpe 1 |
| F22 | 5 | Eingangsaktuatoren |
| F23 | 15 | Kühlmittelpumpe im Traktionssystem |
| F24 | 5 | Klimaanlage in der Kabine |
| F25 | 15 | Batteriekühlmittelpumpe 2 |
| F26 | – | Nicht verwendet |
| F27 | 10 | Thermoregler |

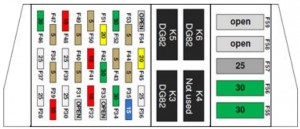

Sicherungskasten 2
| Nummer | Amp [A] | Beschreibung |
| F28 | 25 | Fensterhebermotor (hinten rechts) |
| F29 | 10 | Relaisleistung |
| F30 | 25 | Fensterhebermotor (vorne rechts) |
| F31 | – | Nicht verwendet |
| F32 | 10 | Türsteuerung (rechte Seite) |
| F33 | – | Nicht verwendet |
| F34 | 30 | Beheizte hintere Mittelsitze;
Lavalunetta / Scheibenwischer; Entnebelung (Kühloption). |
| F35 | 15 | 12V-Stromversorgung |
| F36 | 25 | Luftfederung |
| F37 | 25 | Fensterhebermotor (hinten links) |
| F38 | 5 | Fahrersitzspeicher |
| F39 | 25 | Fensterhebermotor (vorne links) |
| F40 | 5 | Hintere Türgriffe |
| F41 | 10 | Türsteuerung (linke Seite) |
| F42 | 30 | Elektrischer Ladeheber |
| F43 | 5 | Konstantleistungssensor;
Bremslichtschalter. |
| F44 | 5 | Ladegerät (Ladeanschluss) |
| F45 | 20 | Passiver Eingang (Hupe) |
| F46 | 30 | Karosseriesteuerung (Gruppe 2) |
| F47 | 5 | Beleuchtung des Fahrgastraums |
| F48 | 10 | Karosseriesteuerung (Gruppe 1) |
| F49 | 5 | Instrumententafel |
| F50 | 5 | Sirene;
Einbruch-/Neigungssensor (nur Europa). |
| F51 | 20 | Touchscreen |
| F52 | 30 | Beheizte Heckscheibe |
| F53 | 5 | Batteriemanagementsystem |
| F54 | – | Nicht verwendet |
| F55 | 30 | Elektrischer Sitz vorne links |
| F56 | 30 | Elektrischer Sitz vorne rechts |
| F57 | 25 | Kabinenlüfter |
| F58 | – | Nicht verwendet |
| F59 | – | Nicht verwendet |

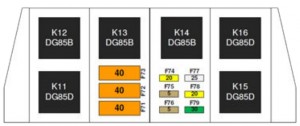

Sicherungskasten 3
| Sicherung | Amp [A] | Beschreibung |
| F71 | 40 | Kondensatorlüfter (links) |
| F72 | 40 | Kondensatorlüfter (rechts) |
| F73 | 40 | Vakuumpumpe |
| F74 | 20 | 12V-Stromschiene (Kabine) |
| F75 | 5 | Servolenkung |
| F76 | 5 | ABS |
| F77 | 25 | Stabilitätskontrolle |
| F78 | 20 | Scheinwerfer – Fern-/Abblendlicht |
| F79 | 30 | Beleuchtung – außen / innen |
Sicherungskasten 4
| Sicherung | Amp [A] | Beschreibung |
| F101 | 15 | Sitzheizung hinten links |
| F102 | 15 | Sitzheizung hinten rechts |
| F103 | 5 | Steuerung der Sitzheizung hinten Mitte |
| F104 | 15 | Sitzheizung hinten Mitte |
| F105 | 15 | Scheibenwischerheizung |
| F106 | – | Nicht verwendet |
Sicherungskasten 4 Wenn das Model S mit der Kühloption ausgestattet ist, befindet sich ein weiterer Sicherungskasten (4) unter der Verkleidung auf der Fahrerseite.
Über Tesla Model S (2014)
Das Tesla Model S aus dem Jahr 2014 ist ein luxuriöses Elektrofahrzeug, das sich durch ein elegantes Design und fortschrittliche Technologien auszeichnet. Dieses Modell bietet eine hervorragende Leistung mit verschiedenen Batterievarianten, die eine Reichweite von bis zu 426 Kilometern pro Ladung ermöglichen. Je nach Version kann das Model S in weniger als 5 Sekunden von 0 auf 100 km/h beschleunigen. Der Innenraum des Fahrzeugs ist mit einem großen Touchscreen ausgestattet, der als zentrales Bedienfeld für Navigation, Unterhaltung und andere Funktionen dient. Das Tesla Model S ist bekannt für seine Sicherheit und innovative Funktionen wie den Autopiloten, der teilautonomes Fahren ermöglicht.
Sicherungsplan Tesla Model S
Diese Seite zeigt den Sicherungsplan für das Tesla Model S aus dem Jahr 2014, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums. Die Pläne zeigen die Sicherungsnummern, ihren Amperewert und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der Stromkreise zu gewährleisten und vor Kurzschlüssen und Überlastungen zu schützen.
