BMW X5 G05 (2018-2021…) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW X5 (G05) 2018-2021…, erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW X5 G05 – Sicherungskastenbelegung
Baujahr: 2018, 2019, 2020, 2021.
Die Sicherungen des Zigarettenanzünders (Steckdose) im BMW X5 G05 sind die Sicherungen F46, F218, F273 im Sicherungskasten.
Sicherungsbelegung und Symbole
Die Sicherungskästen im BMW X5 G05 befinden sich im Laderaum und in der Kabine. Die Sicherungsnummern sind mit der Bedeutung der Sicherung verbunden.
Bedeutung der BMW Symbole prüfen (Link)
Amperewerte
- BDC
- Sicherungskasten vorne rechts
- Sicherungskasten vorne links
- Sicherungskasten hinten

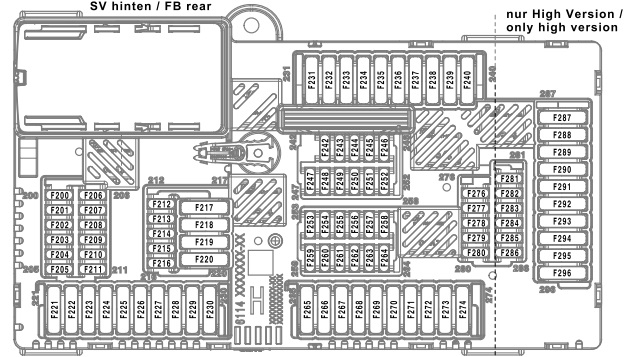

Sicherungskasten hinten
Sicherungskasten vorne links

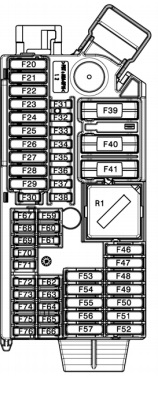

Sicherungskasten vorne rechts
Body Domain Controller
BDC
Bedeutung der BMW Sicherungssymbole
Die Liste wird regelmäßig aktualisiert. Wenn Sie Vorschläge haben, hinterlassen Sie einen Kommentar oder schreiben Sie eine E-Mail!
| Nummer | Symbol | Beschreibung |
| 1 |  |
ABS (Antiblockiersystem), DSC (Dynamische Stabilitätskontrolle) |
| 2 |  |
Lenksäulenfunktionssteuermodul |
| 3 |  |
Anhängerkupplungsmodul, Anhängerkupplung |
| 4 |  |
Head-Up Display (HUD) |
| 5 |  |
START-STOP-System |
| 6 |  |
Elektrische Spiegel |
| 7 |  |
Luftfederung |
| 8 |  |
Getriebe; DSC – Dynamische Stabilitätskontrolle;
SMG – Sequentielles manuelles Getriebe. |
| 9 |  |
Hauptscheinwerfer; Regensensor;
Lichtsensor; Elektronische Fahrhöhenregelung. |
| 10 |  |
Lichtmodul |
| 11 |  |
CD-Wechsler; Can Gateway Modul. |
| 12 |  |
Alarm |
| 13 |   |
Parksensoren / Home Link (Garagentoröffner) |
| 14 |  |
Elektrischer Lüfter |
| 15 |  |
Hupe |
| 16 |  |
Türmodul; Sanfte automatische Verriegelung. |
| 17 |  |
Elektrische Fensterheber |
| 18 |  |
Sitzheizung |
| 19 |  |
Sitzverstellung |
| 20 |  |
Sicherheitsgurte |
| 21 |  |
OBD |
| 22 |  |
Heizung; Standheizung.
Frontscheibenheizung. |
| 23 |  |
Tempomat |
| 24 |  |
Relais Heckscheibenwischer |
| 25 |  |
Heckscheibenheizung |
| 26 |  |
Scheibenwaschflüssigkeitsheizung |
| 27 |  |
Lüfter |
| 28 |  |
Innenbeleuchtung |
| 29 |  |
Instrumententafel; Kilometerzähler |
| 30 |   |
Klimaanlage |
| 31 | DDE | Digitale Diesel Elektronik (DDE) |
| 32 |  |
Kraftstoffpumpenrelais; Kraftstoffpumpensteuerung. |
| 33 |  |
DME – Digitale Motor Elektronik; Integriertes Spannungsmodul – IVM. |
| 34 |  |
BDC (Body Domain Controller) |
| 35 |  |
HiFi-Verstärker; TV-Tuner;
Videomodul. Radio (?). |
| 36 |  |
Reifendruckkontrolle RDV |
| 37 |  |
Frontwaschanlage |
| 38 |  |
Scheinwerferreinigungsanlage |
| 39 |  |
Schiebedach; Panoramaglas;
Verdeckmodul. |
| 40 |  |
Telefon |
| 41 |  |
Verdeckmodul; Cabrio-Relais. |
| 42 |  |
Zigarettenanzünder vorne und hinten; 12V-Steckdose;
Laderaumsteckdose (12V). |
| 43 |  |
Feststellbremse |
| 44 |  |
Kofferraumverriegelung (Heckklappe); Automatische Heckklappenverriegelung. |
| 45 |  |
Elektrische Sonnenrollos hinten (für BMW F60 M5) |
| 46 |  |
Dynamisches Übertragungssystem |
| 47 |  |
Allradantrieb |
| 48 |  |
START-STOP-SYSTEM |
| 49 |  |
Lenkassistent |
| 50 |  |
Hybridsystem |
| 51 |  |
Audiosystem |
| 52 |  |
Elektrochromatischer Rückspiegel |
| 53 |  |
Relais Luftfederkompressor |
Über BMW X5 G05 (2018-2021…)
Der BMW X5 G05, vorgestellt im Jahr 2018, ist ein luxuriöses SUV, das Eleganz mit Leistung verbindet. Dieses Modell ist bekannt für sein modernes Design, fortschrittliche technologische Funktionen und ein hohes Maß an Komfort. Der BMW X5 G05 bietet verschiedene Motoroptionen, darunter Benzin-, Diesel- und Hybridvarianten, die außergewöhnliche Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist mit den neuesten Technologien ausgestattet, wie digitalen Instrumententafeln und fortschrittlichen Fahrerassistenzsystemen, die eine komfortable und sichere Fahrt gewährleisten.
Sicherungskastenbelegung BMW X5 G05
Diese Seite zeigt die Sicherungskastenbelegung für den BMW X5 G05, die für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, zum Beispiel im Bereich des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs.
