Alfa Romeo 156 (2003-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Alfa Romeo 156 (2003-2006), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo 156 (2003-2006) – Sicherungsplan
Baujahr: 2003, 2004, 2005, 2006.

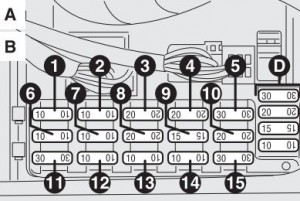

Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo 156 (2003-2006) ist die Sicherung 9 im Sicherungsrahmen.
Sicherungen und Relais im Hauptsicherungsrahmen
| Relais | Beschreibung |
| a | Relais Abblendlicht |
| b | Relais Schiebedach, Sitzheizung, Heckscheibenheizung, elektrische Sitzverstellung |
Sicherungen über dem Hauptsicherungsplan
Sicherungen und Relais, die vom Handschuhfach aus zugänglich sind
Sicherung und Relais im Motorraum
| Relais | Beschreibung |
| a | Relais Motorkühlerlüfter 2. Stufe (T.SPARK Versionen) |
| b | Relais Motorkühlerlüfter 1. Stufe |
| c | Relais Kraftstoffpumpe |
| d | Relais elektronische Einspritzung |
| e | Relais Klimakompressor |
| f | Relais zeitgesteuerter Variator (nur 1.6 T.SPARK) oder Relais Motorkühlerlüfter 2. Stufe (nur Versionen 2.5 V6 24 V, JTD und JTD 16 V Multijet) |
| g | Relais Kraftstoffölheizung (nur Dieselversionen) |
Für JTD 20v Multijet Versionen
Bei Dieselversionen ist je nach installierten Optionen eine zweite Halterung für die folgenden Sicherungen an der hinteren Schottwand des Motorraums befestigt.
| Relais | Beschreibung | ||
| a | MAXI-SICHERUNG | 30A | Relais Zusatzheizung Kabine zweite Stufe |
| b | MAXI-SICHERUNG | 30A | Relais Zusatzheizung Kabine erste Stufe |
Zusammenfassung der Sicherungstabelle
| Scheinwerfer | Sicherung | Ampere [A] | Position |
| Seitenlicht vorne links | 7 | 10 | Hauptsicherungskasten |
| Seitenlicht vorne rechts | 6 | 10 | Hauptsicherungskasten |
| Seitenlicht hinten links | 6 | 10 | Hauptsicherungskasten |
| Rücklicht rechts | 7 | 10 | Hauptsicherungskasten |
| Abblendlicht links / Xenon-Scheinwerfer (optional) | 8 | 20 | Hauptsicherungskasten |
| Abblendlicht rechts / Xenon-Scheinwerfer (optional) | 4 | 20 | Hauptsicherungskasten |
| Fernlicht links | 2 | 20 | Hauptsicherungskasten |
| Fernlicht rechts | 1 | 10 | Hauptsicherungskasten |
| Tempomat (optional) | 13 | 10 | Hauptsicherungskasten |
| Kennzeichenbeleuchtung links | 7 | 10 | Hauptsicherungskasten |
| Kennzeichenbeleuchtung rechts | 6 | 10 | Hauptsicherungskasten |
| Rückfahrscheinwerfer / Audiosystem | 13 | 10 | Hauptsicherungskasten |
| Nebelschlussleuchte links | 7 | 10 | Hauptsicherungskasten |
| Nebelschlussleuchte rechts | 6 | 10 | Hauptsicherungskasten |
| Blinker – Warnblinkanlage | 14 | 10 | Hauptsicherungskasten |
| Nebelscheinwerfer | 16 | 15 | Über dem Hauptsicherungskasten |
| Innenbeleuchtung und Handschuhfach | 12 – 13 | 10 | Hauptsicherungskasten |
| HI-FI BOSE System | 9 | 25 | Über dem Hauptsicherungskasten |
| Beschreibung | Sicherung | Ampere [A] | Position |
| Scheibenwischer vorne, Scheibenwaschanlage vorne / Heckscheibenwischer / Regensensor (optional) | 10 | 20 | 69 |
| Hupe | 11 | 20 | 69 |
| GSM Box für Connect / Navigator – elektronisches Warnsystem | 13 | 10 | 69 |
| Elektrische Fensterheber vorne | 5 | 30 | 69 |
| Elektrischer Fensterheber hinten links | 4 | 20 | 71 |
| Elektrischer Fensterheber hinten rechts | 5 | 20 | 71 |
| Türverriegelungssystem – Kofferraumbeleuchtung | 3 | 20 | 69 |
| Elektrische Kofferraumöffnung | 7 | 30 | 71 |
| Heckscheibenheizung | 15 | 30 | 69 |
| Einstellung der Außenspiegel | 13 | 10 | 69 |
| Außenspiegelentfrostung | 15 | 30 | 69 |
| Zigarettenanzünder / Geruchssensor | 9 | 15 | 69 |
| Scheinwerferwaschanlage | 1 | 20 | 72 |
| Scheinwerferregler | 4 | 10 | 69 |
| Messgerät | 12 | 10 | 69 |
| Fernlichtkontrollleuchte | 2 | 10 | 69 |
| Warnleuchte Heckscheibenheizung | 15 | 30 | 69 |
| Audiosystem / Diagnoseanschluss | 12 | 10 | 69 |
| Elektronisches Warnsystem | 12 | 10 | 69 |
| Zusätzlicher elektrischer Anschluss im Kofferraum (Sportwagon-Versionen) | 10 | 20 | 71 |
| Fernbedienung | 13 | 10 | 69 |
| Beleuchtungssteuerung / Bremslichter | 3 | 10 | 71 |
| Beleuchtung hinten, gesteuert durch Seitenlichter | 6 | 10 | 71 |
| Sitzheizung / Schiebedach / Elektrische Sitzverstellung | 8 | 30 | 71 |
| Airbagsystem | 2 (*) | 10 (*) | 71 |
| ABS-System | 9 | 60 | 68 |
| 11 (*) | 10 (*) | 71 | |
| Alfa Romeo CODE System | 13 | 7,5 | 71 |
| Klimaanlagensteuerung | 9 | 15 | 69 |
| Motorkühlerlüfter: | |||
| Erste Geschwindigkeit: | |||
| – T.SPARK und JTS Versionen | 6 | 50 | 68 |
| – Dieselversionen | 6 | 60 | 68 |
| – 2,5 V6 24 V Versionen. | 6 | 40 | 68 |
| Zweite Geschwindigkeit | |||
| – T.SPARK und JTS Versionen | 7 | 30 | 68 |
| – Dieselversionen | 7 | 40 | 68 |
| – 2,5 V6 24 V Versionen. | 7 | 40 | 68 |
| Kabinenlüfter (Benzinversionen) | 1 | 40 | 68 |
| Kabinenlüfter (Dieselversionen) | 4 | 40 | 68 |
| Elektronisches Zünd- und Einspritzsystem | 13 | 7,5 | 71 |
| 14 | 15 | 71 | |
| 15 | 15 | 71 | |
| 5 | 30 | 68 | |
| Glühkerzen und Widerstandsfilter für Heizöl (Dieselversionen) | 8 | 70 | 68 |
| Heizölheizung (JTD, JTD 16V Multijet Versionen) | H. | 25 | 74 |
| Dienste beim Start deaktiviert | 1 | 7,5 | 71 |
| Batterieversorgung Alfa Romeo CODE System / Einspritzung | 12 | 7,5 | 71 |
| (+15) Dienstleistungsversorgung über Schlüssel gesteuert (Zündschalter) | 2 | 30 | 68 |
| Allgemeine Dienstleistungsversorgung (Benzinversionen) | 4 | 80 | 68 |
| Allgemeine Dienstleistungsversorgung (Dieselversionen) | 1 | 80 | 68 |
| Allgemeine Dienstleistungsleistung | 3 | 70 | 68 |
| Zusatzheizung (nur Dieselmotorversion) | 10 | 70 | 68 |
| Ölpumpenversorgung (nur Selespeed-Versionen) | 10 | 30 | 68 |
| Selespeed Getriebe (Version 2.0 JTS) | 7 | 30 | 68 |
| 8 | 20 | 68 | |
| Automatikgetriebe (Version 2.5 V6 24 V) | 7 | 40 | 68 |
| 8 | 20 | 68 | |
