Alfa Romeo 159 (2005-2011) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Alfa Romeo 159 (2005-2011), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Alfa Romeo 159 (2005-2011) – Sicherungsschema
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo 159 (2005-2011) ist die Sicherung F44 im Sicherungskasten.

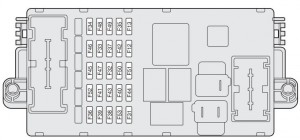

Sicherungskasten im Armaturenbrett
Sicherungskasten am Pluspol der Batterie
Sicherungskasten in der Nähe der Batterie
Sicherungskasten im Kofferraum (linke Seite)
Übersichtstabelle der Sicherungen
| Beschreibung | Nummer | Amp [A] | Position |
| Abblendlichtscheinwerfer rechts | F14 | 10 | Batterie |
| Abblendlichtscheinwerfer links | F15 | 10 | Batterie |
| Fernlichtscheinwerfer rechts | F12 | 15 | Armaturenbrett |
| Fernlichtscheinwerfer links | F13 | 15 | Armaturenbrett |
| Nebelscheinwerfer vorne | F30 | 15 | Batterie |
| Rückfahrlicht | F35 | 7,5 | Armaturenbrett |
| Dritte Bremsleuchte | F37 | 10 | Armaturenbrett |
| Innenbeleuchtung vorne / hinten | F39 | 10 | Armaturenbrett |
| Innenbeleuchtung vorne | F49 | 7,5 | Armaturenbrett |
| Blinker | F53 | 10 | Armaturenbrett |
| Warnblinkanlage | F53 | 10 | Armaturenbrett |
| Beschreibung | Nummer | Amp [A] | Position |
| Motorraum-Steuergerät | F70 (MEGA) | 150 | Batterie (+) |
| Steuergerät im Armaturenbrett | F71 | 70 | Batterie (+) |
| Kraftstoffheizung (Diesel). | F73 | 60 | Batterie (+) |
| Startsteuergerät | F01 (MAXI) | 70 | Batterie |
| Steuergerät im Armaturenbrett | F01 (MAXI) | 70 | Batterie |
| Lüfter der Klimaanlage | F02 (MAXI) | 40 | Batterie |
| Elektrische Lenkeinheit | F03 (MAXI) | 20 | Batterie |
| Bremsverteilerpunkte (Pumpe). | F04 (MAXI) | 40 | Batterie |
| Bremsverteilerpunkte (Magnetventil). | F05 (MAXI) | 40 | Batterie |
| Kühlerlüfter (niedrige Geschwindigkeit). | F06 (MAXI) | 40 | Batterie |
| Kühlerlüfter (hohe Geschwindigkeit). | F07 (MAXI) | 50 | Batterie |
| Scheinwerferwaschanlage | F09 | 20 | Batterie |
| Hupe | F10 | 15 | Batterie |
| Zusätzliche elektronische Dienste für die Einspritzung | F11 | 15 | Batterie |
| +INT für elektronisches Einspritzsystem | F 16 | 7,5 | Batterie |
| Grundlegende Dienste für elektronische Einspritzung | F17 | 10 | Batterie |
| Motorsteuerungsverteilerpunkte | F18 | 15 | Batterie |
| Kompressor der Klimaanlage | F19 | 7,5 | Batterie |
| Heckscheibenheizung | F20 | 20 | Batterie |
| Kraftstoffpumpenversorgung | F21 | 20 | Batterie |
| Zündspulen/Injektoren (Benzinversionen). | F22 | 15 | Batterie |
| Grundlegende Dienste für elektronische Einspritzung (Diesel) | F22 | 20 | Batterie |
| Stromversorgung Audiosystem; Navigationssystem Radio. | F23 | 15 | Batterie |
| Verteilerpunkte Body Computer; Relaisspule Scheibenwaschanlage | F31 | 7,5 | Armaturenbrett |
| Fahrertürverteilung; Beifahrertürverteilung;
Zündvorrichtung. |
F32 | 15 | Armaturenbrett |
| Elektrisches Fenster hinten links | F33 | 20 | Armaturenbrett |
| Rechtes hinteres Fenster | F34 | 20 | Armaturenbrett |
| Sensor/Messgerät für Kraftstoffstrom im Dieselfilter. | F35 | 7,5 | Armaturenbrett |
| Bremslichtschalter; Bedienfeld in der Mittelkonsole. | F35 | 7,5 | Armaturenbrett |
| Tempomat | F35 | 7,5 | Armaturenbrett |
| AQS-Sensor | F35 | 7,5 | Armaturenbrett |
| Kofferraumverteilerpunkte; Vordertürverteilerpunkte | F36 | 20 | Armaturenbrett |
| Armaturenbrettverteilerpunkte | F37 | 10 | Armaturenbrett |
| Scheinwerfersteuerung vorne; Stromversorgung Scheinwerfersteuerung
für Gas (Bixenon) |
F37 | 10 | Armaturenbrett |
| Aktivator zum Verriegeln/Entriegeln des Kofferraums. | F38 | 15 | Armaturenbrett |
| Am Stecker des EOBD-Diagnosesystems | F39 | 10 | Armaturenbrett |
| TPMS-Steuergerät | F39 | 10 | Armaturenbrett |
| Mobiltelefonprogrammierung | F39 | 10 | Armaturenbrett |
| Alarmanlagen-Steuergerät | F39 | 10 | Armaturenbrett |
| Klimaanlage | F39 | 10 | Armaturenbrett |
| Beheizte Heckscheibe | F40 | 30 | Armaturenbrett |
| Enteisung der Scheibenwaschdüsen vorne/hinten. | F41 | 7,5 | Armaturenbrett |
| Enteisung des beheizten Spiegels | F41 | 7,5 | Armaturenbrett |
| Stromversorgung des Bremsverteilerpunkts (ABS/VDC);
Lenkwinkelverteilerpunkt; Neigungssensor. |
F42 | 7,5 | Armaturenbrett |
| Scheibenwischer/Waschanlage vorne | F43 | 30 | Armaturenbrett |
| Zigarettenanzünder vorne in der Mittelkonsole | F44 | 10 | Armaturenbrett |
| Steuergerät Schiebedach | F45 | 20 | Armaturenbrett |
| Schiebedach | F46 | 20 | Armaturenbrett |
| Elektrisches Fenster vorne links | F47 | 20 | Armaturenbrett |
| Steuerung des rechten vorderen Fensters/Beifahrerplatzes. | F48 | 30 | Armaturenbrett |
| Radio-Navigationssystem | F49 | 7,5 | Armaturenbrett |
| Regensensor-Steuergerät | F49 | 7,5 | Armaturenbrett |
| Lenkverteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Schiebedach | F49 | 7,5 | Armaturenbrett |
| Bedienfeld | F49 | 7,5 | Armaturenbrett |
| Steuergerät für volumetrischen Alarm | F49 | 7,5 | Armaturenbrett |
| Parksensor-Verteilerpunkt | F49 | 7,5 | Armaturenbrett |
| Bedienfeld der Mittelkonsole | F49 | 7,5 | Armaturenbrett |
| Kontrollleuchte Vordersitz | F49 | 7,5 | Armaturenbrett |
| Dienste für die vorderen Fenster | F49 | 7,5 | Armaturenbrett |
| Mobiltelefonprogrammierung | F49 | 7,5 | Armaturenbrett |
| START / STOP-Taste | F49 | 7,5 | Armaturenbrett |
| Airbagsystem | F50 | 7,5 | Armaturenbrett |
| Steuergerät für Reifendrucküberwachungssystem. | F51 | 7,5 | Armaturenbrett |
| Voreinstellung Audiosystem | F51 | 7,5 | Armaturenbrett |
| Scheibenwischer/Waschanlage hinten | F52 | 15 | Armaturenbrett |
| Zigarettenanzünder hinten | F52 | 15 | Armaturenbrett |
| Armaturenbrettverteilerpunkt | F53 | 10 | Armaturenbrett |
| Audiosystemverstärker mit DSP-Prozessor. | F54 | 30 | Kofferraum |
| Steuerung der Vordersitzbewegung links. | F56 | 25 | Kofferraum |
| Sitzheizung Fahrersitz links | F57 | 7,5 | Kofferraum |
| Steuerung der Vordersitzbewegung rechts. | F60 | 25 | Kofferraum |
| Verstärker auf der Heckablage | F61 | 15 | Kofferraum |
| Sitzheizung Beifahrersitz vorne rechts. | F67 | 7,5 | Kofferraum |
| Frei | F58 | – | Kofferraum |
| Frei | F59 | – | Kofferraum |
| Frei | F62 | – | Kofferraum |
| Frei | F63 | – | Kofferraum |
| Frei | F64 | – | Kofferraum |
| Frei | F66 | – | Kofferraum |
| Frei | F68 | – | Kofferraum |
| Frei | F69 | – | Kofferraum |
| Frei | F77 | – | Kofferraum |
| Frei | F78 | – | Kofferraum |
| Frei | F79 | – | Kofferraum |
| Frei | F80 | – | Kofferraum |
Über Alfa Romeo 159 (2005-2011)
Der Alfa Romeo 159, produziert von 2005 bis 2011, ist eine elegante und sportliche Limousine, die sich durch italienisches Design und präzise Technologie auszeichnet. Dieses Modell wurde mit Fokus auf Leistung und Komfort entwickelt und bietet eine breite Palette von Motorvarianten. Zu den beliebtesten Motoren gehören Benzinversionen mit einem Hubraum von 1,8 bis 3,2 Litern und Dieselmotoren mit einem Hubraum von 1,9 bis 2,4 Litern. Der Alfa Romeo 159 ist bekannt für seine hervorragende Handhabung und Stabilität auf der Straße, was ihn zur idealen Wahl für diejenigen macht, die eine Kombination aus Stil und dynamischem Fahrerlebnis suchen.
Sicherungskasten-Schema Alfa Romeo 159
Diese Seite zeigt das Sicherungskasten-Schema für den Alfa Romeo 159, das für die korrekte Wartung und Diagnose der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer befindet sich im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Das richtige Verständnis und die Verwendung des Sicherungskasten-Schemas sind entscheidend für die Aufrechterhaltung der Sicherheit und Funktionalität Ihres Fahrzeugs.
