Alfa Romeo 146 (1994-2000) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Alfa Romeo 146 (1994-2000), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Alfa Romeo 146 (1994-2000) – Sicherungskastenbelegung

Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Die Sicherung des Zigarettenanzünders (Steckdose) im Alfa Romeo 146 (1994-2000) ist die Sicherung 6 im Sicherungskasten.

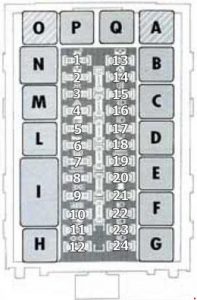

Sicherungskasten im Armaturenbrett (Typ 1)

Nummer	Ampere [A]	Beschreibung
1	7,5	1) Dim-Dip
	30	2) Sitzheizung
2	25	Elektrische Fensterheber vorne
3	7,5	1) Blinker; Elektrische Fensterheber vorne; Kompressorsteuerung; Motorlüfter-Timer; Kofferraumöffnungssteuerung.
	20	2) Uhr; Innenbeleuchtung Dach; Instrumententafel; Funkfernbedienung mit Türverriegelung; Radio; Funktelefon.
	20	3) Innenbeleuchtung Dach und Kofferraumbeleuchtung; Uhr; Radioempfänger; Kofferraumentriegelungstaste; Klimaanlagenkompressor.
4	10	Warnblinkanlage; Diebstahlsicherung.
5	20	Türverriegelungssystem
6	25	1) Hupe; Zigarettenanzünder; Bremslichter; Radio.
	20	2) Hupe
7	30	Beheizbare Heckscheibe; Warnleuchte beheizbare Heckscheibe; Spiegelenteisung.
8	15	1) Instrumententafel; Scheibenwaschpumpe vorne; Rückfahrlichtbeleuchtung; Airbag; Einstellung der Seitenspiegel; Uhr; Bedienfeld; Alfa Romeo Code System; AGR.
	15	2) Hebelversorgung; Instrumententafel; Bedienfeld; Kofferraumöffnung; Frontscheibe; Einstellung der Seitenspiegel; Airbag; Luftrezirkulation; Kompressorsteuerung; AGR (TD); ABS; Funktelefon; Zusatzheizungssteuergerät (JTD).
	15	3) Bremslichter; Zusätzliche Bremslichter; Rückfahrlichtbeleuchtung; Anhängerbremslicht; Heckscheibenwischer; Widerstände; Ladekontrollleuchte; Warnleuchte für niedrigen Öldruck; Kontrollleuchtenbeleuchtung.
9	10	1) Beleuchtung hintere Position rechts; Beleuchtung vordere Kennzeichenbeleuchtung links; Vorderes Seitenlicht links; Warnleuchte Seitenlicht; Instrumententafelbeleuchtung; Kontrollbeleuchtung.
	10	2) Vorderes Seitenlicht rechts und entsprechende Warnung; Hinteres Seitenlicht links; Beleuchtung vordere Kennzeichenbeleuchtung rechts; Seitenlicht Anhänger links; Instrumententafel; Beleuchtungssteuerung.
10	10	1) Uhr; Innenbeleuchtung; Instrumententafel; Funkfernbedienung für Türverriegelung.
	10	2) ABS-System
11	30	1) Sitzheizung
	7,5	2) Motorlüfter; CODE-Steuergerät; Steuergerät (JTD); Kompressorsteuergerät (TD).
	7,5	3) Alfa Romeo Code System (T.SPARK Motoren); Motorkühlerlüfter; Einspritzsystem.
12	30	1) Motorlüfter (Boxer)
	7,5	2) Türverriegelung und Alarmrelais; TELEPASS-Versorgung.
	7,5	3) Blinker
13	30	Elektrische Schiebedachfenster
14	25	Elektrische Heckfenster
15	7,5	1) Nebelschlussleuchte (Auto und Anhänger); Warnleuchte Nebelschlussleuchte.
16	15	Rechtes Fernlicht
17	15	Linkes Fernlicht; Warnleuchte Fernlicht.

18	20	Scheibenwischer vorne; Sitzheizung.
19	25	1) Heckscheibenwischer; Kompressorsteuergerät (TD); Kühlerlüfter (TD und T.SPARK); Sitzheizung.
	10	2) Zigarettenanzünder
	10	3) Handschuhfachbeleuchtung; Elektrische Fensterheber vorne; Elektrische Fensterheber hinten; Heckscheibenheizung; Einstellung der Seitenspiegel; Schiebedach; Klimaanlagenkompressor; Lastunterbrechung beim Starten.
20	10	1) Instrumententafelbeleuchtung, Kontrollbeleuchtung, hinteres Positionslicht links, vordere Kennzeichenbeleuchtung rechts, vorderes Positionslicht rechts, Warnleuchte Seitenlicht
	10	2) Zigarettenanzünder, vorderes Seitenlicht links, hinteres Seitenlicht rechts, vordere Kennzeichenbeleuchtung links, Seitenlicht rechter Anhänger, Nebelscheinwerfer und entsprechende Warnleuchten, elektrische Fensterheber vorne, elektrische Fensterheber hinten, Einstellung der Seitenspiegel, Radio
21	20	1) Heizung, Gebläse
	30	2) Heizung, Gebläse
22	20	Nebelscheinwerfer, Warnleuchte Nebelscheinwerfer
23	10	1) Rechtes Abblendlicht, Scheinwerfereinstellgerät
	10	2) Linkes Abblendlicht
24	10	1) Linkes Abblendlicht
	10	2) Rechtes Abblendlicht, Scheinwerfereinstellgerät
Relais
a	Schiebedachrelais
b	Nebelschlussleuchtensteuerung
c	1) Nebelschlussleuchtenrelais 2) Schiebedachrelais
d	Fernlichtrelais
e	Hauptstromrelais
f	Nebelscheinwerferrelais
g	Abblendlichtrelais
h	Heckscheibenheizungsrelais
i	Türverriegelungssteuergerät
j	Hupenrelais
M	Seitenlichtrelais
N	Intermittierender Betrieb der elektronischen Scheibenwischer vorne
O	–
P.	1) Relais zur Aktivierung von DIM-DIP 2) Motorkühlerlüfterrelais
Q	1) Motorkühlwasserlüfterrelais 2) Blinker-/Warnblinkanlagenrelais
1)… oder 2)… oder 3)…

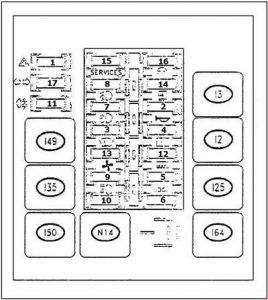

Sicherungskasten im Armaturenbrett (Typ 2)

Nummer	Ampere [A]	Beschreibung
1	10	Warnblinkanlage
2	20	Hupe, Zigarettenanzünder, Bremslichter, Radio
3	20	Scheibenwischer
4	20	Heckscheibenheizung
5	10	Instrumententafelbeleuchtung, Controller, Beleuchtung, hintere linke Lichter, rechte Leiste, vorderes rechtes Licht, Warnleuchte Seitenlicht
6	10	Rechtes hinteres Seitenlicht, linke Leiste ohne Leiste, linkes vorderes Seitenlicht
7	10	Rechtes Abblendlicht
8	10	Linkes Abblendlicht
9	10	Rechtes Fernlicht
10	10	Linkes Fernlicht, Warnleuchte Fernlicht
11	7,5	Nebelschlussleuchte, Warnleuchte Nebelschlussleuchte
12	30	Heckscheibenheizung, Warnleuchte Heckscheibenheizung

13	20	Heizung, Gebläse
14	25	Motorlüfter
15	10	Instrumententafel, Scheinwerferwaschanlage, Rückfahrlicht, Airbag, Uhr, Motorlüfter, ALFA ROMEO CODE
16	20	Uhr, Innenbeleuchtung, Instrumententafel, Türschlösser
17	7,5	Blinker, Kompressorsteuerung, Motorlüfteruhr, Schiebedachöffnungssteuerung
Relais
I2	Heckscheibenheizungsrelais
I3	Hupenrelais
I25	Nebelschlussleuchtenrelais
I35	Hauptstromrelais
I49	Abblendlichtrelais
I50	Fernlichtrelais
I64	Seitenlichtrelais
N14	Betriebsmodus der Scheibenwischer vorne

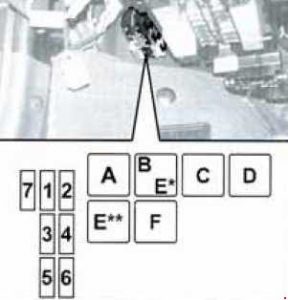

* – Position für T.SPARK Motoren
** – Position für 1.9 JTD Motor

Nummer	A	Beschreibung
1	10	Klimaanlagenkompressor
2	20	Scheinwerferwaschanlage
3	30	Elektrische Fensterheber und Türverriegelungssystem
4	10	Airbagsystem, Instrumententafel
5	7,5	Außenspiegelenteisung
6	20	Alarmanlage
7	7,5	Alfa Romeo Code System (T.SPARK Motoren)
Relais
a	Blinkeruhr
b	Relais für Heizungssteuerung des Heizöls (nur 1,9 JTO)
c	Relais für Scheinwerferwaschanlage (optional für Versionen/Märkte, wo zutreffend)
d	Relais für Beifahrerfensterheber
e	Relais für Außenspiegelenteisung (optional für Versionen/Märkte, wo zutreffend)
f	Relais für Heckklappenöffnung (optional für Versionen/Märkte, wo zutreffend)
