Audi A8 D2 (1994-2002) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A8 D2 (1994–2002), Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi A8 D2 (1994-2002) – Sicherungsplan
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A8 D2 (1994-2002) ist die Sicherung 13 im Sicherungskasten im Innenraum.

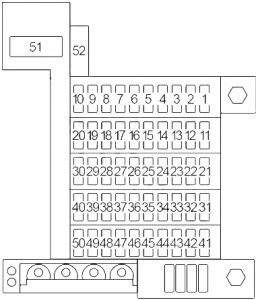

Sicherungskasten Innenraum
| Nummer |
Amp [A] |
Beschreibung |
| GRAU | ||
| 1 | 5 | Lampensteuergerät,
Positionslicht links, vorderes Begrenzungslicht links, Instrumententafelprozessor |
| 2 | 5 | Lampensteuergerät;
Positionslicht rechts; vorderes Begrenzungslicht rechts; Rückleuchten; Kennzeichenbeleuchtung; Instrumententafelprozessor. |
| 3 | 15 | ’97 -’03:
Rechter Scheinwerfer (Abblendlicht); Lampensteuergerät. |
| 10 | Rechter Scheinwerfer (Abblendlicht);
Lampensteuergerät. |
|
| 4 | 15 | ’97 -’03:
Linker Scheinwerfer (Abblendlicht); Scheinwerfereinstellsystem; Lampensteuergerät. |
| 10 | Linker Scheinwerfer (Abblendlicht);
Scheinwerfereinstellsystem; Lampensteuergerät. |
|
| 5 | 10 | Linker Scheinwerfer (Fernlicht);
Steuergerät für vordere/hintere Scheinwerfer Nebelscheinwerfer. |
| 6 | 10 | Rechter Scheinwerfer (Fernlicht);
Fernlichtkontrollleuchte. |
| 7 | 15 | Warnblinkschalter |
| 8 | 15 | Hupe |
| 9 | 10 | 00-03:
Datenanschluss. |
| 5 | ’98 -’99:
Datenanschluss; Relais für Wählhebellicht. |
|
| 5 | -’97:
Instrumententafel; Relais für Solarmodul-Trennung. |
|
| 10 | 25 | Scheibenwischerschalter
Frontscheibe; Intervallrelais Scheibenwischer Frontscheibe. |
| ROSA | ||
| 11 | 10 | Außenspiegel |
| 12 | 10 | 00-03:
Beheiztes Lenkrad; Lenkradsteuergerät. |
| 5 | Relais Getriebesperre | |
| 13 | 5 | Klimaanlagenkontrollleuchte;
Zigarettenanzünder; Nebelscheinwerferrelais; Handschuhfachbeleuchtung; Instrumententafel; Instrumententafelprozessor; Rückleuchten; Aschenbecherbeleuchtung; Beleuchtung hinterer Aschenbecher; Multifunktionsschalter für Getriebebereich; Beleuchtung Automatikgetriebe-Konsole; Kennzeichenbeleuchtung; Ablagefachbeleuchtung; Getränkehalter und Münzfach; Relais-Schutzdiode Wählhebellicht; Innenbeleuchtungssystem; Lichtschalter. |
| 14 | 5 | Relais Lüftersteuerung
Kühlmittel erste Geschwindigkeit; Relais Lüftersteuerung Kühlmittel zweite Geschwindigkeit; Relais Lüftersteuerung Kühlmittel dritte Geschwindigkeit; Luftqualitätssensor (’98 -’03). |
| 15 | 15 | Nebelscheinwerferschalter;
Schalter für hintere Nebelschlussleuchten; Steuergerät für Nebelscheinwerfer. |
| 16 | 30 | ’97 -’03:
Schalter für Heckscheibenentfeuchter; Spiegelentfeuchter; Klimaanlagenkontrollleuchte (’00 -’03). |
| 25 | Schalter für Heckscheibenentfeuchter;
Spiegelentfeuchter. |
|
| 17 | 5 | 00-03:
Lenkwinkelsensor |
| 10 | Ersatzbirne | |
| 18 | 10 | Warnblinkschalter |
| 19 | 10 | Bremslichtschalter;
Vakuumpumpenventil; Getriebesteuergerät. |
| 20 | 5 | Scheibenwaschdüsenheizung |
| GELB | ||
| 21 | 15 | Datenanschluss;
Instrumententafel; Glühlampensteuergerät; Lenkradsteuergerät; Radio; Motoren für Scheinwerfereinstellung; Steuergerät für Scheinwerfereinstellung; Steuergerät für Parkassistenz; Steuergerät für Reifendrucküberwachung; Airbag-Fehlerkontrollleuchte; ABS-Fehlerkontrollleuchte; Traktionsfehlerkontrollleuchte. |
| 22 | 5 | 00-01:
Telefon-Transceiver; Radio. |
| 10 | -’98:
Telefon-Transceiver. |
|
| 23 | 15 | -’01:
Zigarettenanzünder. |
| 24 | 10 | 00-03:
Klimaanlagenkontrollleuchte; Instrumententafelprozessor; Steuergerät für Parkassistenz; Relais für Solarmodul-Trennung; Lenkradsteuergerät; Steuergerät für Reifendrucküberwachung. |
| 5 | ’97 -’99:
Prozessor für Kombiinstrument. |
|
| 5 | A/C-Steuerung (Klimaanlage) | |
| 25 | 10 | 00-03:
Klimaanlagenkontrollleuchte. |
| 15 | -’99:
Klimaanlagenkontrollleuchte; Innenraumtemperatursensor; Instrumententafel; Relais für Solarmodul-Trennung; Lenkradsteuergerät. |
|
| 26 | 10 | ’97 -’03:
Multifunktionsschalter Getriebe; Elektromagnet Getriebesperre. |
| 5 | Multifunktionsschalter
Getriebe; Elektromagnet Getriebesperre; Tempomatsystem. |
|
| 27 | 15 | Kühlmittelpumpe;
Wärmeregelventile. |
| 28 | 10 | 00-03:
Relais Klimaanlagenkupplung. |
| 15 | -’97:
Kühlmittelpumpe, Zusatzheizung. |
|
| 29 | 5 | 00-03:
Lenkradsteuergerät. |
| 10 | -’99:
Lenkradsteuergerät. |
|
| 30 | – | – |
| BLAU | ||
| 31 | 20 | 00-03:
Kraftstoffpumpe. |
| 15 | -’99:
Kraftstoffpumpe. |
|
| 32 | 30 | 00-03:
Kraftstoffeinspritzdüsen; Zündspulen; Ventile Nr. 1 und 2 zur Nockenwellenverstellung (’01 -’03). |
| 20 | Beheizte Lambdasonden vor TWC;
Pumpe zur Leckerkennung EVAP-System. |
|
| 33 | 20 | Beheizte Lambdasonden vor TWC;
Pumpe zur Leckerkennung EVAP-System; Luftmassenmesser. |
| 34 | 15 | -’99:
Beheizte Lambdasonden nach TWC. |
| 35 | 5 | 00-03:
Navigationseinheit. |
| 5 | Zusatzheizung | |
| 36 | 10 | 00-03:
Navigationseinheit. |
| 15 | Zusatzheizung | |
| 37 | – | – |
| 38 | 5 | 00-03:
Ölstandstemperatursensor. |
| 39 | 25 | 00-03:
ABS-Steuergerät. |
| 5 | -’99:
ABS-Steuergerät. |
|
| 40 | 10 | ABS-Steuergerät;
Antischlupfschalter (mit FWD); Bremsentlüftungsventil; ARS / ESP-Schalter; Bremslichtschalter (Quattro). |
| BRAUN | ||
| 41 | 10 | Vordere Innenleuchte;
Hintere Leseleuchten; Zentralverriegelung; Alarmanlage; Steuergerät für Verzögerung Innenbeleuchtung; Zentralverriegelung SAFE; Warnleuchte; Vordere linke Leseleuchte; Innen- und Innenleuchtenrelais; Schalter für Kabinenüberwachung; Beleuchtung Zusatzspiegel; Elektrische Kofferraumöffnung; Elektrisches Heckrollo. |
| 42 | 10 | Steuergerät für rechtes und linkes Fenster;
Spiegelverstellschalter; Steuergerät für Spiegelfunktion einklappen; Speicherprogrammschalter; Schalter für hintere Kopfstützenverstellung; Schalter für beheizte Vordersitze; Schalter für beheizten Rücksitz; Schalter für Vordersitzspeicher. |
| 43 | 15 | ’00 -’03:
Kofferraumöffnungsschalter; Schminkspiegelleuchten rechts und links; Schalter für Schminkspiegelleuchten rechts und links; Relais für Einstiegs-/Fußraumbeleuchtung; Steuergerät für Sensoren Innenraumüberwachung; Schalter für Innenverriegelung Fahrerseite; Steuergerät für Spiegelmemory; Speicherprogrammschalter; Speicherprogrammschalter Beifahrersitz; Steuergerät für Ultraschallsensoren; Rechte Leseleuchte; Kartenbeleuchtung; Linke Leseleuchte; Innenbeleuchtung. |
| 10 | ’99:
Kofferraumöffnungsschalter; Schminkspiegelleuchten rechts und links; Relais für Einstiegs-/Fußraumbeleuchtung; Steuergerät für Sensoren Innenraumüberwachung; Schalter für Innenverriegelung Fahrerseite; Steuergerät für Spiegelmemory; Speicherprogrammschalter; Schalter für hintere Nebelschlussleuchten. |
|
| 44 | 10 | Zentralverriegelung;
Alarmanlage; Steuergerät für Verzögerung Innenbeleuchtung; Schalter für Heckscheibenrollo; Automatischer Regler Innenspiegel; Steuergerät für Garagentor; Relais für Innenbeleuchtung. |
| 45 | 15 | Zentralverriegelung;
Alarmanlage; Steuergerät für Verzögerung Innenbeleuchtung; Steuergerät für Sensoren Innenraumüberwachung; Schalter für Innenverriegelung Fahrerseite. |
| 46 | 20 | Steuergerät für Schiebedachantrieb |
| 47 | 15 | Fensterverriegelungsschalter;
Beheiztes Steuergerät für rechte und linke Türverriegelung; Zigarettenanzünder. |
| 48 | 10 | -’97:
Speicherprogrammschalter; Steuergerät für Spiegelmemory. |
| 49 | 20 | Steuergerät für Lenksäulen-/Fahrwerkshöhe;
Lenksäulenverstellschalter. |
| 50 | 20 | Schalter für beheizten Vordersitz;
Steuergerät für Heckscheibenrollo. |
| 51 | 60 | -’00:
Kühlgebläse. |
| 50 | ??? | |
| 52 | 60 | 01-03:
Kühlgebläse. |
Relaisfeld Innenraum Nr. 1
| Nummer |
Relais |
| R1 |
00-03: Hupe (J4) |
|
-’99: Lastabsenkung (J59) |
|
| R2 |
00-03: Lastabsenkung (J59) |
|
-’99: Hupe (J4) |
|
| R3 |
-’99: Scheinwerfer-Wischersystem (J39) |
| R4 |
00-03: Kraftstoffpumpe (J17) |
|
-’99: Verriegelung (J207) |
|
|
-’99: Anlasser-Sperre und Rückfahrlicht (J226) |
|
| R5 |
-’99: Wischer/automatische Spritzdüse (J31) |
| R6 |
-’99: Kraftstoffpumpe (J17) |

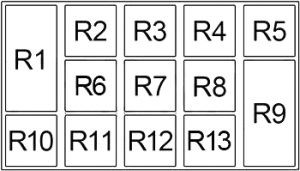

Relaisfeld Innenraum Nr. 2
| Nummer |
Relais |
| R1 | Spiegel anklappen (J351) |
| R2 | Klimaanlagenkupplung (J44) |
| R3 | Solarmodul-Trennung (J309) |
| Wählhebellicht (J307) | |
|
Hintergrundbeleuchtungsdiode Wählhebel (J443) |
|
| R4 | Servotronic-Steuergerät (J236) |
| R5 | Innen- und Karten-/Leseleuchte (J91) |
| Steuergerät für Verriegelung
Wählhebel (J221) |
|
| R6 |
Wischer-/Spritzsystem Intermittierend (J31) |
| Nebelscheinwerfer (J5) |
| R7 | (R7 + R12):
Steuergerät für vordere/hintere Scheinwerfer Nebelscheinwerfer (J512) |
| Tagfahrlichtschaltung (J89) | |
| Anzeigesperre (J89) | |
| R8 | Zusatzheizung (J8) |
| R9 | Glühlampenüberwachungsgerät (J123) |
| R10 | Einstiegs- und Fußraumbeleuchtung (J348) |
| R11 |
Wischer-/Spritzdüse Intermittierend (J31) |
| Solarmodul-Isolation (J309) | |
| R12 |
(R7 + R12): Steuergerät für vordere/hintere Scheinwerfer Nebelscheinwerfer (J512) |
| Frischluftgebläse (J13) | |
| R13 |
Automatisches Schließen Schiebedach (J356) |
Relaisfeld Innenraum Nr. 3
| Nr. |
Amp [A] |
Beschreibung |
| 3 | 40 | Gebläsemotoren |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| Stromkreisunterbrecher | ||
| 1 | 30 | Elektrischer Stuhl
(Nr. 2) |
| 2 | 30 | Elektrischer Stuhl
(Speicher) (Nr. 1) |
| Relais | ||
| R1 | Startverriegelung (J207) | |
| Einstiegs- und
Fußraumbeleuchtung (J348) |
||
| R2 | – | |
| R3 | Tagfahrlicht (J90) | |
| R4 | Fernlicht (Litronic) (J336) | |

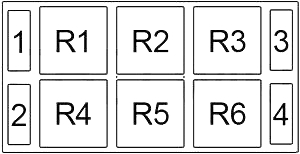

Relaisfeld Innenraum Nr. 4
| Nummer |
Amp [A] |
Beschreibung |
| 3 | – | – |
| 4 | – | – |
| Stromkreisunterbrecher | ||
| 1 | 30 | Fensterheber (hinten) |
| 2 | 30 | Fensterheber (vorne) |
| Relais | ||
| R1 | Kontrollleuchte (J2) | |
| Blinker (J1) | ||
| R2 | (R2 + R5)
Multifunktionslenkrad (J453) |
|
| Steuerung Kühlmittelgebläse
zweite Geschwindigkeit (J101) |
||
| (R2 + R5) Elektrische Fensterheber und
Schiebedach (J139) |
||
| R3 | ABS-Pumpe (J105) | |
| Hupe (J4) | ||
| Lüftersteuerung Kühlmittel
zweite Geschwindigkeit (J101) |
||
| R4 | Automatische Fensterverriegelung (J261) | |
| R5 | (R2 + R5)
Multifunktionslenkrad (J453) |
|
| Relaissteuerung
Kühlerlüfter (erste Geschwindigkeit) (J26) |
||
| (R2 + R5) Elektrische Fensterheber und
Schiebedach (J139) |
||
| R6 | ABS-Magnetventil (J106) | |
| Lastreduzierung (J59) | ||
| Relaissteuerung
Kühlerlüfter (erste Geschwindigkeit) (J26) |
||
Sicherungskasten Motorraum
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 15 | Getriebesteuergerät |
| 2 | 15 | Entlüftungsregelventil
EVAP-Tank; Ansaugwechselventil; Kraftstoffeinspritzsteuerungsventil und Lecksuchpumpe EVAP-System. |
| 15 | ECM und Kraftstoffeinspritzdüsen | |
| 3 | 15 | ECM und Kraftstoffeinspritzdüsen |
| 20 | Spülregelventil
EVAP-Systemtank; Ansaugkrümmer-Regelventil Nr. 1; Ansaugkrümmer-Regelventil Nr. 2; Kraftstoffeinspritzluft-Regelventil; Lecksuchpumpe des EVAP-Systems; Sekundärlufteinspritzung; Elektrohydraulische Motorlager; MAF-Sensor; Nockenwellen-Regelventile; (Steuerungen). |
|
| 4 | 20 | ECM-Klemme und Zündspule Nr. 15 |
| 5 | ECM | |
| 5 | 15 | Getriebesteuergerät |
| Relais | ||
| R1 | Wegfahrsperre (J341) | |
| R2 | Motorsteuergerät (J271) | |
| Sekundärlufteinspritzpumpe (J299) | ||
Über den Audi A8 D2 (1994-2002)
Der Audi A8 D2, produziert von 1994 bis 2002, ist eine Luxuslimousine, die zu einem Symbol für Prestige und Innovation wurde. Dieses Modell war das erste Fahrzeug der Marke Audi, das eine Aluminiumkarosserie verwendete, was zu einer Gewichtsreduzierung und verbesserten Fahreigenschaften beitrug. Der Audi A8 D2 bot eine breite Palette von Motoren, darunter Benzin-V6, V8 und sogar W12, die eine außergewöhnliche Leistung und Laufruhe gewährleisteten. Der Innenraum war mit modernsten Technologien und luxuriösen Materialien ausgestattet, was ihn zur idealen Wahl für anspruchsvolle Kunden machte, die eine Kombination aus Komfort und Leistung suchten.
Sicherungskasten-Diagramm Audi A8 D2
Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Audi A8 D2, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und unter dem Armaturenbrett. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, und daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
