Audi A6 C4 (1994-1997) – Sicherungskasten
Audi A6 C4 (1994-1997) – Sicherungsplan
Baujahr: 1994, 1995, 1996, 1996, 1997.
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A6 C4 (1994-1997) ist die Sicherung F8 im Sicherungskasten.

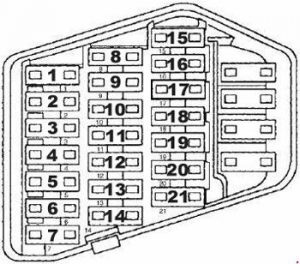

Sicherungskasten Armaturenbrett
| Nr. |
Beschreibung | Ampere [A] |
| 1 | Scheinwerfer;
Rechtes Armaturenbrett. |
10 |
| 2 | Scheinwerfer;
Linkes Armaturenbrett. |
10 |
| 3 | Rechter Scheinwerfer | 10 |
| 4 | Linker Scheinwerfer | 10 |
| 5 | Rechtes Standlicht;
Rechtes Rücklicht; Rechtes Bremslicht. |
5 |
| 6 | Linkes Standlicht;
Linkes Rücklicht; Linkes Bremslicht. |
5 |
| 7 | Standlicht Motorraum;
Standlicht Handschuhfach; Standlicht Kennzeichen. |
10 |
| 8 | Kofferraum;
Fußraumbeleuchtung. |
15 |
| 9 | Bremslichtschalter;
Bremslicht. |
10 |
| 10 |
Warnblinkschalter;
Zentralverriegelung; Alarmanlage; Steuermodul Innenbeleuchtungsverzögerung. |
15 |
| 11 |
Frischluftgebläse |
30 |
| 12 | Heckscheibe;
Spiegelheizung. |
30 |
| 13 | Frontscheibenwischermotor;
Heizungen; Blinker. |
25 |
| 14 | Sicherheitsgurt-Kontrollleuchte;
Lampensteuergerät – hinten. |
15 |
| 15 | Armaturenbrett;
Spiegelverstellschalter |
5 |
| 16 |
Kontrollleuchte Nebelschlussleuchten |
15 |
| 17 | Kraftstoffpumpe | 15 |
| 18 |
Heckscheibenwischermotor (Avant)
|
15 |
| 19 | Doppelhornrelais;
Datenanschluss. |
25 |
| 20 |
Tempomatschalter
|
5 |
| 21 | ABS | 15 |
| Nr. |
Beschreibung |
| 1 |
Kühlgebläse-Nachlaufrelais bei ausgeschaltetem Motor
|
| 2 |
Kühlmittel-FC-Relais
(Lüftersteuerung)
|
| 3 |
Relais Nebelscheinwerfer vorne
|
| 4 |
Relais intensive Scheibenwaschpumpe
|
| 5 |
Nicht belegt
|
| 6 |
Relais intensive Scheibenwaschpumpe
|
| 7 |
Tagfahrlichtrelais (Schalter-Ein), J90 (nur Kanada)
|
| 8 |
Relais Wählhebellichter J307
|
| 9 |
Relais A/C-Kupplung, J44
|
| 10 |
A/C-Kupplungssteuermodul, J153
|
| 11 |
Relais Heckscheibe/
Waschanlage, J31
|
| 12 |
Nicht belegt
|
| 13 |
Lautsprecher-Leistungsrelais, J225
|
| 14 |
Lampensteuergerät, hinten, J124
|
| 15 |
Lampensteuergerät, hinten, J124
|
| 16 |
Alarmsignal-Steuermodul, J31
|
| 17 |
Klimaanlagenrelais, J32
|
| Schalter | |
| A1 |
Automatischer Fensterschalter (S99)
|
| A2 |
Zentraler Motorschalter (S85)
|
| A3 |
Elektrischer Fensterschalter (S43)
|
| A4 |
Radioschalter (S84)
|
| A5 |
Sitzheizungsschalter (S79)
|
| B1 |
Regler Memory-Sitzschalter (S44)
|
| B2 |
Power Seat Schalter (S80)
|
| B3 |
Hauptschalter Türelementverriegelung (S86).
|
| B4 |
Nicht belegt
|
| B5 |
Schiebedachschalter (S83)
|
| Nr. | Beschreibung |
| 1 |
Fenstersteuermodul, J139
|
| 2 |
Fenstersteuermodul, J139
|
| 3 |
Automatisches Fenster-Schließrelais, J261.
|
| 4 |
ABS-Relais, J156
|
| 5 | Getriebesperr-Steuermodul, J221 |
| 6 |
Automatisches Getriebe-Relais, J60.
|
| 7 |
Elektronisches Dämpfersteuermodul, S31.
|
| 8 |
Kühlgebläsesicherung, S42
|
| Nr. | Beschreibung |
| 1 |
Nicht belegt
|
| 2 |
Airbag – rechte Seite, J312
|
| 3 | Nicht belegt |
| 4 | Nicht belegt |
| 5 |
Wasserpumpen-Umschalteinheit;
Lüfterrelais Stufe 1.
|
| 6 | Nicht belegt |
| 7 |
Lambdasondenheizung
|
| 8 |
Luftpumpe im Abgaskrümmer.
|
Zentralelektronikplatte mit Relaisunterstützung
| Nr. | Beschreibung |
| 1 |
Lastabsenkungsrelais, J59
|
| 2 |
Doppelhornrelais, J4
|
| 3 |
Scheinwerferwaschanlagenrelais, J39
|
| 4 | Warnblinkrelais
(Schaltgetriebe), J219; PNP-Relais (Park-/Neutral-Relais) (Automatikgetriebe), J226. |
| 5 |
Kompressor unterbrochene Waschanlage;
Waschanlage, J31.
|
| 6 |
FP-Relais (Kraftstoffpumpe), J17
|
Über Audi A6 C4 (1994-1997)
Der Audi A6 C4, produziert von 1994 bis 1997, ist bekannt für seine robuste Bauweise und zuverlässige Leistung. Dieses Modell gehört zu den ersten Generationen des Audi A6 und zeichnet sich durch sein elegantes Design und den komfortablen Innenraum aus. Der Audi A6 C4 bot verschiedene Motorisierungen an, darunter Benzin- und Dieselmotoren, die von 1,8-Liter- bis zu 2,8-Liter-Varianten reichten. Das Fahrzeug wird für seine Fahrstabilität und Sicherheitsmerkmale geschätzt, was es zu einer beliebten Wahl unter Fahrern macht, die ein zuverlässiges und komfortables Auto für lange Fahrten suchen.
Sicherungskastenplan Audi A6 C4
Diese Seite zeigt den Sicherungskastenplan für den Audi A6 C4, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
