Audi Q7 4M (2016-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi Q7 4M (2016–2022), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Audi Q7 4M (2016-2020) – Sicherungsplan
Baujahr: 2016, 2017, 2018, 2019, 2020.
Sicherungsposition
Fahrgastraum
Im Innenraum befinden sich zwei Sicherungskästen:

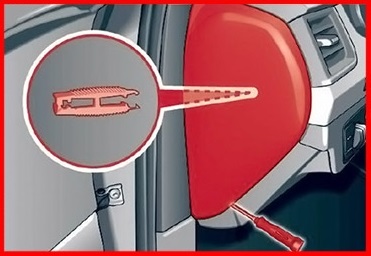

Der erste befindet sich auf der linken Seite des Armaturenbretts.

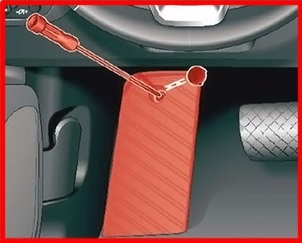

Der zweite befindet sich im Fußraum des Fahrers bei Linkslenkern oder unter einer Abdeckung im Fußraum des Beifahrers bei Rechtslenkern.
Kofferraum

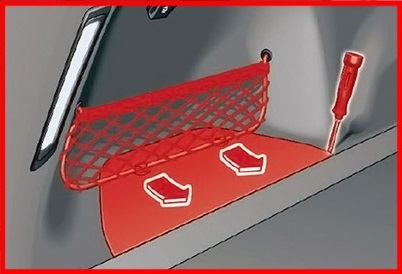

Befindet sich hinter der Bodenplatte auf der linken Seite des hinteren Bereichs.
Sicherungsplan
2016, 2017, 2018 und 2019
Sicherungskasten Armaturenbrett

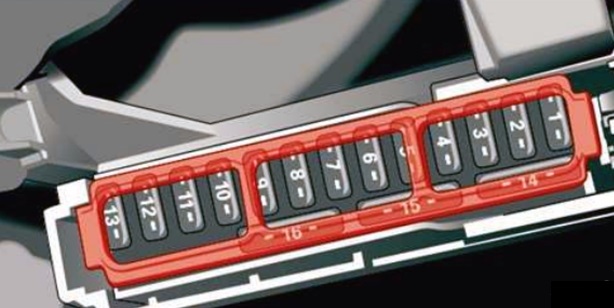

Sicherungsbelegung auf der linken Seite des Armaturenbretts (2016-2019)
| Nr | Beschreibung |
|---|---|
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Music Interface;
USB-Ladeanschluss. |
| 6 | Vordere Klimaanlagensteuerung |
| 7 | Lenksäulenverriegelung |
| 8 | Infotainment-System-Display |
| 9 | Instrumententafel |
| 10 | Infotainment-Einheit |
| 11 | 2016-2018:
Lichtschalter; 2019: Lichtschalter; Bedienfeld. |
| 12 | Lenksäulenelektronik |
| 14 | Infotainment-System |
| 15 | Assistierte Lenksäulenverstellung |
| 16 | Lenkradheizung |
Sicherungskasten Fußraum
Linkslenker
Rechtslenker

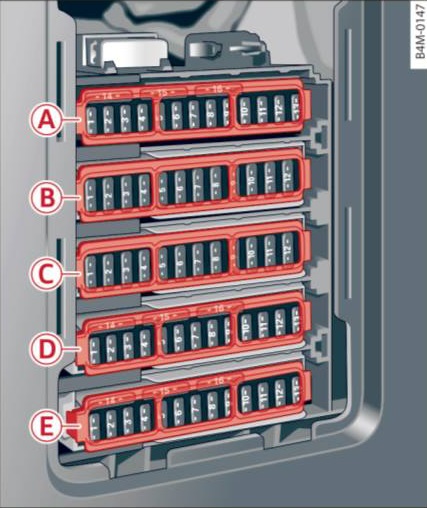

Sicherungsbelegung im Fußraum des Fahrers/Beifahrers (2016-2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (braun) | |
| A2 | Luftmassenmesser;
Nockenwellenverstellung; Ladeluftkühlerpumpe. |
| A3 | 2016-2018:
Abgasventile; Kraftstoffeinspritzdüsen; Kühleröffnung; 2019: Kraftstoffeinspritzdüsen; Kurbelgehäuseheizung. |
| A4 | 2016-2018:
Vakuumpumpe; Warmwasserpumpe; Partikelsensor; Biodieselsensor; 2019: Vakuumpumpe; Warmwasserpumpe; Abgasventile; Ozonsensor. |
| A5 | Bremslichtsensor |
| A6 | Motorventile;
Nockenwellenverstellung. |
| A7 | 2016-2018:
Beheizte Lambdasonde; Luftmassenmesser; 2019: Beheizte Lambdasonden. |
| A8 | 2016-2018:
Wasserpumpe; Hochdruckpumpe; Hochdruckregelventil; 2019: Wasserpumpe. |
| A9 | Warmwasserpumpe |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Kupplungspedalpositionssensor |
| A12 | Motorventile |
| A13 | Kühlerlüfter |
| A14 | Kraftstoffeinspritzdüsen |
| A15 | 2016-2018:
Zündspulen; 2019: Zündspulen; Beheizte Lambdasonden. |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B2 | Motorventile |
| B5 | Motorlagerung |
| B6 | 2016-2018:
Nicht verwendet; 2019: Verbindungswarnsystem |
| B7 | Instrumententafel |
| B8 | Klimaanlage (Gebläse) |
| B10 | 2016-2018:
Nicht verwendet; 2019: Dynamische Steuerung. |
| Sicherungskasten C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panoramaglasdach |
| C5 | Linkes Vordertürmodul |
| C6 | Steckdosen |
| Nr | Beschreibung |
|---|---|
| C7 | Rechtes Hintertürmodul |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage Frontscheibe;
Scheinwerferwaschanlage. |
| C11 | Linkes Hintertürmodul |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung;
Sitzheizung; Rückspiegel; Klimaanlage; Hintere Klimaanlagensteuerung. |
| D2 | Türen;
Klimaregelungssystem. |
| D3 | 2016-2018:
Soundaktuator; Abgassound-Einstellung; 2019: Nicht verwendet |
| D4 | Getriebeheizungsventil |
| D5 | Motorstart |
| D8 | Nachtsichtassistent;
HomeLink (Garagentoröffner). |
| D9 | Adaptiver Tempomat |
| D11 | Kamera |
| D12 | Matrix-LED-Scheinwerfer und rechter LED-Scheinwerfer |
| D13 | Matrix-LED-Scheinwerfer und linker LED-Scheinwerfer |
| D14 | Heckscheibenwischer |
| D16 | 2016-2018:
Nicht verwendet; 2019: Vorbereitung für Rear Seat Entertainment |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuergerät |
| E3 | Lordosenstütze |
| E 4 | Wählmechanismus Automatikgetriebe |
| E5 | Hupe |
| E6 | Elektromechanische Parkbremse |
| E7 | Torsteuergerät |
| E8 | Innenraumbeleuchtung Dachhimmel |
| E10 | Airbag-Steuergerät |
| E11 | Elektronische Stabilitätskontrolle (ESC) |
| E12 | Diagnosestecker;
Licht- und Regensensor. |
| E13 | Klimaregelungssystem |
| E14 | Rechtes Vordertürmodul |
| E15 | Klimakompressor |
Sicherungskasten Kofferraum

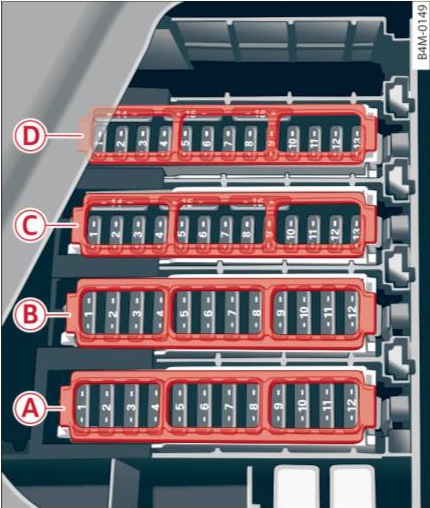

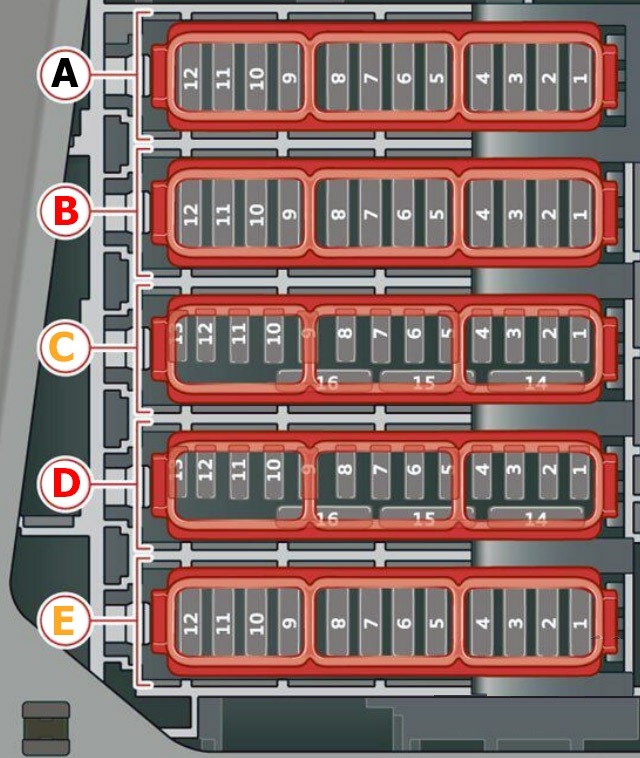

Sicherungsbelegung im Kofferraum (2016-2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A5 | Luftfederung |
| A6 | Automatikgetriebe |
| A8 | Sitzheizung hinten |
| A9 | Linke Rückleuchten |
| A10 | Linker Sicherheitsgurtstraffer |
| A11 | Zentralverriegelung |
| A12 | Elektrische Heckklappe |
| Sicherungskasten B (rot) | |
| B1 | Lüftersteuerung Klimaanlage hinten |
| B2 | Audioverstärker |
| B3 | 2016-2018:
AdBlue-Heizung; 2019: Nicht verwendet. |
| B4 | Bedienfeld Klimaanlage hinten |
| B5 | Anhängerkupplung (rechtes Licht) |
| B6 | Motor Anhängerkupplungspositionierung |
| B7 | Anhängerkupplungsentriegelung |
| B8 | Linkes Licht Anhängerkupplung |
| Nr | Beschreibung |
|---|---|
| B9 | Anhängersteckdose |
| B10 | Sportdifferenzial |
| B11 | 2016-2018:
AdBlue-Heizung; 2019: Nicht verwendet |
| B12 | Dritte Sitzreihe |
| Sicherungskasten C (braun) | |
| C2 | Telefon |
| C3 | Lordosenstütze |
| C4 | Audi Side Assist |
| C5 | 2016-2018:
Nicht verwendet; 2019: Vorbereitung für Rear Seat Entertainment. |
| C7 | 2016-2018:
Nicht verwendet; 2019: Fahrzeug öffnen und starten (NFC). |
| C8 | Intelligentes Modul (Tank) |
| C9 | CD / DVD-Player |
| C12 | HomeLink (Garagentoröffner) |
| C13 | Rückfahrkamera;
Peripheriekameras. |
| C14 | Rechte Rückleuchten |
| C16 | Rechter Sicherheitsgurtstraffer |
| Sicherungskasten D (rot) | |
| D1-D16 | Nicht verwendet |
2020
Sicherungskasten im Armaturenbrett
Sicherungsbelegung auf der linken Seite des Armaturenbretts (2020)
| Nr | Beschreibung |
|---|---|
| 2 | Audi Phone Box |
| 3 | Klimaanlage;
Duftsystem; Partikelsensor, Ionisator. |
| 4 | Head-up-Display |
| 5 | Audi Music Interface;
USB-Anschlüsse. |
| 7 | Lenksäulenverriegelung |
| 8 | MMI-Frontdisplay |
| 9 | Instrumententafel |
| 10 | MMI / DVD-Einheit |
| 11 | Lichtschalter;
Bedienfelder. |
| 12 | Lenksäulenelektronik |
| 13 | Lautstärkeregelung |
| 14 | MMI Infotainment-System-Steuergerät |
| 15 | Lenksäulenverstellung |
| 16 | Lenkradheizung |
Sicherungskasten Fußraum
Linkslenker
Rechtslenker
Sicherungsbelegung im Fußraum des Fahrers/Beifahrers (2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (braun) | |
| A2 | Motorelemente |
| A3 | Motorelemente |
| A4 | Motorelemente |
| A5 | Bremslichtsensor |
| A6 | Motorelemente |
| A7 | Motorelemente |
| A8 | Motorelemente |
| A9 | Motorelemente |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | Motorelemente |
| A12 | Motorelemente |
| A13 | Motorkühlung |
| A14 | Motorsteuergerät |
| A15 | Motorsensoren |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B3 | Hochspannungsheizung |
| B4 | Kompressor |
| B5 | Motorbefestigung |
| B6 | Steuergerät für Scheibenwaschanlage |
| B7 | Instrumententafel |
| B8 | Klimaanlage;
Frischluftgebläse. |
| B9 | Steuergerät für Fahrerassistenzsysteme |
| B10 | Warnverbindungssystem |
| B11 | Motorstart;
Elektromotorkupplung. |
| B12 | Rechter Scheinwerfer |
| Sicherungskasten C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Elektronik linker Scheinwerfer |
| C4 | Panoramaglasdach |
| C5 | Steuergerät linke Vordertür |
| Nr | Beschreibung |
|---|---|
| C6 | Steckdosen |
| C7 | Steuergerät rechte Hintertür |
| C8 | Linker Scheinwerfer |
| C9 | Elektronik rechter Scheinwerfer |
| C10 | Scheibenwaschanlage;
Scheinwerferwaschanlage. |
| C11 | Steuergerät linke Hintertür |
| C12 | Sitzheizung hinten |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung;
Sitzelektronik; Rückspiegel; Klimaanlagenbedienfeld hinten; Diagnosestecker. |
| D2 | Steuergerät für Fahrzeugelektrik;
Gateway-Steuergerät. |
| D3 | Aktive Fahrgeräusch- und Abgasanpassung |
| D4 | Getriebeölkühlerventil |
| D5 | Motorstart;
Elektromotor. |
| D8 | Aktiver Stabilisierungsassistent;
Aktive Wankstabilisierung. |
| D9 | Adaptiver Lenkassistent;
Frontradar. |
| D10 | Externer Sound |
| D11 | Kreuzungsassistent;
Fahrerassistenzsysteme. |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D16 | Vorbereitung für Fond-Entertainment |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuergerät |
| E3 | Vordersitz-Elektronik, Lordosenstütze |
| E 4 | Automatikgetriebehebel |
| E5 | Hupe |
| E6 | Feststellbremse |
| E7 | Gateway-Steuergerät (Diagnose) |
| E8 | Dachelektronik-Steuergerät |
| E10 | Airbag-Steuergerät |
| E11 | Elektronische Stabilitätskontrolle (ESC);
Antiblockiersystem (ABS). |
| E12 | Diagnosestecker;
Licht- und Regensensor. |
| E13 | Klimaanlage |
| E14 | Steuergerät rechte Vordertür |
| E15 | Klimaanlagenkompressor |
Sicherungskasten Kofferraum
Sicherungsbelegung im Kofferraum (2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungskasten A (schwarz) | |
| A5 | Luftfederung |
| A6 | Automatikgetriebe |
| A7 | Sitzheizung hinten;
Klimaanlagenbedienfeld hinten. |
| A8 | Sitzverstellung dritte Reihe |
| A9 | Linkes Rücklicht |
| A10 | Gurtstraffer vorne Fahrerseite |
| A11 | Zentralverriegelung Kofferraumdeckel;
Tankdeckel; Kofferraumabdeckung. |
| A12 | Kofferraumdeckel-Steuergerät |
| Sicherungskasten B (rot) | |
| B1 | Lüfter Klimaanlage hinten |
| B2 | Audioverstärker |
| B3 | Abgasreinigung, Soundaktuator |
| B4 | Klimaanlagenbedienfeld hinten |
| B5 | Rechte Anhängerkupplungsleuchte |
| B6 | Motor Anhängerkupplungspositionierung |
| B7 | Anhängerkupplungsentriegelung |
| B8 | Linke Anhängerkupplungsleuchte |
| B9 | Anhängerkupplungssteckdose |
| B10 | Sportdifferenzial Allradantrieb |
| B11 | Abgasreinigung, rechte hintere Sitzverstellung |
| B12 | Gurtstraffer hinten Fahrerseite |
| Sicherungskasten C (braun) |
| Nr | Beschreibung |
|---|---|
| C1 | Steuergerät für Fahrerassistenzsysteme |
| C2 | Audi Phone Box;
Dachantenne. |
| C3 | Vordersitz-Elektronik, rechte Lordosenstütze |
| C4 | Side Assist |
| C5 | Vorbereitung für Rear Seat Entertainment |
| C6 | Reifendruckkontrollsystem |
| C8 | Funkempfänger für Standheizung;
Kraftstofftanküberwachung. |
| C10 | TV-Tuner;
Daten- und Telematik-Steuergerät. |
| C11 | Fahrzeugöffnung und -start (NFC) |
| C12 | Garagentoröffner |
| C13 | Rückfahrkamera;
Peripheriekameras. |
| C14 | Zentralverriegelung;
Rechtes Rücklicht. |
| C15 | Gurtstraffer hinten Beifahrerseite |
| C16 | Gurtstraffer vorne Beifahrerseite |
| Sicherungskasten D (rot) | |
| D1 | Aktive Wankstabilisierung |
| D6 | Spannungswandler |
| D9 | Steuergerät Zusatzbatterie |
| D15 | Steuergerät Thermomanagement |
| Sicherungskasten E (braun) | |
| E7 | Sitzheizung vorne |
| E9 | Abgasreinigung |
| E10 | Sitzheizung hinten;
Klimaanlagenbedienfeld hinten. |
| E12 | Abgasreinigung |
Audi Q7 4M – Sicherungskastenbelegung
Baujahr: 2021, 2022.
Sicherungskasten im Fußraum
Linkslenker
Rechtslenker

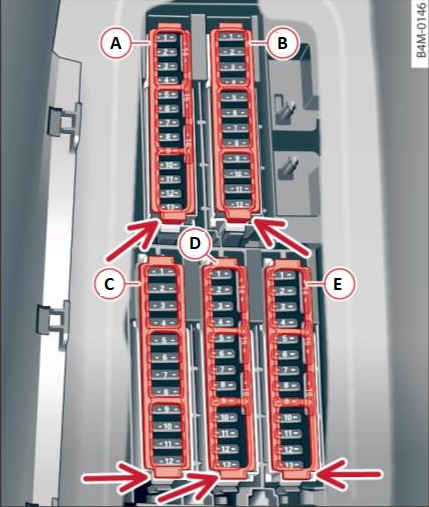

Sicherungsbelegung im Fußraum des Fahrers oder Beifahrers
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| Sicherungskasten A (braun) | |
| A1 | Katalysatorheizung;
Nockenwellenverstellung. |
| A2 | Luftmassenmesser;
Beheizte Lambdasonde. |
| A3 | Motorheizung;
Kraftstoffeinspritzdüsen; Auspuffklappe. |
| A4 | Warmwasserpumpe;
Auspuffklappe; NOx-Sensor; Partikelsensor; Biodiesel-Sensor. |
| A5 | Bremslichtschalter |
| A6 | Motorventile |
| A7 | Beheizte Lambdasonde;
Luftmassenmesser. |
| A8 | Hochdruckpumpe;
Motorlagerung. |
| A9 | Motorkomponenten;
Motorrelais. |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | 48-Volt-Wasserpumpe;
48-Volt-Antriebssystemgenerator; 12-Volt-Antriebssystemgenerator. |
| A12 | Motorventile |
| A13 | Motorkühlung |
| A14 | Motorsteuergerät |
| A15 | Beheizte Lambdasonde |
| A16 | Kraftstoffpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B3 | 48-V-Heizung |
| B4 | Elektrischer Kompressor |
| B5 | Motorlagerung |
| B6 | Steuergerät für Scheibenwaschanlage |
| B7 | Instrumententafel |
| B8 | Klimaanlage;
Frischluftgebläse. |
| B9 | Steuergerät für Fahrerassistenzsysteme |
| B10 | Alarmanlagen-Verbindungssystem |
| B11 | Motorstart;
Elektromotorkupplung. |
| B12 | Rechter Scheinwerfer |
| Sicherungskasten C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Elektronik linker Scheinwerfer |
| C4 | Panorama-Glasdach |
| C5 | Steuergerät linke Vordertür |
| C6 | Steckdosen |
| Nummer | Beschreibung |
|---|---|
| C7 | Steuergerät hintere rechte Tür |
| C8 | Scheinwerfer links |
| C9 | Elektronik rechter Scheinwerfer |
| C10 | Scheibenwaschanlage;
Scheinwerferwaschanlage. |
| C11 | Steuergerät hintere linke Tür |
| C12 | Standheizung |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung;
Sitz-Elektronik; Rückspiegel; Klimabedienfeld hinten; Diagnosestecker; Antenne für Verkehrsinformationen (TMC). |
| D2 | Steuergerät für Fahrzeugelektrik;
Diagnoseschnittstelle. |
| D3 | Aktive Soundregelung und Auspuffsound |
| D4 | Ventil für Getriebeölkühlung |
| D5 | Motorstart;
Elektromotor. |
| D8 | Nachtsichtassistent;
Aktive Wankstabilisierung. |
| D9 | Adaptiver Lenkassistent;
Frontradar. |
| D10 | Externer Sound |
| D11 | Kreuzungsassistent;
Fahrerassistenzsysteme. |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D15 | USB-Eingang |
| D16 | Vorbereitung für Rear Seat Entertainment |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuergerät |
| E3 | Vordersitz-Elektronik;
Lordosenstütze. |
| E4 | Wählhebel Automatikgetriebe |
| E5 | Hupe |
| E6 | Feststellbremse |
| E7 | Diagnoseschnittstelle |
| E8 | Steuergerät Dachkonsole |
| E9 | 48-Volt-Antriebssystemgenerator |
| E10 | Airbag-Steuergerät |
| E11 | Elektronische Stabilitätskontrolle (ESC);
Antiblockiersystem (ABS). |
| E12 | Diagnosestecker;
Licht- und Regensensor. |
| E13 | Klimaanlagensteuerung |
| E14 | Steuergerät rechte Vordertür |
| E15 | Kompressor Klimaanlage |
| E16 | Druckspeicher Bremssystem |
Sicherungskasten im Armaturenbrett
Sicherungsbelegung auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung |
|---|---|
| 2 | Audi Phone Box;
Antenne zum Koppeln. |
| 3 | Klimaanlage;
Duftsystem. |
| 4 | Head-up-Display |
| 5 | Audi Music Interface;
USB-Anschlüsse. |
| 7 | Lenksäulenverriegelung |
| 8 | Oberes/unteres Display |
| 9 | Kombiinstrument |
| 10 | DVD-Laufwerk |
| 11 | Lichtschalter;
Bedienfelder. |
| 12 | Lenksäulen-Elektronik |
| 13 | Lautstärkeregelung |
| 14 | Steuergerät MMI Infotainment System |
| 15 | Lenksäulenverstellung |
| 16 | Lenkradheizung |
Über Audi Q7 4M (2016-2022)
Der Audi Q7 4M, produziert von 2016 bis 2022, ist ein luxuriöses SUV, das eine Kombination aus Eleganz, Leistung und modernen Technologien bietet. Dieses Modell ist bekannt für seinen geräumigen Innenraum, der allen Passagieren Komfort bietet. Der Audi Q7 4M ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen bieten. Das Fahrzeug ist außerdem mit fortschrittlichen Sicherheitsfunktionen und modernen Assistenzsystemen ausgestattet, was es zu einer idealen Wahl für diejenigen macht, die Zuverlässigkeit und Komfort auf Reisen suchen.
Sicherungskastenbelegung Audi Q7 4M
Diese Seite zeigt die Sicherungskastenbelegung für den Audi Q7 4M, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Die typischen Positionen der Sicherungskästen in diesem Modell sind unter der Motorhaube und im Fahrzeuginnenraum, meist im Bereich des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
