Audi Q8 (2019-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi Q8 (2019–2020), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Belegung jeder Sicherung (Sicherungsbelegung).
Audi Q8 (2019-2020) – Sicherungstafeldiagramm
Baujahr: 2019, 2020.
Sicherungsposition
Fahrgastraum

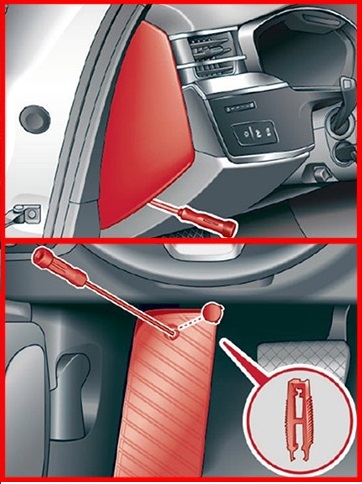

Im Innenraum befinden sich zwei Sicherungsblöcke – auf der linken Seite des Armaturenbretts und im Fußraum des Fahrers.
Kofferraum

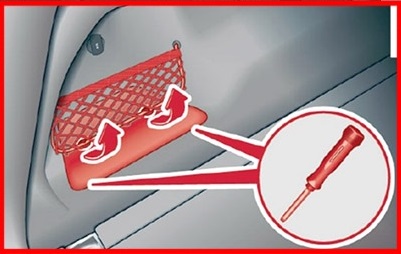

Befindet sich unter der Abdeckung auf der linken Seite des Kofferraums.
Sicherungstafeldiagramme

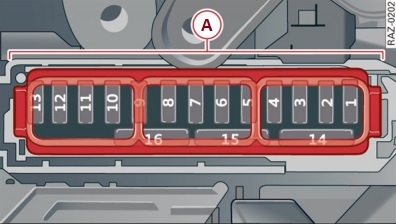

Sicherungstafel im Cockpit
Sicherungsbelegung auf der linken Seite des Armaturenbretts (2019, 2020)
| Nr | Beschreibung |
|---|---|
| A2 | Audi phone box;
Antenne auf dem Dach. |
| A3 | 2019:
Klimaanlage; Parfümierungssystem (Aktive Parfümierung); Ionizer; 2020: Klimaanlage; Parfümierungssystem (Aktive Parfümierung); Partikelsensor. |
| A4 | Head-up-Display |
| A5 | Audi Musik-Schnittstelle;
USB-Anschlüsse. |
| A7 | Lenksäulenverriegelung |
| A8 | Oberes / unteres Display |
| A9 | Kombiinstrument |
| A10 | CD / DVD-Player |
| A11 | Lichtschalter;
Bedienfelder. |
| A12 | Lenksäulenelektronik |
| A13 | Lautstärkeregelung |
| A14 | Steuergerät MMI Infotainment-System |
| A15 | Lenksäulenverstellung |
| A16 | Lenkradheizung |
Sicherungskasten im Fußraum des Fahrers

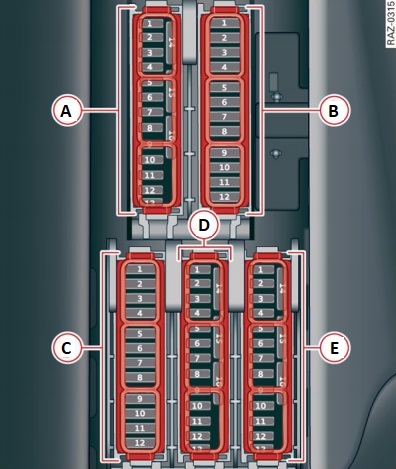

Version 1

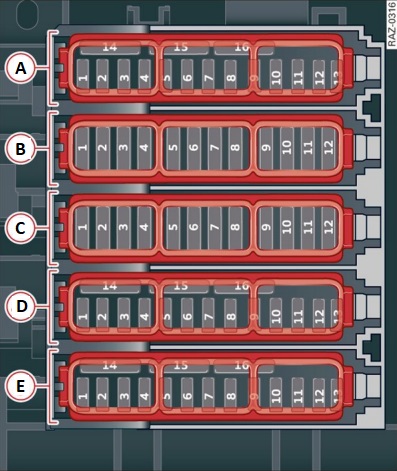

Version 2
Sicherungsbelegung im Fußraum des Fahrers (2019, 2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungstafel A (braun) | |
| A1 | 2019:
Nicht verwendet; 2020: Katalysatorheizung. |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtschalter |
| A6 | Motorkomponenten |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor;
Öltemperatursensor. |
| A11 | 2019:
Motorstart; 2020: Motorkomponenten. |
| A12 | Motorkomponenten |
| A13 | Motorkühlung |
| A14 | Motorsteuergerät |
| A15 | Motorsensoren |
| A16 | Kraftstoffpumpe |
| Sicherungstafel B (rot) | |
| B1 | Zündspulen |
| B3 | 2019:
Nicht verwendet; 2020: Hochspannungsheizung. |
| B4 | 2019:
Nicht verwendet; 2020: Kompressor. |
| B5 | Motorlagerung |
| B6 | Steuergerät Frontscheibenwischer |
| B7 | Instrumententafel |
| B8 | Klimaanlage;
Frischluftgebläse. |
| B9 | Steuergerät Fahrerassistenzsysteme |
| B10 | Notrufsystem |
| B11 | Motorstart |
| Sicherungstafel C (schwarz) | |
| C1 | Sitzheizung vorne |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panoramaglasdach |
| Nr | Beschreibung |
|---|---|
| C5 | Steuergerät Vordertür links |
| C6 | Tür |
| C7 | Steuergerät Hintertür rechts |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Frontscheibenwischer / Scheinwerferreinigung |
| C11 | Steuergerät Hintertür links |
| C12 | Standheizung |
| Sicherungstafel D (braun) | |
| D1 | Sitzbelüftung;
Sitzelektronik; Rückspiegel; Klimabedienteil hinten; Diagnosestecker. |
| D2 | 2019:
Klimamodul; Steuergerät Heckklappe; 2020: Steuergerät Bordnetz; Steuergerät Heckklappe. |
| D3 | Aktive Sound- und Abgasanlagensteuerung |
| D4 | 2019:
Heizventil für Getriebe; Kühlventil für Getriebeöl; 2020: Kühlventil für Getriebeöl. |
| D5 | Motorstart |
| D8 | 2019:
Nachtsichtassistent; 2020: Nachtsichtassistent; Aktive Wankstabilisierung. |
| D9 | Adaptiver Lenkassistent;
Frontradar. |
| D10 | 2019:
Nicht verwendet; 2020: Außengeräusch |
| D11 | Kreuzungsassistent;
Fahrerassistenzsysteme. |
| D13 | Linker Scheinwerfer |
| Sicherungstafel E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuergerät |
| E3 | Vordersitz-Elektronik;
Lordosenstütze, |
| E 4 | Automatikgetriebehebel |
| E5 | Hupe |
| E6 | Feststellbremse |
| E7 | Steuergerät Heckklappe (Diagnose) |
| E8 | 2019:
Innenraumbeleuchtung Dachhimmel; 2020: Steuergerät Dachelektronik. |
| E9 | 2019:
Nicht verwendet; 2020: Traktionssystem-Generator. |
| E10 | Airbag-Steuergerät |
| E11 | 2019:
Elektronische Stabilitätskontrolle (ESC); 2020: Elektronische Stabilitätskontrolle (ESC); Antiblockiersystem (ABS). |
| E12 | Diagnosestecker;
Licht- und Regensensor. |
| E13 | Klimaanlage |
| E14 | Steuergerät Vordertür rechts |
| E15 | 2019:
Klimaanlage; Karosserieelektronik; 2020: Klimaanlagenkompressor. |

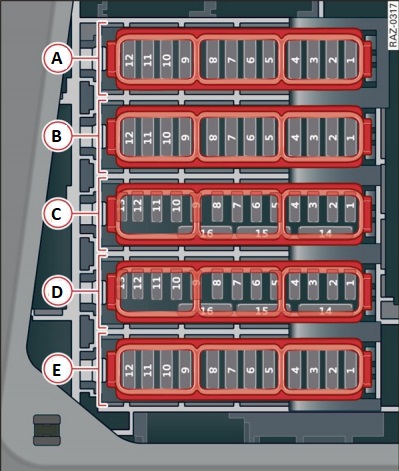

Sicherungskasten im Kofferraum
Sicherungsbelegung im Kofferraum (2019, 2020)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Sicherungstafel A (schwarz) | |
| A1 | 2019:
Nicht verwendet; 2020: Hochspannungsheizung; Thermomanagement. |
| A5 | Luftfederung und Dämpfung |
| A6 | Automatikgetriebe |
| A7 | 2019:
Sitzheizung hinten; 2020: Sitzheizung hinten; Klimabedienteil hinten. |
| A9 | Zentralverriegelung, linkes Rücklicht |
| A10 | Gurtstraffer vorne Fahrerseite |
| A11 | 2019:
Zentralverriegelung, Heckrollo; 2020: Zentralverriegelung Heckklappe; Kraftstofftank; Kofferraumabdeckung. |
| A12 | Steuergerät Heckklappe |
| Sicherungstafel B (rot) | |
| B1 | Gebläse Klimaanlage hinten |
| B2 | Audioverstärker |
| B3 | Abgasreinigung;
Soundaktuator. |
| B4 | Bedienteil Klimaanlage hinten |
| B5 | Rechte Anhängerkupplungsleuchte |
| B6 | Motor Anhängerkupplungsverstellung |
| B7 | Anhängerkupplungsentriegelung |
| B8 | Linke Anhängerkupplungsleuchte |
| B9 | Anhängersteckdose |
| B10 | Sportdifferenzial Allradantrieb |
| B11 | Abgasreinigung |
| B12 | Gurtstraffer hinten Fahrerseite |
| Nr | Beschreibung |
|---|---|
| Sicherungstafel C (braun) | |
| C1 | Steuergerät Fahrerassistenzsysteme |
| C2 | Audi Phone Box |
| C3 | 2019:
Lordosenstütze vorne rechts; 2020: Vordersitz-Elektronik; Lordosenstütze rechts. |
| C4 | Side Assist |
| C6 | Reifendruckkontrollsystem |
| C8 | 2019:
Kraftstofftanküberwachung; 2020: Radioempfänger für Standheizung; Kraftstofftanküberwachung |
| C10 | 2019:
TV-Tuner; 2020: TV-Tuner, m Daten- und Telematik-Steuergerät. |
| C11 | Zugangs- und Komfortberechtigungs-Steuergerät |
| C12 | Garagentoröffner |
| C13 | Rückfahrkamera;
Peripheriekameras. |
| C14 | 2019:
Zentralverriegelung, s Rückleuchten; 2020: Rückleuchte rechts; Komfortsystem. |
| C15 | Gurtstraffer hinten Beifahrerseite |
| C16 | Gurtstraffer vorne Beifahrerseite |
| Sicherungstafel D (rot) | |
| D1 | 2019:
Nicht verwendet; 2020: Aktive Wankstabilisierung. |
| D5 | 2019:
Bremssystem; 2020: Nicht verwendet. |
| D6 | Spannungswandler |
| D9 | Steuergerät Zusatzbatterie |
| D15 | 2019:
Nicht verwendet; 2020: Steuergerät Thermomanagement. |
| Sicherungstafel E (braun) | |
| E7 | 2019:
Sitzheizung vorne; 2020: Nicht verwendet. |
| E9 | 2019:
Abgasreinigung; 2020: Nicht verwendet. |
| E12 | 2019:
Abgasreinigung; 2020: Nicht verwendet. |
